يعمل Bently Nevada 330101-00-20-90-02-05 بمثابة مسبار 330101 القرب الأساسي المستخدم لتنفيذ قياسات إزاحة العمود والاهتزازات دون تلامس عبر منصات سلسلة 3300 XL. تتفاعل الأجهزة عبر حقول التيار الدوامي (RF) المتولدة عند رأس 8 مم، وتحول انحرافات المسافة الميكانيكية بالنسبة لعمود محمل الغشاء السائل إلى تعديلات دقيقة للمعلمة الكهربائية عالية التردد.

تفكيك تسمية اللاحقة

• 330101: مسبار تقارب 3300 XL مقاس 8 مم، خيط 3/8-24 UNF، بدون درع.

• -00: خيار طول غير ملولب يحدد 0.0 بوصة.

• -20: خيار طول الهيكل الكلي يحدد 2.0 بوصة.

• -90: خيار الطول الكلي يحدد 9.0 متر (29.5 قدم).

• -02: موصل ClickLoc محوري مصغر بنوع كبل قياسي.

• -05: خيار موافقة الوكالة يحدد الموافقات المتعددة (ATEX، IECEx، CSA آمن جوهريًا).

المواصفات الفنية للأجهزة

التحقق من جهد الفجوة وقمع التداخل

يعتمد رأس الاستشعار 8 مم على معايرة مسبار التيار الدوامي الدقيقة لتحويل مسافة الهدف إلى قياسات الجهد. يتطلب التشغيل الأولي هدفًا للتحقق من جهد الفجوة يبلغ -10 فولت تيار مستمر داخل النطاق الخطي، مما يضمن تتبعًا متماثلًا لترددات الاهتزاز الناتجة عن تغير ديناميكيات الدوار. يمثل قمع التداخل معلمة حرجة؛ يجب أن تكون المسابر المجاورة متباعدة بحد أدنى للقطر لمنع تداخل المجالات المغناطيسية المتناوبة وإدخال مكونات خاطئة في نظام مراقبة حماية الآلات.

قائمة جرد الحزمة

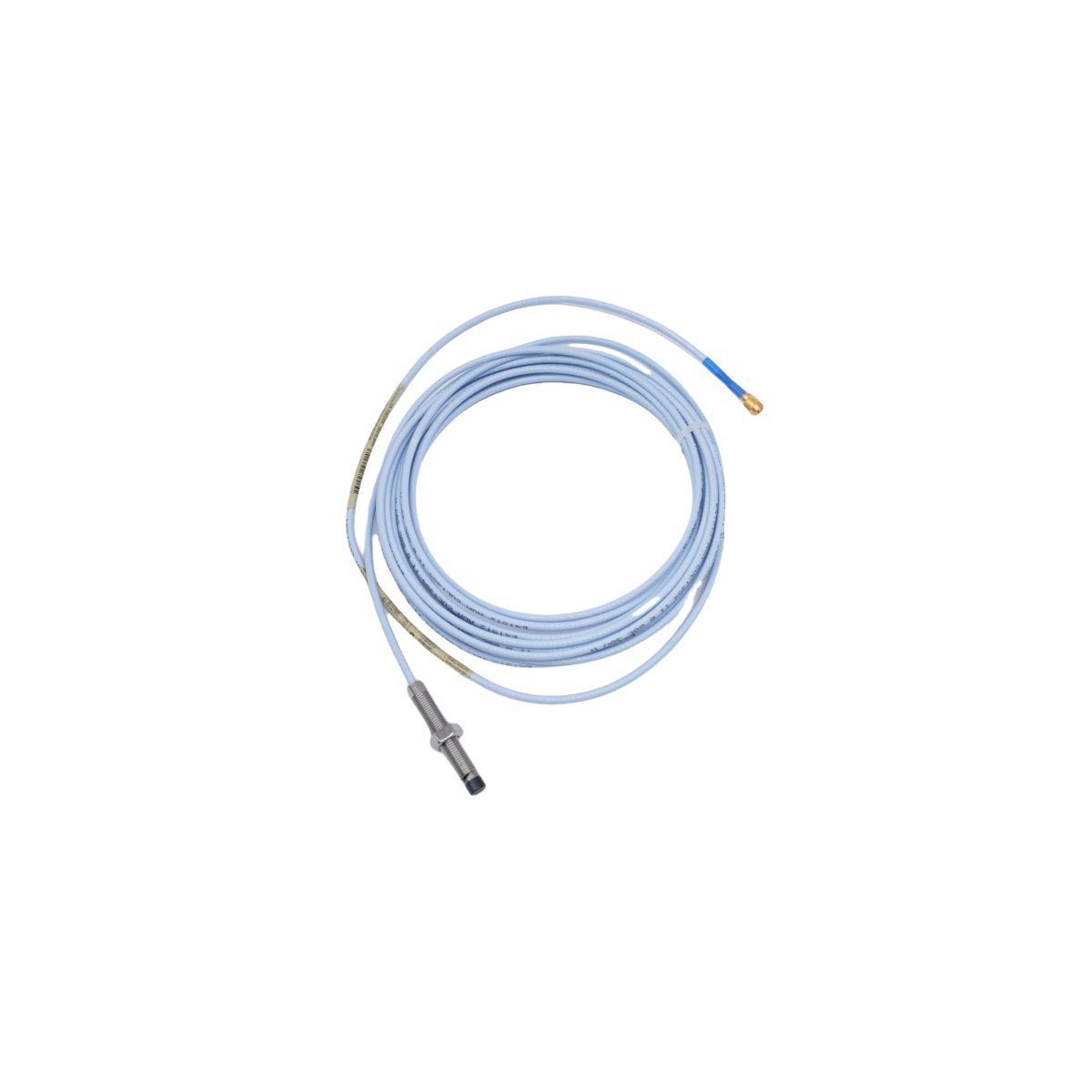

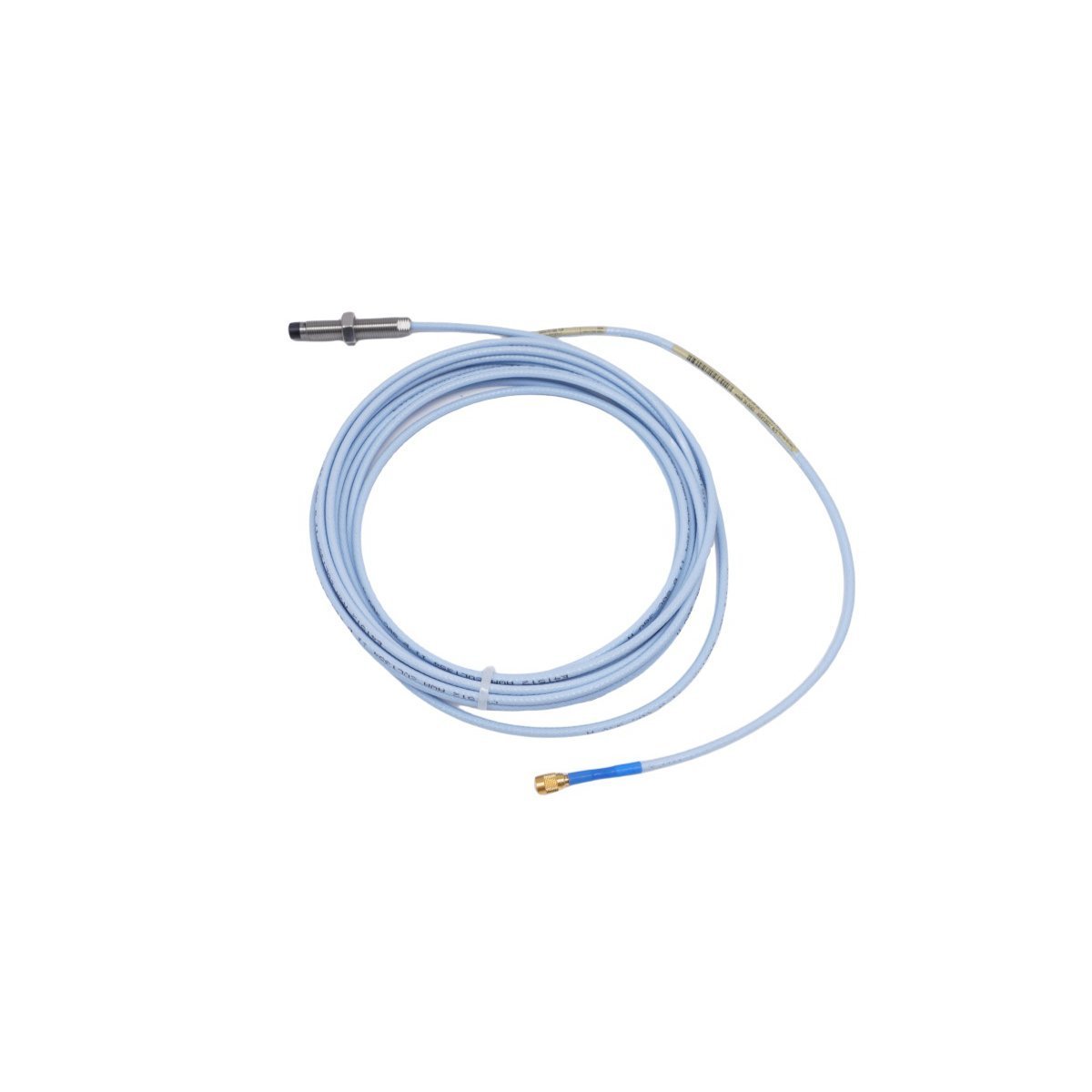

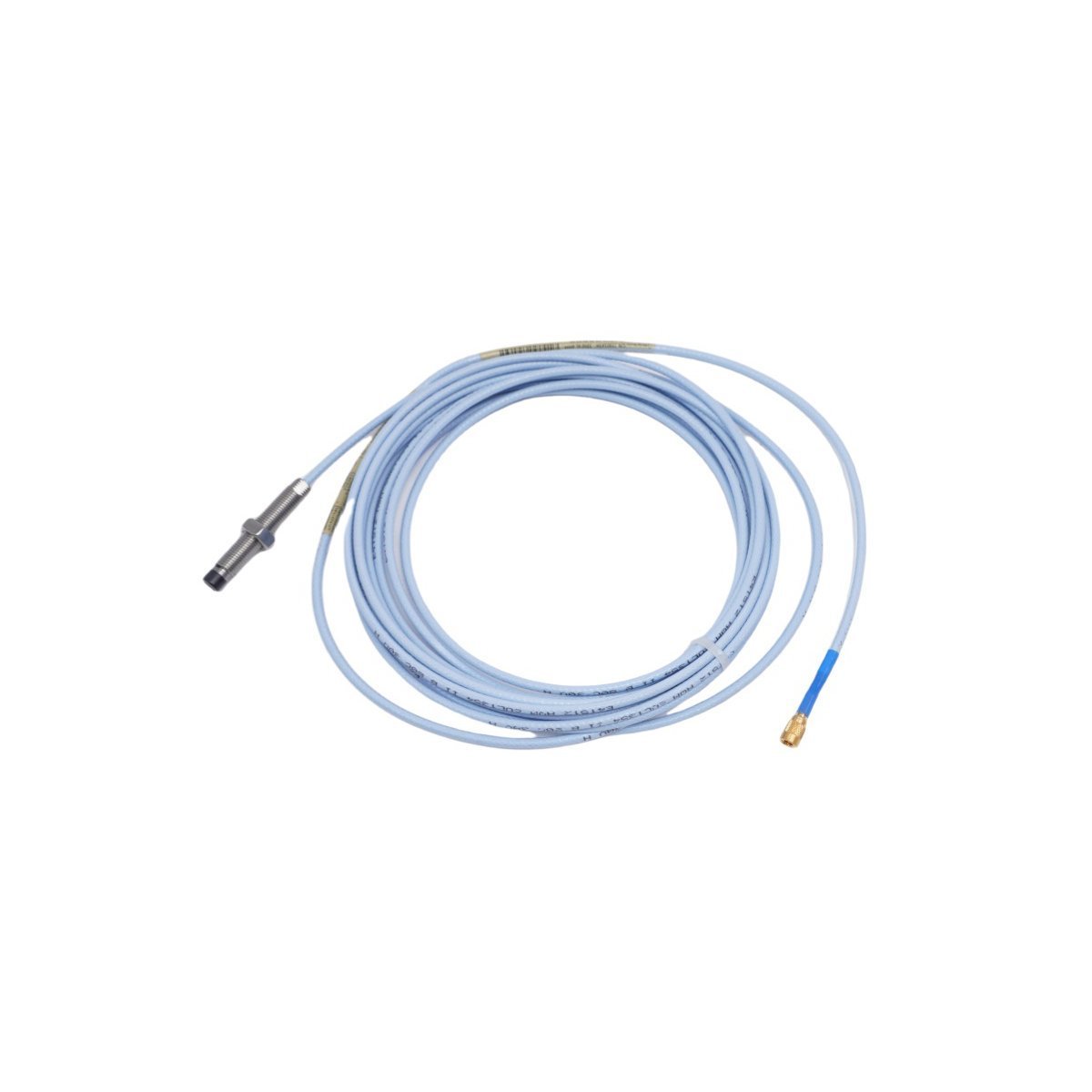

• وحدة مسبار تقارب واحدة (1) Bently Nevada 330101-00-20-90-02-05 8 مم

• هيكل كبل متحد المحور واحد (1) مدمج بطول 9.0 متر منخفض الفقد

• عازل غطاء موصل واجهة محوري مصغر ClickLoc واحد (1)

• تقرير التحقق من المصنع يسجل المعلمات الكهربائية للخطية والتحقق من المقياس

إرشادات التركيب الميكانيكي وتوصيل الكابلات

• قم بتركيب غلاف 3/8-24 UNF في القوس مع مراقبة جهد خرج دائرة المستشعر باستخدام مقياس الفولتميتر الرقمي لتتبع تعديلات المسافة في الوقت الفعلي.

• تحقق من أن طرف المسبار يسجل نقطة التحقق المستهدفة -10 فولت تيار مستمر قبل تثبيت الموضع لضمان نطاق تتبع خطي كامل عبر غلاف الدوار.

• قم بتثبيت صامولة ربط سداسية رئيسية بحد أقصى لعزم الدوران يبلغ 11.3 نيوتن متر لتثبيت محاذاة المسبار دون كسر الخيوط الهيكلية الداخلية.

• راقب مساحة خالية لا تقل عن 15 مم حول طرف 8 مم بالنسبة للحواف المعدنية المسطحة لمنع تحميل الفجوة الجانبية من تحريف منحنيات استجابة المستشعر.

• قم بتوجيه الخط المحوري المدمج بطول 9.0 متر داخل مصفوفات أنابيب فولاذية مستمرة منخفضة الكربون، مع إبقاء دروع الكابلات معزولة باستثناء نهاية رف الأجهزة المخصصة.

شحن وتوزيع المواد اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، ويتم التعامل معه حصريًا بواسطة شركات الشحن الجوي السريع DHL أو FEDEX أو UPS. تستخدم الطبقات الداخلية مصفوفات مادة مجففة ماصة للرطوبة متخصصة ضمن حدود التعبئة والتغليف الصناعية المضادة للكهرباء الساكنة. تعمل الكرتونات الصناعية الخارجية الصلبة مزدوجة الجدران على تقليل انتشار الحمل الميكانيكي على الوصلات المحورية المصغرة وطرف مستشعر الفلوربوليمر 8 مم أثناء النقل.

الأسئلة الشائعة الهندسية الفنية

س: ما هي عواقب مطابقة هذا المسبار بطول 9.0 متر مباشرة مع مستشعر تقارب بطول 5.0 متر؟

ج: يؤدي مطابقة هذا المسبار بطول 9.0 متر مع مستشعر تقارب بطول 5.0 متر إلى تعريض معايرة النظام الأساسية للخطر. يؤدي هذا عدم التطابق إلى انحراف مقياس مسبار التيار الدوامي ويغير مقاومة النظام الكلية، مما يتسبب في انحراف كبير في القياس.

س: هل خيار المسبار المحدد هذا (-05) معتمد للتركيب في الأجواء المتفجرة؟

ج: نعم. يوفر خيار الموافقة المتعددة -05 شهادات آمنة جوهريًا للمناطق الخطرة بموجب معايير ATEX و IECEx، بشرط أن يرتبط النظام عبر حاجز أمان داخلي معتمد.

س: هل يؤدي إزالة كابل التمديد تحت طاقة المستشعر النشطة إلى الإضرار بالنظام؟

ج: لا يحدث أي ضرر للمكونات السلبية أو المستشعر النشط عند فصل خط الكابل. ومع ذلك، يؤدي قطع الدائرة إلى انخفاض جهد القناة إلى حالة خطأ، مما سيؤدي إلى تنبيه تعثر النظام بسبب نقص الجهد إذا لم يتم تجاوزه.
