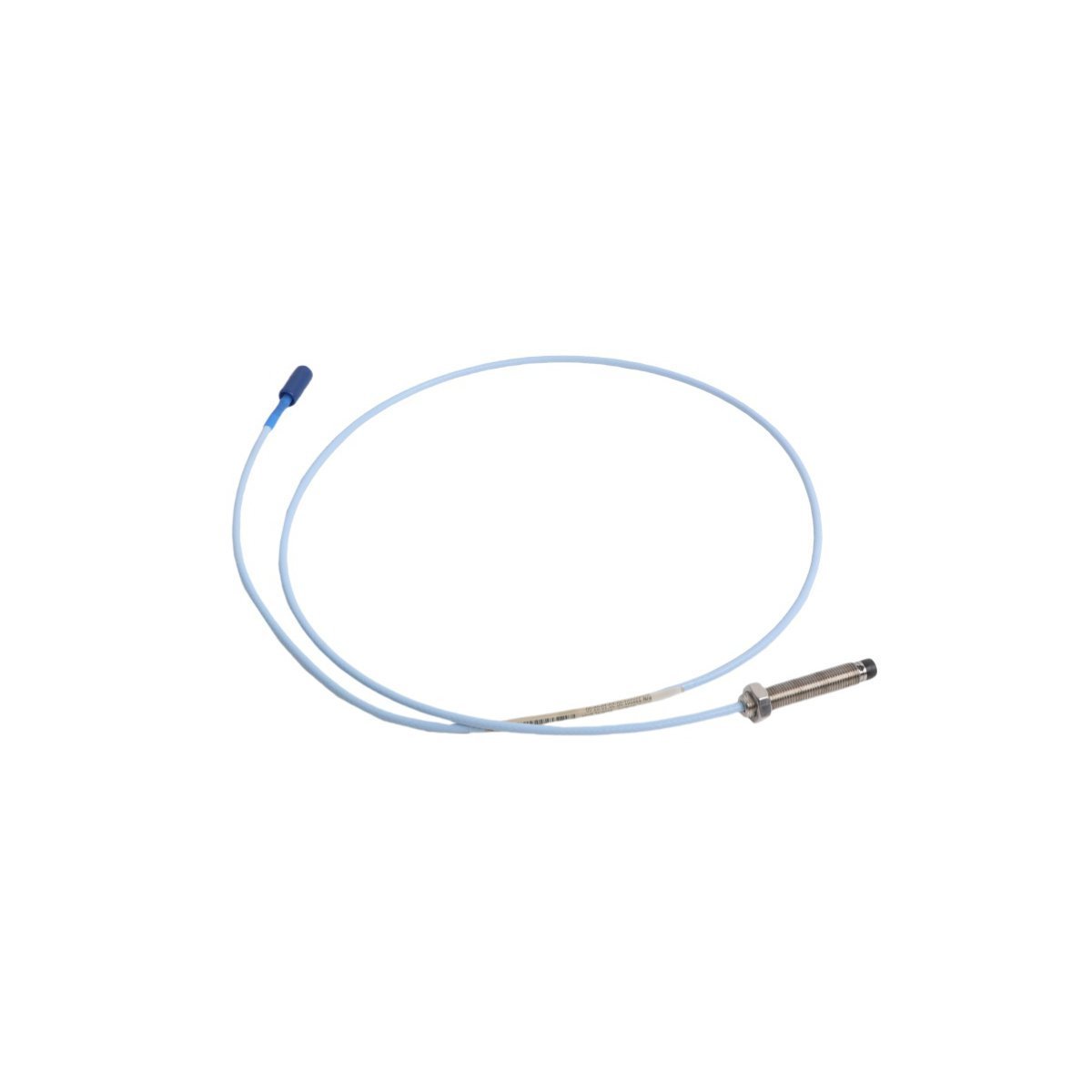

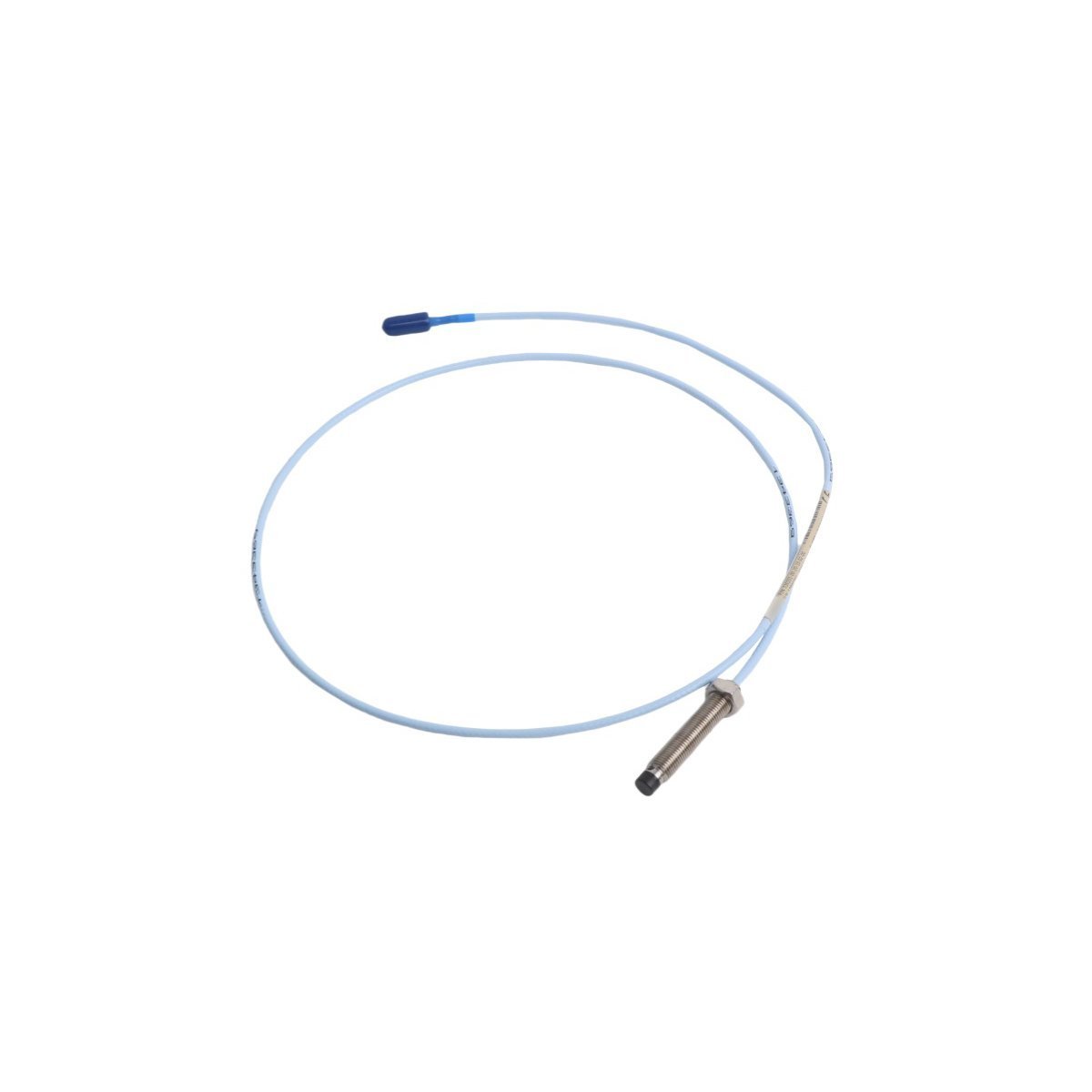

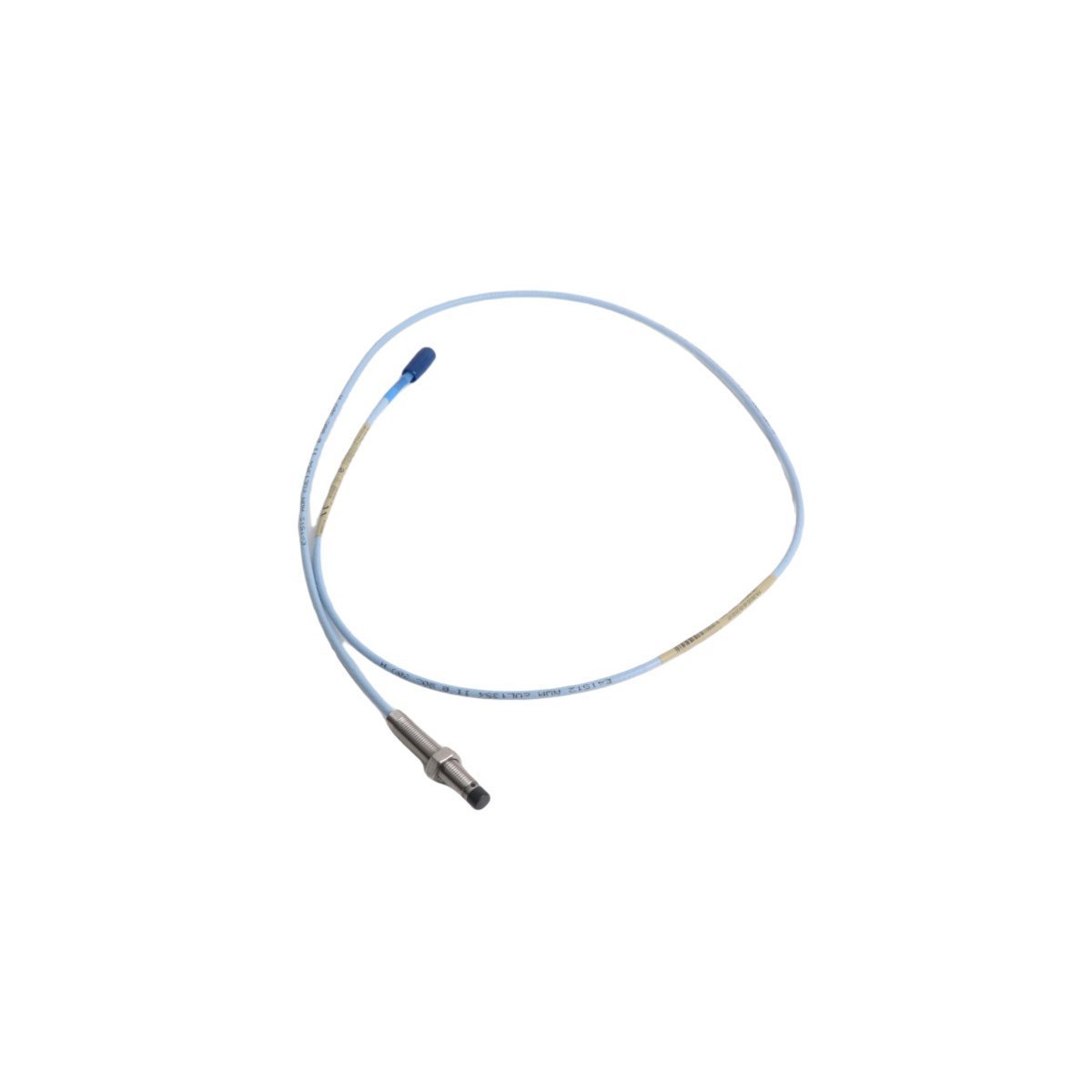

تم تكوينه لمراقبة الإزاحة غير التلامسية في أنظمة حماية الآلات 3500، يوفر Bently Nevada 330101-00-20-10-01-00 (مسبار التقارب 330101) تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول هذا الجهاز الفجوة النسبية بين طرف المسبار والهدف المعدني الدوار إلى إشارة جهد تناظرية متناسبة. تتم معالجة الإشارة بواسطة مستشعر Proximitor خارجي لاستخلاص بيانات في الوقت الفعلي تتعلق بالاهتزاز المحوري للعمود، والموضع المحوري، وسرعة الدوار للآلات الدوارة الحيوية.

تفسير اللواحق ومصفوفة النموذج

• 330101: مسبار تقارب 3300 XL 8 مم (خيط 3/8-24 UNF)

• -00: خيار الطول غير الملولب (0.0 بوصة من غلاف المسبار غير الملولب)

• -20: خيار الطول الكلي للعلبة (2.0 بوصة إجمالي طول العلبة الملولبة)

• -10: خيار الطول الكلي (طول النظام 1.0 متر)

• -01: خيار الموصل (موصل محوري مصغر، قياسي)

• -00: خيار موافقة الوكالة (غير مطلوب/إصدار قياسي)

مواصفات الأجهزة

ديناميكيات الدوار ودقة التيار الدوامي

يستخدم نظام 3300 XL معايرة مسبار التيار الدوامي عالي التردد لضمان قياس دقيق لإزاحة العمود الديناميكية. يتطلب التنفيذ الميداني الناجح التحقق الدقيق من جهد الفجوة، حيث يتم ضبط الفجوة الثابتة لتحقيق أهداف -10 فولت تيار مستمر في مركز النطاق الخطي للمسبار. هذا الأساس الكهربائي إلزامي لمنصة المراقبة 3500 لحساب الاهتزاز المطلق بدون تشوه في الموجة. علاوة على ذلك، يجب على الممارسين استخدام قمع فعال للتداخل عن طريق ضمان تباعد مادي كافٍ بين المسابير المتعددة المثبتة على نفس مستوى المحمل، مما يمنع التداخل من الحقول الكهرومغناطيسية المتداخلة.

معلومات الطلب

• مسبار تقارب (1) 330101-00-20-10-01-00

• صمامتان (2) سداسيتان قفل 3/8-24 UNF-2A

• كم واقي موصل سيليكوني (1)

• وثائق الامتثال والمعايرة من الشركة المصنعة

إرشادات التركيب الميداني

• تثبيت التركيب: تأكد من تثبيت خمس (5) دورات كاملة على الأقل من الخيط داخل كتيفة التركيب لضمان الاستقرار الهيكلي.

• التحقق من الخلوص: قم بإجراء فحص مادي للفجوة أثناء التركيب للتأكد من أن التمدد الحراري للدوار أو الانحراف العابر لن يؤدي إلى ملامسة بين العمود وطرف المسبار.

• التأريض: قم بإنهاء الدرع المحوري فقط عند كتلة طرف مستشعر Proximitor للحفاظ على تأريض نظيف أحادي النقطة ومنع ضوضاء تيار الحلقة الأرضية.

• حماية الكابل: قم بتوجيه الكابل المحوري المتكامل عبر قنوات ثابتة ومعزولة عن الاهتزاز للتخفيف من التعب الميكانيكي واهتزاز الكابل.

معلومات الشحن

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• معبأة بأمان في عبوات صناعية مضادة للكهرباء الساكنة.

أسئلة متكررة

• ما هي نتيجة ملامسة طرف المسبار أثناء التشغيل؟

  عادة ما يتسبب التلامس المادي في فشل كارثي للملف الحثي الداخلي، مما يؤدي إلى دائرة مفتوحة يكتشفها Proximitor كحالة غير موافق (قريب من 0 فولت تيار مستمر خرج).

• هل يمكن استخدام هذا المسبار بطول 1.0 متر مع كابلات التمديد القياسية؟

  نعم، ولكن يجب أن يكون الطول الكلي للنظام (المسبار + كابل التمديد) 5.0 أمتار أو 9.0 أمتار للحفاظ على المعاوقة والحساسية المعايرة في المصنع.

• هل من الضروري إعادة المعايرة إذا تغيرت مادة الهدف؟

  نعم. عامل القياس 7.87 فولت/مم خاص بحديد AISI 4140. السبائك البديلة لها نفاذية مغناطيسية مختلفة، مما يغير استجابة المسبار ويتطلب إعادة المعايرة.

• هل يمكن فصل الموصل المحوري أثناء تشغيل الجهاز؟

  يؤدي فصل كابل المسبار إلى إنذار قناة وربما توقف الجهاز، حيث سيفقد الشاشة إشارة الإزاحة ويعود إلى حالة الخطأ.

• ما هو الحد الأدنى لنصف قطر الانحناء لكابل المسبار؟

  لتجنب إتلاف الهيكل المحوري أو تغيير المعاوقة، يجب عدم ثني الكابل المتكامل بنصف قطر أصغر من 25.4 مم (1.0 بوصة).

• كيف تؤثر درجة الحرارة المحيطة على دقة القياس؟

  المسبار معوض للحرارة؛ ومع ذلك، يمكن أن تتسبب التحولات القصوى في انحراف حراري طفيف. يتم الحفاظ على صحة النظام من خلال فحوصات الفجوة الدورية خلال دورات صيانة الجهاز.

• كيف يمكنني التحقق من أن المسبار يعمل بشكل صحيح؟

  قم بقياس جهد الفجوة عند طرف Proximitor. إذا كانت القيمة بين -1 فولت تيار مستمر و -21 فولت تيار مستمر وتتغير مع إزاحة العمود، فإن دائرة المسبار سليمة.

• هل يدعم المسبار التبديل السريع؟

  المسبار مكون سلبي. يمكن إزالته أو استبداله ماديًا دون التأثير على طاقة وحدة Proximitor، على الرغم من أنه سيتسبب في خطأ فقدان الإشارة أثناء العملية.
