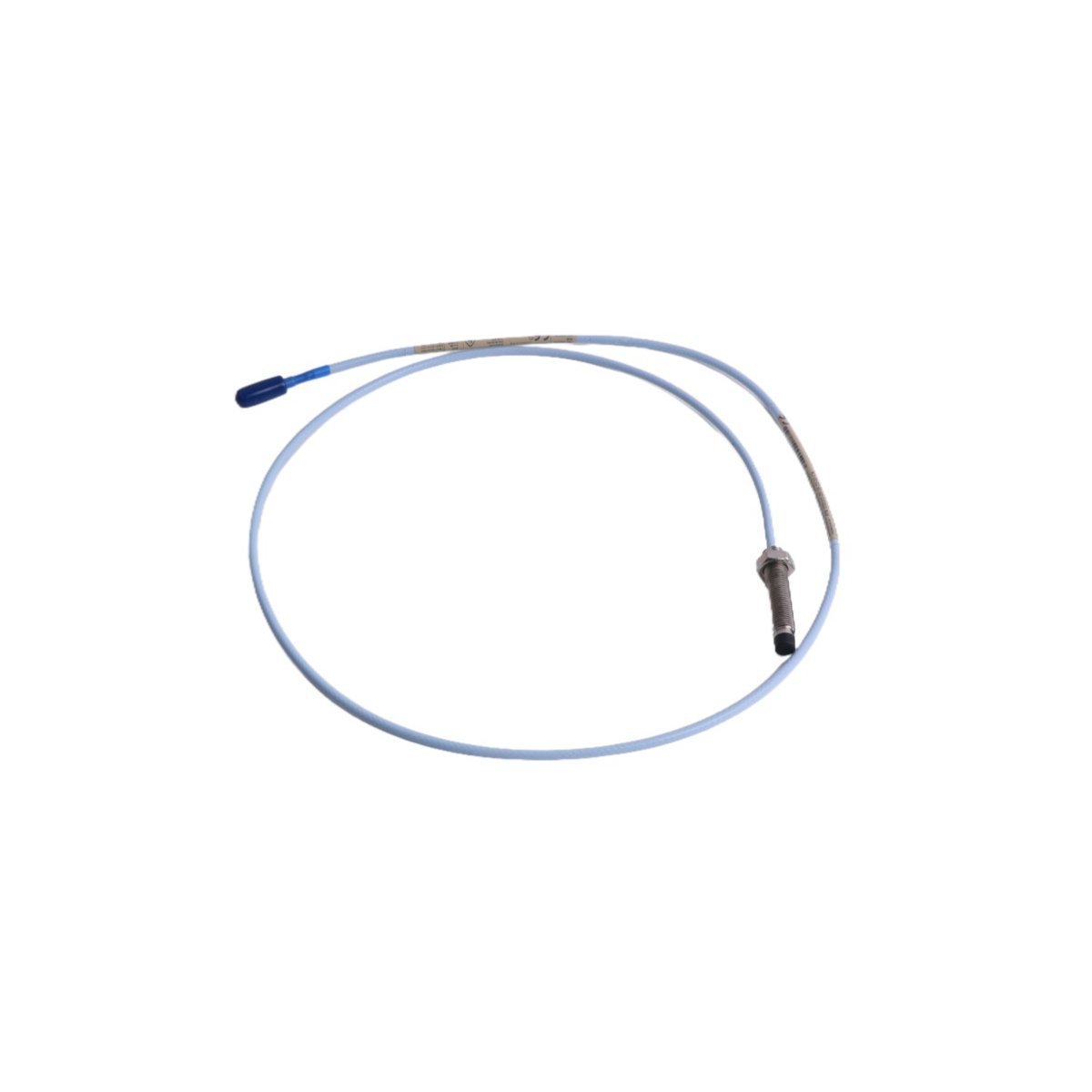

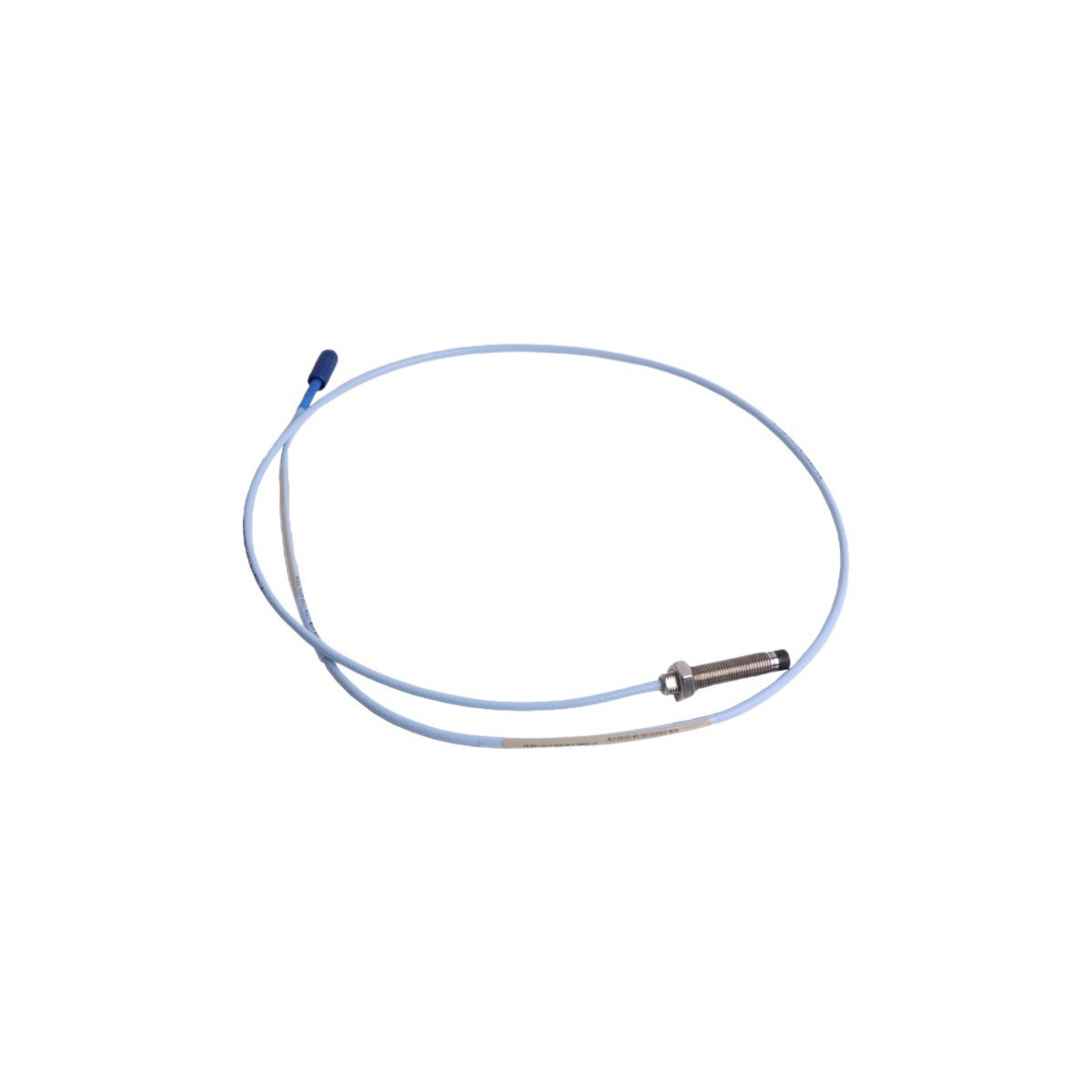

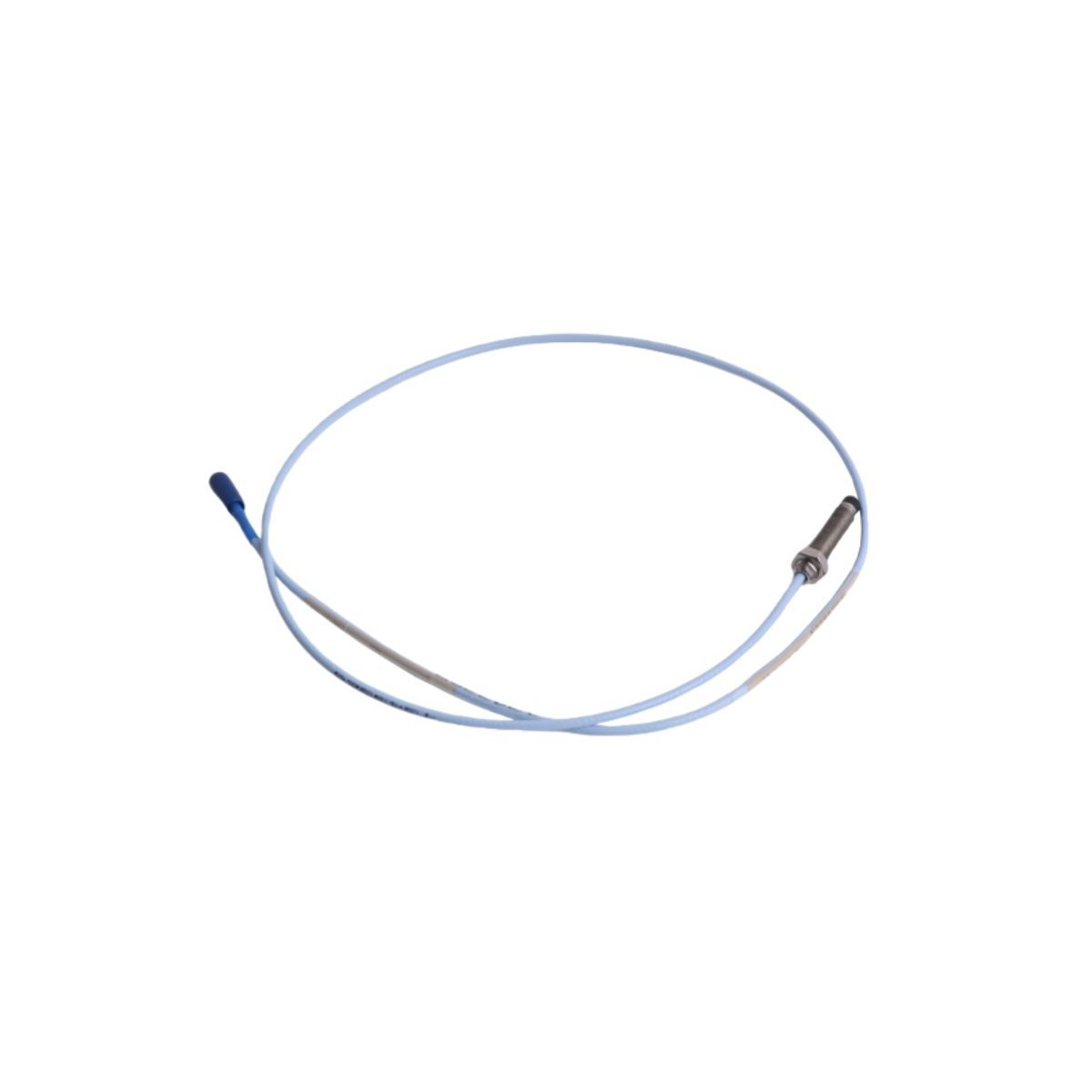

تم تكوين Bently Nevada 330101-00-18-15-12-05 (330101 Proximity Probes) لقياس الإزاحة والاهتزاز عالي التردد في الآلات الدوارة، ويوفر هذا الجهاز تنفيذًا ماديًا مباشرًا لتحويل الإشارة القائم على تيار إيدي (eddy-current) ضمن أنظمة محولات 3300 XL.

مصفوفة التكوين

يشير رقم الجزء 330101-00-18-15-12-05 إلى تكوين جهاز المحول التالي:

• 330101: مجسات تقارب 8 ملم

• 00: طول غير مسنن

• 18: الطول الكلي للغلاف (180 ملم)

• 15: الطول الإجمالي (1.5 متر)

• 12: خيار الموصل

• 05: خيار موافقة الوكالة

المواصفات الفنية

ديناميكيات الدوار وسلامة الإشارة

يستخدم نظام المحول قياس مسبار تيار إيدي (eddy-current) للكشف عن الحركة النسبية بين طرف المستشعر والهدف الموصل. لضمان بيانات ديناميكيات دوار صالحة، يجب على المشغلين إجراء التحقق من جهد الفجوة، مع استهداف نطاق الخرج الاسمي -10 VDC. تطبيق قمع التداخل الإشاري إلزامي؛ حافظ على الفصل المادي الأدنى المحدد من قبل الشركة المصنعة بين المسابير المتجاورة لمنع التداخل الكهرومغناطيسي واقتران الإشارة أثناء تشغيل الآلة المستمر.

معلومات الطلب

• 1 × 330101 مجسات تقارب 8 ملم

• 1 × غطاء واقٍ للموصل من الغبار

• أوراق بيانات الامتثال الفني والتركيب

إرشادات التركيب الميداني

• التركيب الميكانيكي: قم بتركيب جسم المسبار باستخدام الصمولة القفلية المتوفرة. طبق عزم ربط متوافق مع عمق تعشيق 5 أسنان قياسي لضمان استقرار التجميع.

• معايرة الفجوة: اضبط الفجوة الهوائية الاسمية في وضع السكون باستخدام مقياس فولتميتر رقمي عالي المقاومة لضمان بقاء المسبار ضمن نافذة التشغيل الخطية.

• التدريع: قم بإنهاء تدريع الكابل المحوري عند قضيب التأريض المشترك لحامل الشاشة لتقليل الحساسية للضوضاء الكهرومغناطيسية.

• توجيه الكابلات: حافظ على فصل كابلات المحول عن خطوط التيار المتردد عالية الجهد لمنع حقن الضوضاء الاستقرائية في حلقة الإشارة.

الشحن واللوجستيات

• وقت التسليم: 2-7 أيام بعد انتهاء الدفع.

• الشحن عبر DHL/FEDEX/UPS.

• المكونات محكمة الغلق في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي (ESD) والتلف المادي أثناء النقل.

الأسئلة الشائعة

• ما هي المواد المستهدفة المدعومة؟ تمت معايرة المسبار لصلب AISI 4140؛ يتطلب الاستخدام مع مواد موصلة أخرى منحنيات معايرة خاصة بالموقع.

• ما هي حساسية المسبار؟ الحساسية الاسمية هي 7.87 فولت/ملم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟ يتطلب التحقق من المعايرة أثناء الصيانة المجدولة للآلات أو في حالة اكتشاف انحراف إشارة الأساس.

• هل يمكن للمسبار العمل في بيئات خطرة؟ نعم، بشرط تركيب النظام وفقًا لمتطلبات شهادة المنطقة الخطرة المحلية.

• ما هي كابلات التمديد المتوافقة؟ كابلات التمديد المحورية من سلسلة 3300 XL فقط هي المعتمدة للاستخدام مع نظام المحول هذا.

• ما الذي يسبب عدم استقرار جهد الفجوة؟ عادة ما يحدث عدم الاستقرار بسبب تلوث موصل الكابل المحوري، أو تلف عزل الكابل، أو التأريض غير الصحيح.

• كيف يتم اختبار سلامة المسبار؟ يتم تقييم سلامة المسبار عن طريق قياس مقاومة الحلقة المحورية والتحقق من جهد الفجوة الثابت عند مشغل المحول.

• ما هو العمر المتوقع للخدمة؟ يعتمد العمر الافتراضي على البيئة الحرارية المحيطة ومستويات الاهتزاز الميكانيكي في موقع التركيب.
