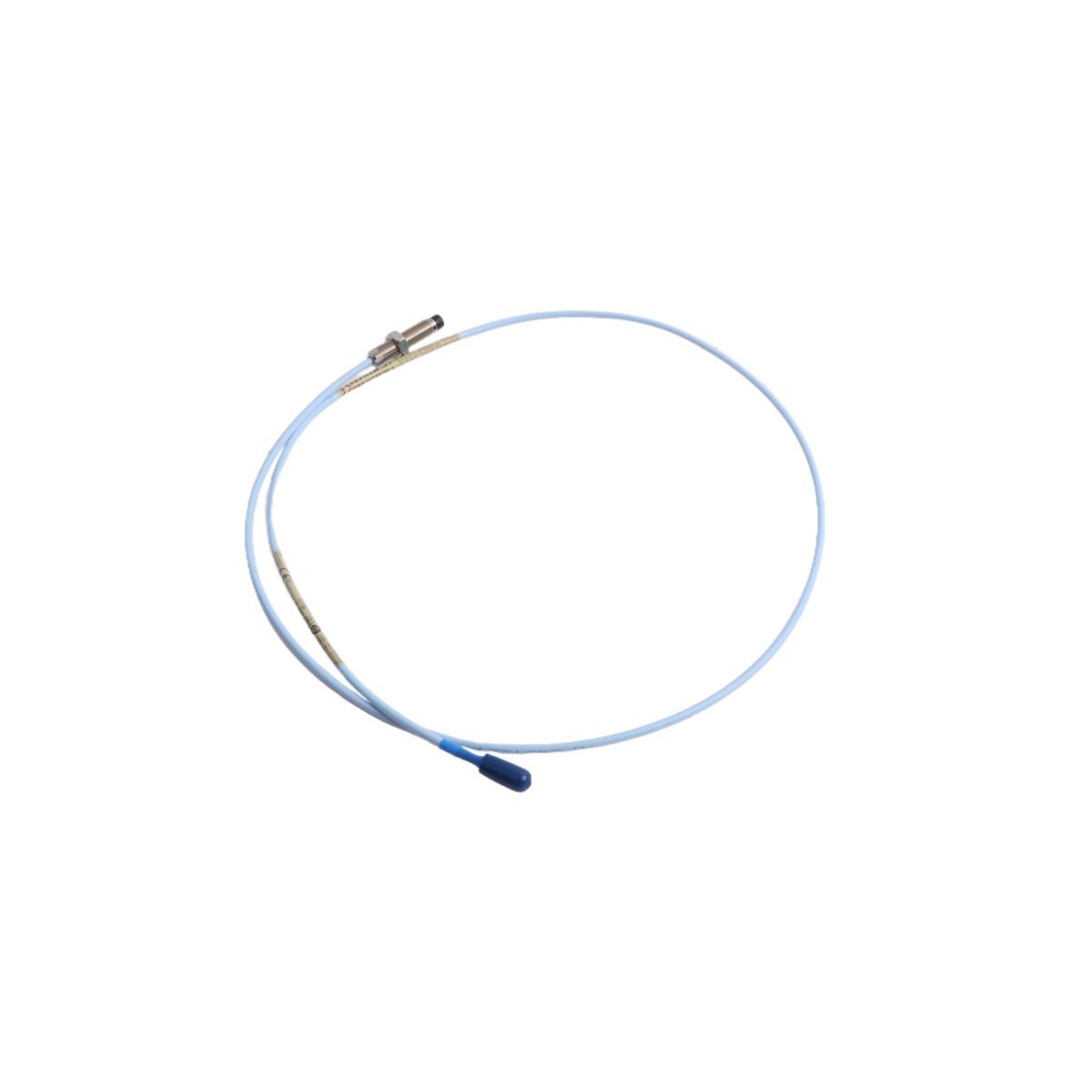

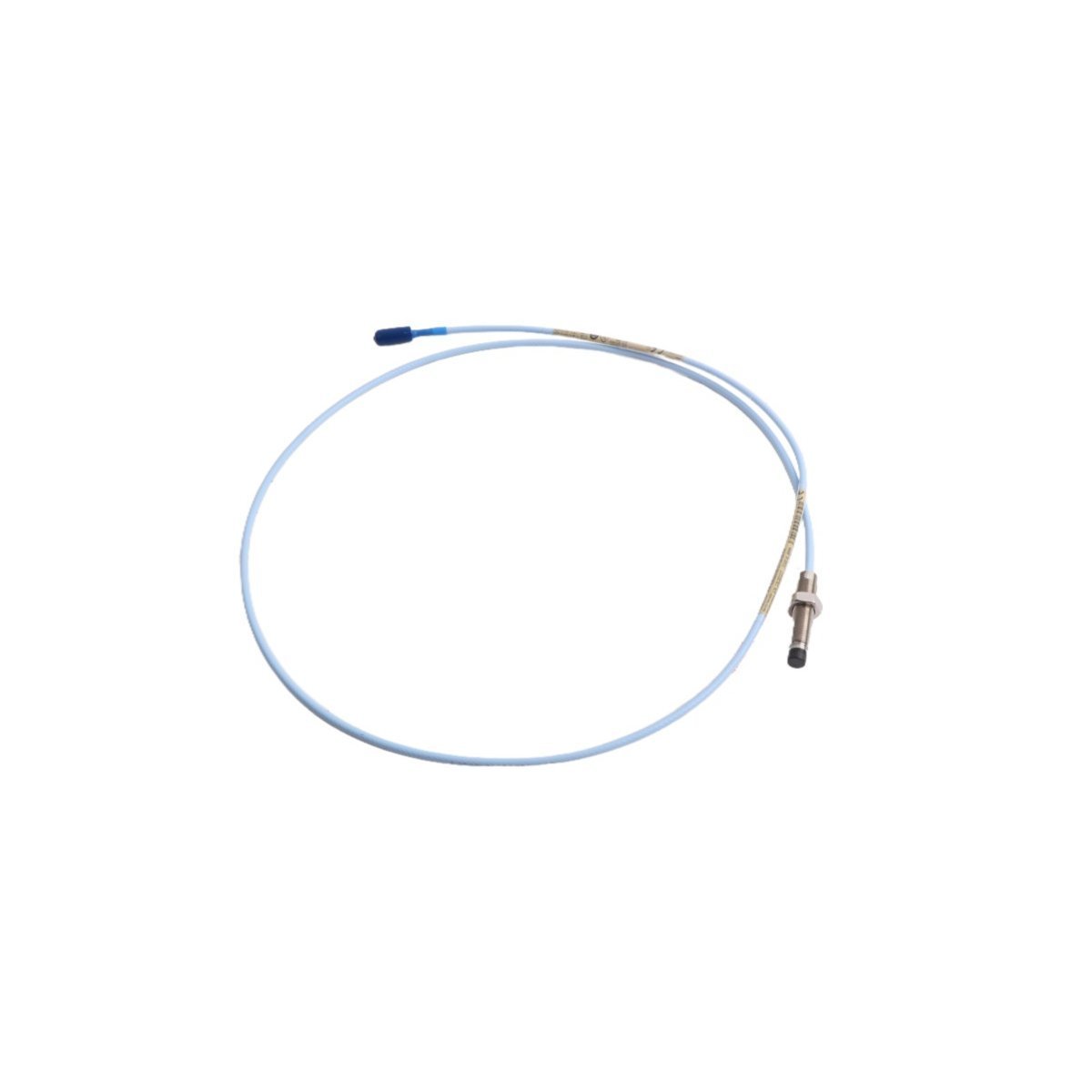

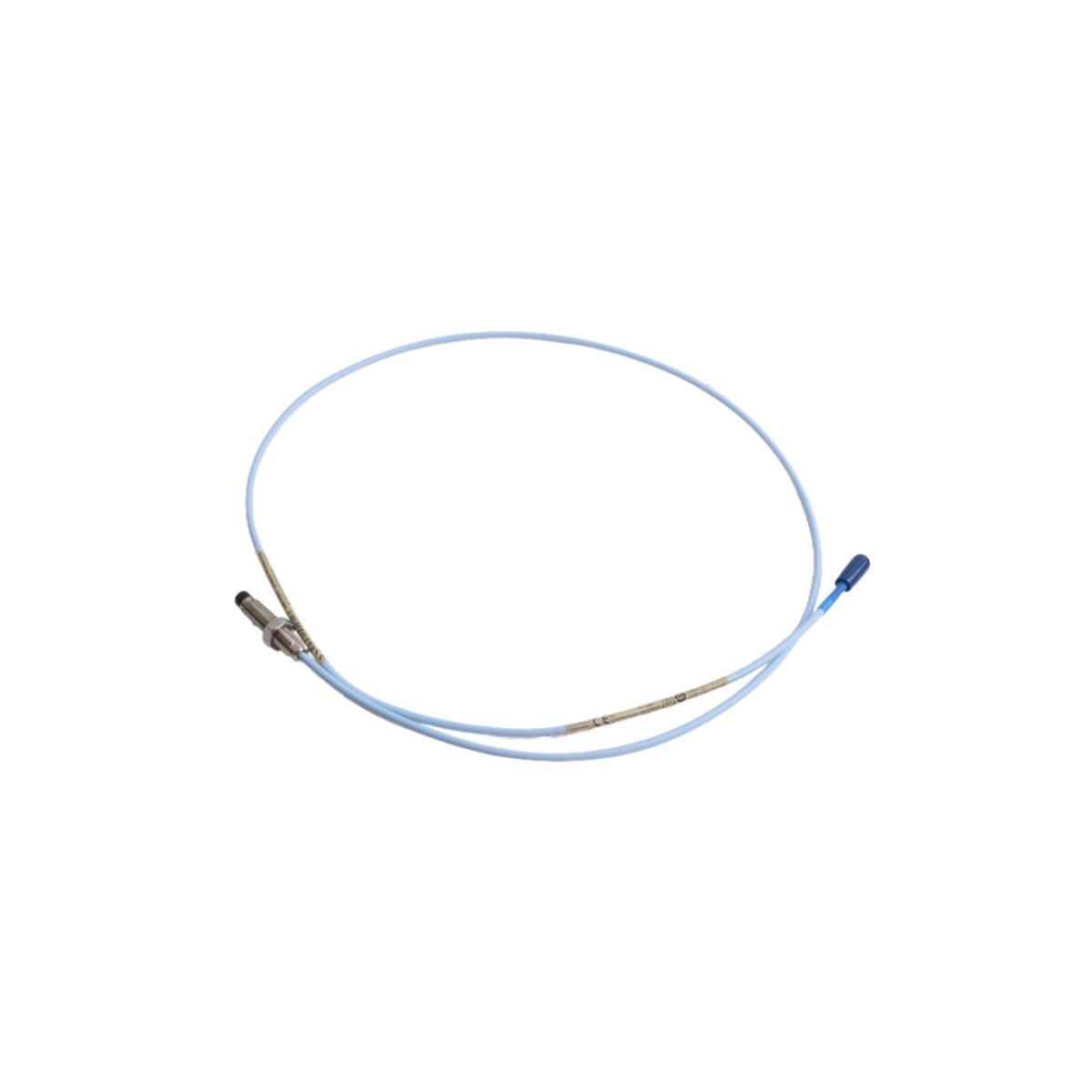

يعمل Bently Nevada 330101-00-17-20-12-05، المصنف أيضًا كـ 330101 لمستشعرات التقارب، كمكون أجهزة مخصص لقياس إزاحة العمود والاهتزازات بدون تلامس ضمن أنظمة المراقبة 3300 XL.

توضيح اللاحقة

يستخدم طراز 330101 تسلسلًا منظمًا للواحق لتحديد الأبعاد الفيزيائية ومعايير الواجهة. تشير اللاحقة -00 إلى خيط التثبيت القياسي، بينما تشير -17 و -20 إلى متطلبات محددة للحافظة والطول غير الملولب. تحدد اللاحقتان -12 و -05 الطول الكلي للنظام وتكوينات موافقة الوكالة على التوالي.

مواصفات الأجهزة

تحويل التيار الدوامي وديناميكيات الإشارة

يستخدم نظام التقارب 330101 الاستشعار بالتيار الدوامي للكشف عن المسافة بين طرف المسبار والهدف الموصل المرصود. يتطلب إخراج الإشارة الدقيق الالتزام الصارم بمعامل القياس 200 ملي فولت/ميل. يتم إجراء التحقق من المعايرة عند واجهة Proximitor، مستهدفًا جهد فجوة تيار مستمر قدره -10 فولت تيار مستمر عندما يتم ضبط المسبار في مركز مداه الخطي. لتقليل أخطاء القياس الناتجة عن التداخل، يجب تثبيت المسابر بمسافات فيزيائية كافية كما هو محدد في دليل النظام. سلامة الدرع مطلوبة عبر حلقة المسبار إلى Proximitor بالكامل لقمع الضوضاء الكهربائية عالية التردد وضمان شكل موجة مستقر لتحليل بيانات الاهتزاز.

معلومات الطلب

• مسبار التقارب 330101-00-17-20-12-05

• موصل ClickLoc مدمج

• غطاء واقي قياسي

• لا يشمل كابل التمديد أو مستشعر Proximitor

إرشادات التثبيت الميداني

• تأكد من أن سطح عمود الهدف خالٍ من الخدوش العميقة أو النتوءات أو الانحراف الكهربائي قبل ضبط الفجوة.

• يجب أن تكون فتحة تثبيت المسبار ملولبة بشكل عمودي على سطح العمود لتجنب الاستجابة غير الخطية.

• حافظ على مسافة خلوص دنيا من الهياكل المعدنية الأخرى كما هو محدد في رسم التثبيت الفيزيائي للمسبار.

• تحقق من جهد فجوة التيار المستمر باستخدام مقياس متعدد رقمي عند كتلة الأطراف قبل الانتهاء من عزم ربط الصامولة القفل.

• استخدم مفتاح عزم الدوران (0.56 نيوتن متر) لواجهة موصل ClickLoc لمنع تلف الملامسات المطلية بالذهب.

لوجستيات التسليم

• وقت التسليم: 3-5 أيام عند انتهاء الدفع.

• التوزيع عبر DHL/FEDEX/UPS.

• المكونات محكمة الإغلاق في عبوات صناعية مضادة للكهرباء الساكنة لمنع تفريغ الشحنات الكهربائية الساكنة والتآكل الميكانيكي أثناء النقل.

الأسئلة المتكررة

• ما هي الأهداف المادية المدعومة؟

  تم معايرة المسبار للفولاذ 4140؛ استخدام مواد هدف مختلفة سيغير بشكل كبير الحساسية والمدى الخطي.

• ما هي حساسية المسبار؟

  الحساسية القياسية هي 7.87 فولت/مم، أي ما يعادل 200 ملي فولت/ميل.

• كم مرة يجب التحقق من المعايرة؟

  يوصى بالتحقق أثناء كل توقف للصيانة المجدولة أو إذا انحرف جهد الفجوة خارج نافذة التشغيل.

• ما الذي يسبب عدم استقرار جهد الفجوة؟

  ينتج الجهد غير المستقر عادة عن موصلات محورية مفكوكة، أو مشاكل في تأريض درع الكابل، أو انحراف كهربائي في العمود.

• هل يمكن للمسبار العمل في البيئات الخطرة؟

  يشمل هذا الطراز خيارات موافقة الوكالة للمواقع الخطرة، شريطة أن يتم تثبيته باستخدام حواجز Zener المناسبة أو عوازل جلفانية.
