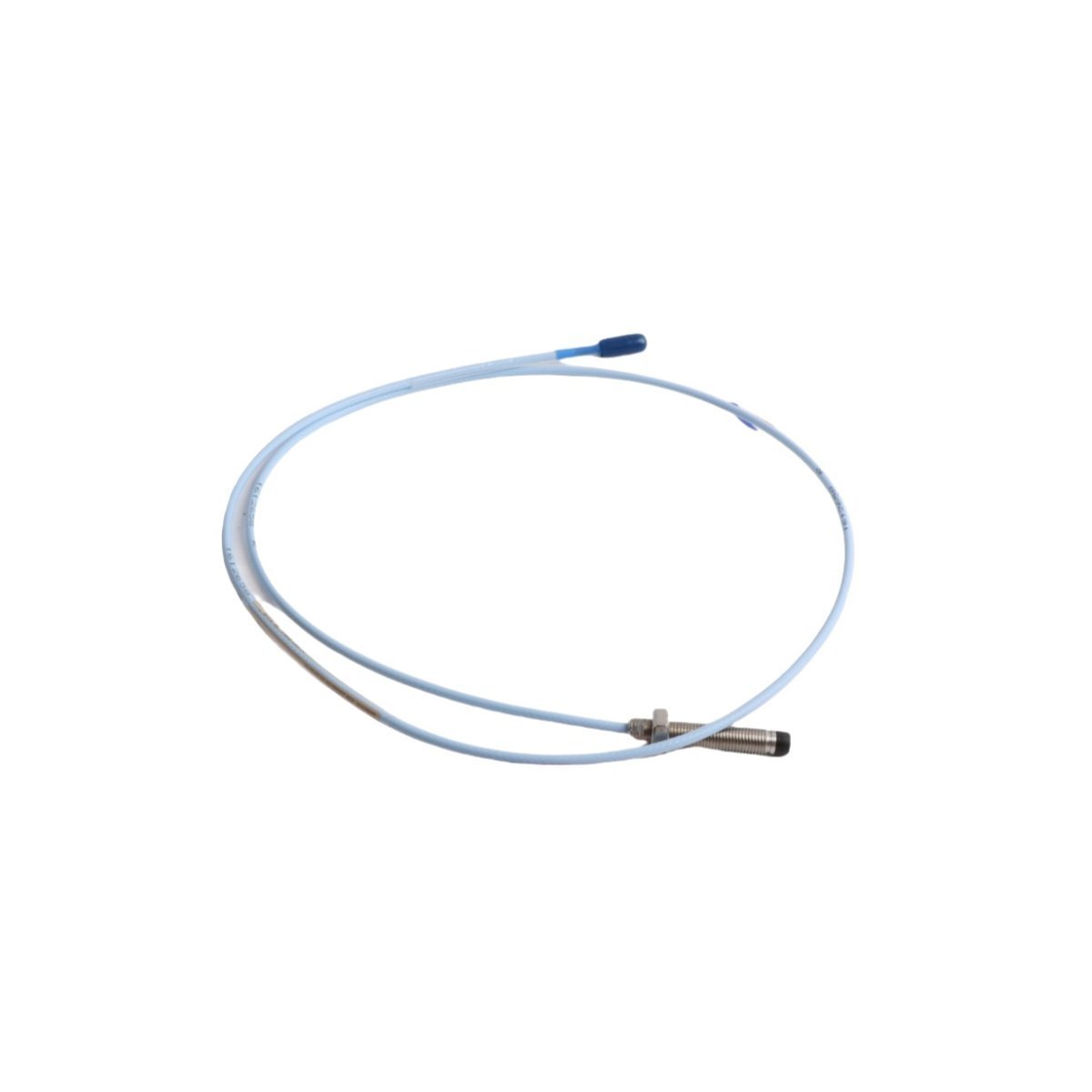

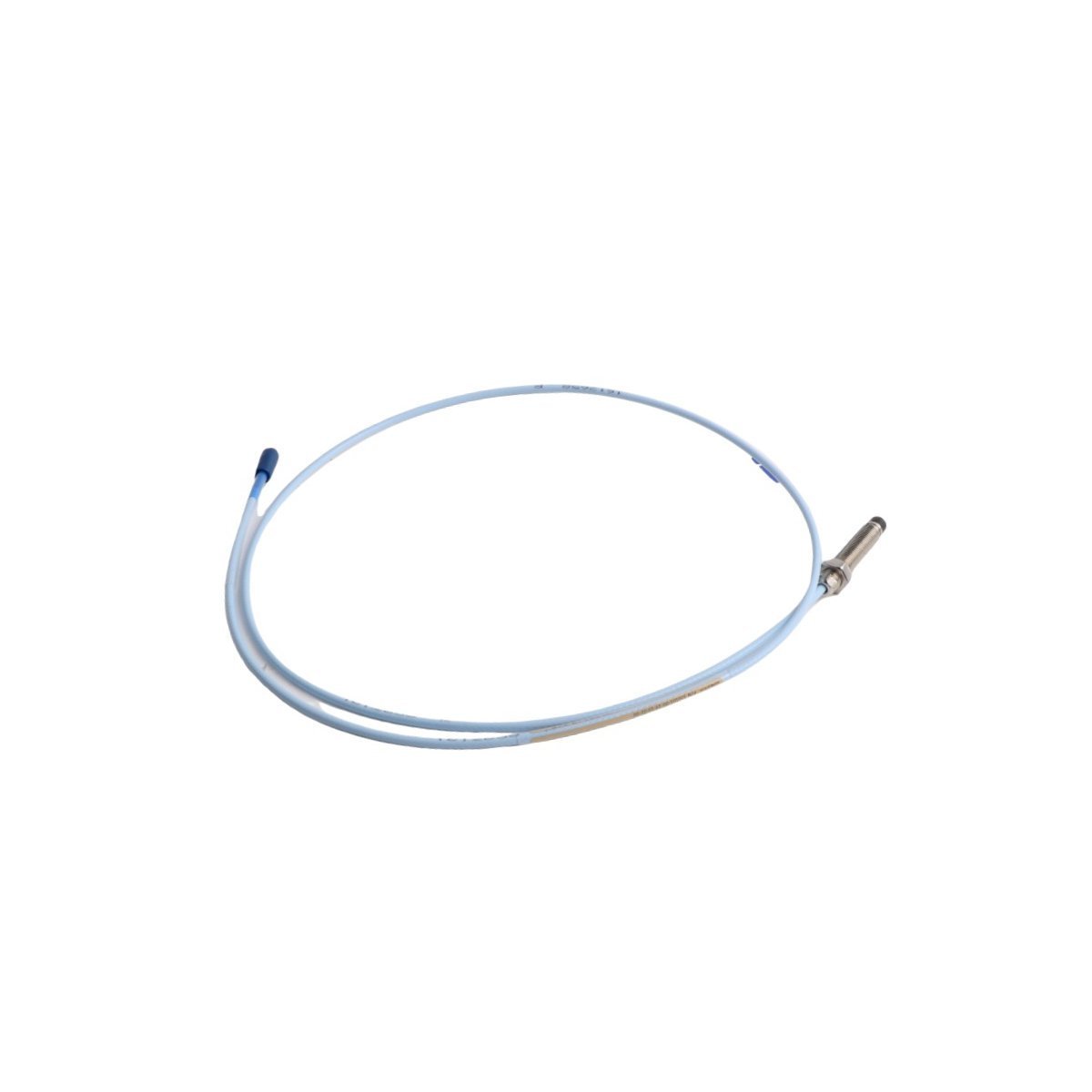

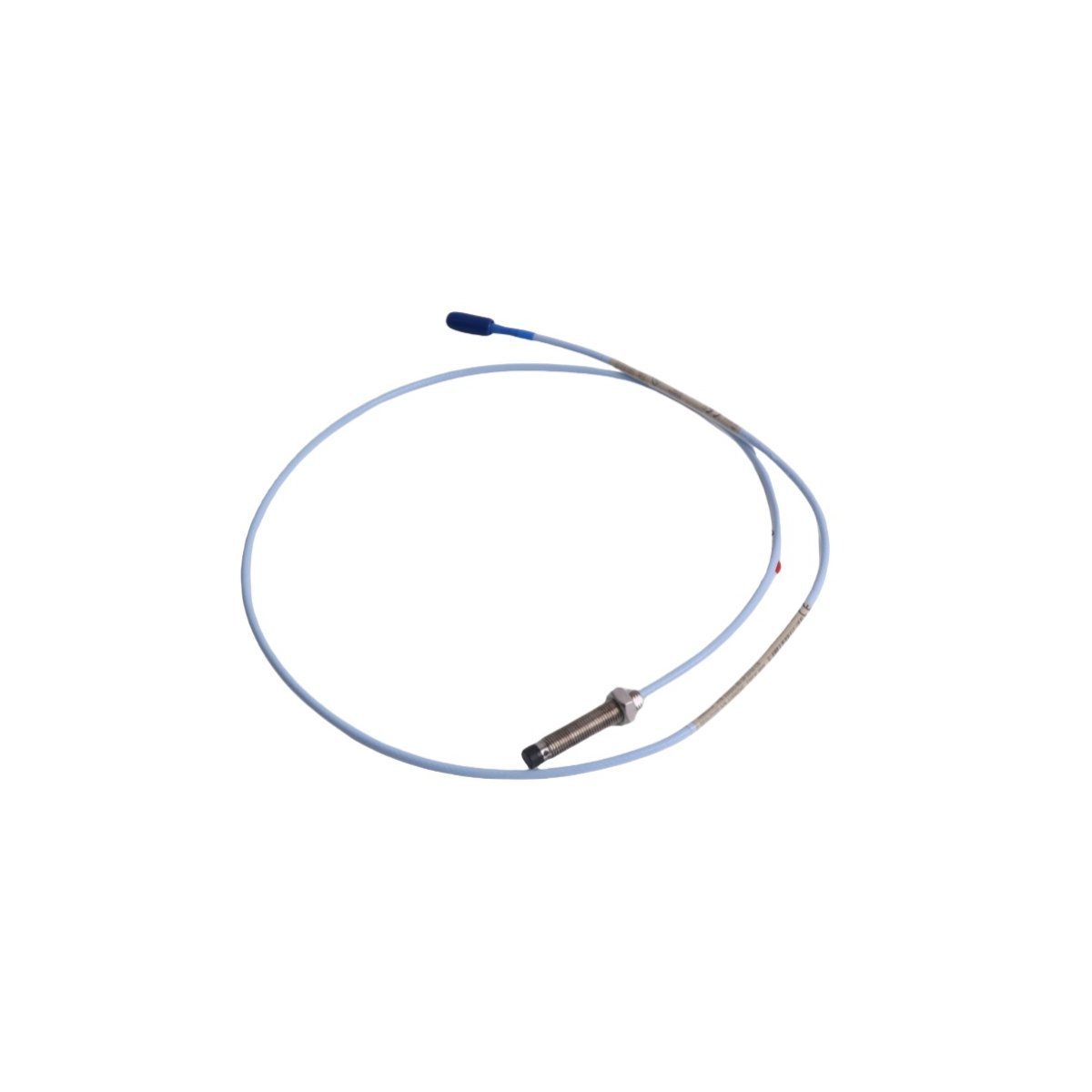

330101-00-15-20-12-05 مجسات تقاربية من سلسلة بنتلي نيفادا 3300 XL
-
الأبعاد: 15.0 × 15.0 × 4.0 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Bently Nevada 330101-00-15-20-12-05، المصنف أيضًا باسم مجسات التقارب 330101، كمكون أجهزة مخصص لقياسات الإزاحة والاهتزاز الديناميكي بدون تلامس ضمن منصات أجهزة الإشراف على التوربينات (TSI).
المعايير الفيزيائية ومعايير الأداء
| المعلمة | المواصفات |
| النموذج | 330101-00-15-20-12-05 |
| الماركة | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.15 كجم |
| أبعاد الشحن | 15.0 × 15.0 × 4.0 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | عنصر مستشعر سلبي (يتم تشغيله بواسطة Proximitor خارجي) |
| منصة النظام | نظام محول 3300 XL |
| نوع السن اللولبي | سن لولبي 3/8-24 UNF-2A، غير مصفح |
| النطاق الخطي | 0.25 مم إلى 2.30 مم (10 إلى 90 ميل) |
| مادة الهدف القياسية | فولاذ AISI 4140 |
| رمز التعريفة الجمركية | 8537101190 |
التحقق من جهد الفجوة وتحليل ديناميكيات الدوار
تعتمد عملية طرف المحول 8 مم على مقاييس قياس مسبار التيار الدوامي المتسقة لترجمة التقارب الفيزيائي الهيكلي إلى غلاف تردد لاسلكي (RF) معدّل. لتحليل ديناميكيات الدوار بدقة، يلزم تحديد خط أساس ثابت عن طريق التحقق من جهد الفجوة. يجب على مهندسي التشغيل معايرة المكون لتحديد هدف -10 VDC، يمثل نقطة المنتصف الدقيقة للنطاق الخطي 3300 XL على فولاذ AISI 4140 القياسي. يضمن مستوى الجهد الدقيق هذا توفر النطاق الديناميكي المتماثل، مما يلغي بشكل فعال حالات فشل قمع التداخل بين القنوات ويسمح باكتشاف اهتزاز العمود الشعاعي عالي التردد دون قص أو تداخل إشارة توافقية.
استفسارات حول جوهر الجهاز
س: كيف يتم إدارة تيار اللوحة الخلفية أو حمل حلقة الطاقة لهذا العنصر من الأجهزة؟
ج: مجس التقارب هذا عبارة عن جهاز تحريضي سلبي. لا يحتوي على أجزاء أشباه الموصلات نشطة ولا يسحب أي حمل مباشر من حلقة الطاقة أو تيار اللوحة الخلفية من رف المعالجة.
س: هل يمكن للواجهة المحورية الداخلية أن تتحمل التعرض المباشر للزيت داخل أغطية الآلات؟
ج: نعم، يمنع تصميم الكابل المدمج انتقال السوائل عبر طبقات الدرع الداخلية، مما يجعله متوافقًا مع البيئات المعرضة لزيوت التشحيم الصناعية والمعدنية المستمرة.
س: ما هي إرشادات قابلية التبادل فيما يتعلق بوحدات المراقبة الأقدم من سلسلة 3300؟
ج: توفر مكونات 3300 XL 8 مم توافقًا رجعيًا فيزيائيًا وكهربائيًا مع مكونات 3300 5 مم و 8 مم القديمة غير XL عند استيفاء مساحة التركيب المناسبة ومعلمات نصف قطر الانحناء.
إرشادات التجميع الميداني
-
تأكد من أن قوس تثبيت غلاف الماكينة أو واجهة الجلبة تتوافق تمامًا مع مواصفات سن اللولبي 3/8-24 UNF-2A.
-
ثبت مجموعة المسبار غير المصفحة يدويًا في منفذ الهدف للتخلص من التثبيت المتقاطع وتجنب اصطدام الطرف بسطح العمود.
-
وصل طرف موصل ClickLoc للمسبار بوحدة مستشعر Proximitor معايرة باستخدام كابل تمديد إذا لزم الأمر.
-
راقب جهد التيار المستمر عند أطراف خرج Proximitor أثناء تدوير جسم المسبار لضبط الفجوة الفيزيائية.
-
ثبت الموضع بمجرد أن يقرأ التحقق من جهد الفجوة أهداف -10 VDC، متطابقًا مع نقطة المنتصف لطيف التتبع الخطي.
-
ثبت الصامولة المانعة للارتخاء بمعايير عزم الدوران الهندسية الميكانيكية القياسية لسنا اللولبي 3/8-24 لتجنب القص أو ضغط الغلاف.
-
ثبت خط الإشارة على طول هياكل دعم الماكينة، مع الالتزام الصارم بحدود نصف قطر الانحناء المحوري الأدنى المسموح به.
قائمة المكونات
-
مسبار التقارب Bently Nevada 330101-00-15-20-12-05
-
كابل محوري مدمج مع طرف موصل ClickLoc
-
أغطية إغلاق الموصل وحماية السن اللولبي
معالجة الخدمات اللوجستية والإرسال
وقت التسليم: 2-7 أيام عند الانتهاء من الدفع عبر خدمات الشحن الجوي الدولي ذات الأولوية بما في ذلك DHL وFEDEX وUPS. لمنع الضرر البيئي أو التدهور العازل للمعلمات المحورية، يتم إغلاق جميع الأجزاء داخل مصفوفات التعبئة الصناعية المقاومة للرطوبة والمضادة للكهرباء الساكنة قبل الإرسال من عقد الخدمات اللوجستية في شيامن، الصين.
