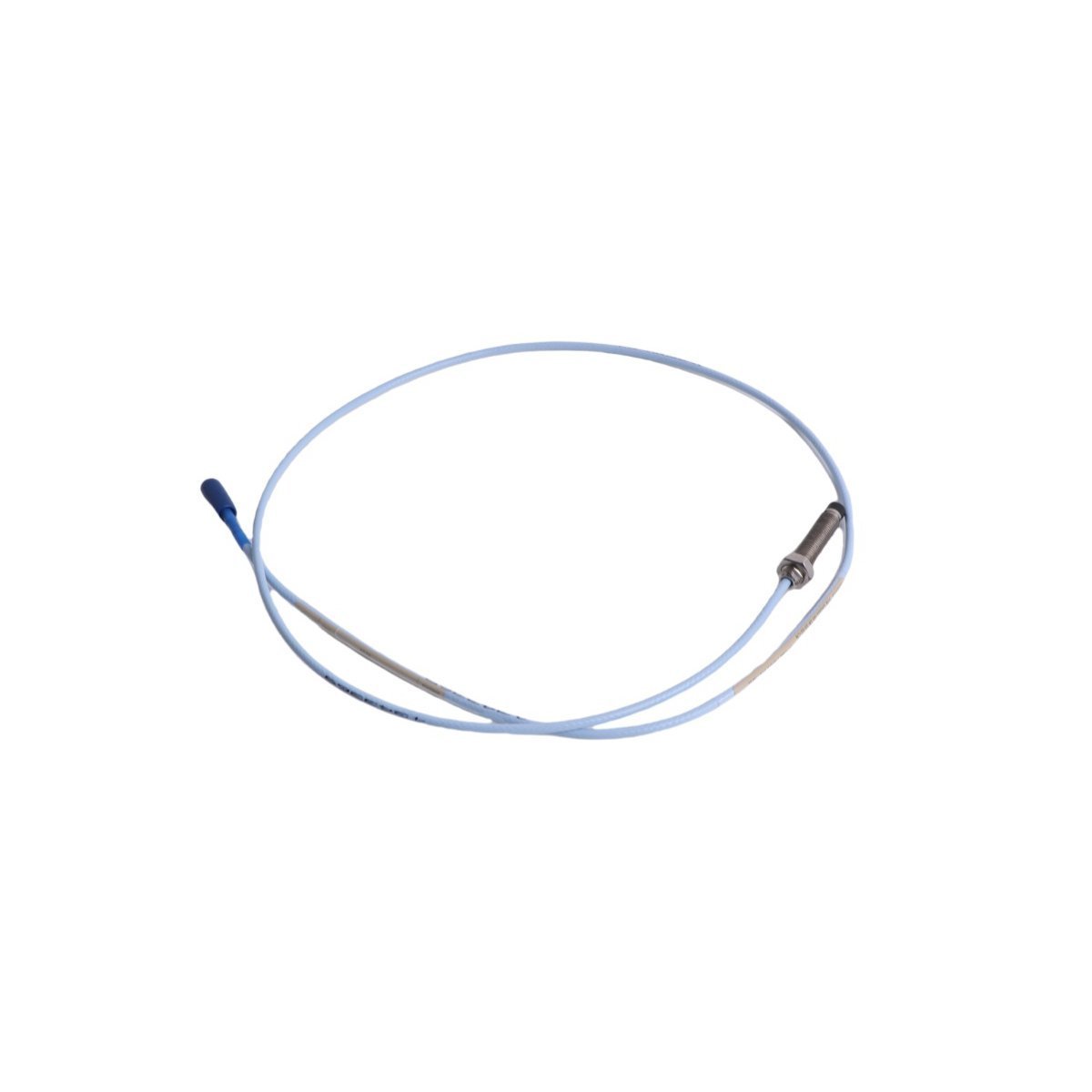

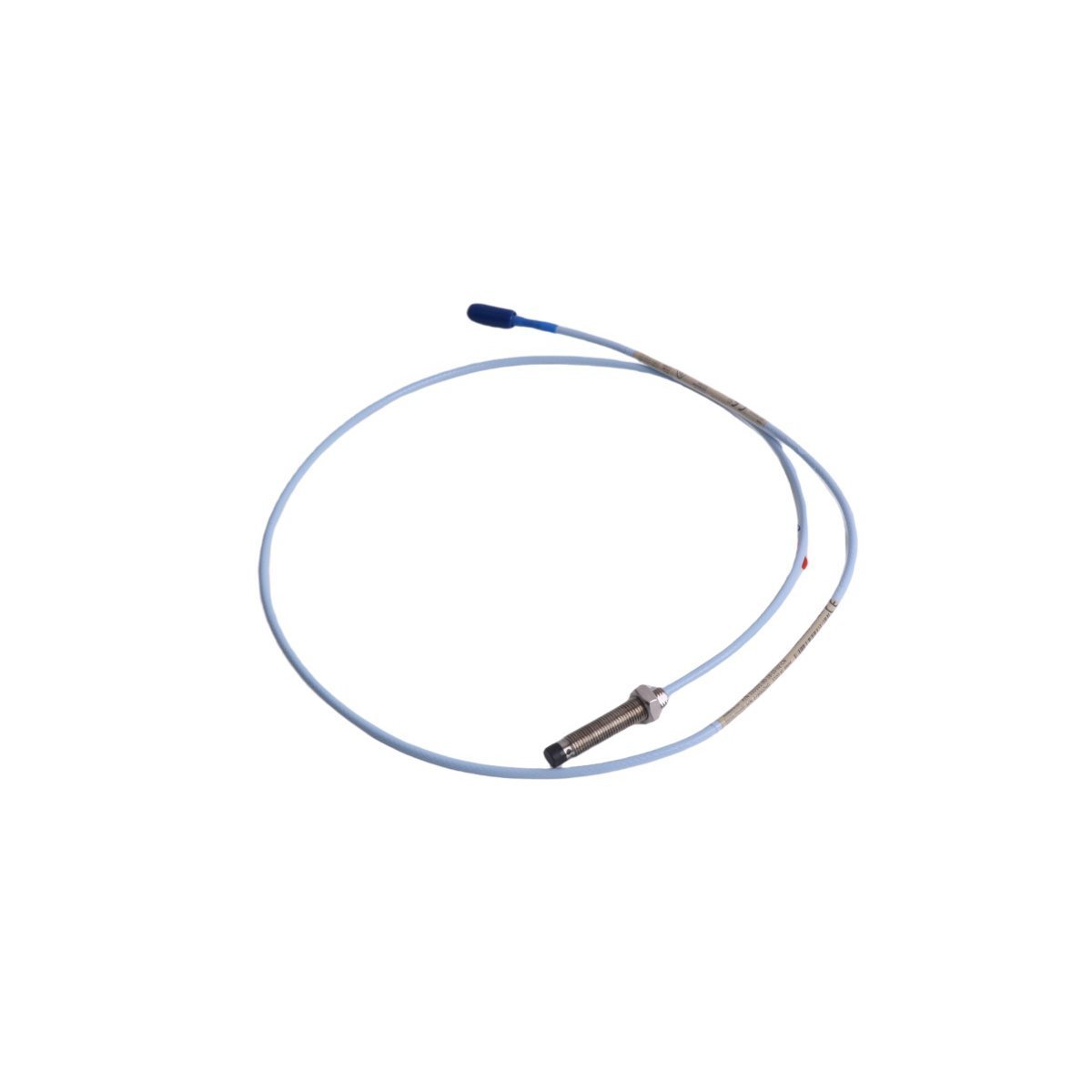

يعمل Bently Nevada 330101-00-14-10-02-05 كمستشعر تقارب أساسي من طراز 330101 يُستخدم لإجراء قياسات إزاحة ثابتة وديناميكية بدون تلامس عبر منصات سلسلة 3300 XL. يقوم مكون الأجهزة هذا بتحويل التغيرات الفيزيائية في الفجوة بين طرف المسبار والسطح الموصل المستهدف إلى إشارة كهربائية متناسبة. يتصل مباشرة بدائرة حلقة مستشعر التقارب المطابقة لتتبع سلوك عمود الدوران عالي التردد، مما يتيح مراقبة مستمرة لحماية الماكينة من خلال شبكات محولات التقارب القياسية.

تعيين رقم الجزء اللاحق

• 330101: مسبار تقارب 3300 XL بحجم 8 مم (تكوين خيط UNF قياسي 3/8-24)

• -00: خيار طول العلبة غير الملولبة (0.0 بوصة)

• -14: خيار طول العلبة الكلي (1.4 بوصة)

• -10: خيار الطول الكلي (1.0 متر / 3.3 قدم)

• -02: تكوين موصل متحد المحور صغير من نوع ClickLoc

• -05: رمز خيار موافقات الوكالات المتعددة

جدول معلمات الجهاز

معايرة مسبار التيار الدوامي وديناميكيات الدوار

تعتمد هذه الأجهزة على معايرة مسبار التيار الدوامي لتحويل ديناميكيات الدوار عالية السرعة إلى قيم كهربائية دون تلامس ميكانيكي فيزيائي. ينقل طرف المسبار مجال تردد راديوي نشطًا إلى الأسطح المعدنية المحيطة، مما يعدل مباشرة دائرة مذبذب خارجية بناءً على مسافات الفجوة. للحفاظ على أداء التتبع أثناء التمدد الحراري الشديد للغلاف أو تغيرات الحركة الهيكلية، يتم تثبيت اللفات الداخلية داخل غلاف بلاستيكي حراري عالي الحرارة. يحافظ هذا التصميم الفيزيائي على هوامش التحقق من الإشارة الخطية عبر نطاق التشغيل بالكامل، مما يوفر قياسات دقيقة لمعالجات اللوحة الخلفية TSI التي تتتبع مدار العمود أو معلمات الموضع أو علامات الطور.

أزواج تشخيص دعم الهندسة

س: ما هي المعايير الدقيقة للتحقق من جهد الفجوة باستخدام هذه الأجهزة؟

ج: يجب إجراء التحقق من جهد الفجوة عبر طرف الإشارة الخام لوحدة المستشعر التقاربي المطابقة. بالنسبة للمواد المستهدفة القياسية AISI 4140، يعمل نظام المستشعر ضمن نطاق خطي حيث يتوافق الهدف في نقطة المنتصف مع قيمة تغذية مرتدة للحلقة بجهد خرج -10 فولت تيار مستمر.

س: هل يمكن تغيير تكوين كابل المستشعر هذا أو اختصاره في الموقع؟

ج: لا. يؤثر الطول الكهربائي الكلي لكابل المسبار على الضبط الكلي للدائرة ومعلمات مقاومة النظام. يؤدي قطع أو وصل الخط المحوري إلى تعطيل مقاييس معايرة مسبار التيار الدوامي ويلغي تصنيفات دقة القياس المصنعية.

س: ما هي الاحتياطات التي تمنع فشل قمع التداخل الإشاري عند نشر وحدات متعددة؟

ج: حافظ على المسافات الميكانيكية الدنيا المحددة في رسومات التثبيت الرسمية. تحدث حالات فشل قمع التداخل الإشاري إذا تقاطعت المجالات الكهرومغناطيسية للمسابير المتجاورة، مما يشوه قياسات الهدف ويدخل ضوضاء اصطناعية إلى دائرة مراقبة الاهتزاز.

إجراءات التجميع في الموقع

• تداخل الخيط والتثبيت: أدخل جسم المسبار في كتيفة التثبيت أو منفذ العلبة الخارجية. قم بربط علبة UNF 3/8-24 بشكل نظيف في موضعها، مع ضمان دوران سلس لتجنب تلف الشريط. قم بتأمين عمق تداخل خيطي أدنى قبل إغلاق صامولة القفل.

• تعديل الفجوة الميكانيكية: راقب جهد حلقة النظام باستخدام مقياس فولتميتر رقمي متصل بمخرجات شاشة المستشعر التقاربي. قم بتدوير جسم المسبار حتى يسجل الجهد المستهدف ضمن منطقة -10 فولت تيار مستمر الأساسية، مما يشير إلى نقطة المنتصف الفيزيائية لنافذة القياس الخطية المعايرة.

• سلامة توصيل الكابل: قم بتوصيل وصلة ClickLoc المحورية بإحكام في خط التمديد المطابق. تأكد من أن الوصلة المتصلة مثبتة بإحكام لمنع الضوضاء الكهربائية عالية التردد من تعطيل خط الإشارة.

تكوين بيان اللوجستيات

• 1 × مسبار تقارب Bently Nevada 330101 8 مم (مع كابل مدمج بطول 1.0 متر)

• 1 × حزمة غسالة صامولة قفل قياسية

• 1 × شهادة ورقة بيانات معايرة المصنع

مواصفات تلبية الطلبات

وقت التسليم: 2-7 أيام عند الانتهاء من التحقق من الدفع من قبل فريق المستودع. تتم معالجة الشحن من خلال شبكات الشحن السريع العالمية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق المكونات داخل أغطية تغليف صناعية مخصصة مضادة للكهرباء الساكنة تحتوي على كتل حماية محيطية عالية الكثافة للحفاظ على جميع الوصلات الملولبة والأختام الداخلية وتكوينات الألياف من التلف الهيكلي أثناء النقل.
