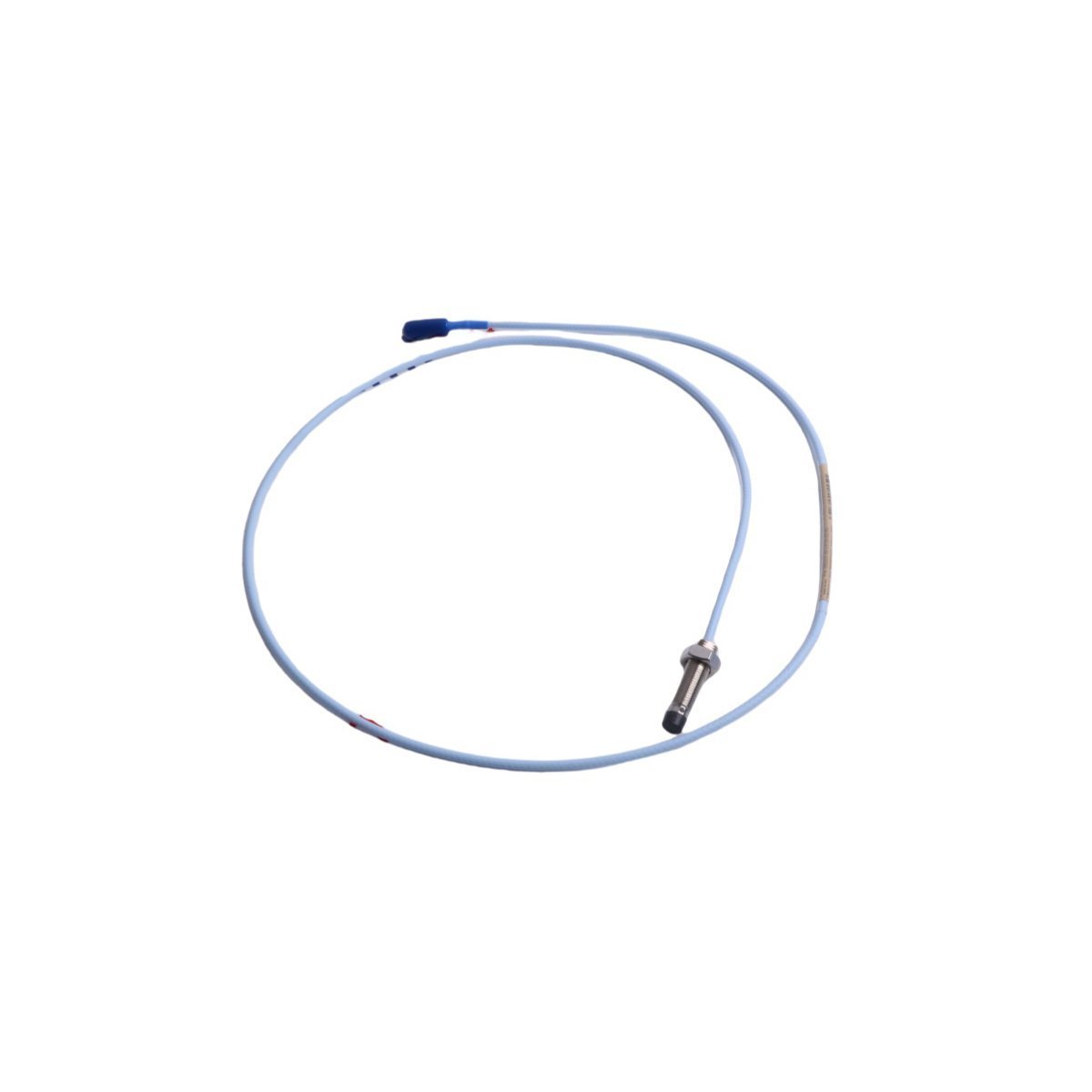

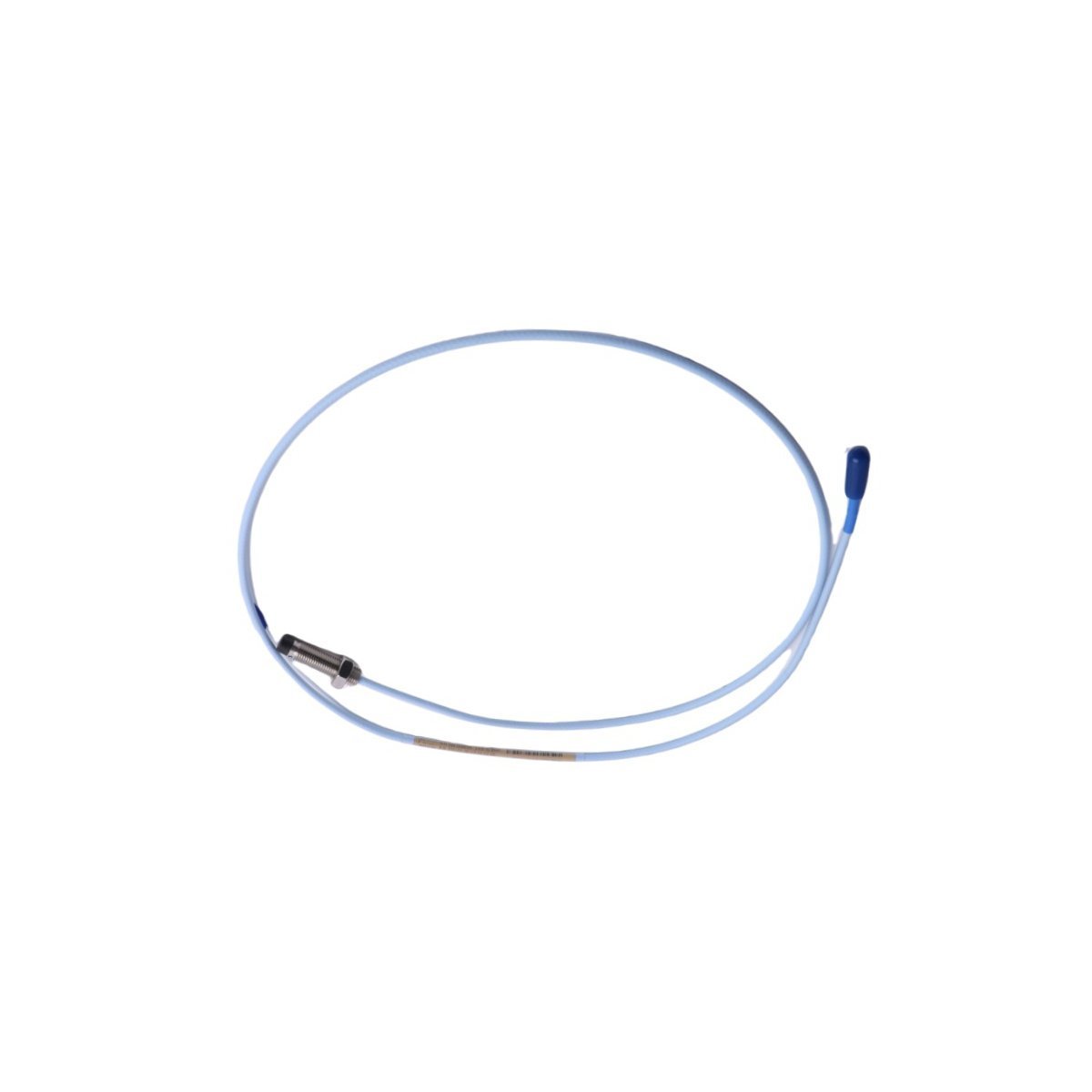

يعد Bently Nevada 330101-00-13-10-02-00، والمُفهرس أيضًا باسم 330101 مستشعر التقارب، بمثابة مكون أجهزة مخصص لقياسات الإزاحة الساكنة والديناميكية بدون تلامس ضمن أنظمة مراقبة الآلات من سلسلة 3300 XL. يقوم مكون الأجهزة هذا بتحويل فجوات الخلوص المادية بين طرف المسبار والسطح المتحرك المستهدف إلى إشارة كهربائية. يتصل هذا المكون بوحدة proximitor خارجية لتنفيذ المراقبة في الوقت الفعلي لتغيرات موضع عمود الماكينة عبر شبكات محولات التقارب القياسية.

مصفوفة معلمات اللاحقة

• 330101: مسبار تقارب 3300 XL 8 مم (تكوين خيط UNF 3/8-24 قياسي)

• -00: خيار طول الهيكل غير الملولب (0.0 بوصة)

• -13: خيار الطول الإجمالي للهيكل (1.3 بوصة)

• -10: خيار الطول الكلي (1.0 م / 3.3 قدم)

• -02: تكوين موصل متحد المحور مصغر ClickLoc

• -00: لم تُطلب موافقات الوكالة

المواصفات الفنية للأجهزة

قياس مسبار التيار الدوامي وديناميكيات الدوار

يعتمد هذا الجهاز على قياس مسبار التيار الدوامي لتحويل ديناميكيات الدوار عالية السرعة إلى قيم كهربائية دون تلامس ميكانيكي مادي. ينقل طرف المسبار مجال تردد راديوي نشط إلى الأسطح المعدنية المحيطة، مما يعدل مباشرة دائرة مذبذب خارجية بناءً على مسافات الفجوة. للحفاظ على أداء التتبع أثناء التمدد الحراري الشديد للغلاف أو تغيرات الحركة الهيكلية، تُقفل اللفات الداخلية داخل غلاف بلاستيكي حراري عالي الحرارة. يحافظ هذا الهيكل المادي على هوامش التحقق من الإشارة الخطية عبر نطاق التشغيل بأكمله، مما يوفر قياسات دقيقة لمعالجات اللوحة الخلفية TSI التي تتتبع مدار العمود أو معلمات الموضع أو علامات الطور.

تشخيصات الدعم الفني

س: ما هي المعايير الدقيقة للتحقق من جهد الفجوة باستخدام هذا الجهاز؟

ج: يجب تنفيذ التحقق من جهد الفجوة عبر طرف الإشارة الخام لوحدة التقريب المطابقة. بالنسبة لمواد AISI 4140 المستهدفة القياسية، يعمل نظام المستشعر على مدى خطي حيث يرتبط الهدف في نقطة المنتصف بقيمة ردود فعل حلقة خرج تيار مستمر -10 فولت.

س: هل يمكن تغيير تكوين كابل المستشعر هذا أو اختصاره في الميدان؟

ج: لا. يؤثر الطول الكهربائي الإجمالي لكابل المسبار على الضبط الكلي للدائرة ومعلمات مقاومة النظام. يؤدي قطع أو ربط الخط المحوري إلى تعطيل مقاييس قياس مسبار التيار الدوامي المعاير ويبطل تصنيفات دقة القياس المصنعية.

س: ما هي الاحتياطات التي تمنع فشل قمع التداخل عندما يتم نشر وحدات متعددة؟

ج: حافظ على مسافات الفصل الميكانيكية الدنيا المحددة في رسومات التثبيت الرسمية. تحدث حالات فشل قمع التداخل إذا تقاطعت المجالات الكهرومغناطيسية للمسابير المتجاورة، مما يشوه قياسات الهدف ويدخل ضوضاء اصطناعية إلى دائرة مراقبة الاهتزاز.

إجراءات التجميع الميداني

• تركيب وملاءمة الخيط: أدخل جسم المسبار في كتيفة التثبيت أو منفذ الهيكل الخارجي. قم بلف غلاف UNF 3/8-24 بشكل نظيف في موضعه، مع ضمان دوران سلس لتجنب تلف الشريط. قم بتأمين عمق ربط خيط أدنى قبل إغلاق صامولة القفل.

• ضبط الفجوة الميكانيكية: راقب جهد حلقة النظام باستخدام مقياس فولتميتر رقمي متصل بمخرجات شاشة التقريب. قم بتدوير جسم المسبار حتى يسجل الجهد المستهدف ضمن منطقة الخط الأساسي -10 فولت تيار مستمر، مما يشير إلى النقطة الوسطى المادية لنافذة القياس الخطية المعايرة.

• سلامة توصيل الكابل: قم بتثبيت وصلة ClickLoc المحورية بإحكام في خط التمديد المطابق. تأكد من إغلاق الوصلة المزاوجة بإحكام لمنع الضوضاء الكهربائية عالية التردد من تعطيل خط الإشارة.

عناصر حزمة لوجستيات الطلب

• 1 × مسبار تقارب Bently Nevada 330101 8 مم (مع كابل مدمج بطول 1.0 متر)

• 1 × مجموعة غسالة صامولة قفل قياسية

• 1 × شهادة ورقة بيانات معايرة المصنع

معلمات شحنة البضائع

وقت التسليم: 2-7 أيام عندما يتم التحقق من الدفع من قبل فريق المستودع. تتم معالجة الشحنة عبر شبكات الشحن السريع العالمية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق المكونات داخل صفائح تغليف صناعية مخصصة مضادة للكهرباء الساكنة تحتوي على كتل حماية عالية الكثافة للحفاظ على جميع الوصلات الملولبة والأختام الداخلية وتكوينات الألياف من التلف الهيكلي أثناء النقل.
