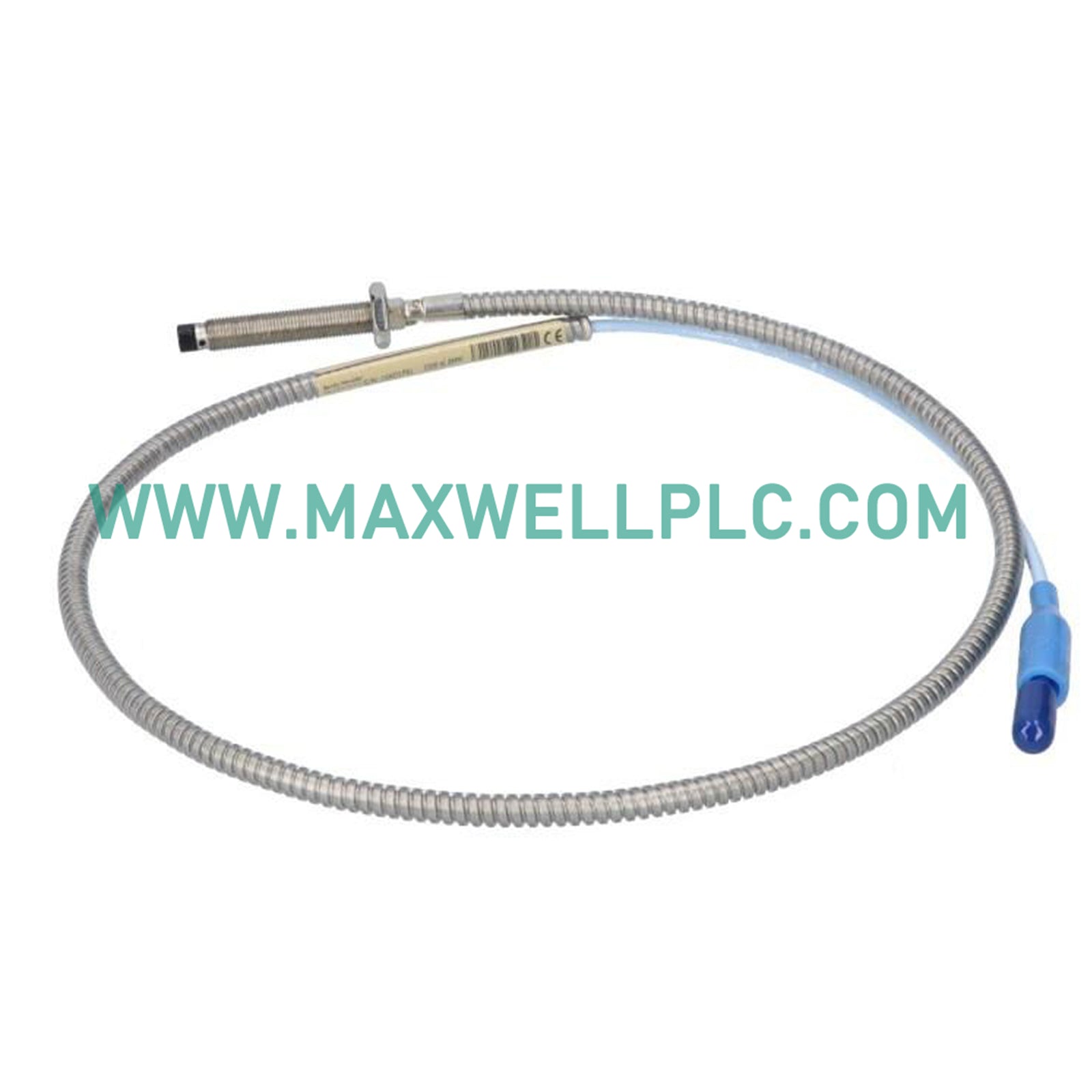

تم تكوين Bently Nevada 330101-00-12-10-02-05 (330101 محول التقارب) لقياس الاهتزاز والموضع بدون تلامس في الآلات الدوارة، ويوفر تنفيذًا مباشرًا للإشارة المادية عبر الاستشعار بالتيار الدوامي. يقوم مكون الأجهزة هذا بتحويل إزاحة الهدف إلى إشارة جهد متناسبة لأجهزة المراقبة الموضعية.

تفكيك اللاحقة ومصفوفة النموذج

• 330101: مسبار تقارب 8 مم، مثبت قياسي

• 00: طول غير ملولب (0 مم)

• 12: الطول الكلي للحالة (120 مم)

• 10: الطول الكلي (1.0 متر)

• 02: نوع الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• 05: موافقة الوكالة (CSA، ATEX، IECEx)

مواصفات الأجهزة

المراقبة الميكانيكية وأداء التيار الدوامي

يستخدم نظام 3300 XL قياس مسبار التيار الدوامي الدقيق لتحويل فجوة الهدف إلى خرج جهد خطي. لضمان دقة القياس، يجب التحقق من جهد الفجوة عند -10 فولت تيار مستمر أثناء بدء التشغيل البارد، ووضع المستشعر في مركز نطاقه الخطي. تعتمد مراقبة ديناميكيات الدوار على الحفاظ على سلامة الإشارة عبر سلسلة الإشارة. يتم تنفيذ قمع التداخل الفعال عبر إلكترونيات مستشعر Proximitor، مما يمنع تداخل الإشارة عند تثبيت مجسات متعددة في ترتيبات مستشعرات عالية الكثافة بالقرب من دوار الماكينة.

معلومات الطلب

• 1 Bently Nevada 330101 مسبار تقارب 8 مم

• 1 غطاء واقي ملولب

• 1 دليل التثبيت

إرشادات التثبيت الميداني

• تحديد موضع الفجوة: حافظ على فجوة اسمية قدرها 1.27 مم من السطح المستهدف أثناء التثبيت.

• مواصفات عزم الدوران: أحكم ربط صامولة تثبيت المسبار حتى 5.6 نيوتن متر؛ تجنب القوة المفرطة لمنع تلف سنون الغطاء.

• توجيه الكابلات: أبقِ الكابلات المحورية منفصلة عن خطوط التيار المتردد عالية الجهد؛ حافظ على نصف قطر انحناء لا يقل عن 25 مم.

• التأريض: تأكد من تأريض درع الكابل عند كتلة طرف المراقبة لمنع ضوضاء الحلقة الأرضية.

الأسئلة المتكررة

• ما هو النطاق الخطي لهذا المسبار 8 مم؟

  النطاق الخطي هو 2.0 مم، ويتم تحديده عادةً من 0.25 مم إلى 2.29 مم من الهدف.

• هل يمكنني تقصير الكابل بطول 1.0 متر في الميدان؟

  لا. يتم معايرة النظام لطول الكابل المحدد؛ سيؤدي قطع الكابل إلى تغيير المعاوقة وقياس الإخراج.

• هل الموصل قابل للتبديل مع سلسلة 3300 الأقدم؟

  لا، تم تصميم موصل 3300 XL ClickLoc لأجهزة 3300 XL محددة وهو غير متوافق مع سلسلة 3300 القديمة.

• ما وظيفة واقي الموصل؟

  يوفر واقي الموصل إحكامًا بيئيًا لواجهة ClickLoc لمنع دخول الرطوبة أو الزيت في الظروف القاسية.

• كيف تؤثر مادة الهدف على الأداء؟

  تم معايرة المحول لصلب AISI 4140؛ تتطلب المعادن المستهدفة الأخرى عوامل قياس محددة لقياس دقيق.

• ما الذي يشير إلى كسر في الكابل؟

  يشير التحول المفاجئ في جهد الخرج إلى -24 فولت تيار مستمر عادةً إلى كابل مقطوع أو فقدان الاتصال بمستشعر Proximitor.

• هل يتطلب هذا المسبار معايرة؟

  النظام معاير في المصنع. لا يلزم معايرة ميدانية تتجاوز التحقق الأولي من جهد الفجوة أثناء التثبيت.

• هل يمكن استبدال طرف المسبار؟

  لا، طرف المسبار جزء لا يتجزأ من تجميع المسبار لضمان الإحكام الهرمسي الداخلي والموثوقية الهيكلية.
