نظرة عامة عن المنتج

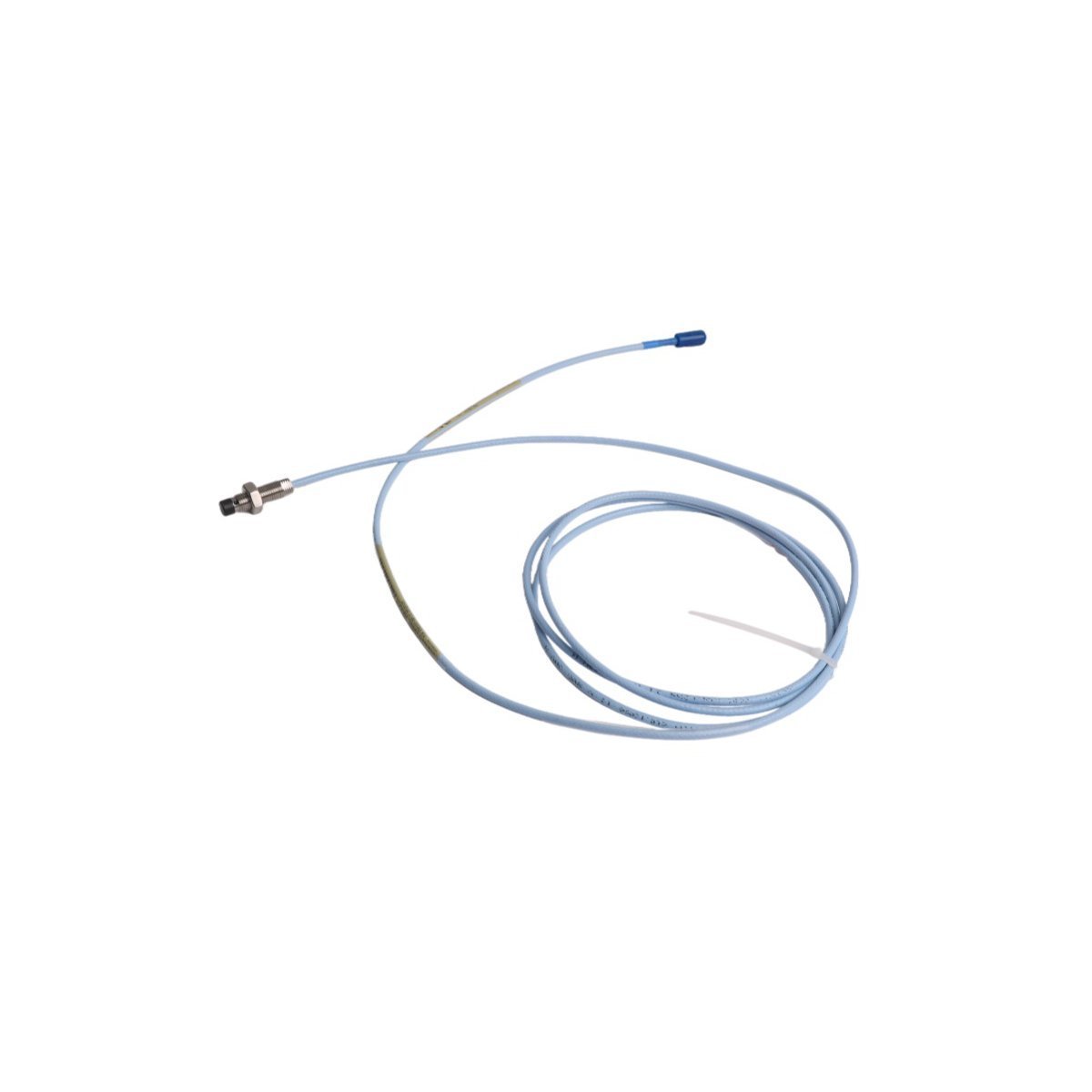

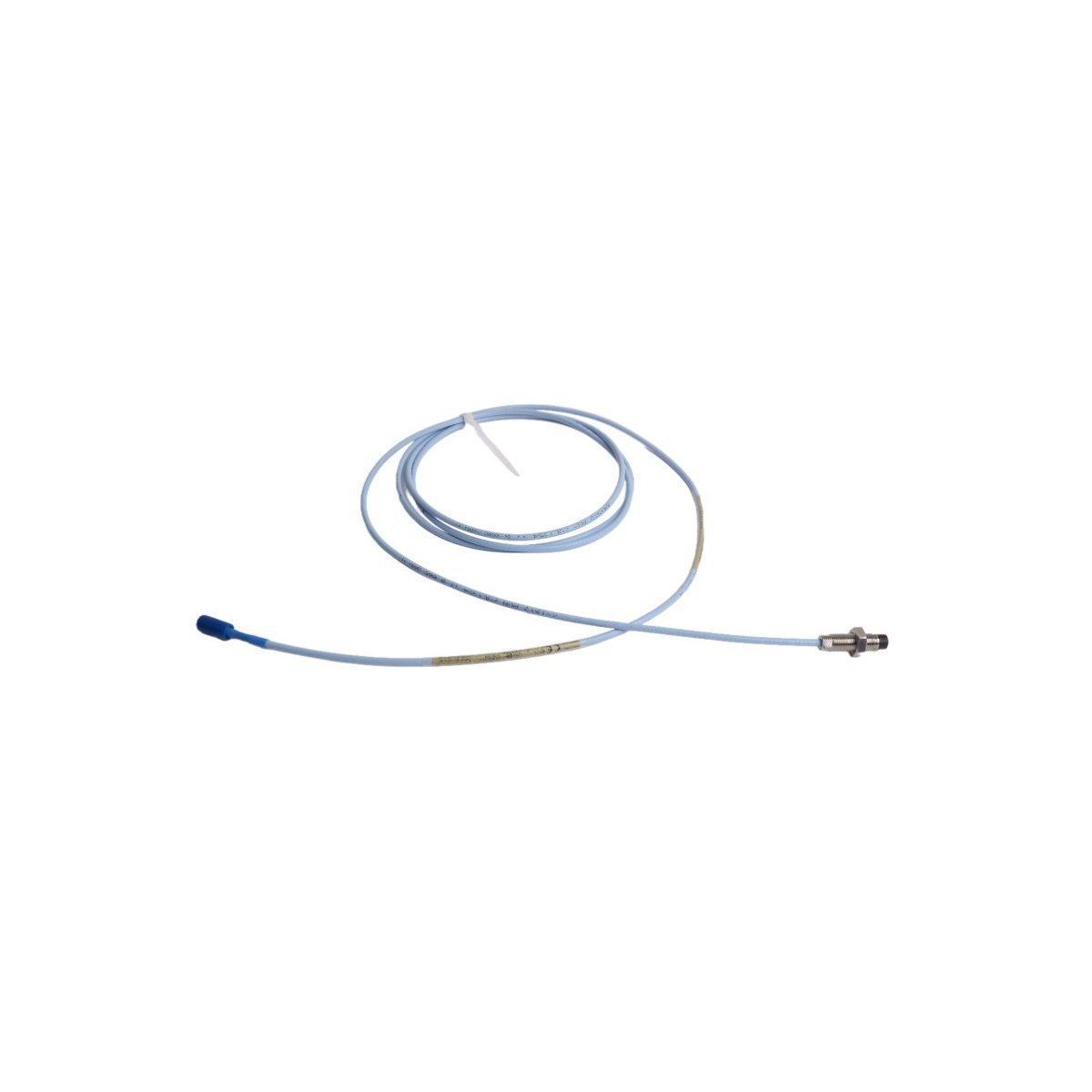

Bently Nevada 330101-00-11-20-02-00 هو مستشعر تقارب عالي الدقة بتيار دوامي يبلغ 8 مم، مصمم خصيصًا لمنصة المراقبة 3300 XL. يعمل هذا المحول كمستشعر إزاحة لا تلامسي، حيث يلتقط بيانات أساسية حول اهتزاز العمود وموضعه المحوري. يعمل عن طريق اكتشاف الفجوة المادية الدقيقة بين طرف المستشعر والمادة الموصلة المستهدفة، موفراً الإشارة عالية الدقة اللازمة لمستشعرات Proximitor لتوليد جهد تناظري مستقر.

باعتباره عنصراً أساسياً في أجهزة الإشراف على التوربينات (TSI)، تم تصميم هذا المجس 330101-00-11-20-02-00 لتحقيق استقرار طويل الأمد في الأصول الدوارة عالية السرعة. يتم نشره على نطاق واسع في محطات توليد الطاقة ومنشآت البتروكيماويات لمراقبة الآلات ذات المحامل ذات الغشاء السائل، مما يتيح الاكتشاف المبكر للأعطال من خلال التتبع الدقيق للإزاحة الشعاعية والمحورية.

الخصائص التقنية الأساسية

• التوافق مع معيار API 670: مصمم خصيصًا لتلبية متطلبات المعهد الأمريكي للبترول (API) 670 للتكوين الميكانيكي، النطاق الخطي، والاستقرار الحراري في حماية الآلات.

• التوافق العالمي للمكونات: جزء من بنية "التوافق العالمي" 3300 XL، مما يسمح بتبديل هذا المسبار بأي كابل تمديد 3300 XL ومستشعر من نفس طول النظام دون الحاجة إلى معايرة يدوية على مقعد الاختبار.

• اتصال ClickLoc: مزود بموصل ClickLoc محوري مصغر مطلي بالذهب بطول 2.0 متر، مما يضمن وصلة كهربائية مقاومة للاهتزاز لا تتطلب أدوات متخصصة للتركيب في الموقع.

• سلامة الإشارة المتقدمة: يوفر خرج جهد يتناسب طرديًا مع الفجوة، مع الحفاظ على خطية استثنائية وعامل قياس قياسي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

• توافق محسّن: يعمل بشكل كامل مع مكونات نظام محول 3300 series 5 مم و 8 مم غير XL القديمة، مما يوفر مسار ترقية مرن للبنية التحتية الحالية.

• تصميم متين: يتميز بكابل قياسي غير مدرع مصمم لتسهيل التمديد عبر القنوات مع الحفاظ على المرونة ضد الملوثات الصناعية والإجهاد الحراري.

المواصفات الفنية

• الشركة المصنعة: بينتلي نيفادا (بيكر هيوز)

• رقم الموديل: 330101-00-11-20-02-00

• سلسلة المنتج: 3300 XL 8 مم

• قطر طرف المسبار: 8 مم

• طول الكابل الرئيسي: 2.0 متر (6.6 قدم)

• النطاق الخطي: 2.0 مم (80 ميل)

• استجابة التردد: 0 هرتز (تيار مستمر) إلى 10 كيلو هرتز

• طول العلبة: 1.1 بوصة

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية

• الوزن الصافي: 0.06 كجم

• رمز النظام المنسق: 8537101190

• بلد المنشأ: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعية

• حماية التوربينات: مراقبة فورية لاستقرار العمود الشعاعي والدفع المحوري في التوربينات الغازية والبخارية.

• سلامة الضاغط: استشعار عالي الموثوقية لتمدد الدوار وموضعه في الضواغط الطاردة المركزية والمحورية.

• مرجع الطور: يعمل كمستشعر Keyphasor لتوفير إشارات توقيت لتحليل الاهتزاز وقياسات سرعة الدوران.

• الصيانة التنبؤية: توفير إدخال تناظري مستمر لأرفف Bently Nevada 3500 series وبرنامج مراقبة الحالة System 1.
