نظرة عامة على المنتج

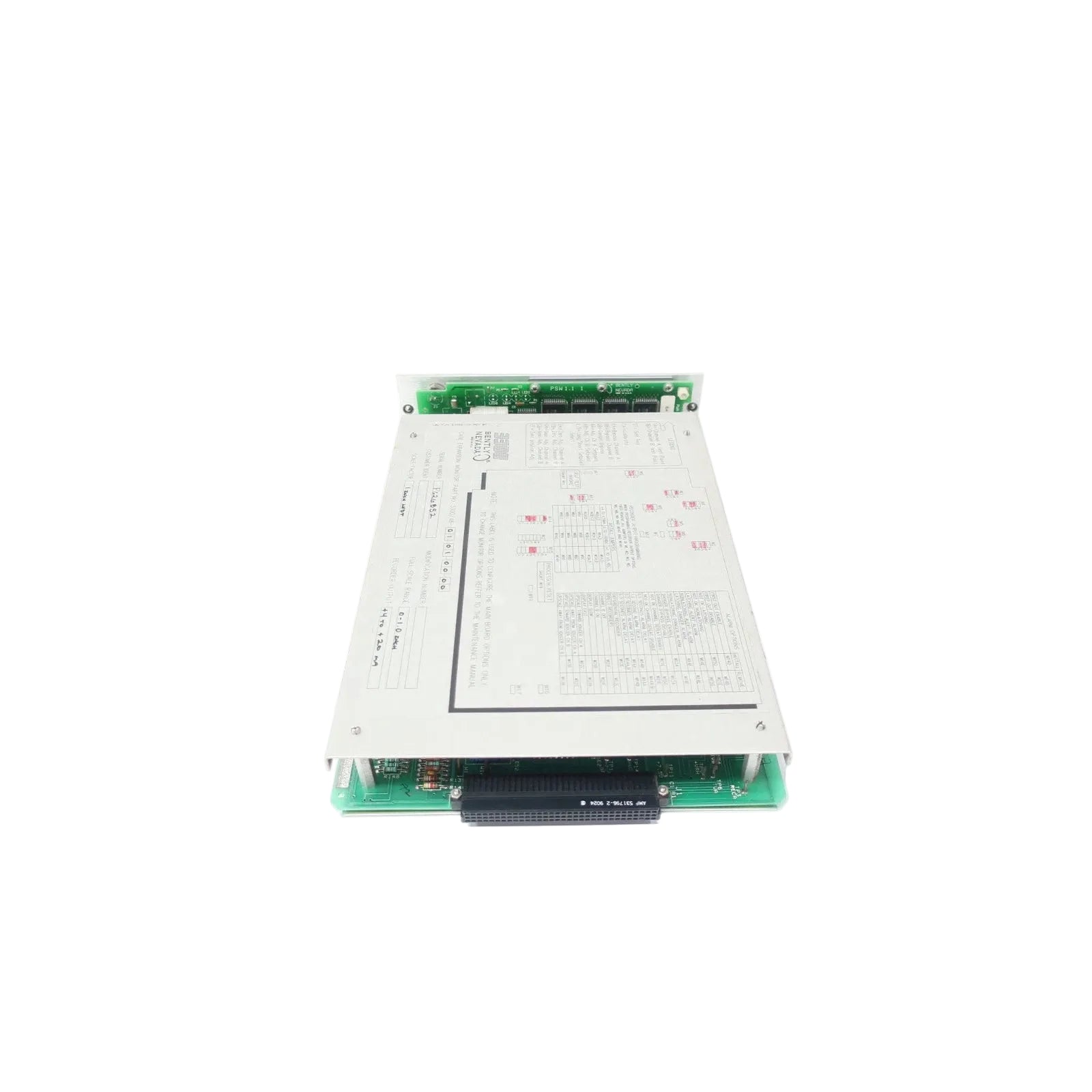

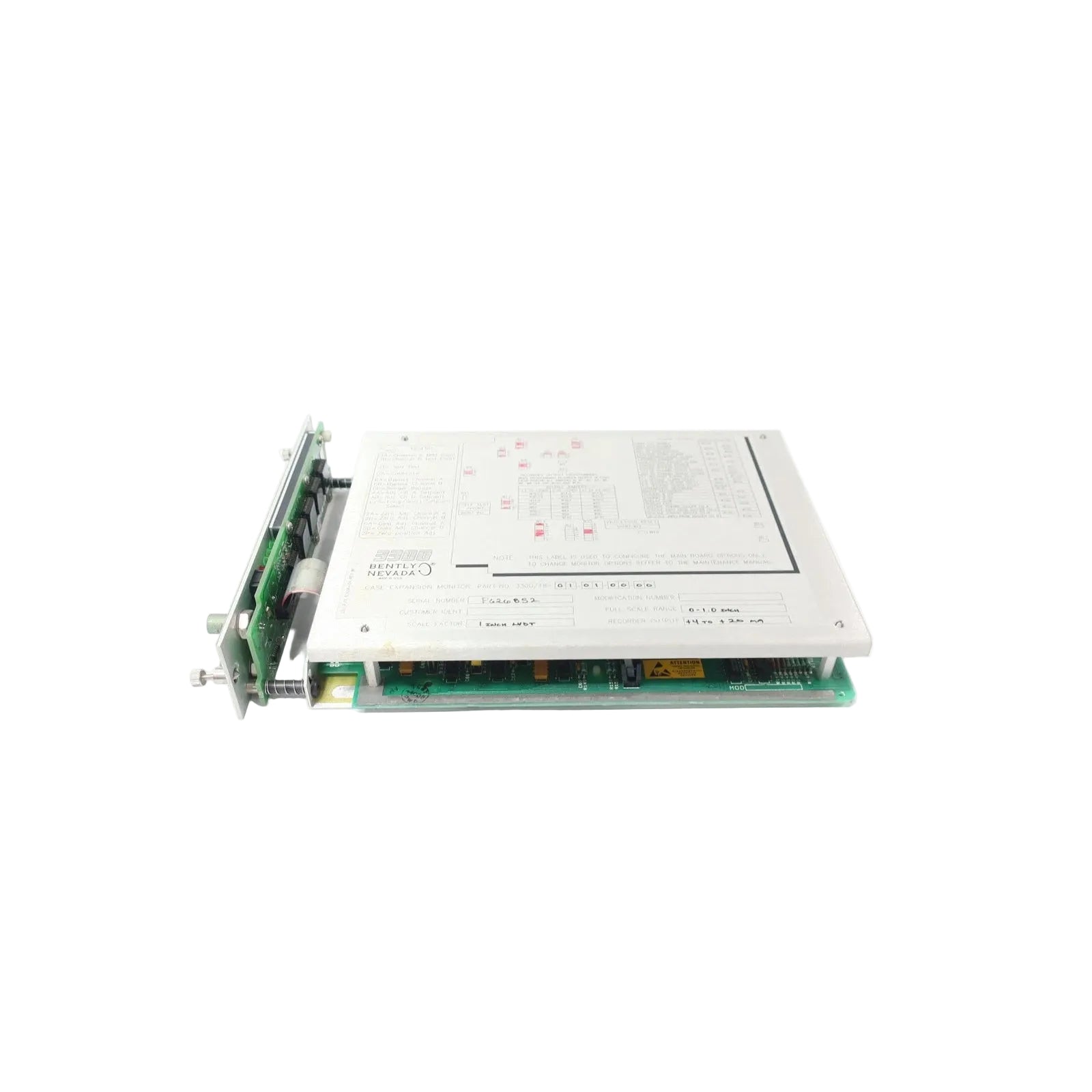

الجهاز 3300/48-01-01-00-00 هو أداة مخصصة أحادية القناة مصممة لقياس التمدد الحراري المطلق لغلاف الماكينة بالنسبة إلى قاعدتها. على عكس التمدد التفاضلي الذي يتتبع الخلوصات الداخلية، يوفر جهاز مراقبة تمدد الغلاف هذا بيانات حاسمة حول كيفية استجابة الهيكل الخارجي لتوربينات البخار الكبيرة أو الآلات عالية الحرارة للدورات الحرارية. باستخدام المحولات التفاضلية الخطية المتغيرة (LVDTs)، يحول هذا الوحدة الإزاحة الميكانيكية إلى إشارات كهربائية دقيقة، مما يضمن تمدد إطار الماكينة بحرية على أقدامها المنزلقة. يمنع هذا "الاعوجاج" أو الالتصاق الذي قد يؤدي إلى اختلال محاذاة داخلية خطيرة وتلف ميكانيكي لاحق.

المعلمات الأساسية للأجهزة

• قناة القياس: مراقبة التمدد المطلق أحادي القناة

• نطاق المقياس الكامل: من 0 إلى 25 ملم (الخيار 01)

• واجهة المحول: متوافقة مع مدخلات LVDT القياسية (الخيار 01)

• نوع مرحل الإنذار: مرحلات محكمة الغلق بالإيبوكسي للموثوقية الصناعية (الخيار 00)

• شهادة السلامة: لا توجد حاجة لموافقة وكالة محددة لهذا التكوين (الخيار 00)

• دقة الإشارة: في حدود ±1.6% من قيمة المقياس الكامل

• شاشة العرض الأمامية: قراءة رقمية رأسية 83 مم (3.25 بوصة)

• الوزن الصافي: 1.15 كجم (2.54 رطل)

• الأبعاد المادية: 241 مم × 50 مم × 103 مم (9.5 بوصة × 1.97 بوصة × 4.05 بوصة)

سيناريوهات النشر الهندسي

يعد نظام المراقبة هذا عنصرًا أساسيًا في توليد الطاقة والصناعات الثقيلة حيث تكون التحولات الحرارية الهائلة جزءًا من العمليات اليومية. تشمل التطبيقات الرئيسية ما يلي:

• توربينات البخار ذات الحمل الأساسي: تتبع تمدد الغلاف لضمان تشحيم الأقدام المنزلقة بشكل صحيح وتحركها بحرية.

• توربينات الغاز الكبيرة: مراقبة السلامة الهيكلية أثناء دورات البدء والإيقاف السريع.

• مضخات تغذية الغلايات عالية الضغط: الكشف عن النمو غير المتكافئ الذي قد يؤدي إلى إجهاد الأنابيب المتصلة.

• أفران التجفيف الصناعية: قياس إزاحة الغلاف الخارجي في صناعة الورق والنسيج.

• محطات الطاقة ذات الدورة المركبة: دمج بيانات تمدد الغلاف في استراتيجية مركزية لحماية الآلات.

الأسئلة الشائعة

س: ما هو الفرق الأساسي بين تمدد الغلاف والتمدد التفاضلي؟

ج: يقيس تمدد الغلاف النمو المطلق لغلاف الآلة بالنسبة للأرضية، بينما يقيس التمدد التفاضلي النمو النسبي بين الدوار والغلاف.

س: لماذا يستخدم هذا الطراز 3300/48 LVDT بدلاً من مستشعر القرب؟

ج: تعتبر LVDTs أكثر ملاءمة لقياس الحركات الميكانيكية الكبيرة والبطيئة المرتبطة بتمدد الغلاف، حيث تغطي عادةً نطاقات تصل إلى 25 مم أو أكثر، وهو ما يتجاوز قدرة مستشعرات القرب القياسية.

س: هل هذه الوحدة متوافقة مع نظام المراقبة 3300/01؟

ج: نعم، كجزء قياسي من سلسلة 3300، تتصل عبر اللوحة الخلفية للحامل مع نظام المراقبة للحصول على الطاقة وحالة الإنذار العام.

س: هل يمكن استخدام هذه الوحدة في البيئات الخطرة؟

ج: هذا التكوين المحدد (الخيار 00) لا يتضمن حواجز أمان داخلية أو موافقات CSA/ATEX. للمناطق الخطرة، يجب دمج حواجز زينر الخارجية في حلقة الإشارة.

س: كيف يمكنني التحقق من أن الوحدة تعمل بشكل صحيح دون إيقاف تشغيل الجهاز؟

ج: تتميز الشاشة بمصباح LED أمامي "OK" ودوائر تشخيص ذاتية تتحقق باستمرار من سلامة إدخال LVDT ومنطق المعالجة الداخلي.
