نظرة عامة على المنتج

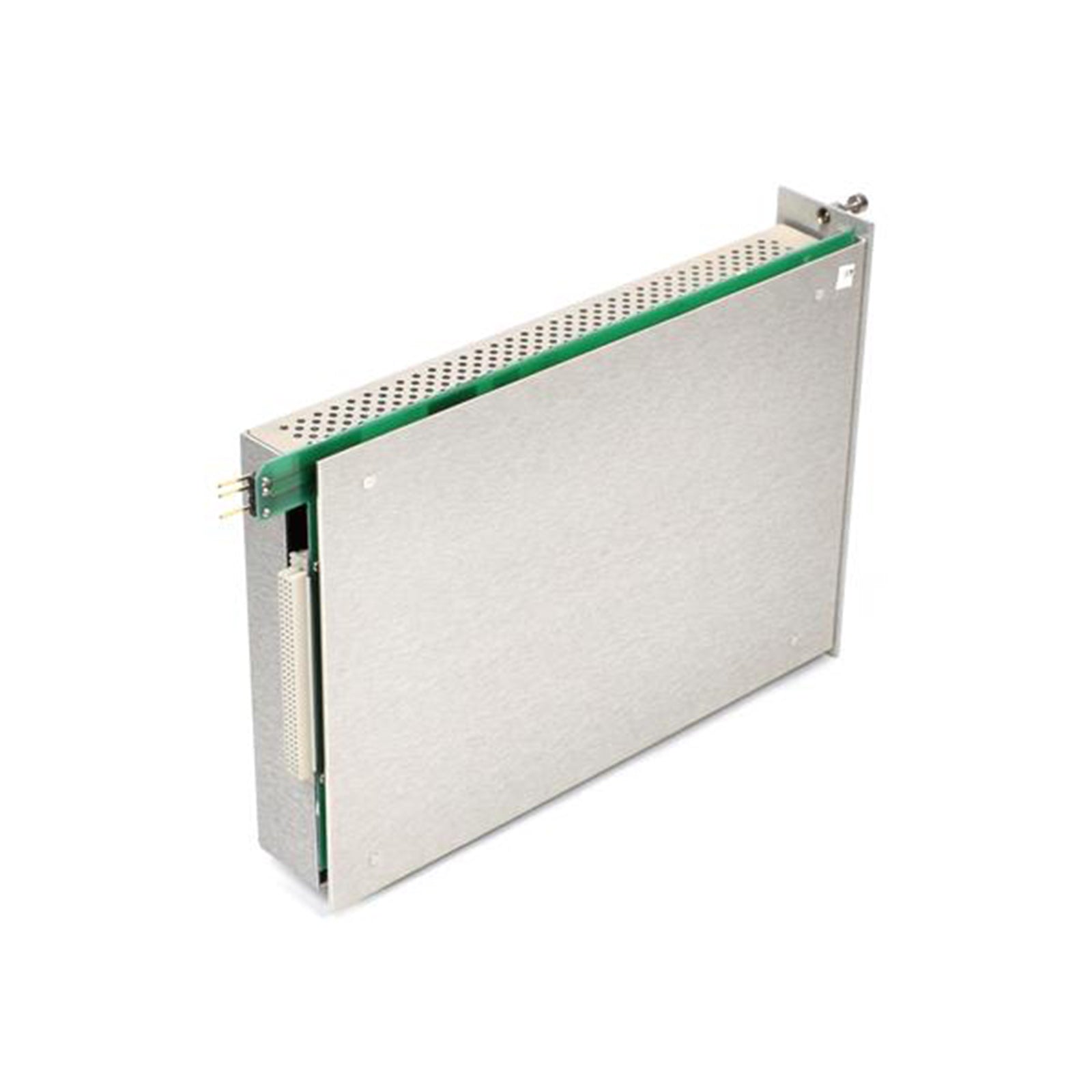

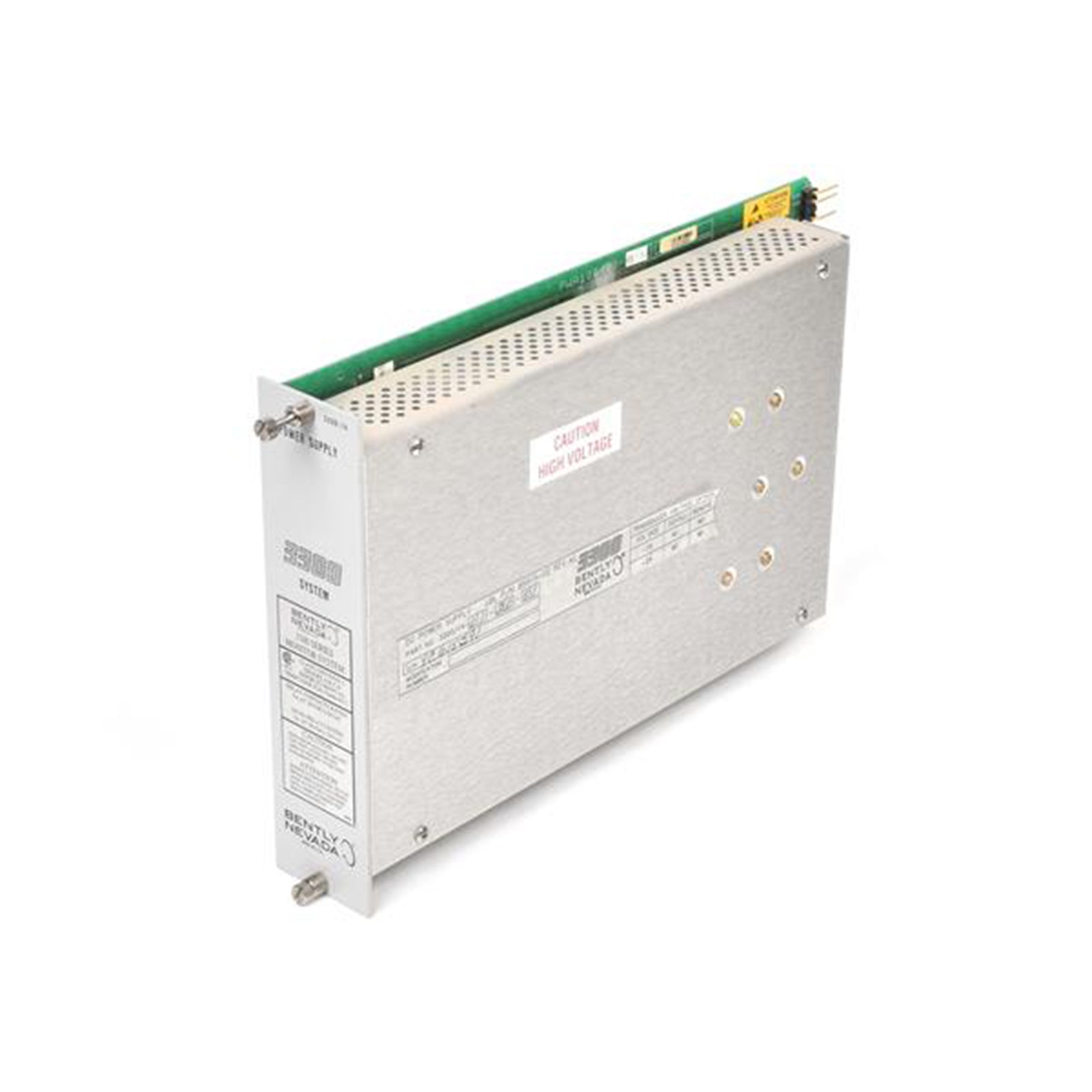

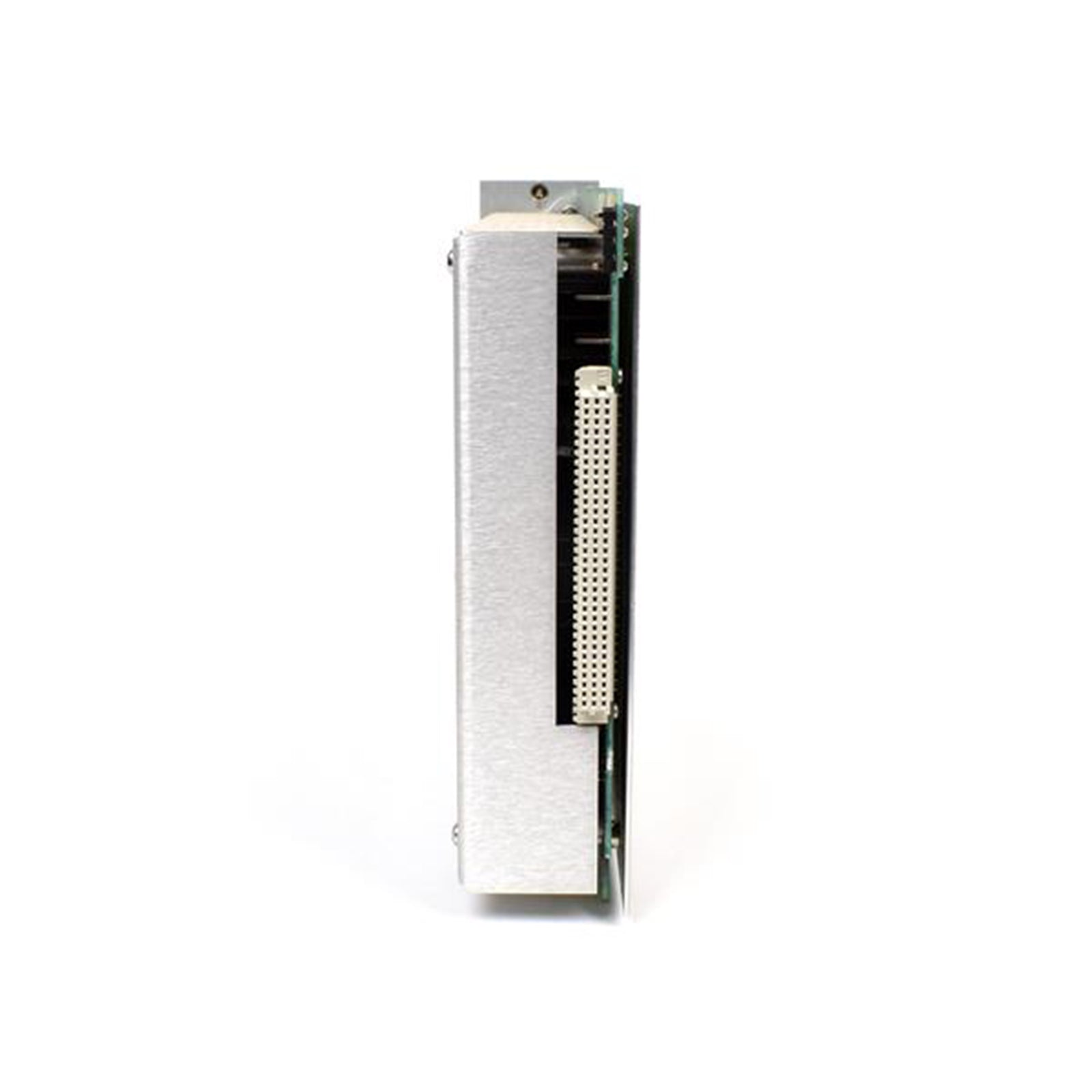

إن Bently Nevada 3300/14-01-20-01 هو وحدة تحويل طاقة تيار مستمر (DC) عالية الأداء مصممة لتكون مصدر الطاقة الأساسي لنظام حماية الآلات من السلسلة 3300. تم تصميم هذا النموذج المحدد للبيئات التي يتوفر فيها بالفعل محطة طاقة تيار مستمر، حيث يقوم بتحويل الفولتية المدخلة المتغيرة إلى قضبان تيار مستمر مستقرة المطلوبة بواسطة اللوحة الخلفية للرف. يوفر طاقة منظمة كافية لدعم هيكل رئيسي بـ 12 فتحة ممتلئ بالكامل - يخدم ما يصل إلى 36 قناة مراقبة - مما يلغي الحاجة إلى وحدات طاقة زائدة داخل الهيكل نفسه. يتم وضع 3300/14 في الفتحة اليسرى الإلزامية (الفتحة 1)، مما يضمن حصول المستشعرات وإلكترونيات المراقبة على طاقة نظيفة ومفلترة للحفاظ على أعلى مستويات دقة القياس وسلامة الآلات.

تكوين النظام ومواصفات الأداء المادي

تم تصميم هذه الوحدة لمتانة من الدرجة الصناعية، وتتميز بحماية دائرة واسعة وعامل شكل متين لضمان المراقبة المستمرة للأصول الحيوية.

• تعيين الطراز: 3300/14-01-20-01

• نطاق الإدخال (الخيار 01): 20 إلى 34 VDC (تتوفر أيضًا خيارات تيار مستمر عالي الجهد)

• سعة تحميل الوحدة: تشغل ما يصل إلى 12 جهاز مراقبة فردي ومحولات مرتبطة بها

• دوائر السلامة: حماية مدمجة ضد الجهد الزائد وانقطاع الجهد المنخفض

• مقاومة الأعطال: محمية بفتيل ضد القطبية العكسية والارتفاعات التي تتجاوز 140٪ من الحد الأقصى المقدر

• موضع التركيب: الفتحة 1 المخصصة (موضع واجهة الرف)

• وزن الجهاز: 1.45 كجم

• الأبعاد المادية: 5.1 سم × 20.3 سم × 24.4 سم

• حالة التشغيل: استرداد تلقائي بمجرد عودة جهد الإدخال إلى النطاق المحدد

• متطلبات التبريد: حمل حراري طبيعي ضمن بيئة الرف 3300/05

النشر التشغيلي الصناعي

محطات فرعية للتيار المستمر عن بعد

في محطات خطوط أنابيب النفط والغاز أو المحطات الفرعية للتيار المستمر عن بعد حيث لا تتوفر شبكة التيار المتردد الرئيسية، يستخدم 3300/14-01-20-01 بنوك بطاريات 24V أو 48V تيار مستمر موجودة. وهذا يضمن بقاء حماية الآلات نشطة حتى أثناء انقطاع التيار المتردد الكامل للمصنع.

حماية الأصول الدوارة الحيوية

توفر الوحدة جهد الإثارة لمسبار التقارب والمستشعرات الزلزالية على الضواغط والمضخات واسعة النطاق. يضمن خرجها عالي التيار أن كل محول في إعداد متعدد القنوات يتلقى جهدًا ثابتًا، مما يمنع انحراف الإشارة أو الإنذارات الكاذبة.

أنظمة السلامة المدعومة بالبطارية

لتطبيقات الإغلاق الطارئ الحيوية (ESD)، يسمح مصدر الطاقة هذا بالتيار المستمر بدمج رف المراقبة 3300 في ناقل التيار المستمر غير المنقطع للمصنع. وهذا يوفر مستوى من موثوقية الحماية مستقل عن الشبكة الكهربائية القياسية.

المراقبة البحرية والساحلية

يتم نشر 3300/14 بشكل متكرر على المنصات البحرية والسفن حيث يكون توزيع التيار المستمر قياسيًا. إن بنيتها المقاومة للاهتزاز وحماية الصمامات ضد أخطاء القطبية تجعلها مثالية للظروف الصعبة لمراقبة الآلات البحرية.

الأسئلة الشائعة

س: هل يمكنني تثبيت وحدتين 3300/14 في رف واحد للتكرار؟

ج: لا. تم تصميم بنية الرف 3300/05 لوحدة تزويد طاقة واحدة. تم تصميم 3300/14 بسعة عالية التحمل تسمح لها بتزويد رف كامل بالطاقة بمفردها دون الحاجة إلى وحدة احتياطية.

س: ماذا يحدث إذا تم تبديل أسلاك إدخال التيار المستمر عن طريق الخطأ؟

ج: يتميز 3300/14-01-20-01 بحماية ضد القطبية العكسية. في حالة التوصيل غير الصحيح، سينفجر صمام داخلي لحماية بطاقات المراقبة الحساسة والمحولات في بقية الرف.

س: هل تعيد هذه الوحدة التشغيل تلقائيًا بعد انخفاض الجهد؟

ج: نعم. تتضمن الوحدة دوائر حماية من الجهد المنخفض والجهد الزائد. إذا خرجت الطاقة عن النطاق، فستتوقف لحماية النظام وتستأنف التشغيل تلقائيًا بمجرد استقرار جهد الإدخال.

س: هل هذه الوحدة متوافقة مع طاقة التيار المتردد 110V؟

ج: لا، هذا محول تيار مستمر إلى تيار مستمر مخصص. لتطبيقات طاقة التيار المتردد، ستحتاج إلى وحدات تزويد الطاقة من السلسلة 3300/10 أو 3300/12.

س: كيف أعرف ما إذا كان مصدر الطاقة يعمل بشكل صحيح؟

ج: تتضمن اللوحة الأمامية عادةً مؤشر LED يظل مضيئًا عندما تكون الفولتية الناتجة ضمن النطاق الصحيح ليعمل رف المراقبة.
