نظرة عامة على المنتج

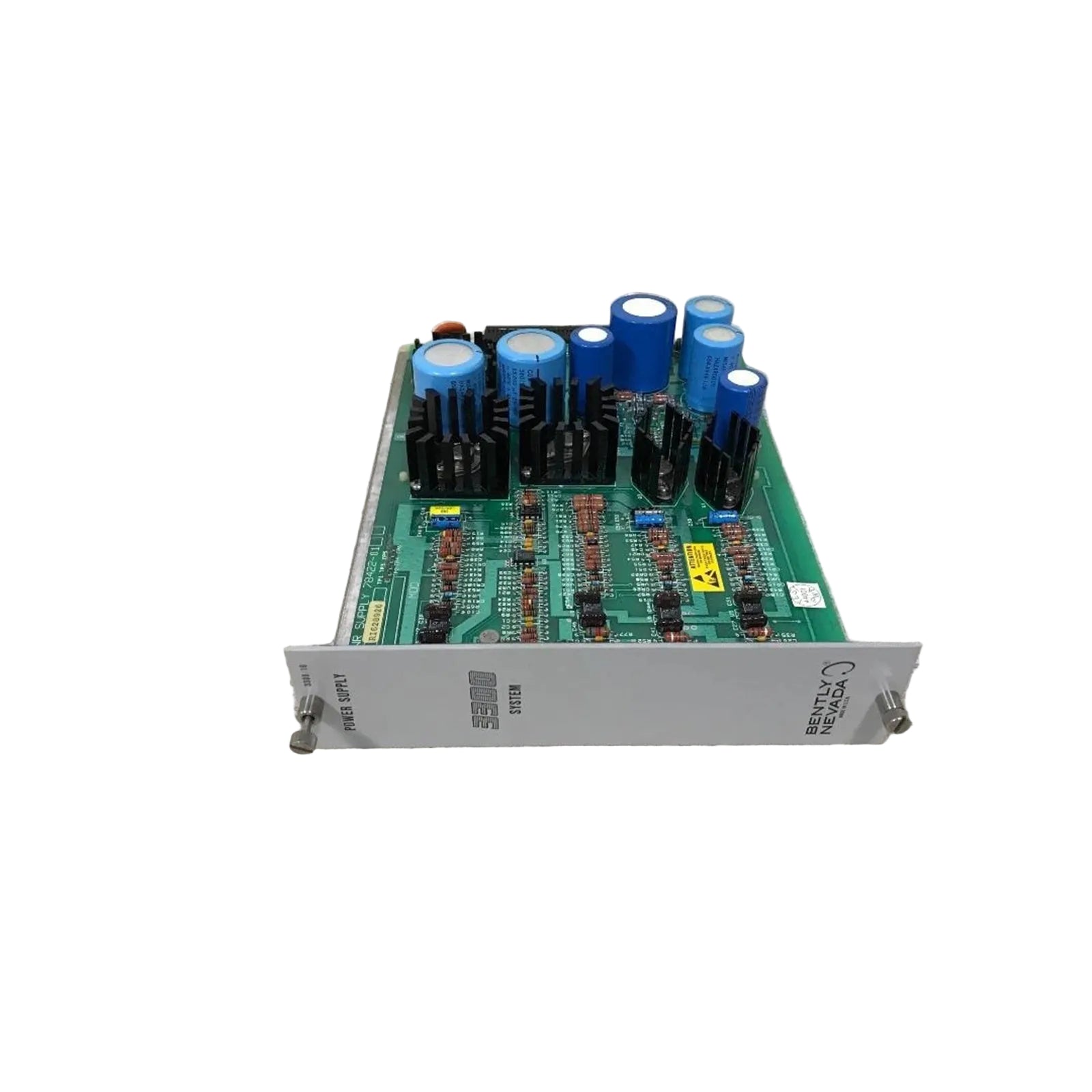

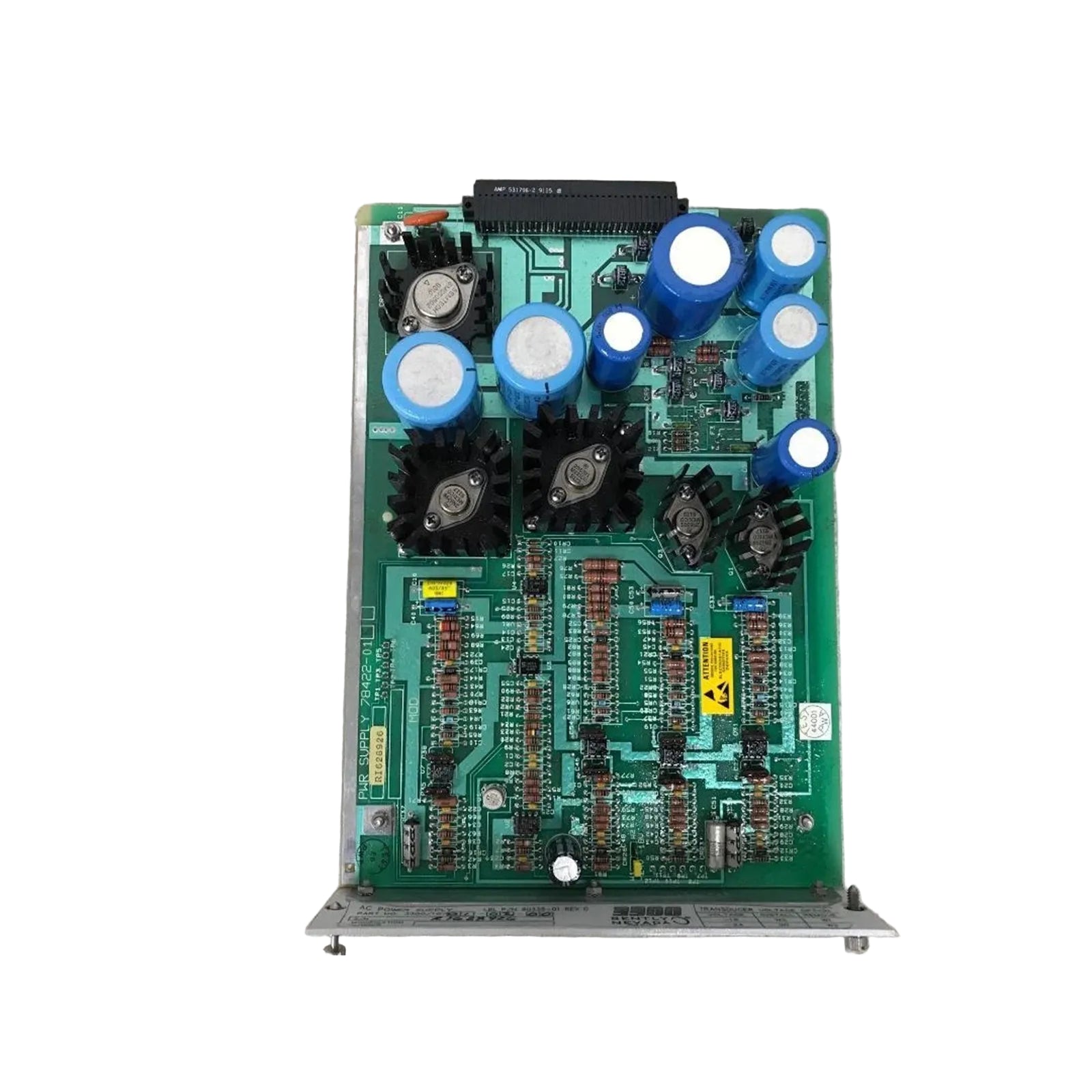

وحدة Bently Nevada 3300/10-01-02-00 هي وحدة تحويل طاقة تيار متردد عالية الموثوقية تم تصميمها خصيصًا لنظام حماية الآلات من السلسلة 3300. تعمل هذه الوحدة كمصدر رئيسي للطاقة للحامل بأكمله، وتشغل الفتحة المخصصة في أقصى اليسار (الموضع 1) وتحول جهد خط التيار المتردد القياسي إلى جهود تيار مستمر منظمة مطلوبة بواسطة بطاقات المراقبة ومحولات المجال. تم تصميم بنيتها القوية للخدمة الشاقة لدعم ما يصل إلى 12 جهاز مراقبة فردي - مما يسهل ما يصل إلى 36 قناة من بيانات الاهتزاز أو السرعة - دون الحاجة إلى وحدة طاقة ثانوية أو احتياطية في نفس الهيكل. من خلال استخدام موصلات التثبيت الإيجابي بدلاً من المفاتيح الميكانيكية لاختيار الجهد، توفر 3300/10 استقرارًا فائقًا في البيئات الصناعية عالية الاهتزاز وتطبيقات المناطق الخطرة.

المواصفات الفنية وهيكل الأجهزة

تم تصميم وحدة الطاقة هذه لتدوم طويلاً ولإجراء تعديلات بسيطة في الميدان، وتتميز بتصميم إدخال مزدوج الجهد يستوعب معايير الطاقة العالمية.

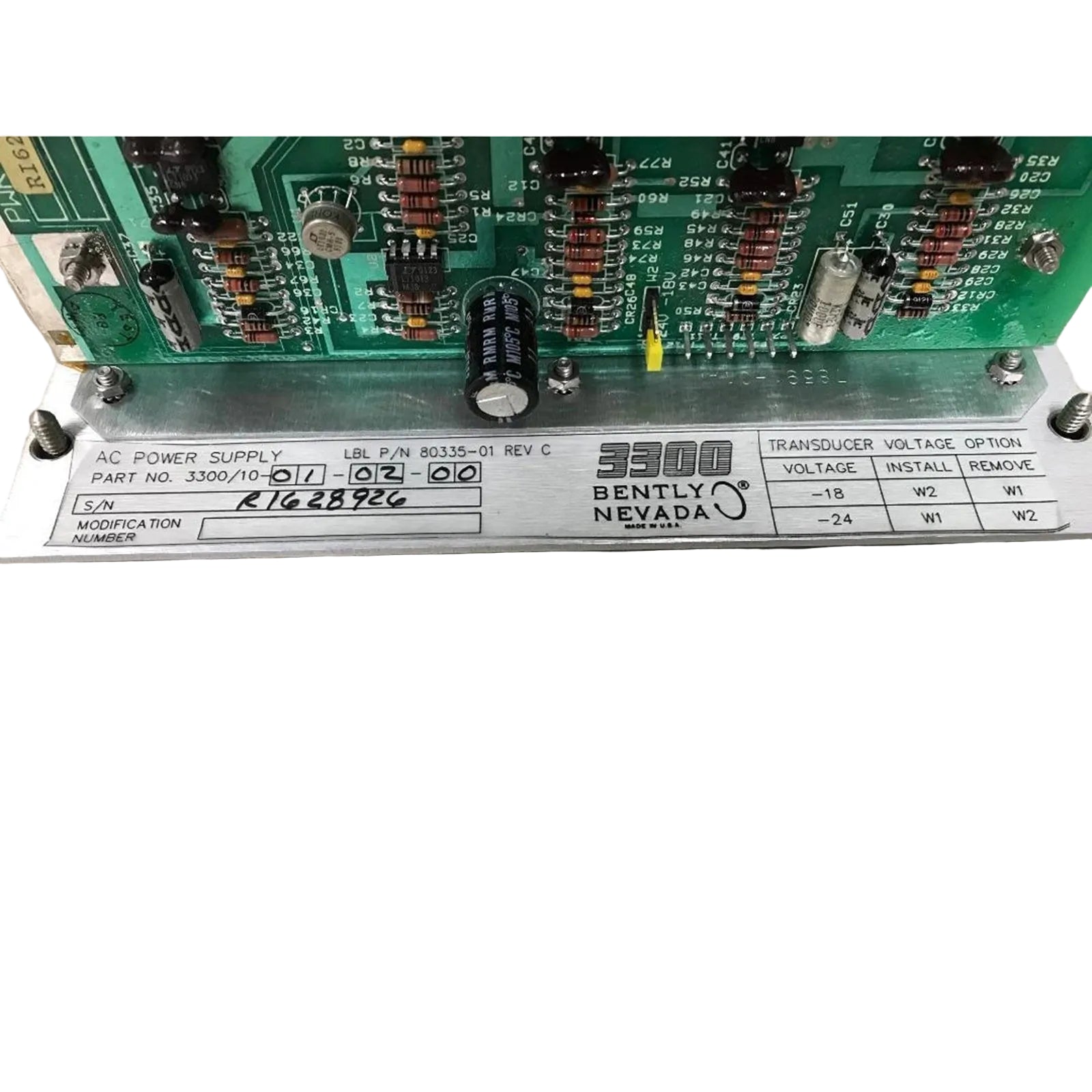

• تعريف الموديل: 3300/10-01-02-00

• نطاق جهد الإدخال: قابل للاختيار 115 فولت تيار متردد (95 إلى 125 فولت تيار متردد) أو 220 فولت تيار متردد (190 إلى 250 فولت تيار متردد)

• قدرة الإخراج: تدعم ما يصل إلى 12 وحدة مراقبة وأجهزة الاستشعار المرتبطة بها

• نطاق التردد: 47 إلى 63 هرتز

• موضع الوحدة: الفتحة المخصصة 1 (الموضع الأيسر)

• طريقة اختيار الجهد: كابل توصيل داخلي واستبدال صمام خارجي (لا توجد حاجة لأدوات خاصة)

• العزل: قوة عازلة عالية للحماية من ارتفاعات الخط

• الوزن الصافي: 1.45 كجم

• الأبعاد المادية: 24.1 سم × 5.0 سم × 24.4 سم

• الحالة التنظيمية: متوافق مع موافقات وكالة المناطق الخطرة عبر تصميم موصل التثبيت الإيجابي

• الشركة المصنعة: Bently Nevada (الولايات المتحدة الأمريكية)

الاستخدام الصناعي وتطبيقات النظام

الطاقة الحرجة لمراقبة التوربينات

يعد 3300/10-01-02-00 هو قلب أنظمة الحماية للتوربينات البخارية والضواغط الطاردة المركزية عالية السرعة. يضمن، حتى في الحوامل ذات الـ 12 فتحة المحملة بالكامل، حصول كل مسبار تقارب ومستشعر زلزالي على طاقة نظيفة ومنظمة لمنع انحراف الإشارة أو الأعطال الكاذبة.

موثوقية البيئات الخطرة

في منشآت النفط والغاز أو معالجة المواد الكيميائية، فإن استخدام موصلات التثبيت الإيجابي لاختيار الجهد يجعل هذه الوحدة أكثر أمانًا وموثوقية من البدائل القائمة على المفاتيح. يقلل هذا التصميم من مخاطر التغيرات العرضية في الجهد ويلبي متطلبات السلامة الصارمة للبيئات المتطايرة.

توحيد المرافق العالمية

يمكن لفرق الصيانة توحيد استخدام وحدة طاقة واحدة عبر المواقع الدولية. نظرًا لأن 3300/10 يمكن تبديلها بين التشغيل بجهد 110 فولت و 220 فولت بحركة بسيطة للكابل الداخلي، فإنها تبسط مخزون قطع الغيار لمجموعات قطع الغيار العالمية.

صيانة الحامل القديم

باعتبارها مكونًا أساسيًا من سلسلة 3300، فإن وحدة إمداد الطاقة هذه حيوية لتمديد العمر التشغيلي للبنية التحتية الحالية لحماية الآلات في محطات توليد الطاقة، وتوفر بديلًا مباشرًا لوحدات الطاقة القديمة أو المعطلة.

الأسئلة الشائعة

س: هل يمكن لوحدة 3300/10-01-02-00 دعم حاملاً بأكثر من 12 جهاز مراقبة؟

ج: لا، تم تصميم حامل السلسلة 3300 ليتسع بحد أقصى 12 فتحة مراقبة. تم تصميم 3300/10 لتوفير تيار كهربائي كافٍ لملء جميع الفتحات المتاحة في حامل 3300 القياسي بحجم 19 بوصة.

س: هل يمكن تغيير جهد الإدخال من 115 فولت إلى 220 فولت أثناء تشغيل النظام؟

ج: لا. يتطلب تغيير الجهد تحريك موصل داخلي واستبدال الصمام الخارجي. يجب إيقاف تشغيل الحامل وفصله عن التيار الكهربائي قبل إجراء هذا التعديل لضمان سلامة الفني.

س: هل تتطلب وحدة إمداد الطاقة هذه وحدة احتياطية في نفس الحامل؟

ج: تم تصنيف تصميم 3300/10 للخدمة الشاقة خصيصًا للتعامل مع أقصى حمل لنظام 3300 بمفرده. تشير Bently Nevada إلى أن وحدة إمداد طاقة ثانية في نفس الهيكل ليست مطلوبة أبدًا.

س: ماذا يحدث إذا احترق الصمام في 3300/10؟

ج: سيؤدي احتراق الصمام إلى فقدان كامل للطاقة في الحامل، مما يتسبب في انتقال جميع أجهزة المراقبة إلى حالة "غير سليمة". يقع الصمام في الجزء الخلفي من وحدة إمداد الطاقة ويجب استبداله بالتقييم الصحيح لجهد الإدخال المختار.

س: هل توفر هذه الوحدة الطاقة للمحولات (المجسات) أيضًا؟

ج: نعم، توفر 3300/10 جهد التيار المستمر المنظم الذي تقوم وحدات المراقبة الفردية بعد ذلك بتوزيعه على محولات المجال وأجهزة استشعار Proximitor.
