تم تكوينAllen-Bradley 2711P-T6C20D8 (طرفية واجهة المشغل البشري HMI 2711P-T6) لتصور واجهة الآلة البشرية ومدخلات المشغل في الوقت الفعلي في شبكات EtherNet/IP المحددة، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

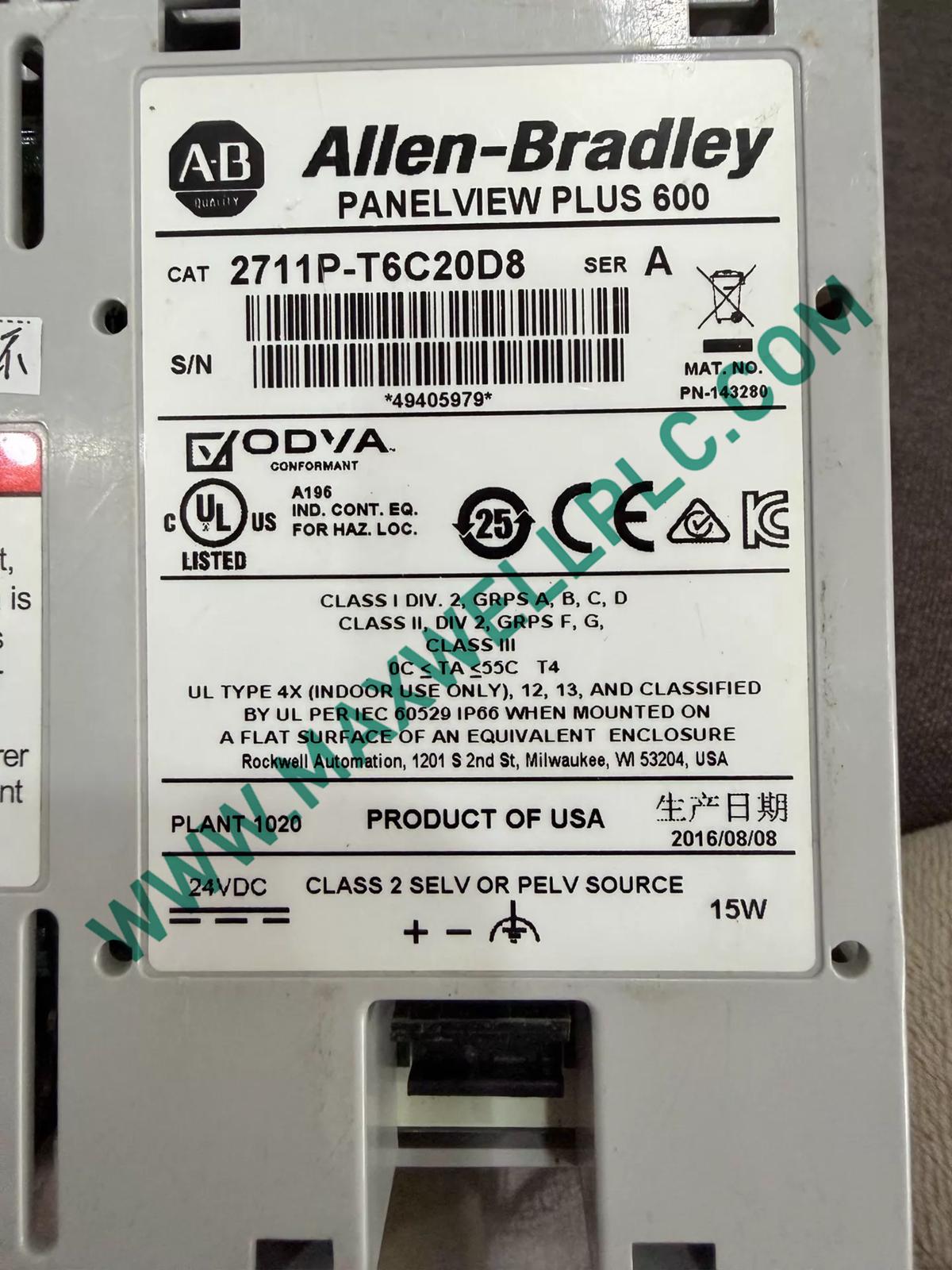

تسمية طراز الأجهزة

يحدد رقم الكتالوج 2711P-T6C20D8 التكوين المادي لمنصة PanelView Plus 600. تشير التسمية الحرفية "T" إلى نظام إدخال شاشة لمس مقاومة تناظرية، بينما تحدد "6" حجم شاشة 5.7 بوصة. يحدد المعرف "C20" شاشة عرض ملونة نشطة المصفوفة مقترنة بمنفذ اتصال EtherNet/IP مدمج، ومنفذ تسلسلي RS-232، وواجهتين مضيفتين USB. يشير الرمز "D" إلى متطلبات طاقة الإدخال من 18 إلى 32 فولت تيار مستمر، ويشير "8" إلى ذاكرة قياسية مع بيئة تشغيل Windows CE.

المعلمات الفيزيائية والكهربائية

نقل بيانات EtherNet/IP وسلامة البرامج الثابتة

يقوم Allen-Bradley 2711P-T6C20D8 بنقل علامات العملية مباشرة عبر شبكات Profinet / EtherNet/IP المحددة إلى وحدات تحكم Logix المتزامنة. يحافظ التكامل عالي السرعة للوحة الخلفية داخل محرك المنطق الداخلي للطرفية على التوافق المستمر لومضات البرامج الثابتة، مما يمنع فقدان حزم بيانات التحكم ويضمن التنفيذ المحدد لمدخلات شاشة المشغل.

مخزون العبوة

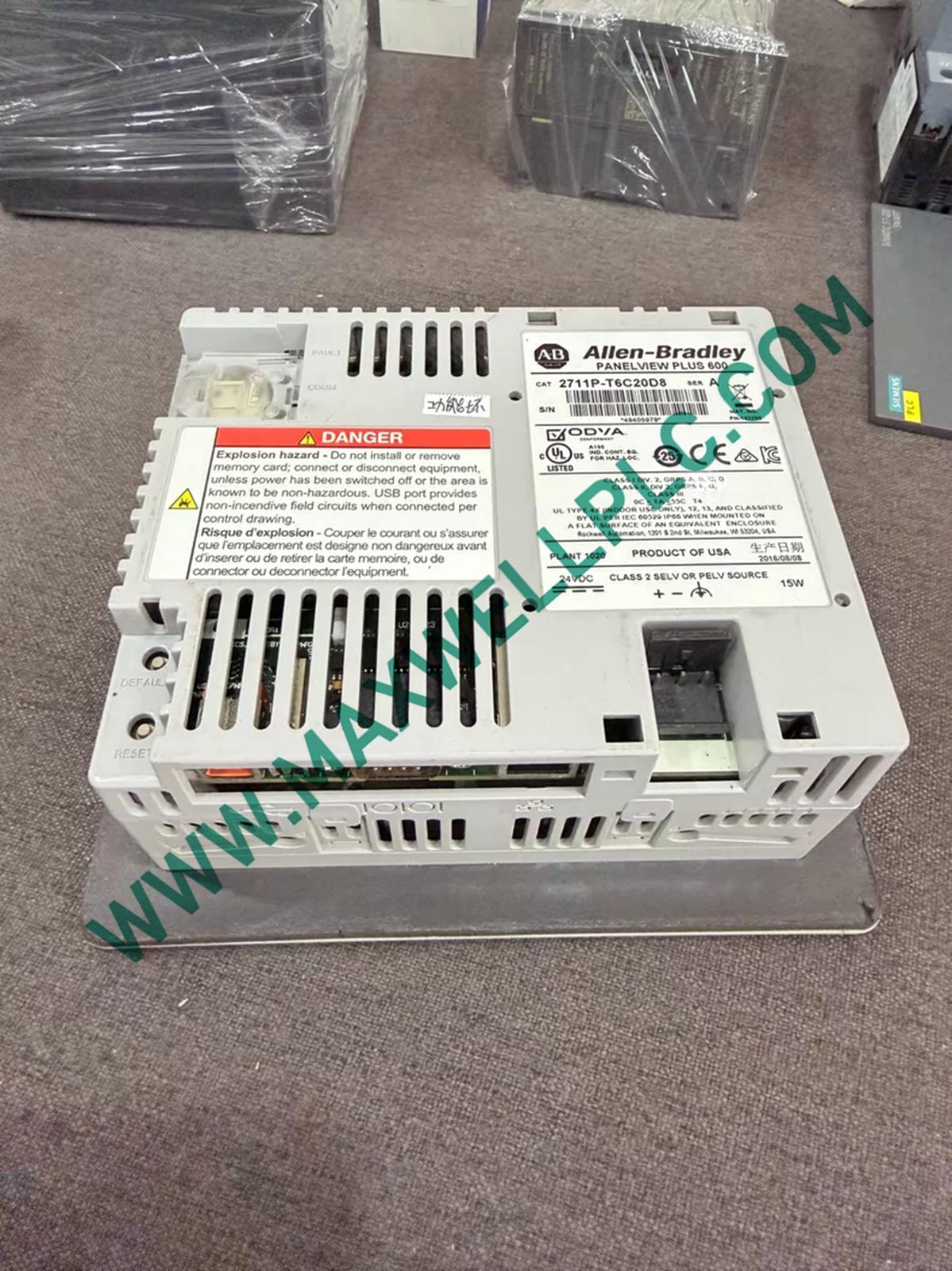

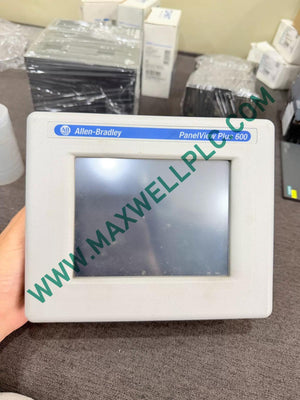

• 1 × وحدة طرفية PanelView Plus 600 طراز 2711P-T6C20D8

• 1 × موصل طاقة تيار مستمر قابل للإزالة بقطبين

• 4 × رافعات تثبيت اللوحة

بروتوكولات تركيب وتوصيل اللوحة

• تحضير فتحة التركيب

  • اقطع فتحة لوحة التركيب بدقة إلى 123 × 156 ملم. تأكد من أن سمك اللوحة يتراوح بين 1.5 ملم و 4.8 ملم لضمان ضغط الختم البيئي.

• تأمين رافعة التركيب

  • أدخل الطرفية في فتحة اللوحة. أدخل أربعة رافعات تثبيت في الفتحات الجانبية وشد براغي التثبيت بالتساوي إلى 0.7 إلى 0.9 نيوتن متر لتجنب التشوه.

• توصيل خط إدخال التيار المستمر

  • قم بتجريد موصلات النحاس 18 إلى 14 AWG المصنفة عند 75 درجة مئوية إلى 7 ملم. قم بتوصيل الأسلاك بقابس طرفي تزويد التيار المستمر وشد براغي المشبك إلى 0.6 نيوتن متر.

• تأريض لسان التأريض

  • ثبّت حزام تأريض نحاسي منخفض المقاومة (بحد أدنى 14 AWG) من لسان التأريض الطرفي مباشرة إلى قضيب التأريض الوظيفي للخزانة.

مصفوفة الأسئلة الشائعة التشغيلية

• ما هي سياسة التوصيل السريع لموصل طاقة التيار المستمر؟

  لا تقم بفصل أو إدخال كتلة طاقة التيار المستمر أثناء تنشيط طاقة الخط. يجب عزل طاقة الإمداد قبل صيانة موصلات الطرفية الكهربائية.

• ما هو أقصى تيار اندفاع يحدث عند تشغيل دائرة 24 فولت تيار مستمر؟

  تُظهر مرحلة تحويل الطاقة الداخلية ذروة تيار تدفق عابر تصل إلى 5 أمبير لمدة أقل من 2 مللي ثانية عند التنشيط.

• كيف يؤثر وميض البرامج الثابتة المتقطع على تشغيل النظام؟

  يؤدي انقطاع التيار الكهربائي أثناء نقل البرامج الثابتة إلى تلف صورة نظام التشغيل، مما يتطلب استعادة البرامج الثابتة باستخدام واجهة بطاقة ذاكرة خارجية.

• ما هو تصنيف حماية حاوية IP الذي تحافظ عليه الشاشة الأمامية؟

  يحقق الإطار الأمامي تصنيف NEMA Type 12, 13, 4X (للاستخدام الداخلي فقط) وختم IP66 عند تركيبه بشكل صحيح في فتحة لوحة مع حشيات سليمة.

• ما هو أقصى قيود للمسافة لاتصال RS-232 التسلسلي؟

  يجب ألا يتجاوز الخط التسلسلي 15 مترًا من طول الكابل المحمي لمنع تدهور جهد الإشارة عند الاتصال بوحدات التحكم النظيرة.

• هل يمكن إجراء محاذاة اللمس دون الوصول إلى قائمة البرنامج؟

  يمكن بدء معايرة اللمس عن طريق توصيل لوحة مفاتيح USB وتشغيل روتين تشخيص الأجهزة أثناء تسلسلات بدء تشغيل النظام.

• ما هو تنسيق نظام الملفات المطلوب لمحركات أقراص فلاش USB الخارجية؟

  يجب تنسيق وسائط تخزين USB المستخدمة لتسجيل بيانات التشغيل ونقل البرامج الثابتة بتقسيم نظام ملفات FAT32 القياسي.

• هل يمكن استبدال مجموعة إضاءة خلفية LCD في الميدان على طراز 5.7 بوصة؟

  لا، مصدر ضوء الإضاءة الخلفية CCFL أو LED مدمج داخل وحدة العرض محكمة الغلق بحجم 5.7 بوصة ولا يمكن صيانته بشكل مستقل في الميدان.
