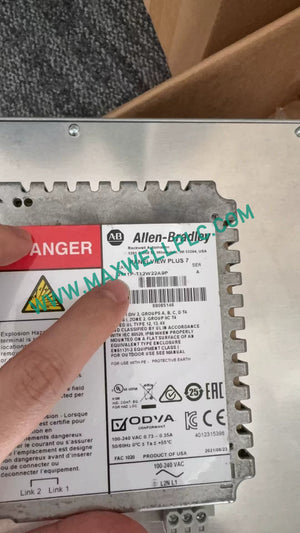

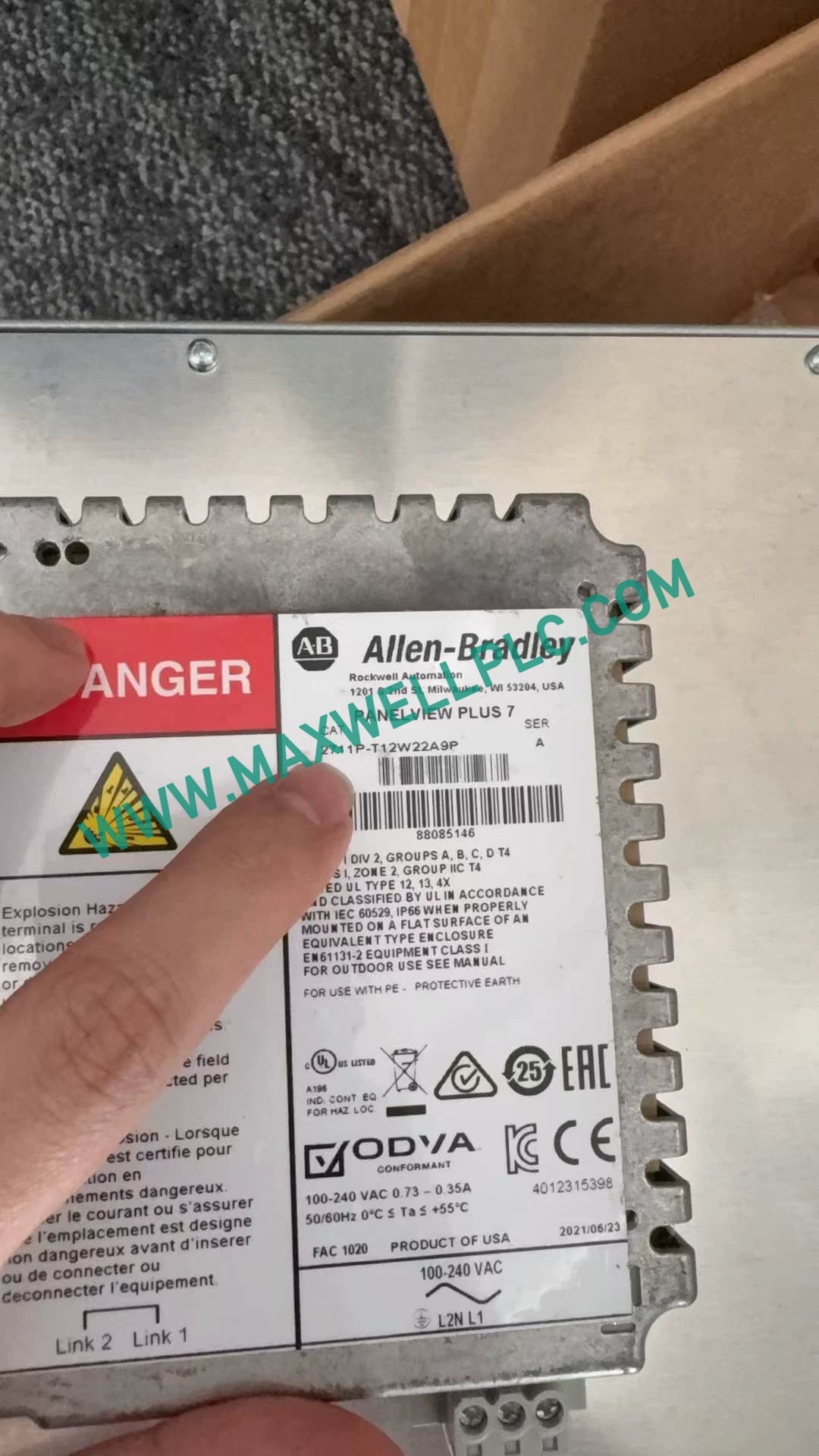

تعمل محطة Allen-Bradley 2711P-T12W22A9P، والمُفهرسة أيضًا باسم PanelView Plus 7 HMI Terminal، كمكون أجهزة مخصص لتصوير العمليات الرسومية وإدخال المشغل ضمن شبكات EtherNet/IP.

تسمية وتكوين رقم الطراز

• 2711P: رقم نشرة عائلة منتجات PanelView Plus.
• T: آلية إدخال واجهة شاشة لمس مقاومة تناظرية.
• 12W: شاشة TFT ملونة عريضة 12.1 بوصة بدقة WXGA 1280 × 800.
• 2: تصنيف طراز الأداء يوفر ذاكرة موسعة واتصال إيثرنت مزدوج.
• 2: منفذا اتصالات إيثرنت مزدوجان 10/100 Base-T يدعمان طوبولوجيا الحلقة (DLR).
• A: تكوين إدخال طاقة التيار المتردد (100-240 فولت تيار متردد عند 50-60 هرتز).
• 9: تخطيط العلامة التجارية القياسي بدون تكوينات شعار مخصصة.
• P: ملف تعريف منصة أجهزة سلسلة الأداء.

المواصفات الفيزيائية والكهربائية

EtherNet/IP الحتمية وتنفيذ البرامج الثابتة

تعالج هذه المحطة ملفات تعريف الاتصال الحتمية عبر واجهات RJ45 المزدوجة والمكونة لمرونة شبكة Device Level Ring (DLR). تتصل الوحدة مباشرة بوحدات التحكم الآلي القائمة على Logix، وتعتمد على توافق فلاش البرامج الثابتة لمزامنة علامات وحدة التحكم بدون طبقات برمجية وسيطة. تمنع كفاءة الاتصال العالية في اللوحة الخلفية فقدان الحزم أثناء فترات استطلاع النظام القصوى، مما يضمن تحديثات الحالة الرسومية في الوقت الفعلي وتنفيذ إشارة التحكم الموثوق به عبر البنى الأساسية للتشغيل الآلي عالية السرعة.

محتويات العبوة وتفاصيل المجموعة

• 1 × محطة HMI طراز Allen-Bradley 2711P-T12W22A9P
• 1 × مجموعة موصل كتلة طرفية قابلة للإزالة للطاقة تيار متردد
• 1 × مجموعة مشبك تثبيت مختوم من المصنع (8 قطع)
• 1 × قالب قص وورقة تعليمات التركيب

تركيب الخزانة وقواعد الأسلاك البيئية

• تحضير فتحة اللوحة

  تحقق من أن فتحة اللوحة تطابق أبعاد الفتحة 218 × 312 ملم. تأكد من أن حواف الفتحة نظيفة وخالية من الشوائب للحفاظ على سلامة الختم الصحيحة ضد الحشية.

• تركيب مشبك التثبيت

  أدخل الطرف في الفتحة. قم بتركيب جميع مشابك التثبيت الثمانية بالتساوي حول إطار الحافة، وشد البراغي بالتتابع بحد أقصى لعزم دوران يتراوح من 0.9 إلى 1.1 نيوتن متر لمنع تشوه الحافة.

• إرشادات طاقة التيار المتردد والتأريض

  قم بتوصيل أسلاك التيار المتردد الواردة (100-240 فولت تيار متردد) باستخدام سلك نحاسي من 14 إلى 18 AWG إلى كتلة طرفية لولبية مزودة. قم بإنشاء كابل أرضي وظيفي مخصص ومنخفض المعاوقة مباشرة من مسمار الأرض الموجود في الهيكل الخلفي إلى قضيب التوصيل الأرضي الرئيسي للوحة.

• توجيه كابل إيثرنت

  قم بتوجيه كابلات STP (Shielded Twisted Pair) من الفئة 5e أو الفئة 6 بعيدًا عن محركات التيار المتردد ذات الجهد العالي والأحمال الحثية الثقيلة لتقليل التداخل الكهرومغناطيسي عبر منافذ الشبكة المزدوجة.

العمليات التشغيلية للنظام والأسئلة الشائعة حول التشخيص

• هل تدعم هذه المحطة التوصيلات المباشرة بمحولات إيثرنت أحادية المنفذ غير DLR؟

  نعم، يمكن أن تعمل المنافذ المزدوجة في تكوينات خطية أو تعمل عبر توصيلات أحادية، شريطة أن تتطابق أوضاع التبديل الداخلية مع إعداد شبكة IP للوحة.

• ما هو أقصى عزم دوران موصى به لمشابك تثبيت الحافة الأمامية؟

  يجب أن يتم شد براغي مشبك التثبيت بدقة بين 0.9 و 1.1 نيوتن متر للحفاظ على أختام السوائل NEMA 4X و IP66 دون كسر الإطار.

• هل يمكن توسيع سعة التخزين الفلاش الداخلية للمستخدم عبر أجهزة خارجية؟

  يمكن توسيع سعة التخزين الخارجية باستخدام بطاقات Secure Digital (SD) القياسية أو محركات أقراص فلاش USB لتسجيل البيانات وعمليات النسخ الاحتياطي للبرامج الثابتة.

• هل يمكن تشغيل الطراز 2711P-T12W22A9P مباشرة بواسطة سكة طاقة تحكم 24 فولت تيار مستمر؟

  لا، تم تصميم هذا النموذج المحدد خصيصًا لمدخل طاقة تيار متردد 100-240 فولت ولن يعمل على إمدادات 24 فولت تيار مستمر.

• ما هي حدود الذاكرة التي تنطبق على ملفات تطبيق المشغل في وقت التشغيل؟

  تخصص منصة سلسلة الأداء ذاكرة وصول عشوائي (RAM) مخصصة للنظام تسمح لتطبيقات وقت التشغيل بحجم يصل إلى حوالي 450 ميجابايت.

• هل تدعم الشاشة التي تعمل باللمس إيماءات اللمس المتعدد مثل التكبير بالقرص؟

  لا، تستخدم الوحدة لوحة لمس تناظرية مقاومة أحادية اللمس محسنة لإدخال إصبع واحد، يمكن تشغيلها بقفازات العمل الصناعية.

• ما هي حدود درجة الحرارة المحيطة التي تنطبق عند تركيب الجهاز داخل حاوية؟

  يجب أن تظل درجة حرارة الهواء المحيطة بالهيكل الخلفي بين 0 و 55 درجة مئوية لمنع التقييد الحراري للمعالج الداخلي.

• كيف يتم تحديث إصدارات البرامج الثابتة للجهاز؟

  يتم تنفيذ تحديثات البرامج الثابتة عبر أداة ControlFLASH عبر اتصال EtherNet/IP نشط أو يتم تحميلها مباشرة باستخدام حزمة تمهيد بطاقة SD.
