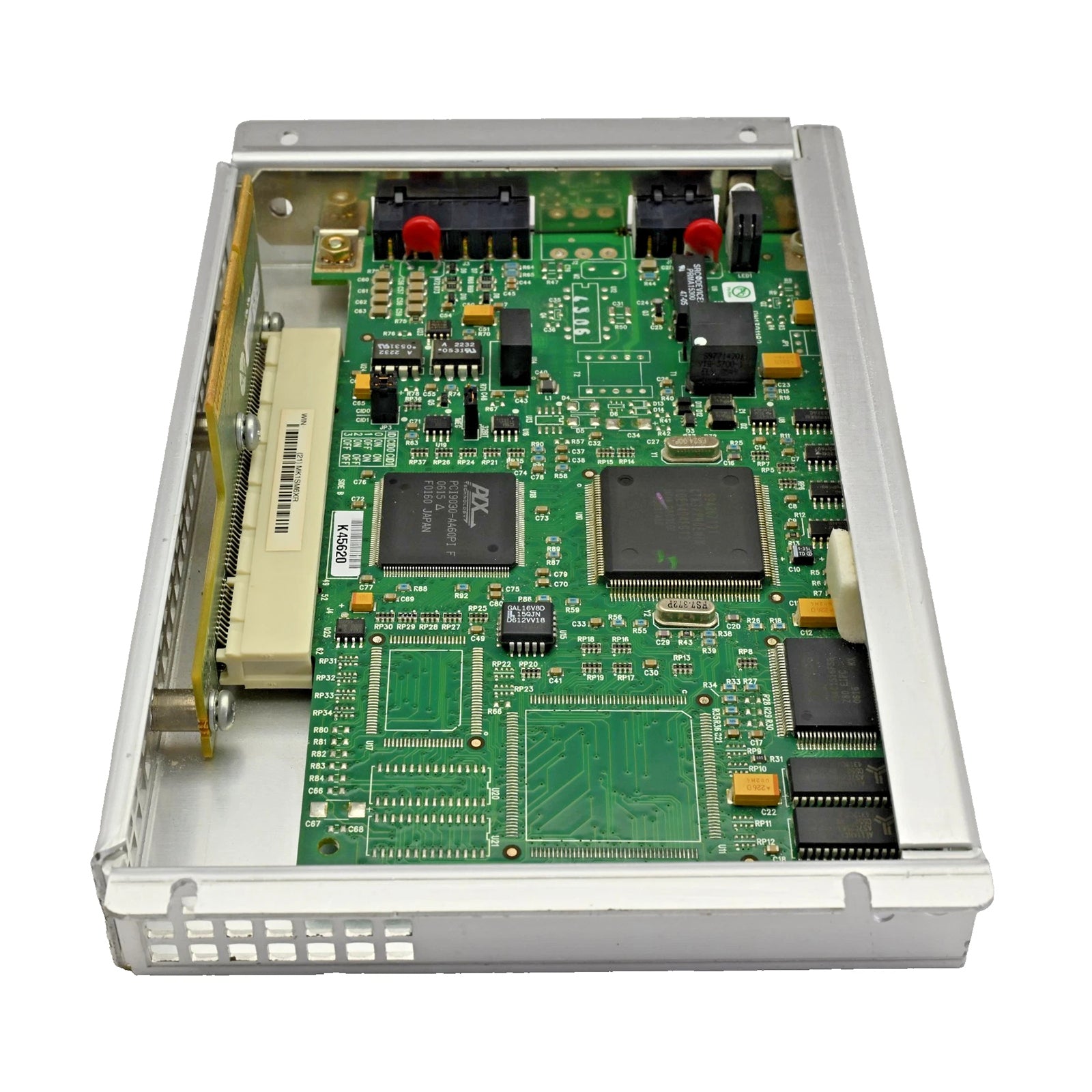

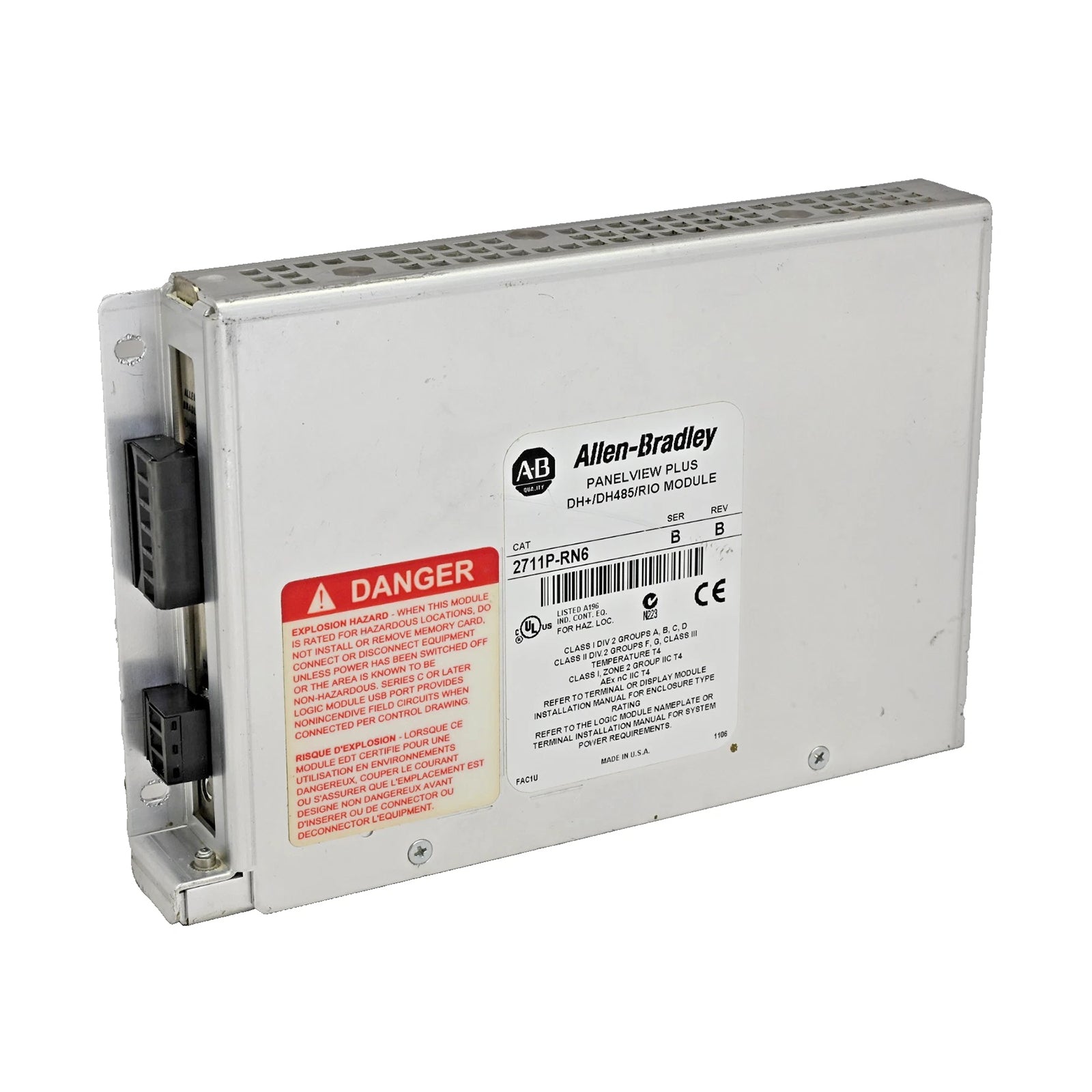

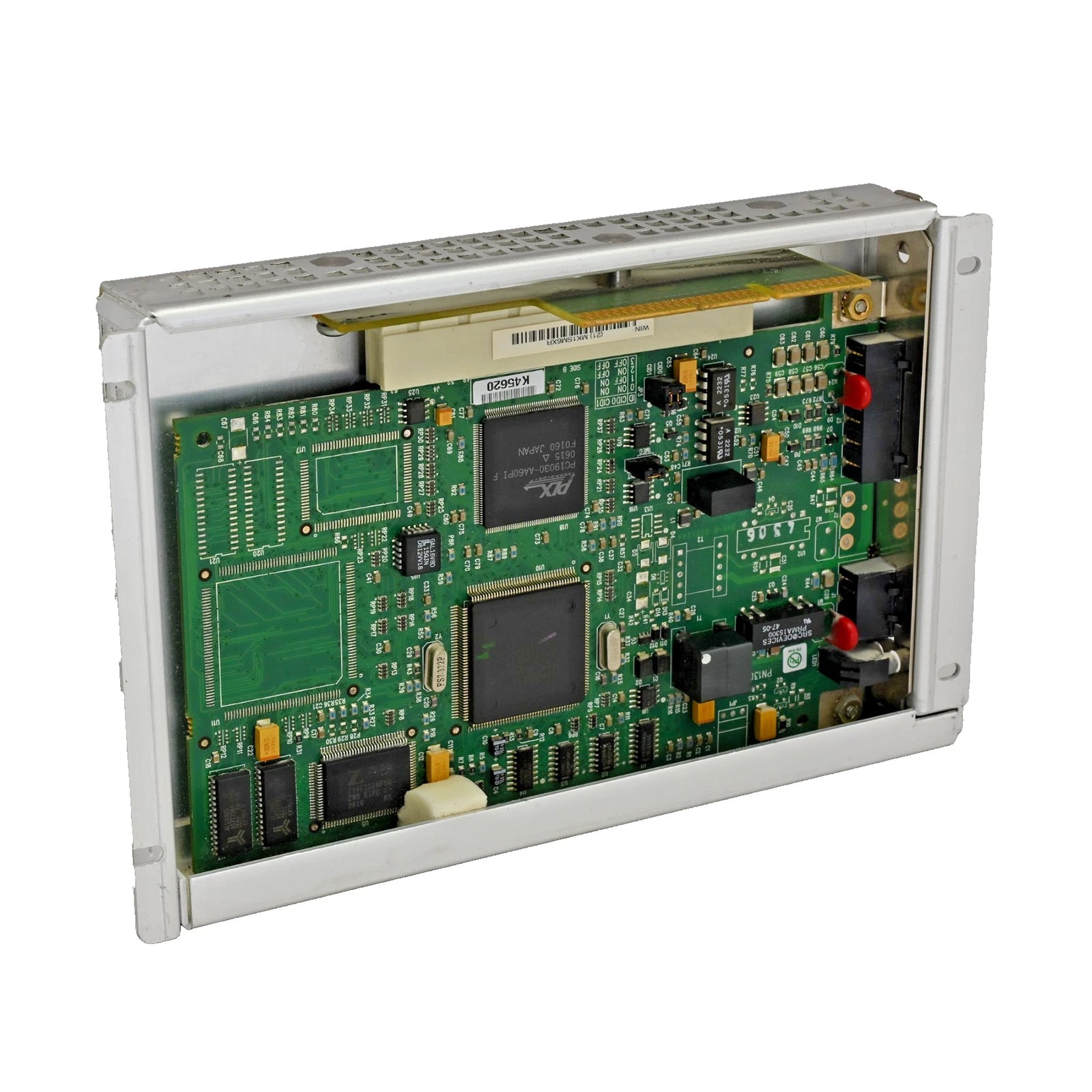

تعمل وحدة الاتصال Allen-Bradley 2711P-RN6، المُفهرسة أيضًا باسم وحدة الاتصال 2711P-RN6، كمكون أجهزة مخصص لاتصال شبكة Data Highway Plus (DH+) وRemote I/O (RIO) وDH-485 ضمن منصات محطة التشغيل PanelView Plus.

مصفوفة النموذج والبنية الفيزيائية

تعمل وحدة 2711P-RN6 كمحول توسعة مثبت على واجهة وحدة المنطق لمحطات التشغيل المتوافقة. تدعم هذه الأجهزة الاتصال ثنائي البروتوكول عبر منافذ مادية مميزة: موصل Phoenix ذو 3 دبابيس لشبكات DH+ وRIO، وموصل Phoenix ذو 6 دبابيس لإشارات DH-485. تستخدم هذه الوحدة منطق واجهة سلبي لربط حركة مرور ناقل المحطة الداخلي بتخطيطات كابلات الشبكة الخارجية.

مواصفات الأجهزة

سمات التحكم الصناعي والاتصالات

تلتزم وحدة 2711P-RN6 بمتطلبات سرعة اتصال ناقل Allen-Bradley للوحة الخلفية لتكامل محطة التشغيل القديمة. تدعم الوحدة بيئات شبكة Profinet أو EtherNet/IP الحتمية بشكل غير مباشر عبر تكوين برنامج المحطة. يتم التعامل مع توافق تحديث البرامج الثابتة من خلال وحدة منطق المحطة المضيفة، مما يضمن أن تظل برامج التشغيل متوافقة مع إصدار البرامج الثابتة للمحطة المثبتة. تدعم الوحدة هياكل السلسلة المتتالية التي تتطلب كابل Belden 1770-CD (Blue Hose) لشبكات DH+/RIO وكابل Belden 3106A أو 9842 لشبكات DH-485 للحفاظ على سلامة الإشارة على مسافات طويلة من الكابلات.

معلومات الطلب

• وحدة محول الاتصال 2711P-RN6.

• موصلات كتلة طرفية Phoenix (مثبتة مسبقًا).

• مسامير تثبيت لتوصيل وحدة المنطق بشكل آمن.

• الوثائق الفنية ودليل التثبيت.

إرشادات التثبيت الميداني

• دورة الطاقة: اعزل محطة التشغيل عن مصدر الطاقة 24 VDC قبل تثبيت الوحدة لمنع حدوث قصر في الدارة الخلفية.

• المحاذاة: قم بمحاذاة دبابيس واجهة الوحدة مع رأس وحدة المنطق بعناية لتجنب ثني الملامسات.

• التثبيت: اربط جميع مسامير التثبيت المتوفرة لضمان اتصال ميكانيكي صلب بهيكل المحطة.

• التأريض: تأكد من تأريض درع DH+ إلى نقطة التأريض المخصصة على كابل الشبكة لمنع تزاوج التداخل الكهرومغناطيسي.

• الكابلات: استخدم تخفيف الضغط المناسب لجميع وسائط الشبكة المتصلة لتجنب الإجهاد الميكانيكي على موصلات Phoenix.

اللوجستيات والشحن

• وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

• الشحن عبر DHL/FEDEX/UPS.

• جميع الوحدات مؤمنة في عبوات صناعية مضادة للكهرباء الساكنة لمنع تلف التفريغ الكهروستاتيكي أثناء النقل.

الأسئلة المتكررة

• ما الذي يسبب جهد الفجوة غير المستقر؟

  لا توفر وحدة 2711P-RN6 قياسات جهد الفجوة؛ هذا الاستعلام غير ذي صلة بنطاق عمل وحدة الاتصال.

• كيف يتم اختبار صحة المسبار؟

  تجري الوحدة اختبارات ذاتية داخلية عند التشغيل؛ يشير مؤشر LED الأحمر الثابت إلى فشل تسلسل الاختبار الذاتي.

• هل يمكن للمسبار العمل في البيئات الخطرة؟

  يتطلب التثبيت في البيئات الخطرة تصنيف غلاف مناسب؛ لا تقم بتوصيل الكابلات أو فصلها أثناء تشغيل الطاقة لتجنب تقوس كهربائي.

• ما هي كابلات التمديد المتوافقة؟

  يلزم كابل Belden Blue Hose (1770-CD) القياسي لبروتوكولات DH+ للحفاظ على مطابقة المعاوقة.

• كيف يتم التحقق من صحة الوحدة؟

  تتم مراقبة صحة الوحدة عبر مؤشرين LED؛ يشير الأخضر الثابت إلى أن الجهاز متصل بالإنترنت ويتلقى رمز شبكة.

• ما هو العمر الافتراضي المتوقع؟

  الوحدة هي جهاز واجهة سلبي ذو حالة صلبة مصمم لدورات حياة التحكم الصناعي القياسية عند التشغيل ضمن الحدود الحرارية المحددة.
