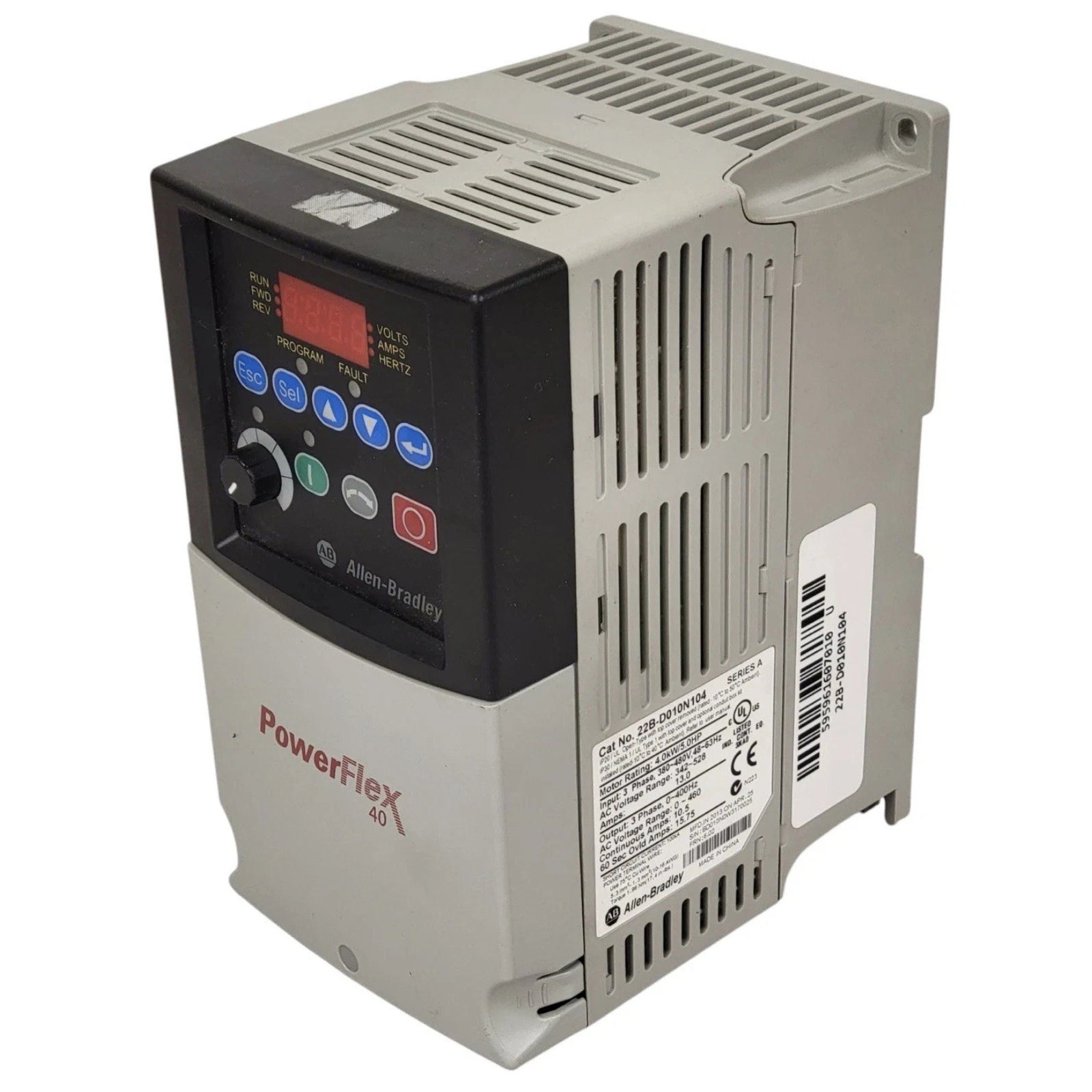

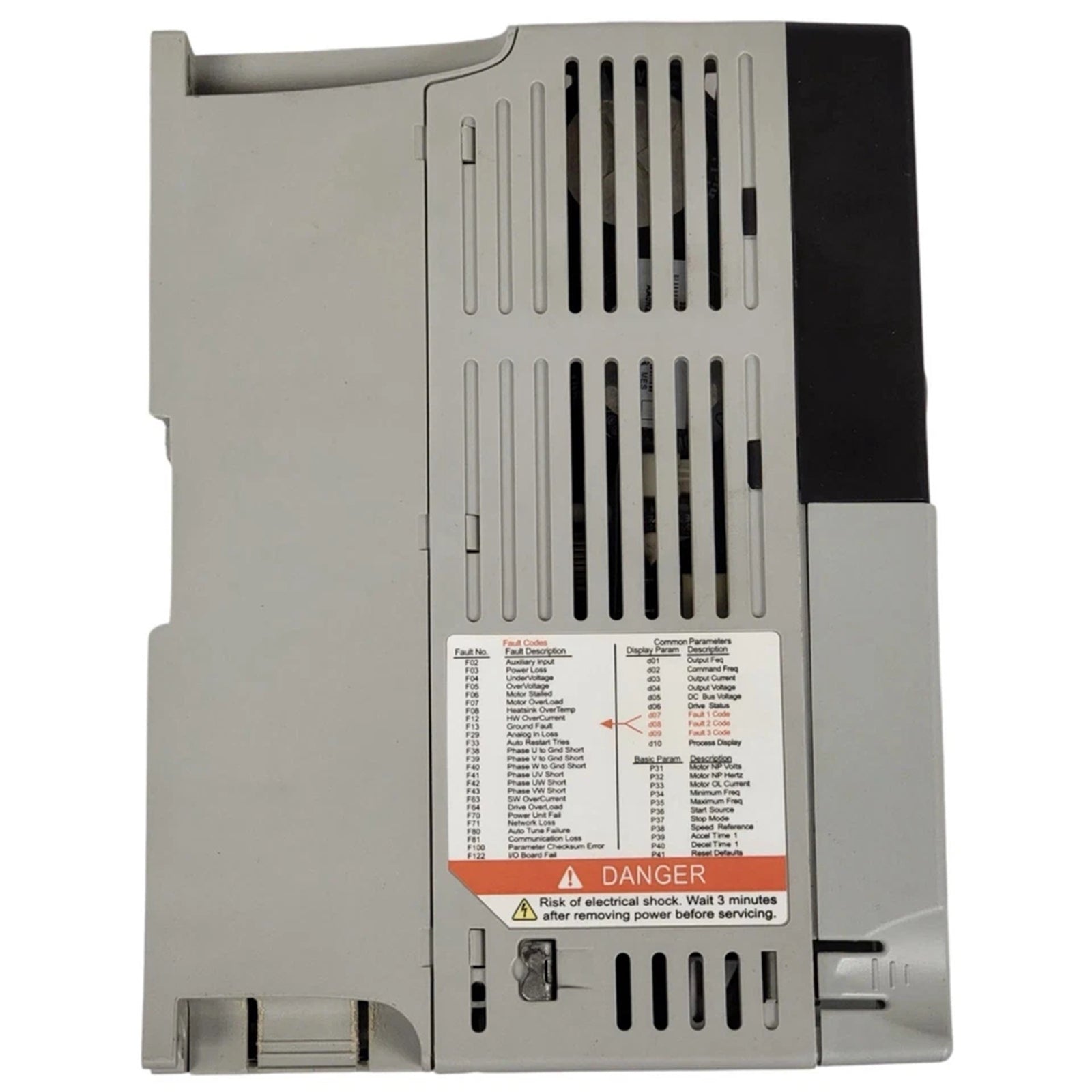

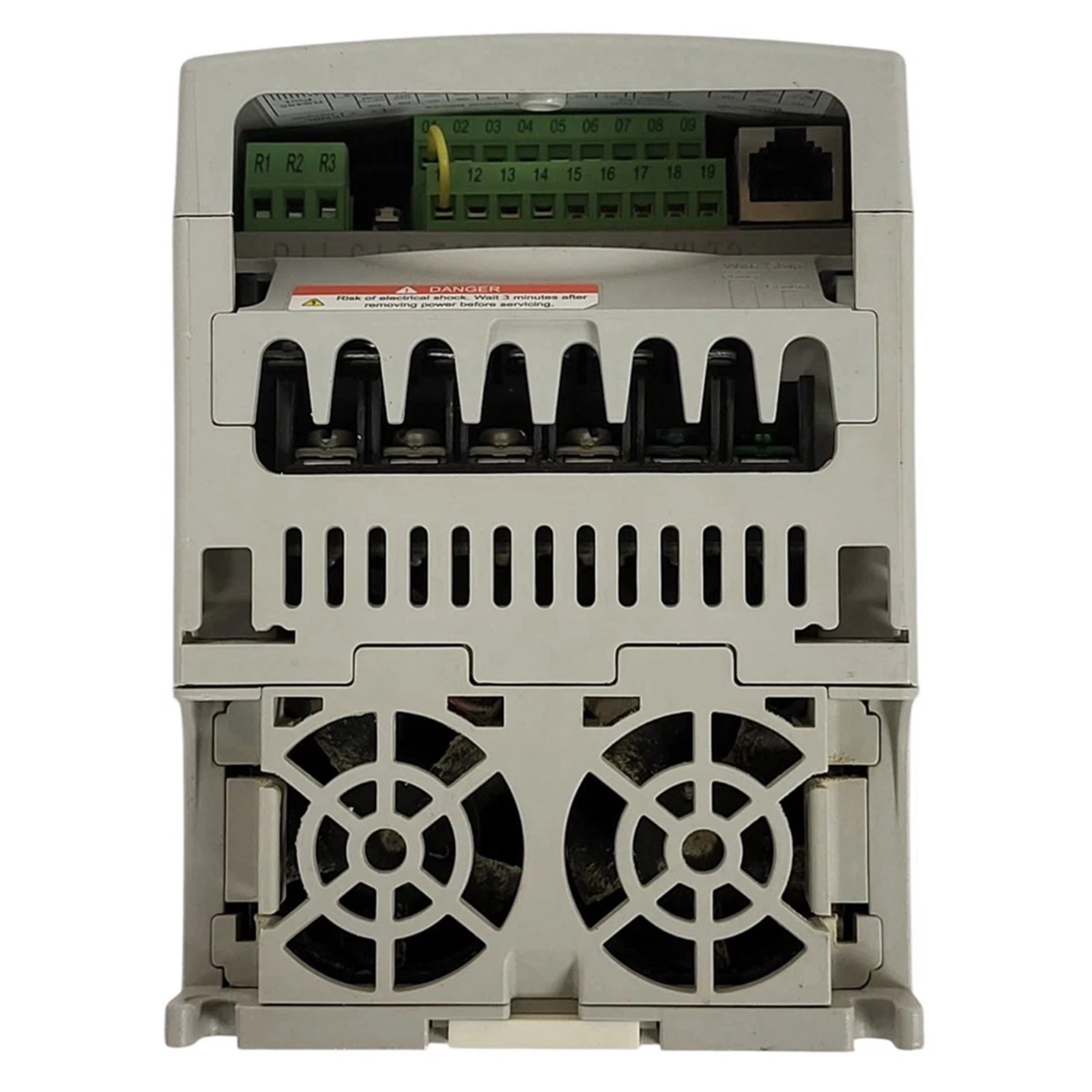

22B-D010N104 محرك تيار متردد PowerFlex 40 من ألن برادلي
-
الأبعاد: 10 × 13.2 × 18 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين محرك Allen-Bradley 22B-D010N104 (محرك التيار المتردد 22BD010N104) للتحكم في محركات التردد المتغير في منصات التشغيل الصناعية، وهو يوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لتنظيم سرعة المحركات الحثية ثلاثية الأطوار.
مصفوفة تحديد الطراز
يحدد 22B-D010N104 تكوينًا محددًا للأجهزة ضمن عائلة منتجات PowerFlex 40. يشير تحديد الطراز إلى سعة خرج تبلغ 4 كيلووات (5 حصان)، محسّنة للتشغيل على مصادر دخل ثلاثية الأطوار بجهد 460 فولت تيار متردد، مما يسهل التحكم القياسي في المحركات الحثية عبر مختلف التطبيقات الصناعية.
مواصفات الأجهزة
| المعلمة | المواصفة |
| الطراز | 22B-D010N104 / 22BD010N104 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.88 كجم |
| أبعاد الشحن | 10 × 13.2 × 18 سم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية |
| استهلاك الطاقة | 4 كيلووات (5 حصان) |
| تصنيف الإدخال | 3 أطوار، 460 فولت تيار متردد، 48-63 هرتز |
| تردد الخرج | 0-400 هرتز |
| تيار الخرج | 13 أمبير |
خصائص التحكم في المحركات الصناعية
تستخدم الوحدة برامج ثابتة داخلية للتحكم في المحركات القائم على المعلمات. يتم دعم التنفيذ الحتمي عبر واجهات الاتصال التي تسمح بالاندماج في الشبكة. يتضمن تصميم المحرك توافق الفلاش للبرامج الثابتة لدعم التحديثات لخوارزميات التحكم ومنطق الإدخال/الإخراج، مما يحافظ على التوافق مع شبكات EtherNet/IP أو غيرها من طوبولوجيا الشبكات الحتمية التي تتطور وتستخدم غالبًا في أنظمة المحركات المنسقة.
معلومات الطلب
-
1 x محرك تيار متردد 22B-D010N104
-
1 x مجموعة طرف توصيل للمستخدم
-
1 x دليل تعليمات التثبيت
إرشادات التثبيت الميداني
-
استقرار التركيب:
قم بتركيب المحرك في وضع رأسي على سطح مستوٍ غير قابل للاحتراق لضمان تدفق الهواء المناسب للمشتت الحراري وتبديد الحرارة.
-
فصل الأسلاك:
قم بتوجيه إشارات التحكم ذات الجهد المنخفض وكابلات الطاقة عالية الجهد في قنوات منفصلة للتخفيف من اقتران التداخل الكهرومغناطيسي.
-
متطلبات التأريض:
تأكد من توصيل هيكل المحرك بأرض مشترك باستخدام موصل منخفض المعاوقة لتقليل الضوضاء والحفاظ على الجهد المرجعي للنظام.
-
مسافة التهوية:
حافظ على مسافة خالية لا تقل عن 10 سم فوق وتحت وحدة المحرك لتسهيل التبريد بالحمل الحراري أثناء التشغيل عند الحمل الأقصى.
الأسئلة المتداولة
-
هل يمكن تبديل هذا المحرك على الساخن أثناء توصيل الطاقة؟
لا. يجب فصل طاقة الإدخال ويجب السماح لمكثفات ناقل التيار المستمر بالتفريغ تمامًا قبل إجراء أي استخراج مادي أو الوصول إلى الأطراف.
-
هل يدعم المحرك تحديثات البرامج الثابتة؟
نعم. يدعم المتحكم توافق الفلاش للبرامج الثابتة، مما يسمح للمستخدمين بتحديث خوارزميات التحكم الداخلية عبر المنفذ التسلسلي أو وحدة خيار الاتصال.
-
هل تردد الخرج قابل للتعديل أثناء التشغيل؟
نعم. يمكن تعديل تردد الخرج في الوقت الفعلي عبر لوحة المفاتيح المدمجة أو إشارات مرجعية خارجية (على سبيل المثال، 0-10 فولت تيار مستمر أو 4-20 مللي أمبير).
-
ما هي عواقب تجاوز حد تيار الخرج؟
سيقوم المحرك ببدء فصل التيار الزائد على مستوى الأجهزة وتعطيل ترانزستورات الخرج لمنع تلف جسر العاكس أو المحرك المتصل.
-
هل يمكن لهذه الوحدة العمل بمدخل أحادي الطور؟
لا. طراز 22B-D010N104 مصمم خصيصًا للطاقة ثلاثية الأطوار؛ سيؤدي استخدام مدخل أحادي الطور إلى أعطال نقص الجهد أو تلف الجسر.
-
هل يتم الاحتفاظ بالمعلمات الداخلية في حالة انقطاع التيار الكهربائي؟
نعم. يتم تخزين جميع التكوينات المبرمجة ومعلمات المحرك في ذاكرة غير متطايرة (EEPROM) وتبقى سليمة أثناء دورات الطاقة.
-
ما هو عزم الدوران المطلوب لمسامير الأطراف؟
ارجع إلى ملصق غطاء المحرك للحصول على قيم عزم الدوران المحددة؛ بشكل عام، تأكد من وجود اتصال قوي لمنع نقاط التلامس عالية المقاومة التي تسبب تسخينًا موضعيًا.
-
هل يحتوي المحرك على قدرة تجاوز مدمجة؟
لا. هذا الطراز هو VFD قياسي؛ يلزم وجود دائرة توصيل تجاوز خارجية إذا كانت هناك حاجة إلى قدرة بدء تشغيل آمنة عبر الخط.
