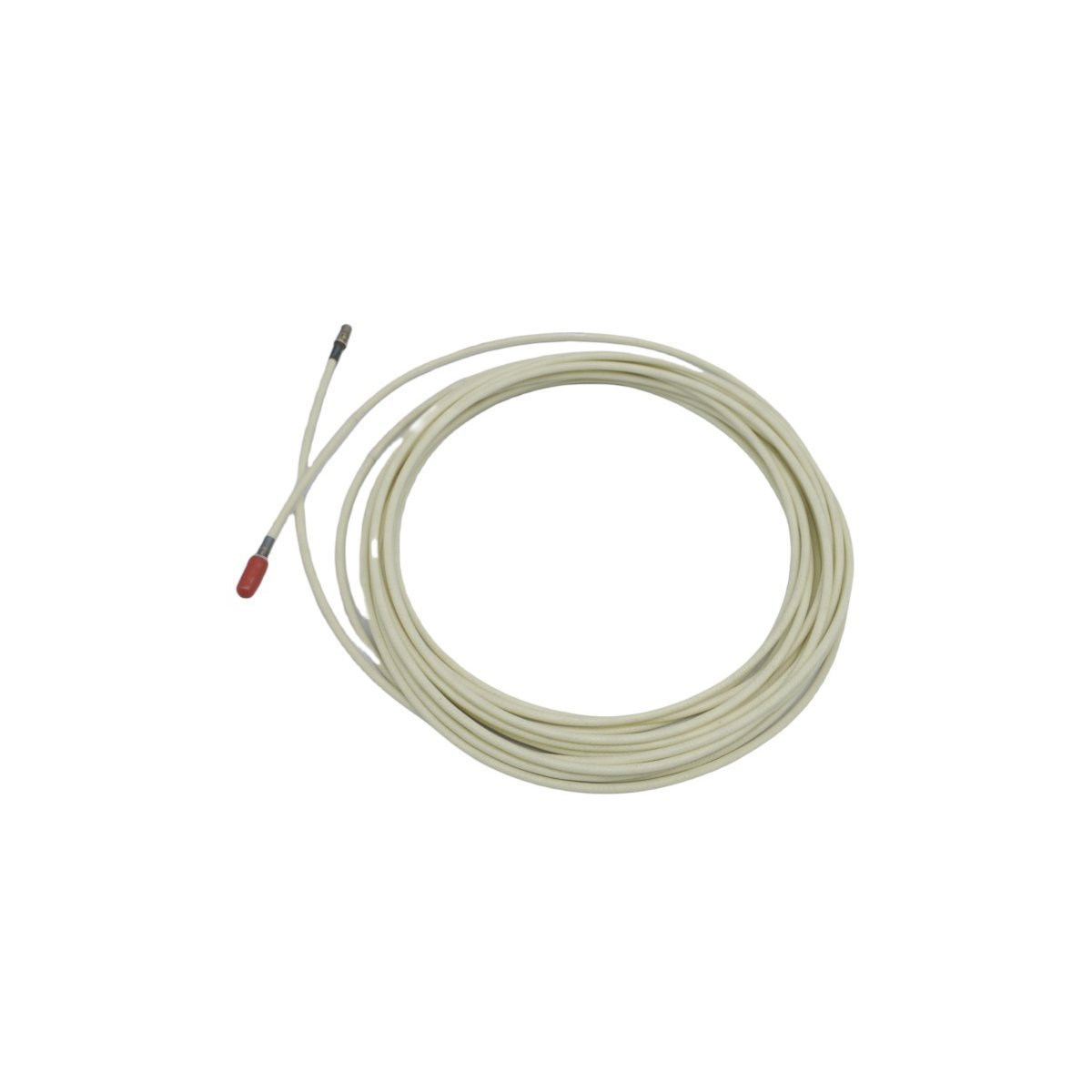

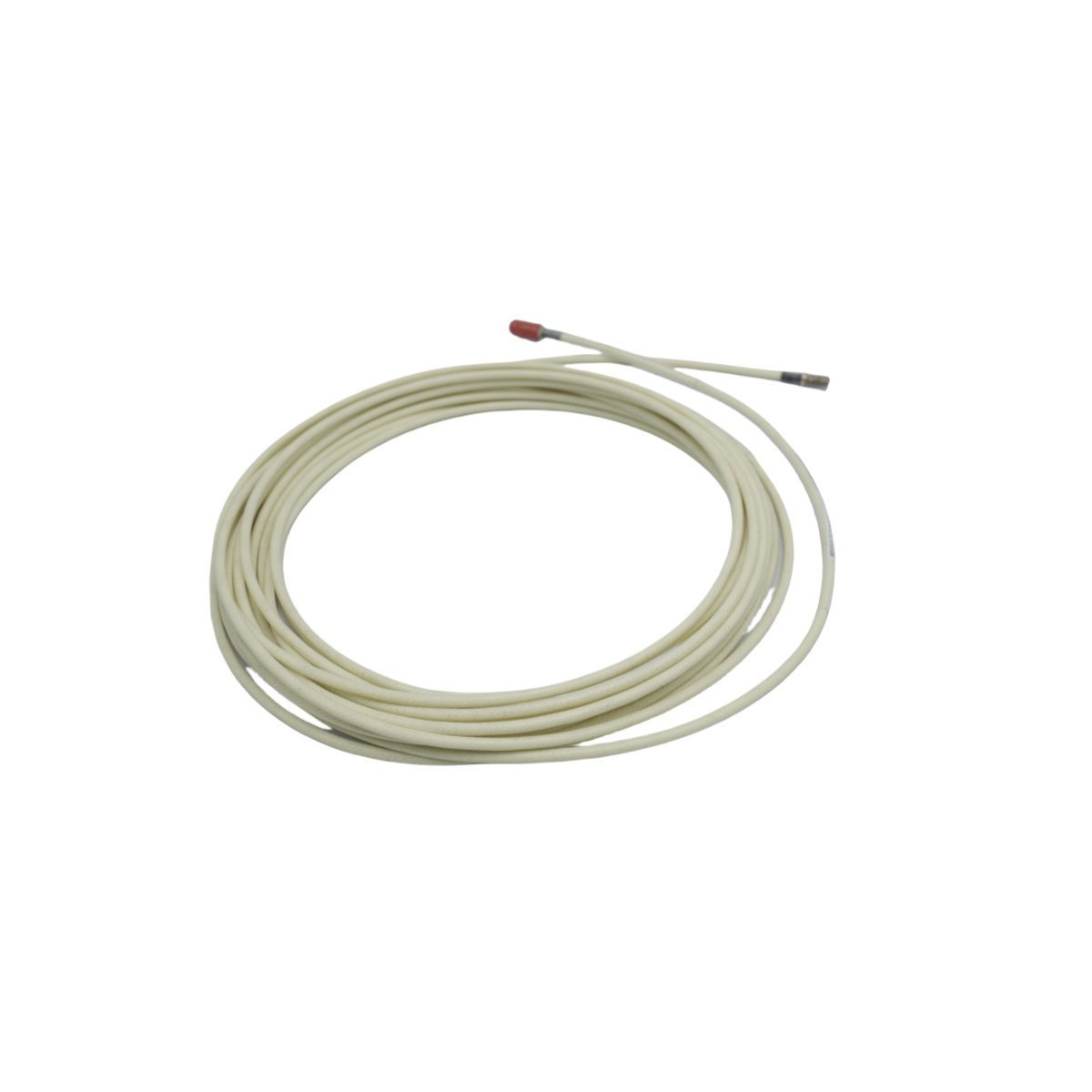

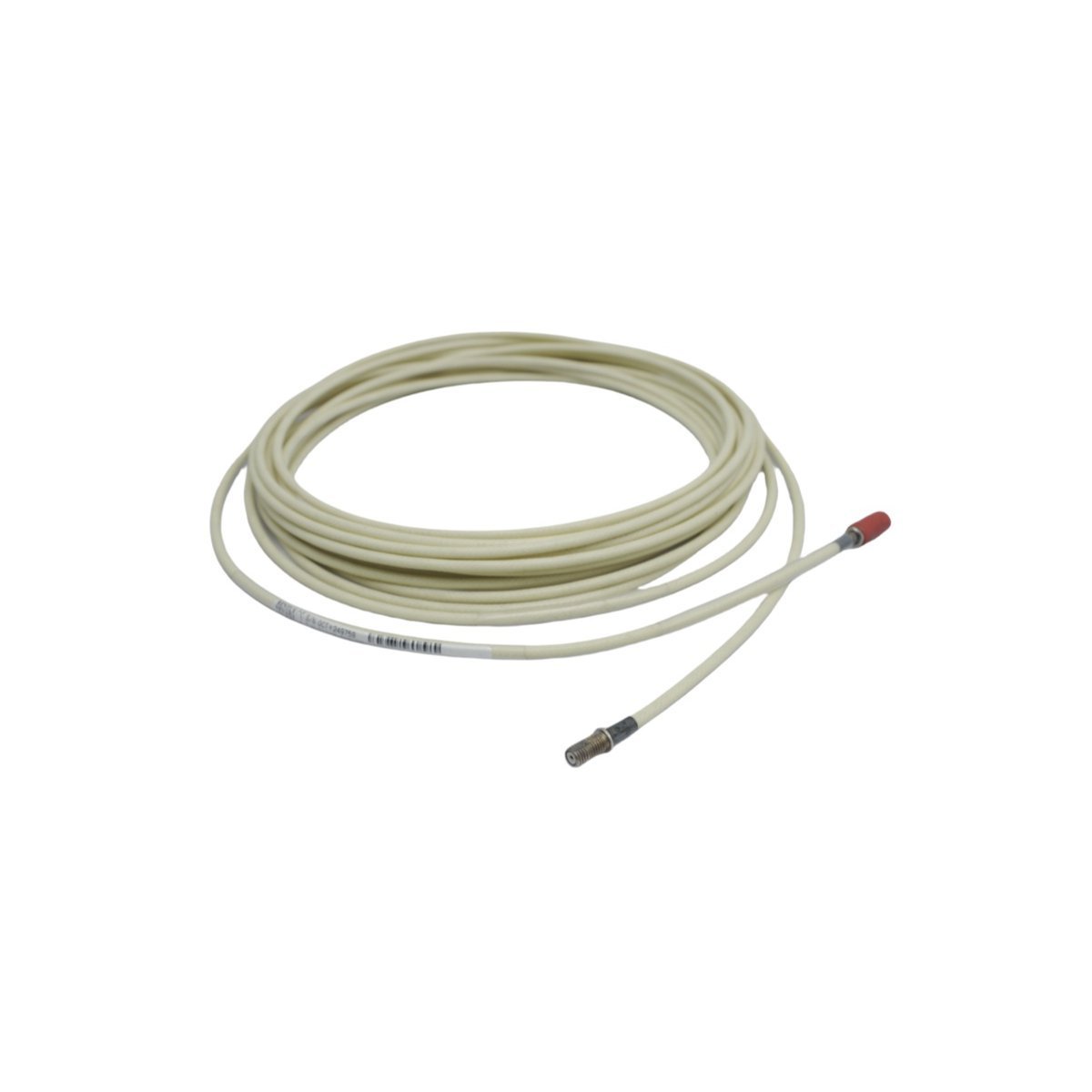

تم تكوين Bently Nevada 21747-080-01 (مسبار Proximitor 21747-080-01) لاستشعار إزاحة العمود في أنظمة حماية الماكينات القديمة، وهو يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتوليد إشارة التيار الدوامي لمراقبة موضع الدوار.

مصفوفة تحديد الطراز

تستخدم سلسلة 21747 رمز تكوين محددًا للإشارة إلى الأبعاد المادية للمسبار والتوافق الكهربائي. يشير اللاحقة -080-01 إلى حجم السن، وطول الهيكل، وتكوين الكابل المطلوب للتكامل مع منصة محول Proximitor من سلسلة 7200.

المواصفات الفنية

ديناميكيات المحول الكهربائية والميكانيكية

تتطلب مراقبة ديناميكيات الدوار الموثوقة معايرة ثابتة لمسبار التيار الدوامي لضمان بقاء خرج الجهد في علاقة خطية مع الفجوة المقاسة. أثناء تشغيل الموقع، يجب على الفنيين إجراء التحقق من جهد الفجوة (أهداف -10 VDC) عند خرج مستشعر Proximitor للتأكد من أن المسبار متمركز ضمن نطاق التشغيل الخطي الخاص به. يعد الحفاظ على قمع التداخل إلزاميًا؛ يجب أن تكون الدروع المحورية مستمرة ومؤرضة حصريًا عند واجهة الشاشة لمنع الضوضاء الكهرومغناطيسية وحلقات التأريض من تعريض إشارة الاهتزاز للخطر.

معلومات الطلب

• مسبار Proximitor 21747-080-01

• تجميع كابل محوري متكامل

• صواميل قفل تثبيت من الفولاذ المقاوم للصدأ

• ورقة بيانات التركيب الفني

بروتوكولات التركيب الميداني

• تجهيز السطح: تأكد من أن منطقة عمود الهدف خالية من الطلاءات غير الموصلة أو الأكسدة أو الحطام للسماح باختراق مجال التيار الدوامي بشكل موحد.

• آليات التركيب: اربط جسم المسبار في كتيفة التركيب؛ تحقق من ضبط الفجوة على المسافة الخاصة بالآلة بعد شد صواميل القفل.

• الكابلات والتدريع: قم بتوجيه أسلاك الكابلات المحورية بعيدًا عن قنوات الطاقة عالية التيار لمنع الحث؛ حافظ على استمرارية التدريع على طول مسار الكابل.

• سلامة الموصل: حافظ على واجهات الموصلات المحورية نظيفة ومحمية من الرطوبة؛ استخدم الأغطية المتوفرة حتى التسلسل النهائي للتزاوج.

• التحقق من الإشارة: قم بإجراء فحص فجوة ثابتة بعد التركيب للتأكد من أن جهد خرج المحول يقع ضمن نطاق التشغيل المحدد -10 VDC.

الأسئلة المتداولة

• هل يمكن استخدام هذا المسبار في أنظمة 3300 XL الحديثة؟ لا، تم تصميم مسابير سلسلة 7200 لإلكترونيات Proximitor القديمة؛ يؤدي الخلط مع مكونات XL إلى أخطاء معايرة الإشارة.

• كيف أتحقق من وجود قصر في الكابل؟ يشير انخفاض جهد الفجوة إلى 0 VDC أو تحول في أرضية الضوضاء الأساسية إلى انهيار عازل محوري أو فشل في الموصل.

• هل هيكل المسبار قابل للإصلاح في الموقع؟ لا، يتم تغليف ملفات المحول الداخلية لضمان المتانة؛ تتطلب الأضرار الهيكلية أو الأعطال الكهربائية استبدال الوحدة بالكامل.

• كيف يؤثر تبريد الهيدروجين على أداء المسبار؟ تم تصنيف مواد المسبار لبيئات مبردة بالهيدروجين؛ تحقق من الحفاظ على موانع التسرب الدائرية لمنع تسرب الغاز.

• ماذا يدل على وجود طرف مسبار PPS تالف؟ أي تشقق أو حفر شديد أو تشوه في الطرف يعطل خطية المجال ويتطلب استبدالاً فوريًا.

• لماذا يتم تأريض الدرع من طرف واحد فقط؟ يؤدي تأريض الدرع عند كل من المسبار والشاشة إلى إنشاء حلقة تأريض، مما يؤدي إلى إدخال ضوضاء 50/60 هرتز في مسار الإشارة.

• هل يمكنني تقصير الكابل المتكامل؟ لا، يتم ضبط تجميع المسبار والكابل في المصنع على سعة محددة؛ يؤدي تعديل طول الكابل إلى تغيير استجابة التردد والحساسية.

• ما هي حساسية الإخراج الاسمية؟ يحافظ المسبار على حساسية ثابتة تبلغ 200 مللي فولت/ميل (7.87 فولت/مم) عند اقترانه بـ Proximitor متوافق من سلسلة 7200.
