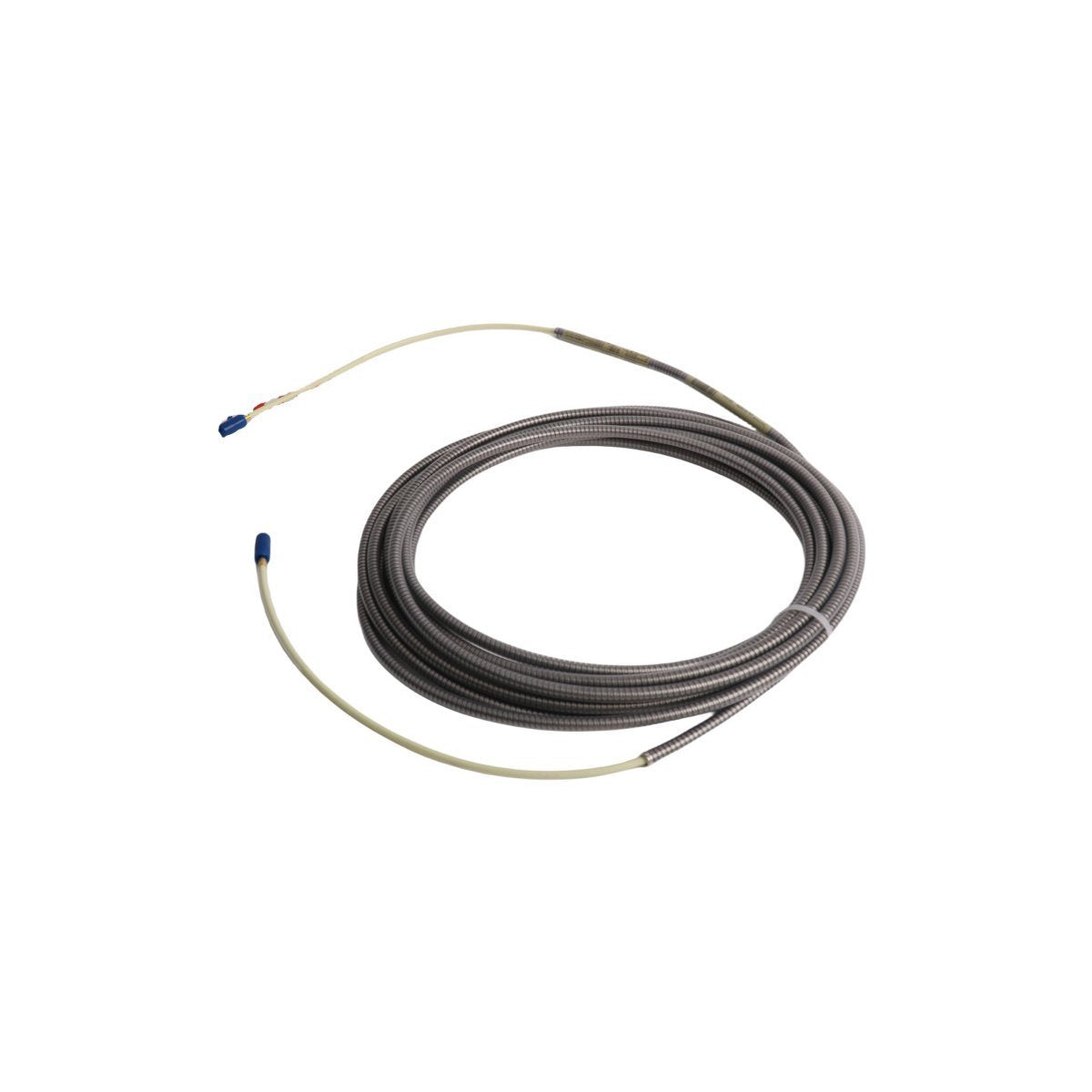

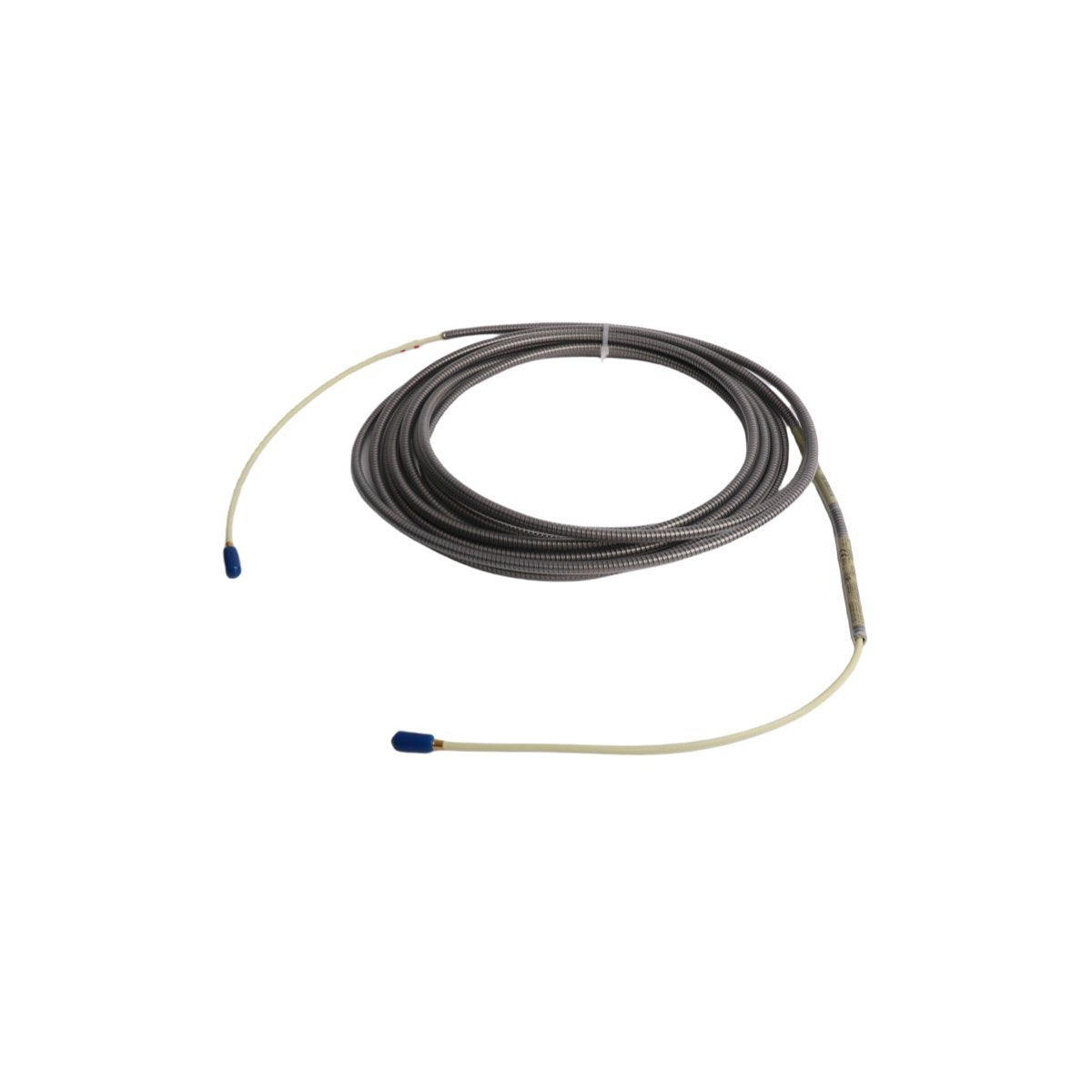

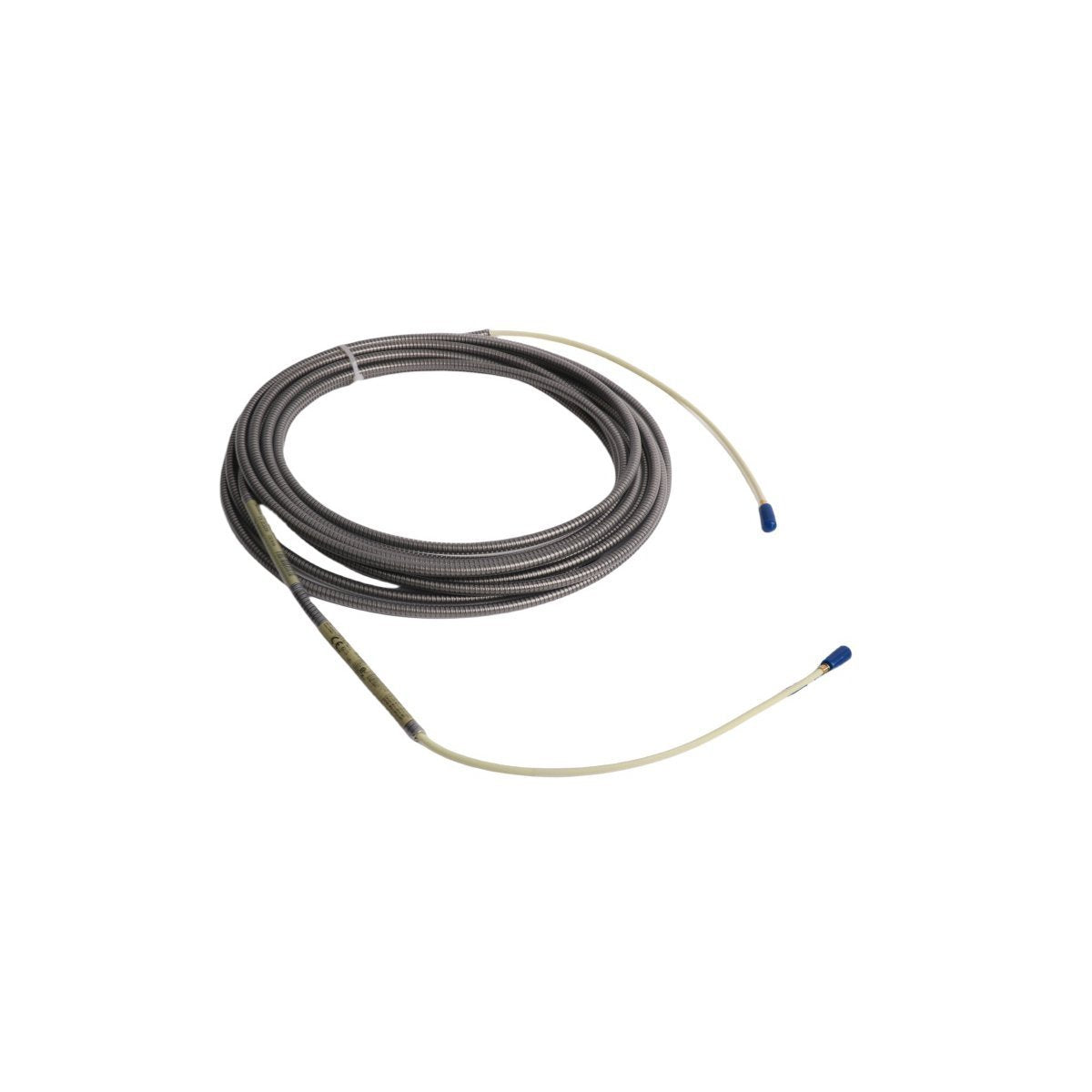

يعمل Bently Nevada 21747-075-01، والمُصنَّف أيضًا باسم كابل تمديد مسبار التقارب 21747، كمكون مادي مخصص لنقل إشارات التردد اللاسلكي عالية التردد بين مسبار تقارب ومستشعر Proximitor داخل منصات حماية الآلات من السلسلة 7200.

البارامترات الفيزيائية والكهربائية

قياس مسبار التيار الدوامي والتحقق من جهد الفجوة

يوفر كابل التمديد 21747-075-01 المعاوقة الكهربائية الدقيقة ومعايير السعة الضرورية لاستكمال دائرة الخزان الرنانة لنظام محول التقارب من السلسلة 7200 بحجم 5 مم أو 8 مم. يؤثر مطابقة طول الكابل بشكل مباشر على قياس مسبار التيار الدوامي. أي انحراف في الطول الكلي للنظام (بدمج سلك المسبار وكابل التمديد لمطابقة متطلبات جهاز Proximitor المعاير 5.0 متر أو 9.0 متر) سيغير عامل القياس المصنعي البالغ 7.87 فولت/مم (200 ملي فولت/ميل). أثناء المعايرة الميدانية، تسمح المطابقة الدقيقة للحلقة بالتحقق الصارم من جهد الفجوة (أهداف -10 فولت تيار مستمر)، مما يضمن تشغيل المحول ضمن نطاقه الخطي لمراقبة ديناميكيات الدوار بدقة ومنع فشل قمع التداخل على قنوات الجهاز المجاورة.

إرشادات التثبيت الميداني

يتطلب التوجيه الميكانيكي لكابلات التمديد المحورية المدرعة الالتزام بحدود نصف قطر الانحناء. يبلغ الحد الأدنى لنصف قطر الانحناء للكابل المدرع من الفولاذ المقاوم للصدأ 25.4 مم (1.0 بوصة). تجنب تنفيذ زوايا حادة أو تجعيد الدرع الخارجي، حيث أن التشوه الهيكلي يغير السعة المحورية الداخلية ويؤثر على ضبط الإشارة. وجه الكابل عبر صواني أدوات ذات جهد منخفض مخصصة ومعزولة لضمان قمع مثالي للتداخل من الخطوط عالية التيار القريبة. يجب أن تكون الموصلات المحورية جافة وخالية من التلوث الجزيئي قبل التزاوج. اربط الموصلات المحورية المصغرة معًا بإحكام يدويًا، وقم بتمرير أكمام عزل الموصل المحددة فوق الوصلة لمنع حلقات التأريض الناتجة عن التلامس مع أغلفة الماكينة المحلية. يجب أن تحافظ دائرة المستشعر بأكملها على ملف أرضي معزول حتى كتلة إنهاء اللوحة الخلفية للشاشة.

الأسئلة الشائعة

س: هل يمكن إقران كابل تمديد بطول 7.5 متر بسلك مسبار بطول 1.0 متر على مستشعر Proximitor بطول 5.0 متر؟

ج: لا. يجب أن يتطابق الطول المادي والكهربائي الإجمالي لسلك المسبار بالإضافة إلى كابل التمديد مع مواصفات الضبط الدقيقة لمستشعر Proximitor. يشكل الكابل الذي يبلغ طوله 7.5 متر والمطابق لمسبار بطول 1.0 متر نظامًا بطول إجمالي 8.5 متر، مما سيؤدي إلى تحول كبير في المعايرة وفشل التحقق من جهد الفجوة إذا تم توصيله بوحدة استشعار مصنفة 5.0 متر أو 9.0 متر.

س: هل يؤثر قطع أو توصيل كابل 21747-075-01 في الميدان على المعايرة؟

ج: يحظر تمامًا توصيل أو تغيير الطول المادي لهذا الكابل المحوري عالي التردد. يؤدي تعديل الكابل إلى تغيير معاوقته الاسمية 95 أوم وسعته الكلية، مما يبطل قياس مسبار التيار الدوامي ويجعل دائرة التشخيص تشير إلى فشل دائم للحلقة أو حالة "غير موافق" على لوحة الشاشة.

س: ما هي الحماية التي يوفرها اللاحقة -01 للدرع ضد التعرض للسوائل؟

ج: يوفر الدرع المرن من الفولاذ المقاوم للصدأ حماية ميكانيكية ضد السحق وحماية من التآكل. ومع ذلك، فإن الدرع نفسه ليس محكمًا للسوائل. للتركيبات المعرضة لرذاذ الزيت المستمر أو البيئات الكيميائية المسببة للتآكل، يجب توجيه الكابل داخل قناة مرنة محكمة للسوائل أو تحديد كابل مع غلاف خارجي اختياري من الفلوربوليمر.
