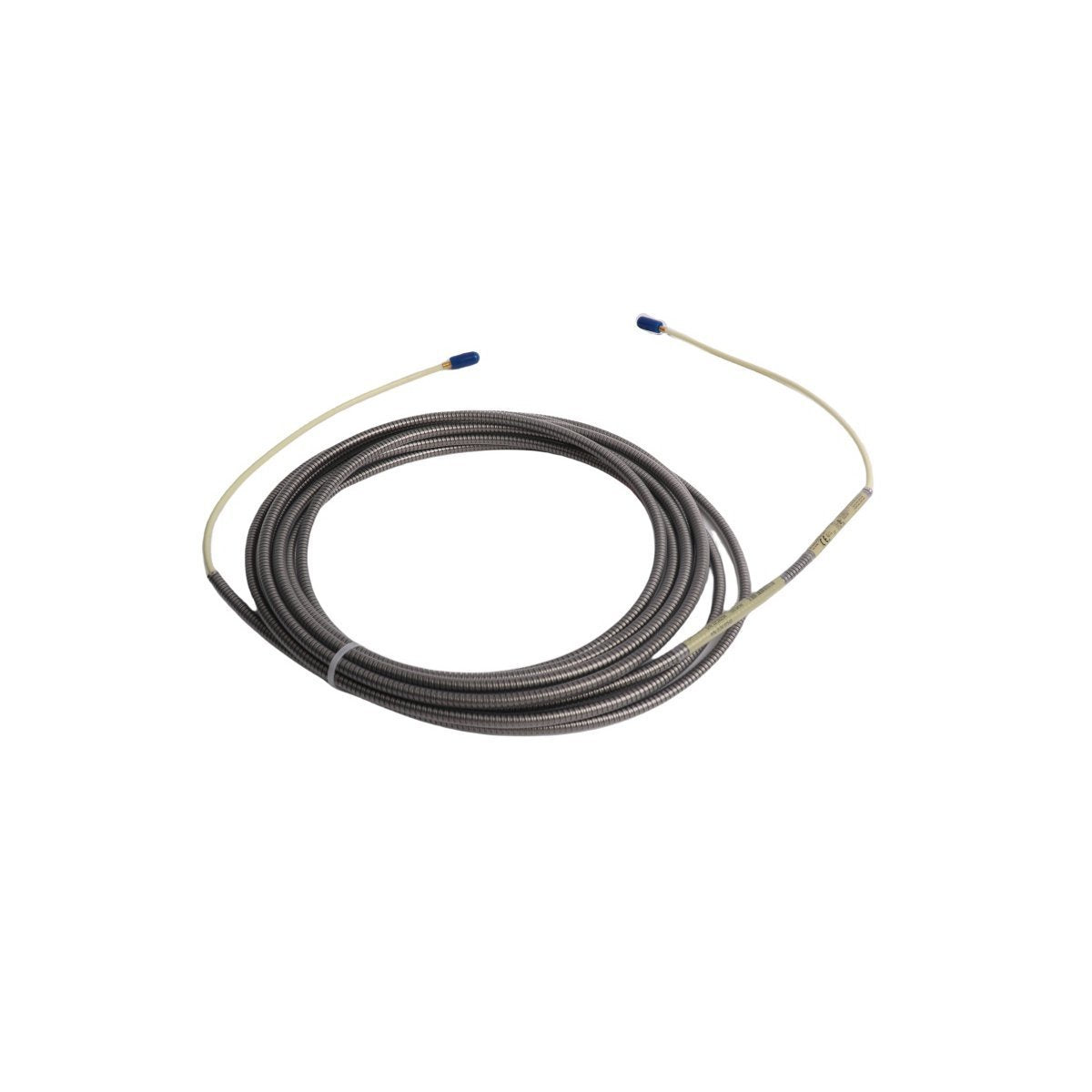

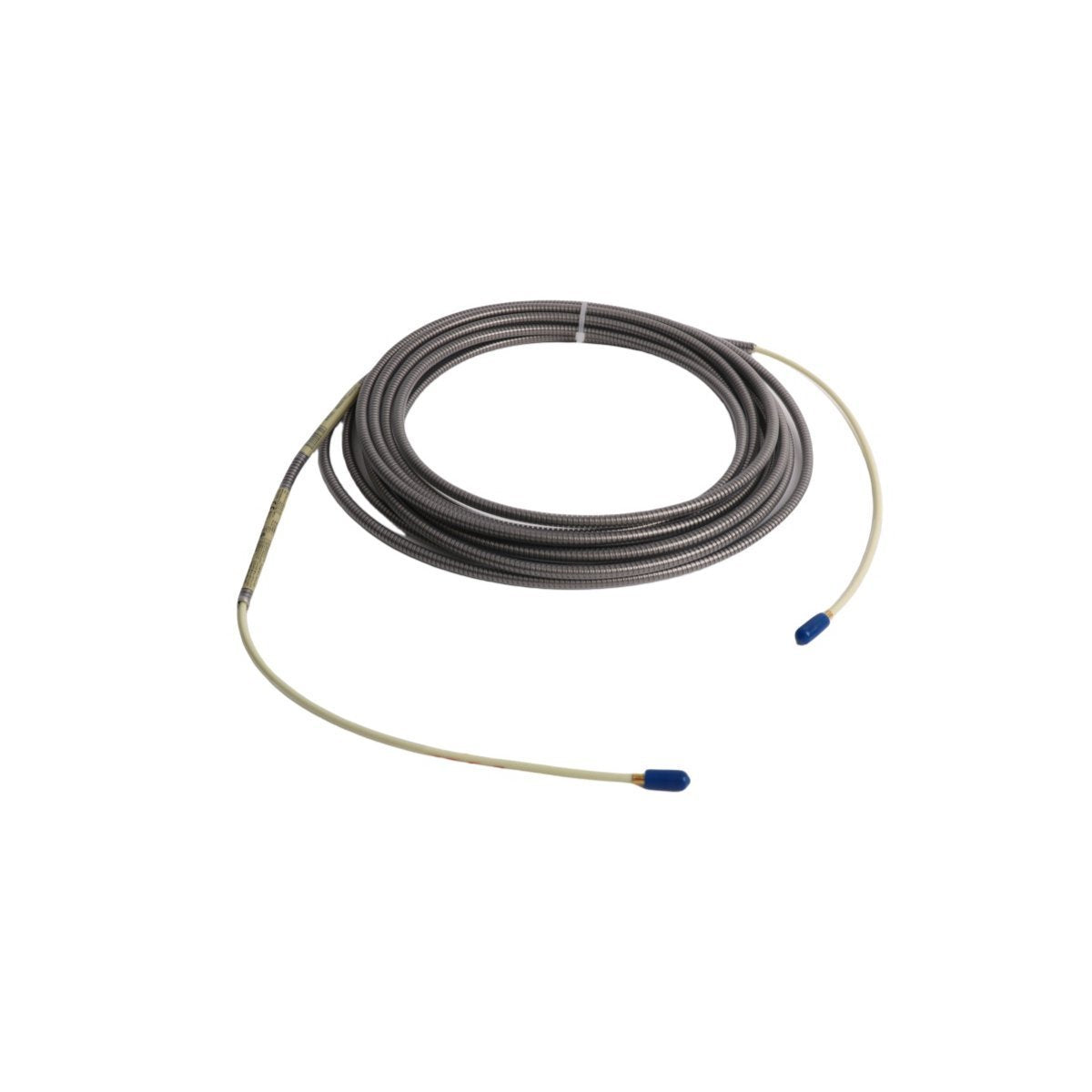

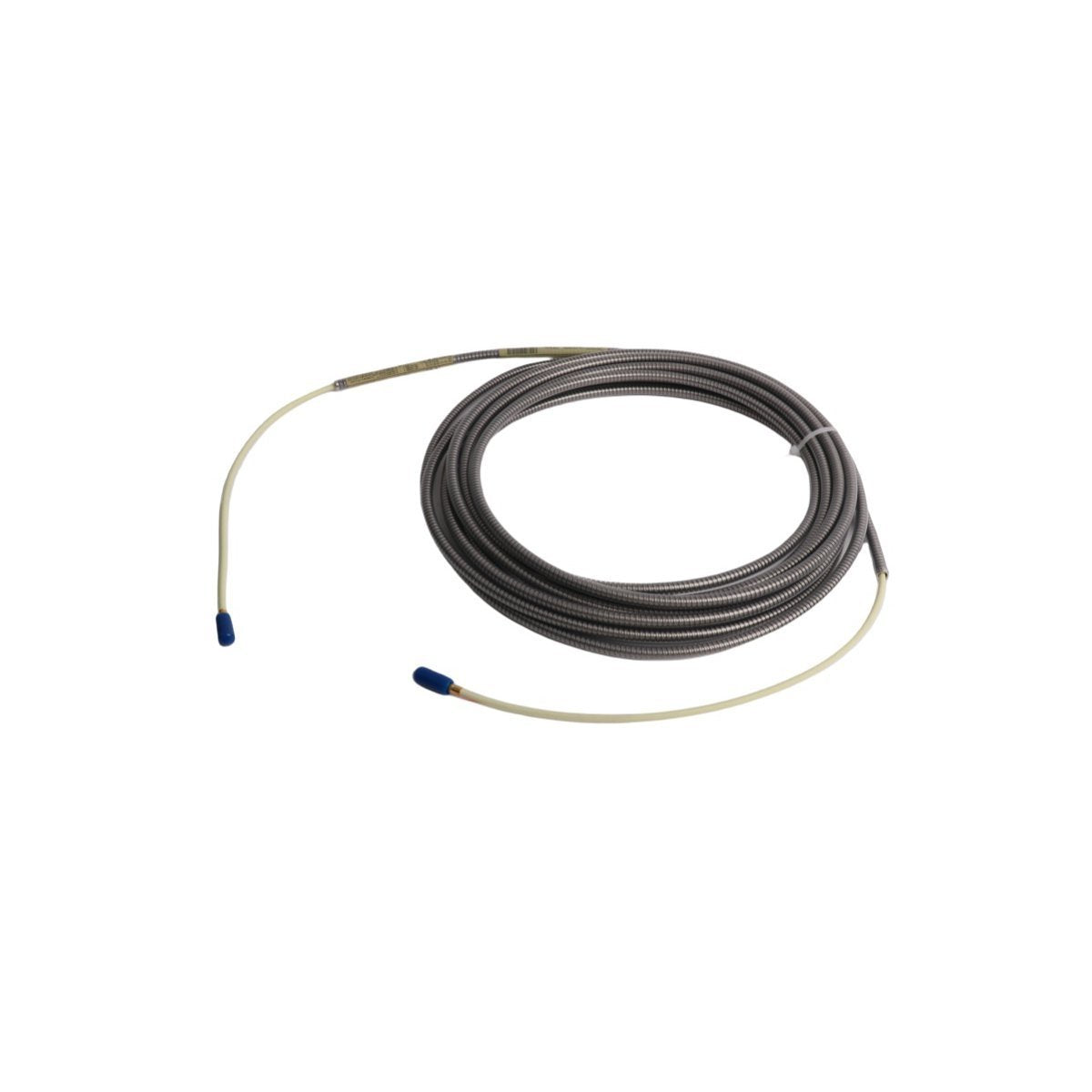

يعمل Bently Nevada 21747-075-00، والمفهرس أيضًا باسم كابل التمديد 21747، كمكون مادي مخصص لنقل الإشارات عالية التردد ضمن أنظمة Proximitor لحماية الآلات. تعمل الأجهزة كوصلة كهربائية مطابقة تسد الفجوة المادية بين رأس مسبار القرب ووحدة مستشعر Proximitor، مما يحافظ على قيود مقاومة الحلقة على مسارات النشر الطويلة دون تقليل مقاييس الدقة.

متغيرات اللاحقة

• 21747: تكوين كابل تمديد محوري لسلسلة Proximitor

• -075: خيار طول الكابل (7.5 متر / 24.6 قدم)

• -00: خيار الدرع (التكوين القياسي، لا يوجد غطاء درع مرن من الفولاذ المقاوم للصدأ)

المواصفات الفنية

قياس مسبار التيار الدوامي وسلامة ديناميكيات الدوار

تحافظ الخصائص الفيزيائية الدقيقة للموصل المحوري المركزي على تكوينات قياس مسبار التيار الدوامي الحقيقية. يؤدي تغيير حدود الطول الكلي للنظام عن طريق تطبيق معاوقات غير متطابقة إلى تشويه خطية مقياس المصنع. يعتمد التحقق من إعداد المجال على تحقيق هدف التحقق من جهد الفجوة الثابت بقيمة -10 VDC عند كتل اللوحة الخلفية للشاشة، مما يثبت أن خط 7.5 متر يتطابق مع تفاوتات معايرة النظام. يقلل النسيج الخارجي المتكامل المزدوج الدرع من تأثيرات التداخل اللاسلكي الخارجي، مما يدعم قمع التداخل بين حزم الكابلات عالية الكثافة المتجاورة التي تراقب عابرات الاهتزازات الدقيقة في بيئات ديناميكيات الدوار عالية السرعة.

بيان الشحنة

• 1 × كابل تمديد محوري Bently Nevada 21747-075-00 Proximitor

• 2 × واقيات موصلات سيليكون ClickLoc للواجهة

• 1 × ورقة تقرير أداء الاستمرارية الكهربائية

إرشادات التركيب في الموقع

يتطلب التركيب المادي الالتزام الصارم بحدود التعامل مع الكابلات المحورية لمنع تشويه إشارات الاهتزاز عالية التردد.

1. افحص وصلات الدبوس الذكور والإناث من ClickLoc بحثًا عن الجزيئات أو الرطوبة. نظف فقط باستخدام منظف التلامس الإلكتروني الخالي من الزيت إذا وجدت رواسب.

2. وصل موصل الكابل التمديد الأنثوي بذيل مسبار القرب، وادفع حتى يغلق آلية النقر تمامًا.

3. اسحب أغطية حماية الموصلات المصنوعة من السيليكون المرفقة مباشرة فوق واجهة الوصلة لاستبعاد الزيت والرطوبة وسوائل القطع.

4. قم بتوجيه طول 7.5 متر عبر خطوط الأنابيب المعدنية الواقية المخصصة. حافظ على نصف قطر انحناء مادي يزيد عن 25.4 ملم لمنع الكسور العازلة الداخلية.

5. ثبت الخط إلى إطارات الأنابيب الداخلية باستخدام روابط منخفضة الضغط. تأكد من أن شبكة التدريع الخارجية تظل معزولة عن حلقات الأرض الهيكلية للآلة الإقليمية.

إطار التعبئة اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر النقل الجوي الدولي المتخصص بما في ذلك DHL وFEDEX وUPS. تتطلب المعالجة القياسية تعبئة المجموعات الملفوفة داخل عبوات صناعية مضادة للكهرباء الساكنة باستخدام حاويات مخصصة للحماية من الرطوبة للحفاظ على قيم مقاومة العزل ضد التغيرات البيئية التي تواجهها أثناء النقل العالمي.

الأسئلة الشائعة حول نظام المحول

س: هل يمكن مطابقة كابل تمديد بطول 7.5 متر مع مسبار قرب يمتلك ذيلًا متكاملًا بطول 1.0 متر؟

ج: نعم، بشرط أن يكون النظام مصممًا صراحةً لتكوين طول كهربائي إجمالي يبلغ 9.0 متر. يؤدي الجمع بين مسبار بطول 1.0 متر وكابل تمديد بطول 7.5 متر إلى إنشاء طول كهربائي يبلغ 8.5 متر، مما يتطلب مستشعر Proximitor XL 3300 محددًا معايرًا لطول حلقة إجمالي يبلغ 8.5 متر أو 9.0 متر. تحقق من رقم جزء Proximitor الخاص بك لتأكيد ضبط النظام.

س: هل يتوافق خط التمديد هذا مع عناصر سلسلة مسبار القرب XL 3300 8 مم القياسية؟

ج: تم تصميم كابل سلسلة 21747 لتركيبات Proximitor من الجيل السابق ولكنه يحتفظ بالتوافق المتقاطع المادي مع العديد من مكونات 3300 XL نظرًا لتطابق ملفات موصل ClickLoc. ومع ذلك، يجب على الفنيين التحقق من أن معلمات السعة الإجمالية لا تسبب اختلافات في المقياس بعيدًا عن الهدف القياسي البالغ 200 مللي فولت/ميل.

س: هل يؤدي إزالة هذا الكابل تحت حلقة شاشة حية بجهد -24 VDC إلى خطر قصر دائرة مصدر الطاقة الداخلي؟

ج: لا. يتعامل كابل التمديد مع جهود معالجة الإشارة المعزولة بواسطة حواجز المعاوقة الداخلية لـ Proximitor. لا يسبب فك وصلات المحور أثناء التشغيل أي ضرر كهربائي مادي لبطاقات الأجهزة العلوية، على الرغم من أنه يؤدي إلى حالة إنذار "القناة غير موافقة" فورية.
