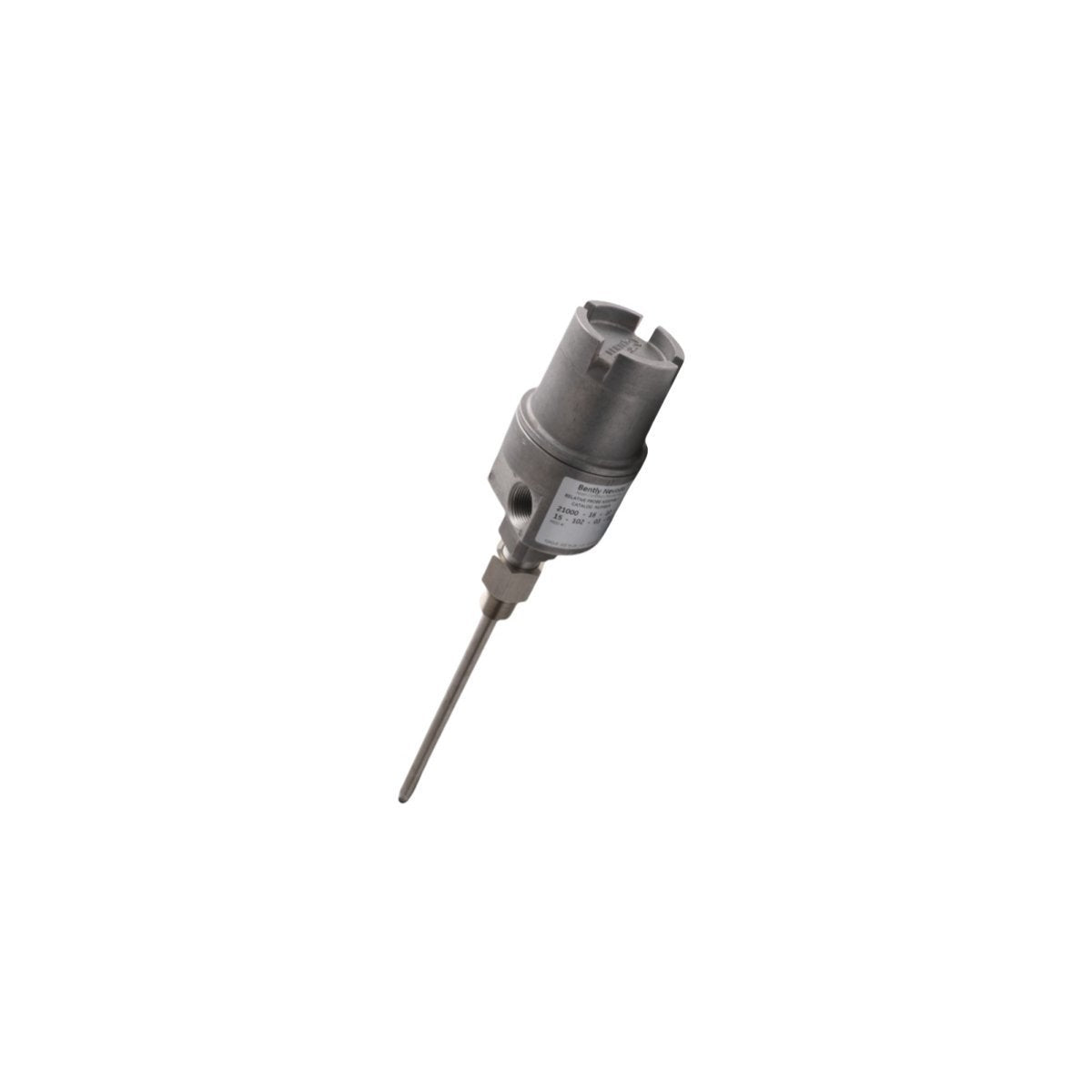

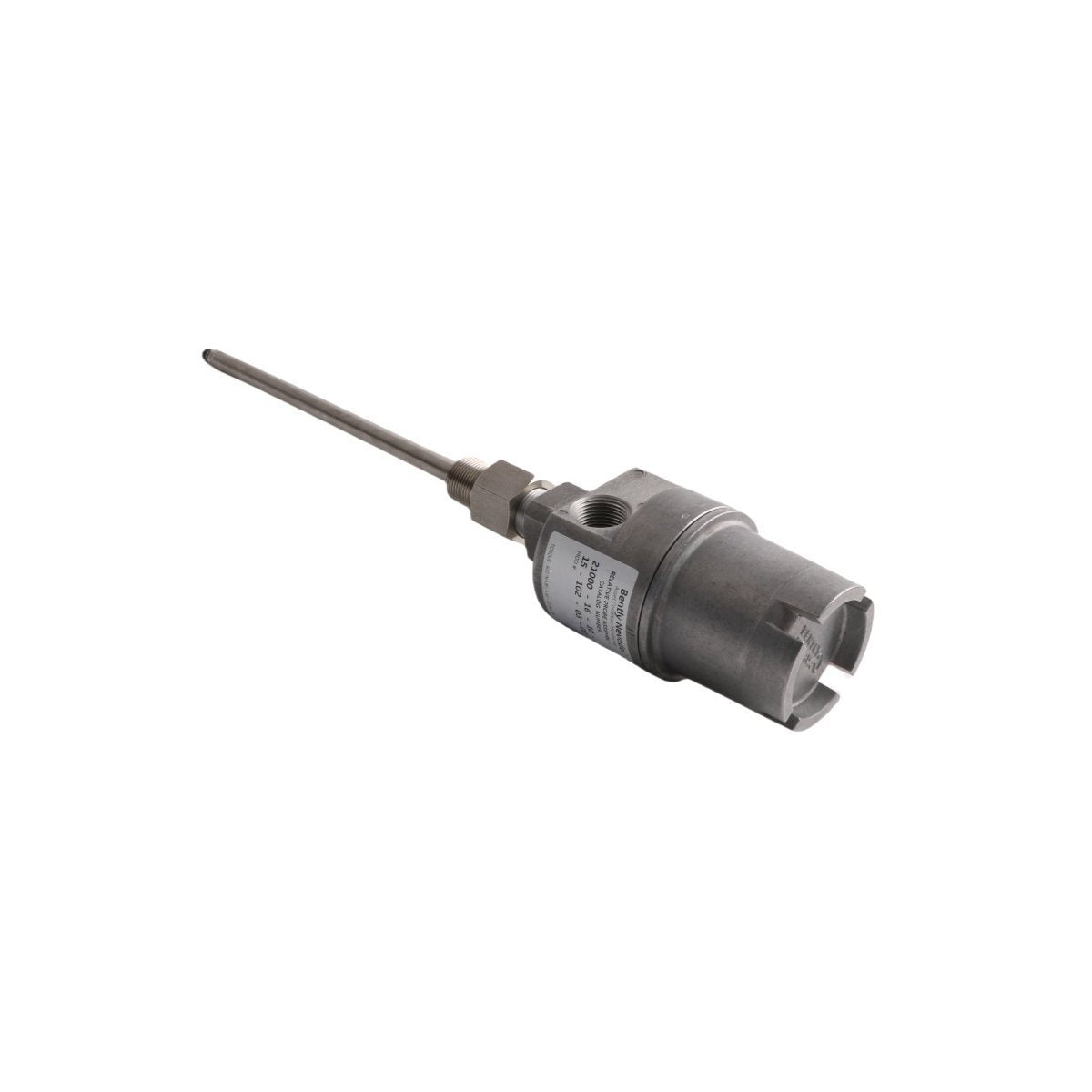

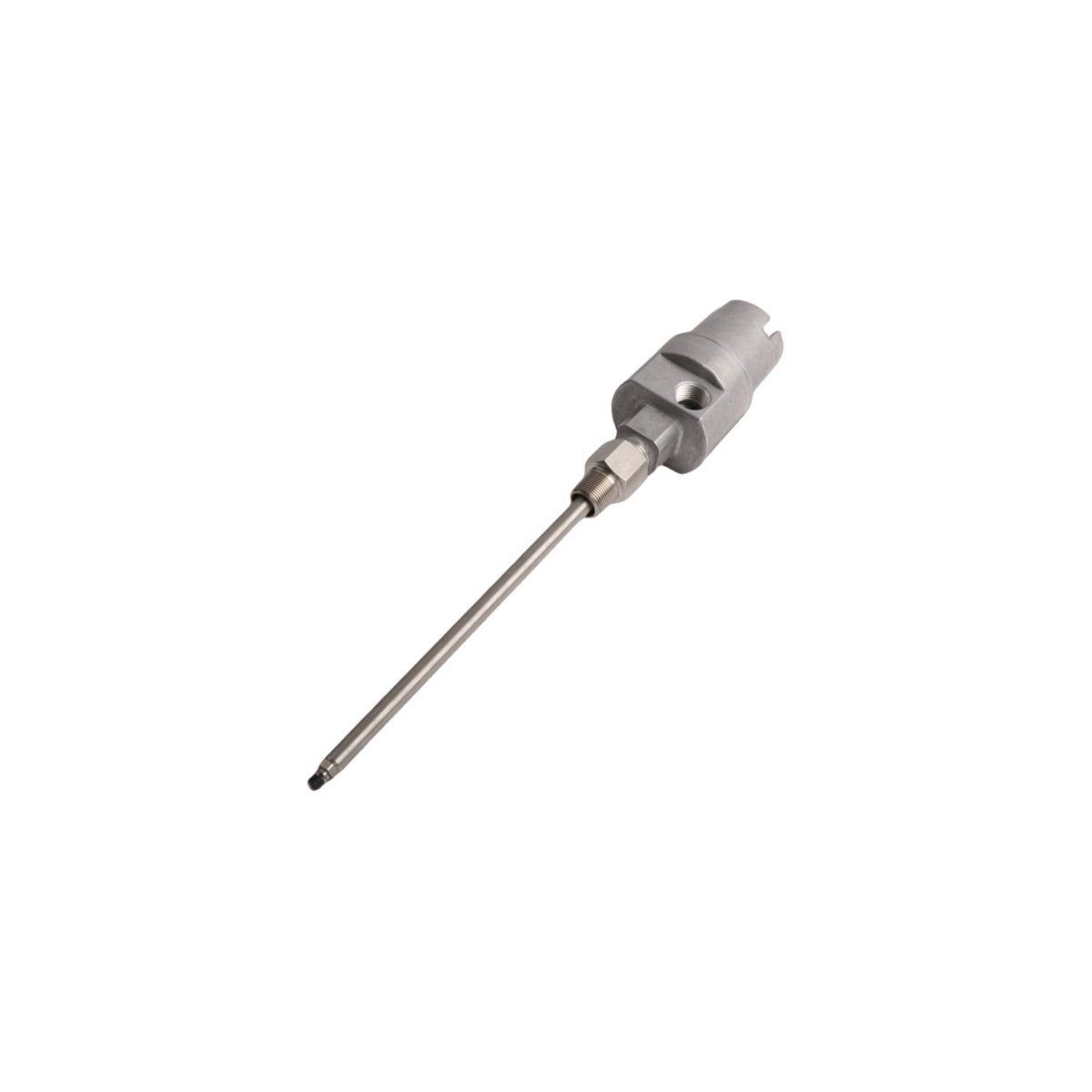

يعمل Bently Nevada 21000-28-05-15-028-04-02، والمُفهرس أيضًا باسم 21000 Series Proximity Probe Housing، كمكون ميكانيكي مخصص لتثبيت محول الطاقة وحمايته من البيئة المحيطة داخل منصات مراقبة توربينات الآلات الدوارة (TSI).

توضيح اللاحقة ومصفوفة النموذج

يتبع 21000-28-05-15-028-04-02 تسمية Bently Nevada القياسية لتكوين غلاف المجس:

• 21000: سلسلة غلاف المجس التقاربي.

• 28: قطر المجس (8 مم).

• 05: مواصفات سن اللولب للتركيب (على سبيل المثال، 3/4-14 NPT).

• 15: طول/تكوين قطعة التمديد.

• 028: الطول الإجمالي للغلاف (280 مم).

• 04: نوع تركيب الكابل.

• 02: خيار المواد والطلاء.

مواصفات الجهاز

التركيب الميكانيكي والسلامة الهيكلية

توفر مجموعة الغلاف هذه الواجهة الصلبة المطلوبة لقياس الإزاحة بدقة عن طريق عزل المجس عن الاهتزازات الهيكلية. يعتبر التركيب الصحيح أمرًا بالغ الأهمية لمنع الرنين الميكانيكي، الذي يمكن أن يسبب ضوضاء في دائرة مراقبة الاهتزاز. تم تصميم الغلاف للحفاظ على إعداد فجوة ثابت بين طرف المجس وهدف العمود، مما يضمن بقاء محول الطاقة ضمن نطاق القياس الخطي الخاص به. تعمل المجموعة أيضًا كموصل واقي للكابل المحوري للمجس، حيث تحميه من الحطام والرذاذ الزيتي والصدمات الميكانيكية في البيئات الصناعية القاسية.

معلومات الطلب

• واحد (1) غلاف مجس تقاربي 21000-28-05-15-028-04-02.

• صامولة تثبيت ومجموعة حلقة "O" مانعة للتسرب.

• وثائق التركيب الفني والتجميع.

• ملاحظة: تأكد من توافق السن اللولبي مع غطاء الماكينة لضمان ختم محكم للضغط إذا لزم الأمر.

إرشادات التركيب الميداني

• الواجهة الميكانيكية: قم بلف الغلاف في منفذ الآلة باستخدام مادة مانعة للتسرب مناسبة (مثل شريط التفلون أو مركب الأنابيب) لتحقيق ختم إيجابي مانع للتسرب.

• المحاذاة: تأكد من تركيب الغلاف بشكل عمودي على محور العمود؛ تحقق من إمكانية إدخال المجس بالكامل وتعديله داخل الغلاف.

• توجيه الكابل: استخدم تركيبات الكابلات المتكاملة لتثبيت الكابل المحوري للمجس؛ حافظ على نصف قطر انحناء لطيف لتجنب إتلاف التدريع الداخلي للكابل.

• التأريض: يجب أن يقوم جسم الغلاف بتأسيس اتصال منخفض المقاومة بأرضية الآلة للحفاظ على سلامة التدريع لنظام محول الطاقة التقاربي.

• القفل: بمجرد تحديد فجوة المجس المثلى، قم بربط الصواميل القفصية لتثبيت مجموعة الغلاف ضد الارتخاء الناتج عن الاهتزاز.

الأسئلة المتداولة

• ما هو الغرض من غلاف سلسلة 21000؟

  توفر سلسلة 21000 واجهة ميكانيكية قوية وموحدة لتركيب مجسات القرب مع حماية جسم المجس والكابل من بيئة الآلة.

• هل الغلاف متوافق مع جميع المجسات ذات قطر 8 مم؟

  تم تصميم الغلاف خصيصًا لأقطار المجسات 8 مم؛ تأكد من أن درجة سن اللولب للمجس تتطابق مع الأسنان الداخلية للغلاف.

• كيف يتم الحفاظ على ختم السن اللولبي؟

  يستخدم الغلاف أسنان لولبية NPT قياسية؛ قم بتطبيق مادة مانعة للتسرب صناعية مناسبة لضمان ختم محكم للضغط إذا كان التركيب في تجويف زيت مضغوط.

• هل يمكن استخدام الغلاف في مناطق درجات الحرارة العالية؟

  نعم. تم تصنيف الغلاف لدرجات حرارة تصل إلى +177 درجة مئوية؛ تأكد من أن المادة المانعة للتسرب المستخدمة مصنفة أيضًا لدرجة حرارة تشغيل الآلة.

• كيف يتم تجنب الرنين الميكانيكي؟

  يتضمن التركيب الصحيح ربط الغلاف بعمق في غلاف الآلة لتقليل "البروز"، مما يقلل من تأثير الذراع الذي يسبب ضوضاء ناتجة عن الاهتزاز.

• هل مادة الغلاف مقاومة للتآكل؟

  يوفر هيكل الفولاذ المقاوم للصدأ مقاومة عالية للأكسدة والتعرض الكيميائي الموجود عادة في أنظمة تزييت التوربينات.

• كيف أتأكد من أن طول الغلاف صحيح لتطبيقي؟

  يتم قياس الطول 280 مم من شفة التركيب إلى تركيب الكابل؛ تأكد من أن هذا يتناسب مع القيود المادية للمساحة في غلاف الآلة الخاص بك.

• ماذا أفعل إذا تعرض تركيب الكابل للتلف؟

  تركيب الكابل هو جزء لا يتجزأ من مجموعة الغلاف؛ إذا تعرض للتلف، قد تتعرض سلامة تدريع الكابل للخطر، مما يستلزم استبدال المجموعة.
