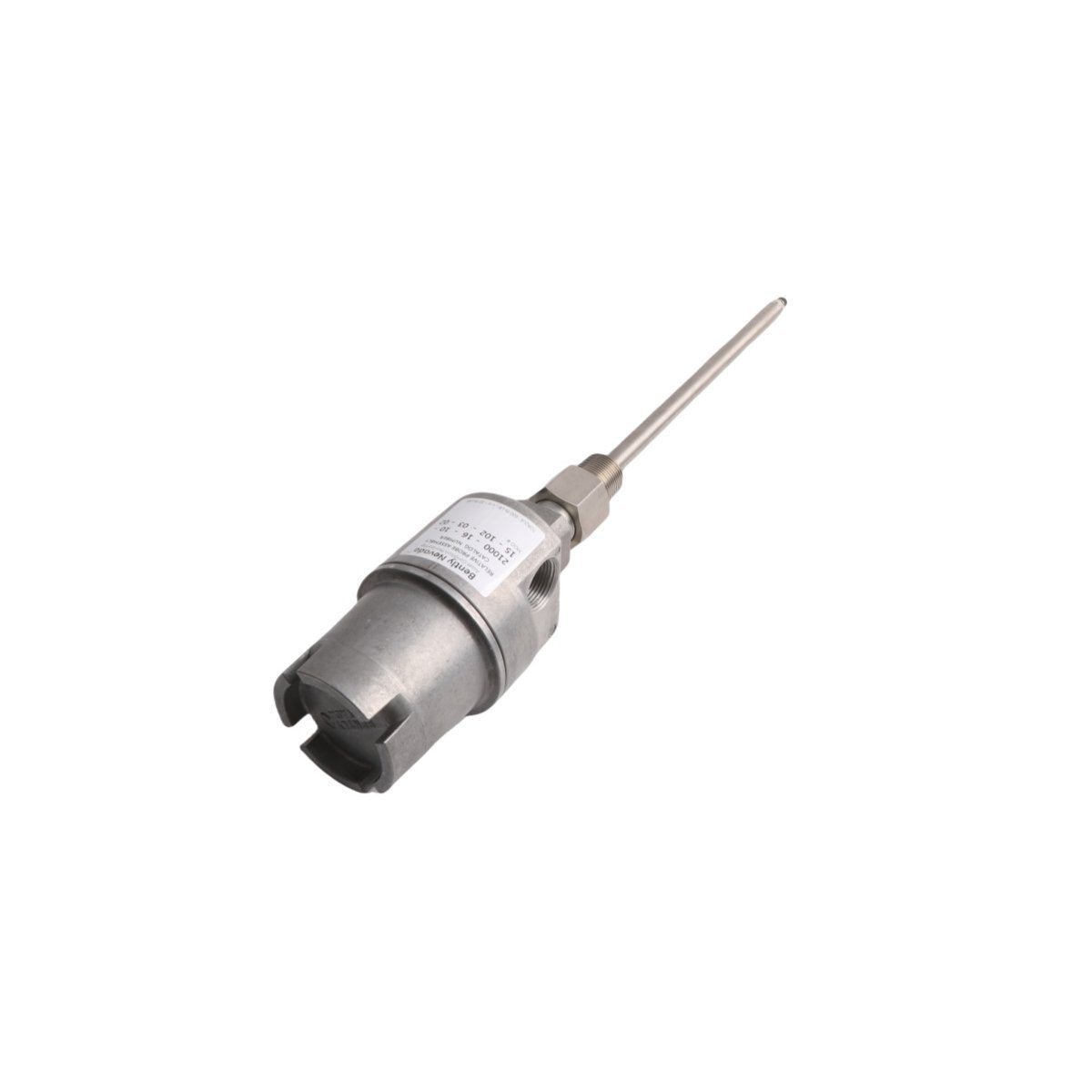

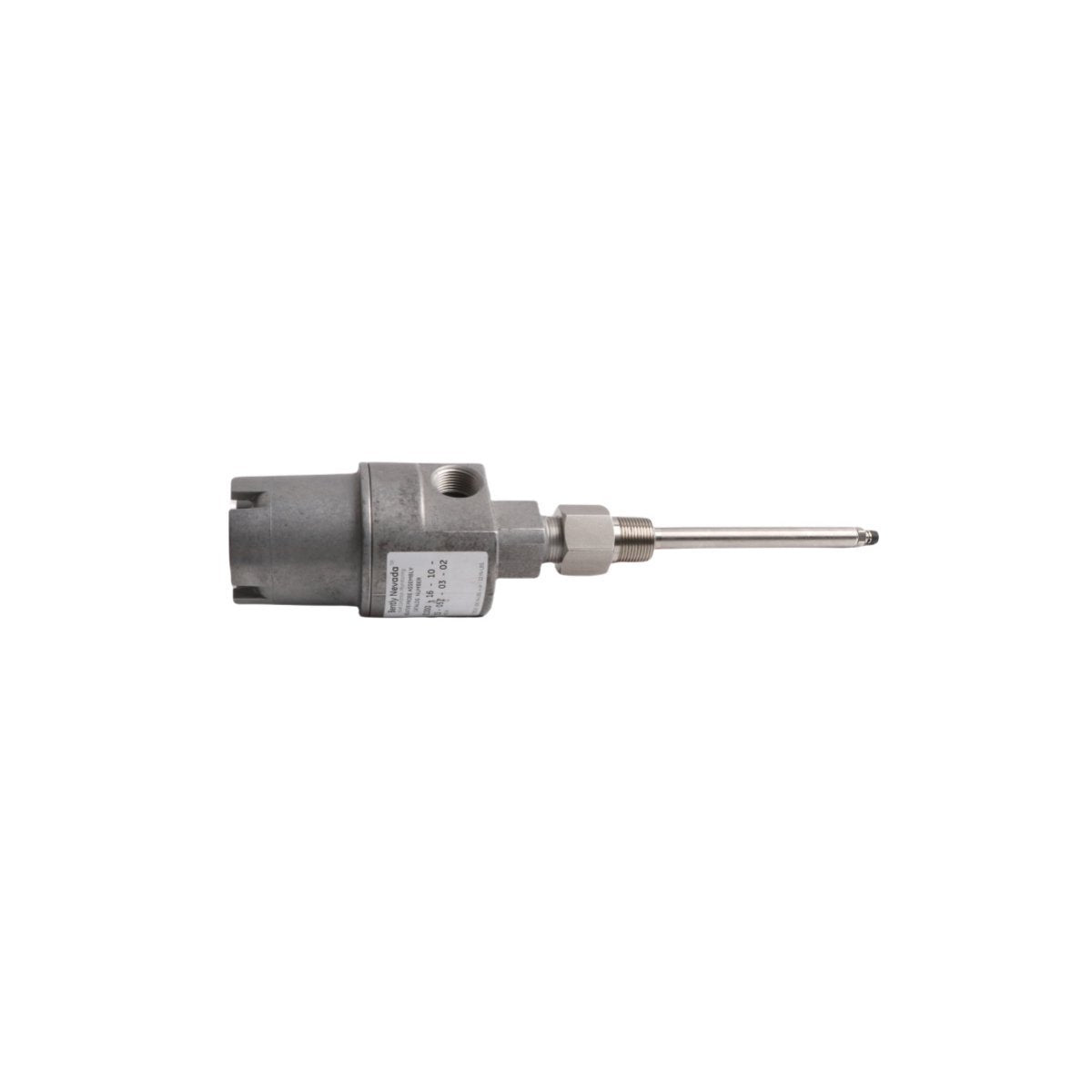

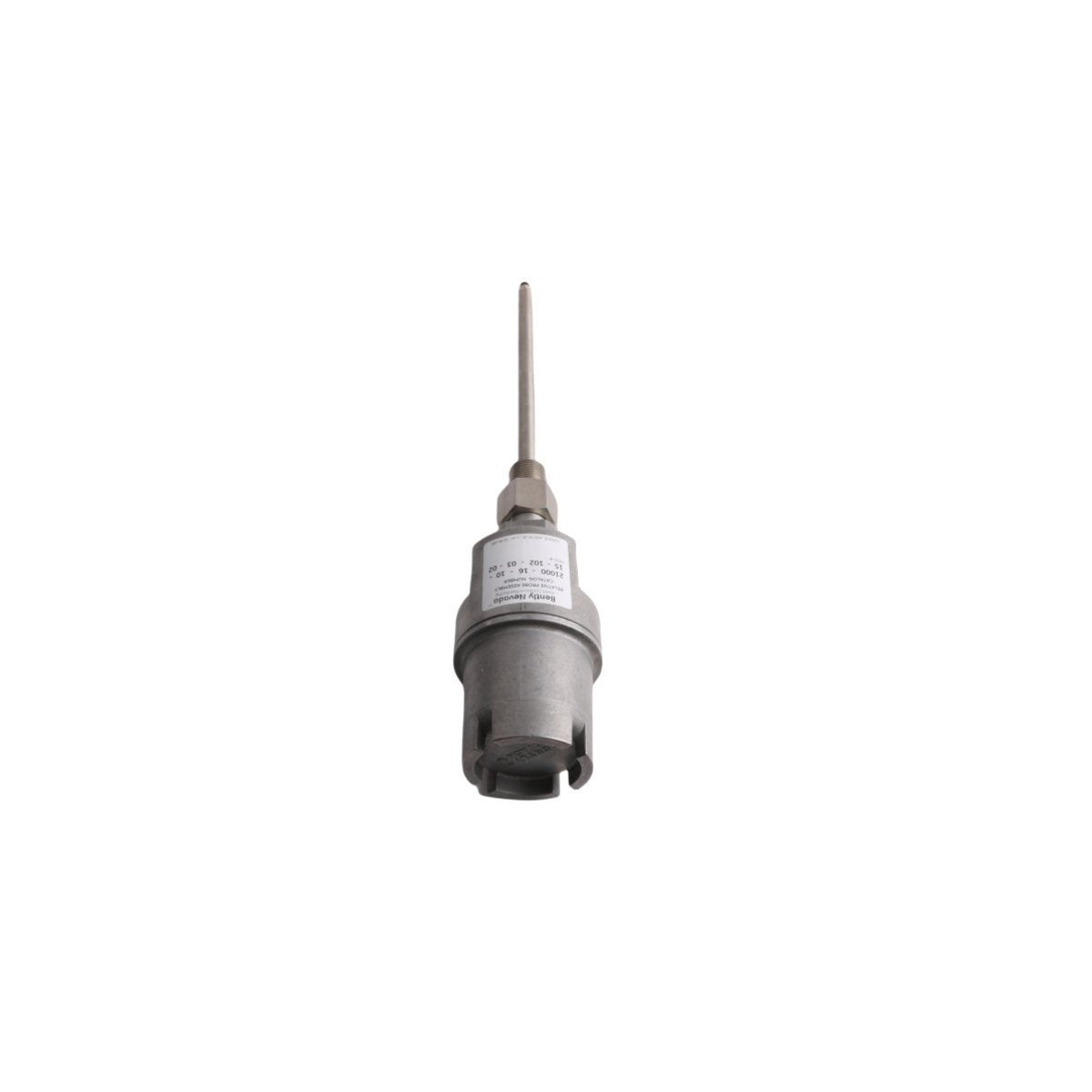

تم تكوين Bently Nevada 21000-16-10-35-098-03-02 (تجميعات حاوية مسبار التقارب 21000-16-10-35-098-03-02) لتكامل محول آمن في أنظمة محولات التقارب 3300 Proximity Transducer System، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لتركيب المسبار في تطبيقات الآلات الدوارة.

مصفوفة تكوين اللاحقة

تستخدم السلسلة 21000 بنية طلب محددة لتحديد متطلبات الواجهة الميكانيكية. اللاحقة -16-10-35-098-03-02 تحدد الأبعاد المحددة للسن، وطول الغلاف، وتكوين محول التباعد، ونوع ختم الأنبوب المطلوب للحفاظ على استقرار القياس داخل غلاف الآلة المضيفة.

مواصفات الأجهزة

ديناميات دوار نظام المحول

يعد تجميع الهيكل أساسيًا في الحفاظ على الفجوة بين المسبار والهدف المطلوبة لمراقبة ديناميات الدوار بدقة. التثبيت الصحيح مطلوب لتسهيل التحقق من جهد الفجوة (أهداف -10 VDC)، مما يضمن تشغيل المحول ضمن نطاق الإزاحة الخطية المعاير. توفر الصلابة الميكانيكية للتجميع قمعًا للحديث المتبادل عن طريق عزل المسبار عن اهتزازات غلاف الآلة الخارجية التي يمكن أن تتداخل مع مسارات إشارة السرعة أو الإزاحة، وبالتالي الحفاظ على دقة مرجع الطور وبيانات سعة الاهتزاز.

مشتملات الطلب

• تجميع الهيكل 21000-16-10-35-098-03-02

• سدادة وتجهيزات مخفضة 3/4-14 NPT

• قبضة ختم الكابل مع حلقات مطاطية بيئية

• حلقات O ومعدات التركيب

إرشادات التثبيت الميداني

• المحاذاة الميكانيكية: تأكد من أن فتحة المسبار تتمركز بدقة بالنسبة لمنطقة هدف العمود أثناء تركيب الهيكل.

• تطبيق العزم: قم بربط مكونات التجميع بالحدود المحددة لضمان ختم محكم ضد الزيت والملوثات البيئية.

• التأريض: تحقق من أن الغلاف المصنوع من الفولاذ المقاوم للصدأ يحافظ على استمرارية كهربائية مع إطار الماكينة للوقاية الكهرومغناطيسية الفعالة.

• عمق المسبار: اضبط عمق إدخال المسبار لتحقيق الفجوة الاسمية كما هو محدد بواسطة منحنى معايرة نظام 3300 XL.

• إدارة الأنبوب: قم بتأمين توصيلات الأنبوب بمنافذ الهيكل لمنع الإجهاد الميكانيكي على الكابل المحوري وواجهة الموصل.

الأسئلة الشائعة

• هل يمكن استخدام الهيكل في بيئات الضغط العالي؟ الهيكل مصنف للضغط؛ يرجى تأكيد الحد الأقصى المحدد لتصنيف الضغط في الدليل للتطبيق المستهدف.

• هل مادة الهيكل متوافقة مع مواد التشحيم المسببة للتآكل؟ يوفر استخدام الفولاذ المقاوم للصدأ 304 في الغلاف مقاومة للعديد من مواد التشحيم والمواد الكيميائية الصناعية الشائعة.

• كيف يتم الحفاظ على التأريض الكهربائي؟ تم تصميم التجميع لتوفير مسار تأريض مستمر من هيكل المسبار إلى إطار الآلة من خلال الواجهة الملولبة.

• هل يمكنني إعادة استخدام حلقات O أثناء استبدال المسبار؟ من الممارسة الفنية القياسية استبدال حلقات O الختم أثناء الصيانة لضمان السلامة البيئية.

• هل يتسبب تجميع الهيكل في حدوث ضوضاء قياس؟ لا، عند تركيبه وربطه بشكل صحيح، يكون التجميع مكونًا ميكانيكيًا سلبيًا لا يضيف ضوضاء.

• هل غلاف المسبار قابل للاستبدال؟ الغلاف الداخلي هو مكون محدد؛ تتطلب الأضرار الهيكلية عادةً استبدال التجميع بأكمله.

• كيف أؤكد مسافة الفجوة؟ يجب التحقق من مسافة الفجوة باستخدام جهد إخراج جهاز Proximitor؛ تأكد من أن القراءة عند الهدف -10 VDC عند الفجوة الاسمية.

• ماذا يحدث إذا لم يتم إغلاق الأنبوب بشكل صحيح؟ يؤدي إغلاق الأنبوب غير الصحيح إلى دخول الرطوبة والحطام، مما قد يؤدي إلى تآكل الموصل وتدهور الإشارة.
