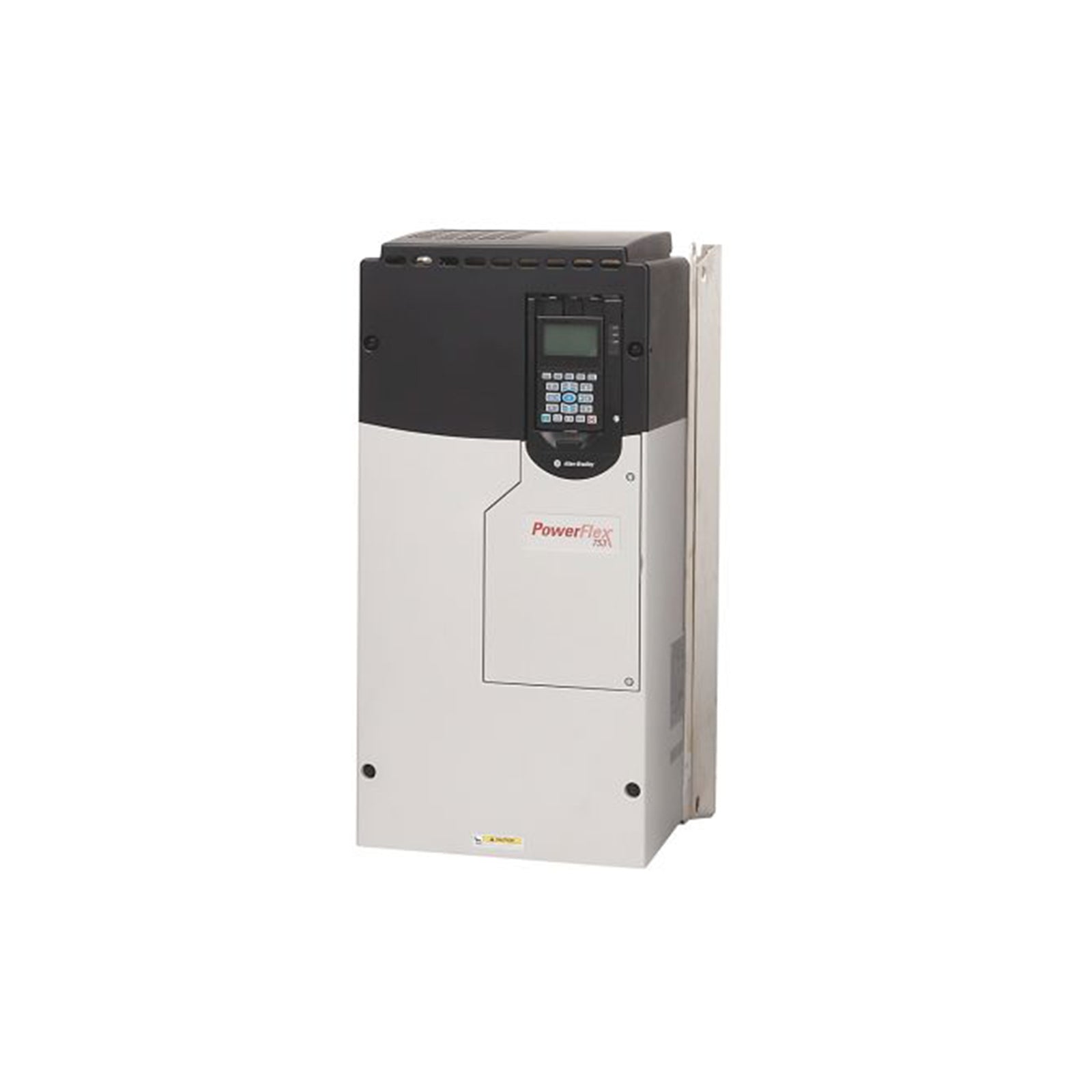

20F1ANE242AN0NNNNN محرك تيار متردد PowerFlex 753 من Allen-Bradley
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Allen-Bradley 20F1ANE242AN0NNNNN، والمعروف أيضًا باسم محرك التيار المتردد 20F1ANE242AN0NNNNN، كمكون مادي مخصص للتحكم في محركات التردد المتغير ضمن شبكات الأتمتة الصناعية.
تسمية الكتالوج والمصفوفة
-
السلسلة: PowerFlex 753
-
نوع الغلاف: IP20/IP00، NEMA/UL نوع مفتوح
-
تهيئة الإدخال: مدخل تيار متردد مع شحن مسبق
-
حالة المرشح: إزالة وصلة التوصيل
-
تهيئة الترانزستور: لا يوجد ترانزستور داخلي
-
الجهد المقدر: 480 فولت تيار متردد / 650 فولت تيار مستمر
-
التيار المقدر: 242 أمبير
-
القدرة المقدرة: 185 كيلووات / 250 حصان
المواصفات المادية
| المعلمة | المواصفات |
| النموذج | 20F1ANE242AN0NNNNN |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 × 40.5 × 17.2 سم |
| درجة حرارة التشغيل | -10 إلى 50 درجة مئوية |
| استهلاك الطاقة | يعتمد على الحمل (راجع الدليل) |
| تيار الإخراج | 242 أمبير |
| جهد الإدخال | 480 فولت تيار متردد / 650 فولت تيار مستمر |
الشبكة الحتمية وتكامل التحكم
تدعم بنية PowerFlex 753 شبكات EtherNet/IP الحتمية عالية الأداء، مما يتيح الاتصال في الوقت الفعلي بين المحرك ووحدة التحكم. تتيح توافق تحديثات البرامج الثابتة (firmware flash) التحديثات في الموقع للحفاظ على التوافق مع بروتوكولات النظام ومتطلبات المنطق الحالية. يتم تحسين سرعة الاتصال عبر الناقل الخلفي لمزامنة محركات متعددة، مما يضمن دقة سرعة المحرك وتنظيم عزم الدوران عبر خطوط الإنتاج الآلية. يمكن للمستخدمين تنفيذ تحجيم كثافة الإدخال/الإخراج من خلال خيارات التوسع المعيارية لتلبية متطلبات الواجهة الخاصة بالموقع.
معلومات الطلب
-
وحدة واحدة 20F1ANE242AN0NNNNN PowerFlex 753 محرك تيار متردد
-
مجموعة واحدة من كتلة طرف الإدخال المثبتة في المصنع
-
دليل واحد للتوثيق وتعليمات السلامة
إرشادات التركيب في الموقع
-
التركيب وتدفق الهواء: قم بتركيب الوحدة عموديًا في حاوية مرشحة ومصنفة NEMA. حافظ على مسافة لا تقل عن 150 مم في الأعلى والأسفل لتبديد الحرارة.
-
التأريض: قم بتوصيل سلك التأريض بناقل أرضي مشترك. تأكد من وجود مسارات منخفضة المعاوقة لجميع الضوضاء عالية التردد المتولدة أثناء تعديل عرض النبضة.
-
تهيئة وصلة التوصيل: يتم توفير هذه الوحدة مع إزالة وصلة التوصيل الداخلية للترشيح؛ تأكد من توفير ترشيح خارجي إذا كان نظام إمداد الطاقة غير مؤرض أو مؤرض بمقاومة عالية.
-
فصل الأسلاك: اعزل أسلاك إشارة التحكم عن كابلات الطاقة ضمن قنوات مخصصة لتقليل التشويش المتبادل وتداخل الإشارة.
الأسئلة المتكررة
-
لماذا تمت إزالة وصلة التوصيل الترشيحية من هذه الوحدة؟
تتم إزالة وصلة التوصيل لمنع تلف المكثفات والمكونات الداخلية عند تطبيق المحرك على أنظمة توزيع طاقة غير مؤرضة أو مؤرضة بزاوية.
-
هل تدعم هذه الوحدة الفرملة الديناميكية الداخلية؟
لا، لا يتضمن هذا الطراز ترانزستور فرملة ديناميكية داخلي. يجب توصيل مقاومات الفرملة الخارجية عبر وحدة فرملة منفصلة إذا لزم الأمر.
-
هل يمكنني استبدال وحدة التحكم أثناء تشغيل الوحدة؟
لا. يجب أن يتم إزالة أو استبدال وحدة التحكم فقط عندما تكون جميع مصادر الطاقة مفصولة وتم التحقق من أن ناقل التيار المستمر عند صفر فولت.
-
ما هو البرنامج المستخدم لتهيئة المحرك؟
تتم إدارة التهيئة عبر Studio 5000 Logix Designer أو Connected Components Workbench من خلال Ethernet المدمج أو وحدات الاتصال الاختيارية.
-
كيف يتم تحديث البرنامج الثابت؟
يتم إجراء تحديثات البرنامج الثابت باستخدام أداة ControlFLASH. يعد الاتصال المستقر عبر Ethernet بين الكمبيوتر والمحرك ضروريًا للعملية.
-
ما هو أقصى ارتفاع للتشغيل المقدر؟
يمكن للمحرك أن يعمل بكامل طاقته حتى 1000 متر. فوق هذا الارتفاع، يجب تخفيض تيار الخرج بنسبة 1% لكل 100 متر من الارتفاع.
-
هل حاوية IP20 مناسبة للتركيب الخارجي؟
لا. تصنيف IP20/IP00 مخصص للاستخدام الداخلي فقط. يجب تركيب المحرك في خزانة واقية لمنع دخول الغبار أو الرطوبة أو الملوثات.
-
هل يمكن ربط محركات متعددة على نفس ناقل التيار المستمر؟
نعم، يدعم المحرك تهيئات ناقل التيار المستمر المشترك بشرط إدارة منطق دائرة الشحن المسبق ومزامنة مستويات الجهد بدقة.
