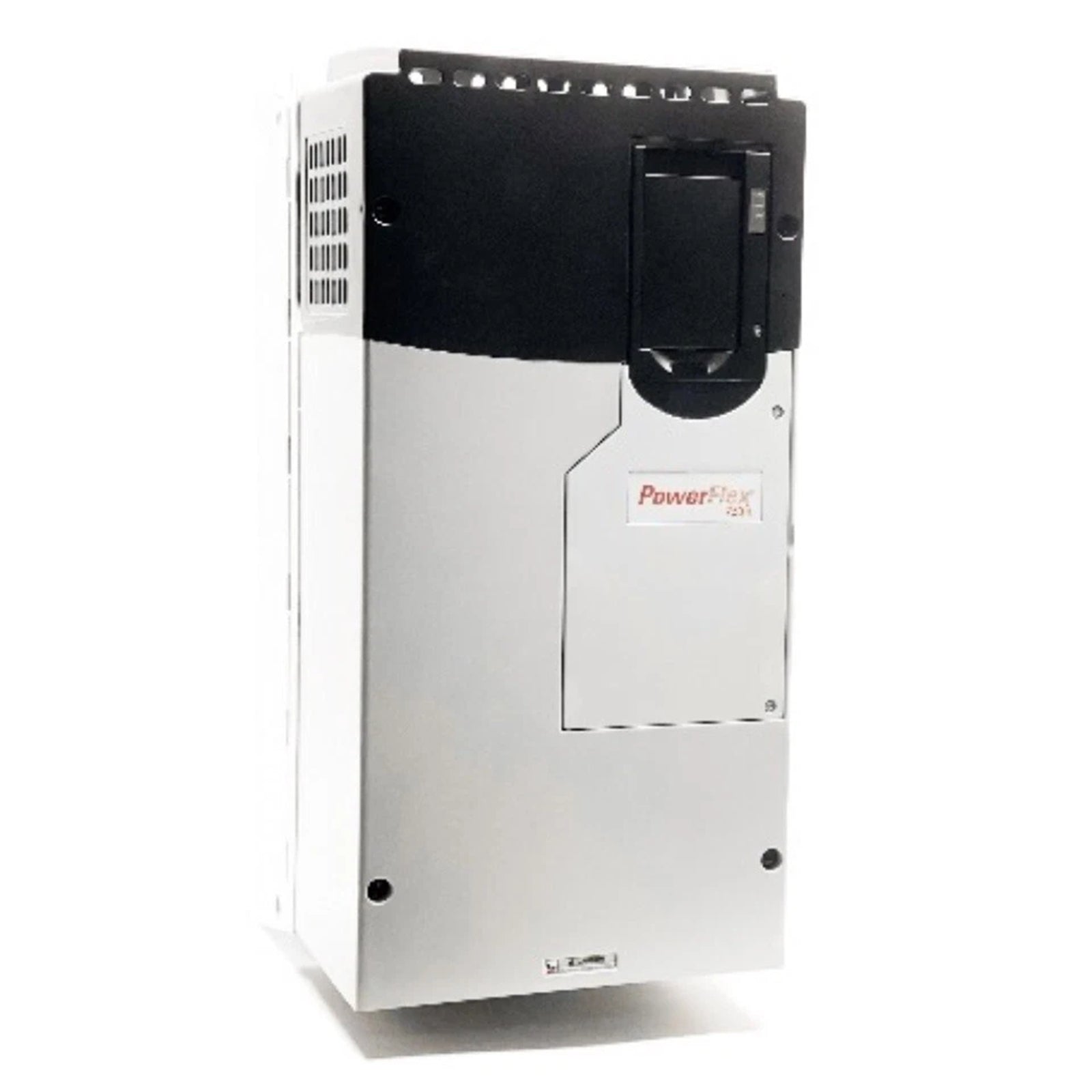

20F1ANE077AA0NNNNN محرك تيار متردد PowerFlex 753 من Allen-Bradley
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه للتحكم في محركات التردد المتغير في منصات الأتمتة الصناعية، يوفر Allen-Bradley 20F1ANE077AA0NNNNN (محرك تيار متردد 20F1ANE077AA0NNNNN) تنفيذًا ماديًا مباشرًا لإخراج تعديل عرض النبضة (PWM) لتنظيم عزم دوران المحرك وسرعته.
تسمية الكتالوج والمصفوفة
-
السلسلة: PowerFlex 753
-
نوع الغلاف: IP20/IP00، NEMA/UL النوع المفتوح
-
تكوين الإدخال: إدخال تيار متردد مع شحن مسبق
-
تصنيف الجهد: 600 فولت تيار متردد / 810 فولت تيار مستمر
-
تصنيف الطاقة: 55 كيلو واط / 75 حصان
-
تصنيف التيار: 77 أمبير
-
الميزات الداخلية: ترشيح، ترانزستور داخلي
-
حالة الوصلة: تمت إزالتها
المواصفات الفنية
| المعلمة | المواصفات |
| الموديل | 20F1ANE077AA0NNNNN |
| العلامة التجارية | Allen-Bradley |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 × 40.5 × 17.2 سم |
| درجة حرارة التشغيل | -10 إلى 50 درجة مئوية |
| استهلاك الطاقة | يعتمد على الحمل |
| تيار الخرج المقنن | 77 أمبير |
التحكم الصناعي واتصال الشبكة
تستفيد منصة PowerFlex 753 من شبكات EtherNet/IP المحددة لتسهيل تبادل البيانات عالي السرعة ضمن بنى التحكم. يتيح توافق فلاش البرامج الثابتة لمهندسي النظام تطبيق التحديثات لوظائف الأمان والمنطق. يتم الحفاظ على سرعة الاتصال المحددة عبر ناقل اللوحة الخلفية، مما يدعم عمليات متعددة المحاور المتزامنة. ويتم تحقيق توسيع كثافة الإدخال/الإخراج من خلال فتحات التوسع الاختيارية، مما يسمح للأجهزة بالتكيف مع متطلبات ملاحظات المستشعر المحلي دون تعديل هيكل التحكم الأساسي للمحرك.
معلومات الطلب
-
وحدة واحدة 20F1ANE077AA0NNNNN محرك تيار متردد PowerFlex 753
-
مجموعة واحدة من موصلات أطراف الإدخال/الإخراج
-
دليل فني واحد للتركيب والمرجع
إرشادات التركيب الميداني
-
تكامل الخزانة: قم بتركيب الوحدة في خزانة نظيفة وجافة وجيدة التهوية. تأكد من وجود مسافات خلوص دنيا تبلغ 150 مم أعلى وأسفل للتبريد بالحمل الحراري العمودي.
-
التأريض: قم بتوصيل هيكل المحرك بقضيب أرضي مشترك منخفض المعاوقة للتخفيف من التداخل الكهرومغناطيسي وضمان سلامة المشغل.
-
الترشيح: نظرًا لإزالة وصلة الترشيح، تحقق من نوع نظام توزيع الطاقة. قم بتركيب ترشيح خارجي للتداخل الكهرومغناطيسي/التردد اللاسلكي إذا كان النظام غير مؤرض أو مؤرض جزئيًا.
-
الأسلاك: افصل إشارات التحكم منخفضة الجهد عن أسلاك المحرك عالية الطاقة في مسارات مجاري مخصصة لمنع تلف الإشارة المستند إلى الحث.
الأسئلة المتكررة
-
هل يدعم هذا الطراز الكبح الداخلي؟
نعم، هذا المحرك مزود بترانزستور داخلي، مما يسمح بتوصيل مقاومة كبح ديناميكية خارجية لتبديد الطاقة الحركية أثناء التباطؤ.
-
ما الغرض من إزالة وصلة الترشيح؟
تتم إزالة الوصلة لمنع تيار التسرب عالي التردد إلى الأرض، وهو أمر ضروري عند التشغيل على أنظمة طاقة غير مؤرضة أو مؤرضة بمقاومة عالية.
-
هل يمكنني استخدام هذا المحرك في نظام 480 فولت تيار متردد؟
المحرك مصنف لإدخال 600 فولت تيار متردد؛ التشغيل عند 480 فولت تيار متردد ممكن، لكن طاقة الخرج سيتم تخفيضها وفقًا لمنحنيات الجهد إلى التردد المحددة في الدليل.
-
هل لوحة التحكم قابلة للتبديل السريع؟
لا. يجب تفريغ لوحة التحكم ووحدة الطاقة بالكامل والتحقق منها بمقياس ليكون الجهد 0 فولت تيار مستمر قبل أي تدخل مادي أو استبدال للمكونات.
-
كيف يمكنني مراقبة جهد ناقل التيار المستمر الداخلي؟
يمكن مراقبة جهد ناقل التيار المستمر عبر المعلمات الداخلية للمحرك باستخدام وحدة HIM متصلة أو أدوات برمجية مثل Connected Components Workbench.
-
هل هناك متطلبات عزم دوران محددة لتوصيلات الأطراف؟
نعم. ارجع دائمًا إلى ملصق كتلة الأطراف أو الدليل الفني للمنتج للحصول على إعدادات عزم الدوران المحددة لضمان سلامة الاتصال الكهربائي على المدى الطويل.
-
هل هناك حد لطول كابل المحرك؟
نعم. يؤدي طول الكابل الزائد إلى زيادة تيار التسرب السعوي، مما قد يؤدي إلى الحماية من التيار الزائد أو خطأ التأريض. ارجع إلى الدليل للحصول على إرشادات طول الكابل مقابل تردد الناقل.
-
هل يمكنني تحديث البرامج الثابتة للمحرك عبر Ethernet؟
نعم. استخدم أداة ControlFLASH واتصال Ethernet مستقر بمنفذ الاتصال الخاص بالمحرك لإجراء ترقيات البرامج الثابتة.
