20F11RC015AA0NNNNN ورقة بيانات محرك تيار متردد من ألن برادلي

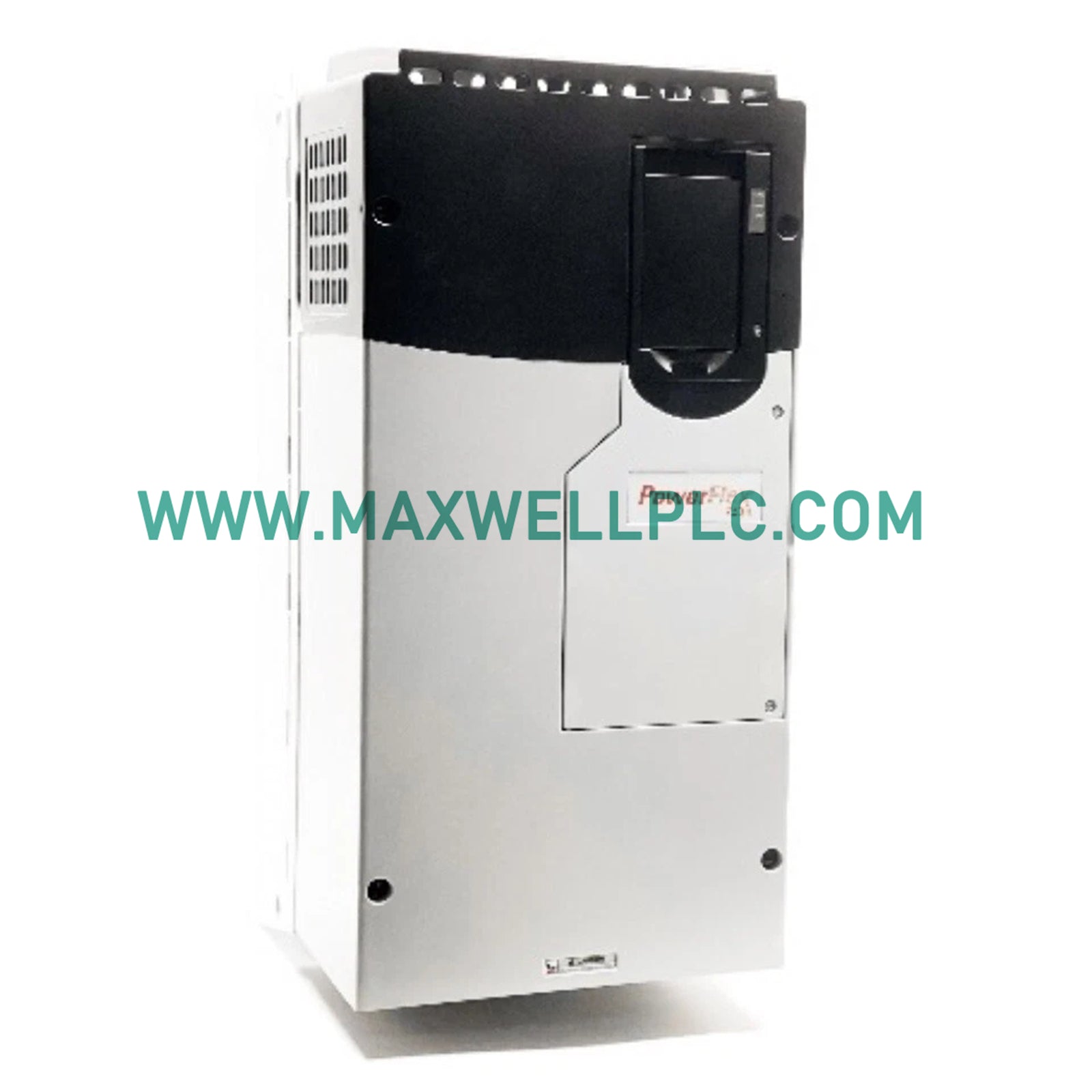

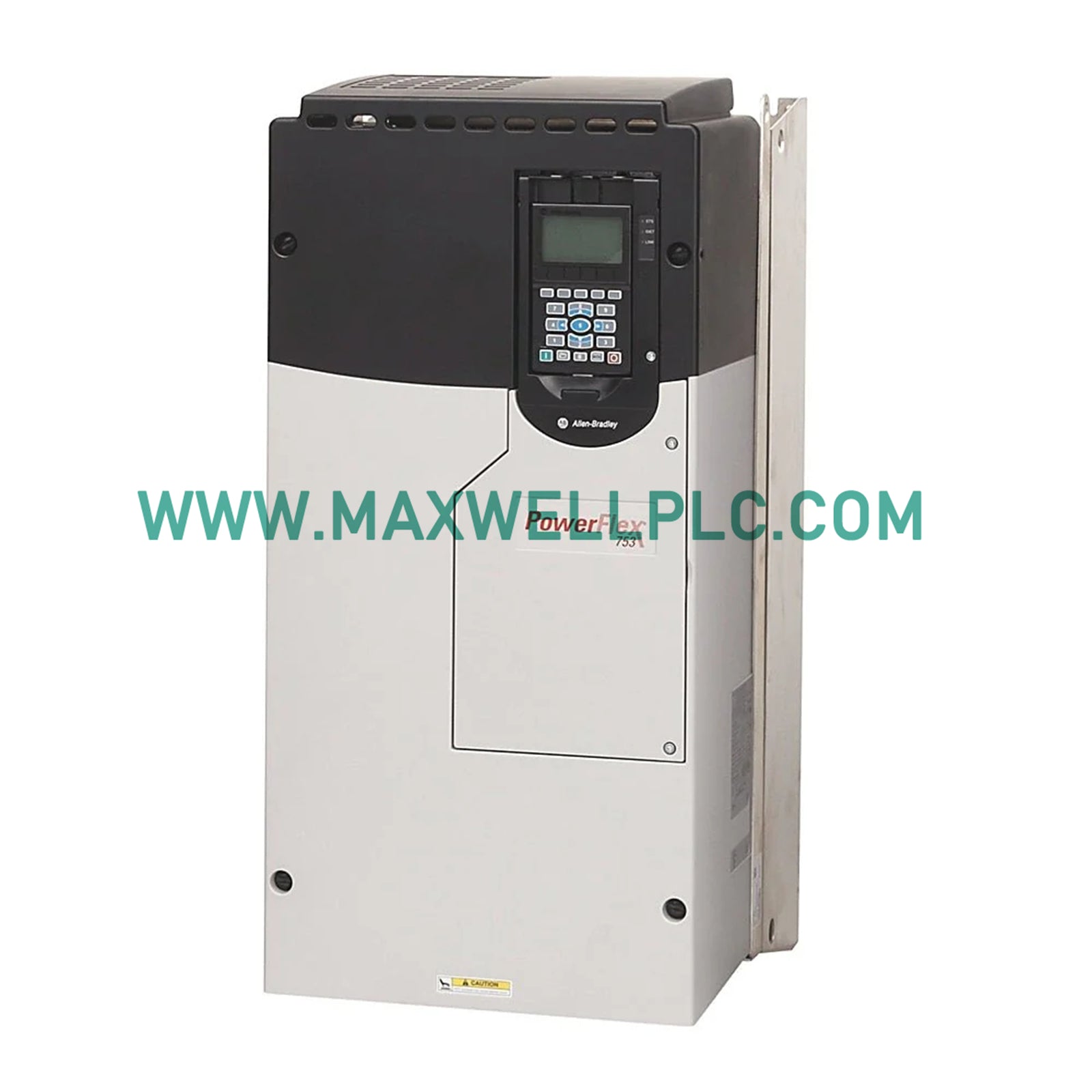

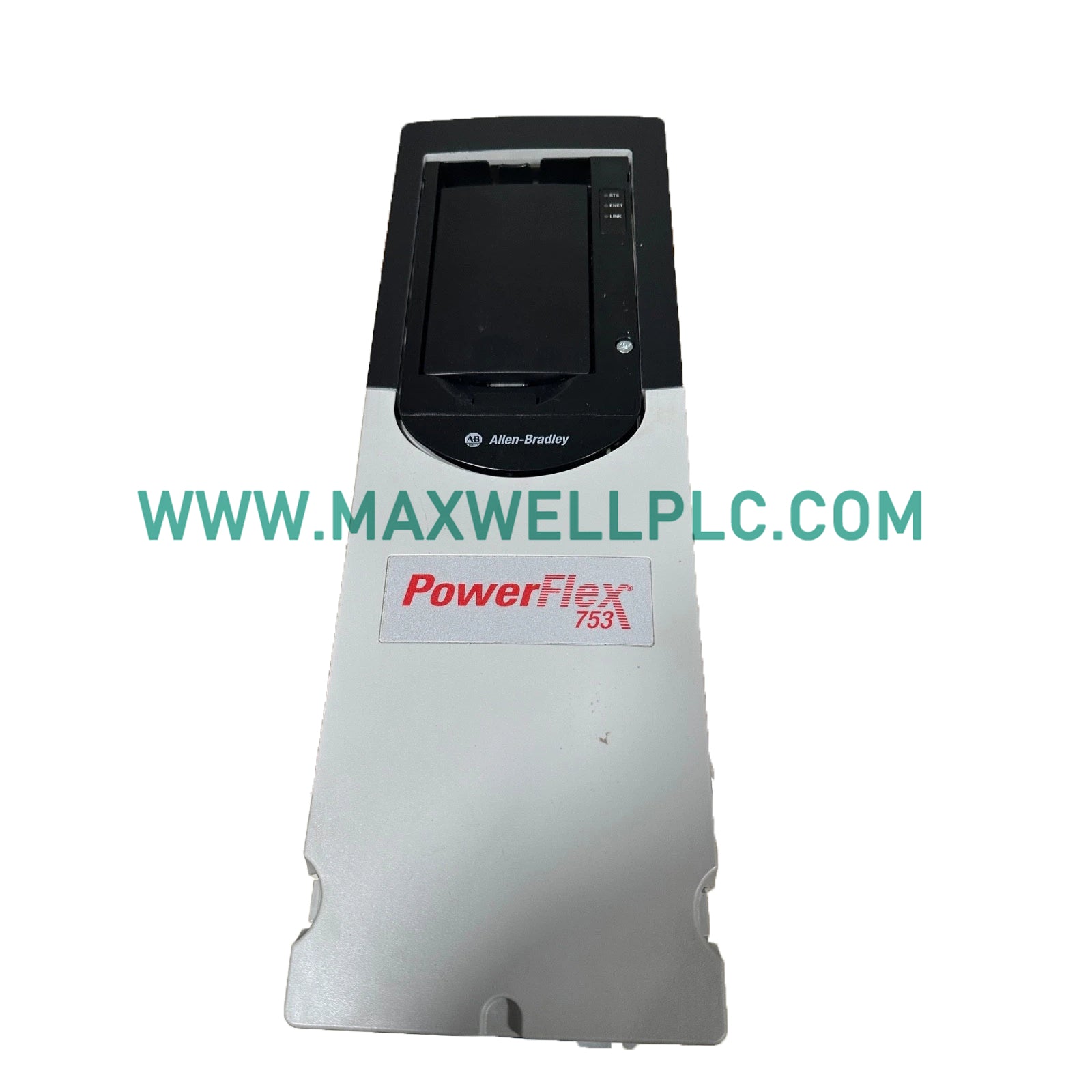

20F11RC015AA0NNNNN Allen-Bradley AC Drive PowerFlex 753

Allen-Bradley

20F11RC015AA0NNNNN Allen-Bradley AC Drive PowerFlex 753

SKU: 20F11RC015AA0NNNNN

متوفر في المخزون

الأبعاد: 29.5 × 40.5 × 17.2 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: ألين برادلي, كل المنتجات, وحدات إمداد الطاقة

العلامات : 3300 System, AC Drives, Allen-Bradley PowerFlex, Allen-Bradley PowerFlex 753

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Allen-Bradley 20F11RC015AA0NNNNN (محرك تيار متردد 20F11RC015AA0NNNNN) لسرعة المحرك عالية الدقة وتنظيم عزم الدوران في شبكات EtherNet/IP، ويوفر تنفيذًا كهربائيًا مباشرًا لتحويل الطاقة للتحكم في المحركات الحثية.

توضيح اللاحقة ومصفوفة التكوين

إن 20F11RC015AA0NNNNN هو بناء أجهزة PowerFlex 753 مصمم لجهد إدخال 400 فولت تيار متردد أو 540 فولت تيار مستمر. تشتمل هذه الوحدة على دوائر شحن مسبق مدمجة لإدارة تيار الاندفاع وترانزستور داخلي لتسهيل الكبح الديناميكي. تم تصميم الهيكل في هيكل IP20 من النوع المفتوح، ويتميز بترشيح مدمج. يستثني هذا البناء المحدد وحدة واجهة بشرية (HIM).

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	20F11RC015AA0NNNNN
العلامة التجارية	ألن برادلي
الأصل	الولايات المتحدة الأمريكية
الوزن	6 كجم
أبعاد الشحن	29.5 × 40.5 × 17.2 سم
درجة حرارة التشغيل	-10 درجة مئوية إلى 50 درجة مئوية
استهلاك الطاقة	7.5 كيلو واط (10 حصان)
جهد الإدخال	400 فولت تيار متردد / 540 فولت تيار مستمر
تيار الإخراج	15.4 أمبير

التحكم الصناعي واتصالات الشبكة

يستخدم هيكل PowerFlex 753 اتصالات ناقل اللوحة الخلفية عالية السرعة للحفاظ على الأداء المحدد عبر الشبكات الصناعية. تدعم الأجهزة توافق وميض البرامج الثابتة، مما يسمح بتحديثات محلية لخوارزميات التحكم والمنطق الوقائي. تمكن بطاقات الخيارات المعيارية قياس كثافة الإدخال/الإخراج، مما يضمن التزامن الدقيق لمحاور المحرك ضمن أنظمة الأتمتة متعددة المحركات.

معلومات الطلب

1 × محرك تيار متردد 20F11RC015AA0NNNNN
1 × مجموعة موصل كتلة طرفية
1 × وثائق التثبيت الفنية

إرشادات التثبيت الميداني

الإدارة الحرارية:

قم بتركيب المحرك عموديا في حاوية مزودة بتهوية كافية بالهواء القسري. حافظ على الخلوص كما هو محدد في الدليل الفني لمنع التضييق الحراري الموضعي للمشتت الحراري الداخلي.
فصل الكابلات:

قم بتوجيه موصلات الطاقة عالية الجهد بشكل منفصل عن إشارات التحكم منخفضة الجهد لتقليل التداخل الكهرومغناطيسي والاقتران السعوي المحتمل.
بروتوكول التأريض:

قم بتوصيل طرف التأريض الواقي لهيكل المحرك (PE) بناقل أرضي منخفض المعاوقة لضمان استقرار جهد النظام وسلامته.
الحماية البيئية:

قم بالتركيب في حاوية متوافقة مع NEMA/UL لمنع دخول الملوثات الموصلة أو الرطوبة أو الجسيمات المسببة للتآكل.

الأسئلة الشائعة

هل يمكن تبديل المحرك أثناء توصيله بالتيار؟

لا. يجب فصل التيار بالكامل عن الوحدة، ويجب التحقق من تفريغ مكثفات ناقل التيار المستمر الداخلية بالكامل إلى 0 فولت تيار مستمر قبل بدء أي صيانة مادية.
هل ترانزستور DB الداخلي مصمم للتشغيل المستمر؟

لا. تم تصميم ترانزستور الكبح الديناميكي لتبديد الطاقة على أساس دورة العمل. يجب تحديد حجم المقاومات الخارجية وفقًا لأحمال التجديد القصوى والمتوسطة.
هل يدعم هذا النموذج إدخال تيار متردد أحادي الطور؟

لا. تم تصميم هذا المحرك خصيصًا لإدخال تيار متردد ثلاثي الأطوار أو إدخال ناقل تيار مستمر عالي الجهد؛ سيؤدي الاتصال أحادي الطور إلى حدوث أعطال في فقدان طور الإدخال.
هل يلزم وجود HIM للتشغيل؟

لا. يمكن إجراء التكوين والمراقبة عبر اتصالات الشبكة أو أدوات برامج الهندسة. HIM مكون اختياري.
كيف يتم تحديث البرامج الثابتة في الميدان؟

يتم إجراء تحديثات البرامج الثابتة عبر منفذ اتصال المحرك باستخدام برنامج الأداة المساعدة للوميض الذي توفره الشركة المصنعة.
ما الحماية التي يوفرها غطاء IP20؟

يوفر IP20 حماية ضد الأجسام الصلبة الأكبر من 12.5 مم؛ ولا يوفر حماية ضد دخول الرطوبة أو الغبار الناعم.
هل يمكن تعديل حد تيار الإخراج؟

نعم. معلمة حد التيار قابلة للتكوين بواسطة البرامج عبر نظام التحكم في المحرك لتلبية المتطلبات الحرارية للمحرك.
ما عواقب تجاوز 400 فولت تيار متردد كجهد إدخال؟

يؤدي تجاوز جهد الإدخال المقدر إلى فصل الجهد الزائد، وعزل ترانزستورات الإخراج لمنع تلف جسر العاكس.
