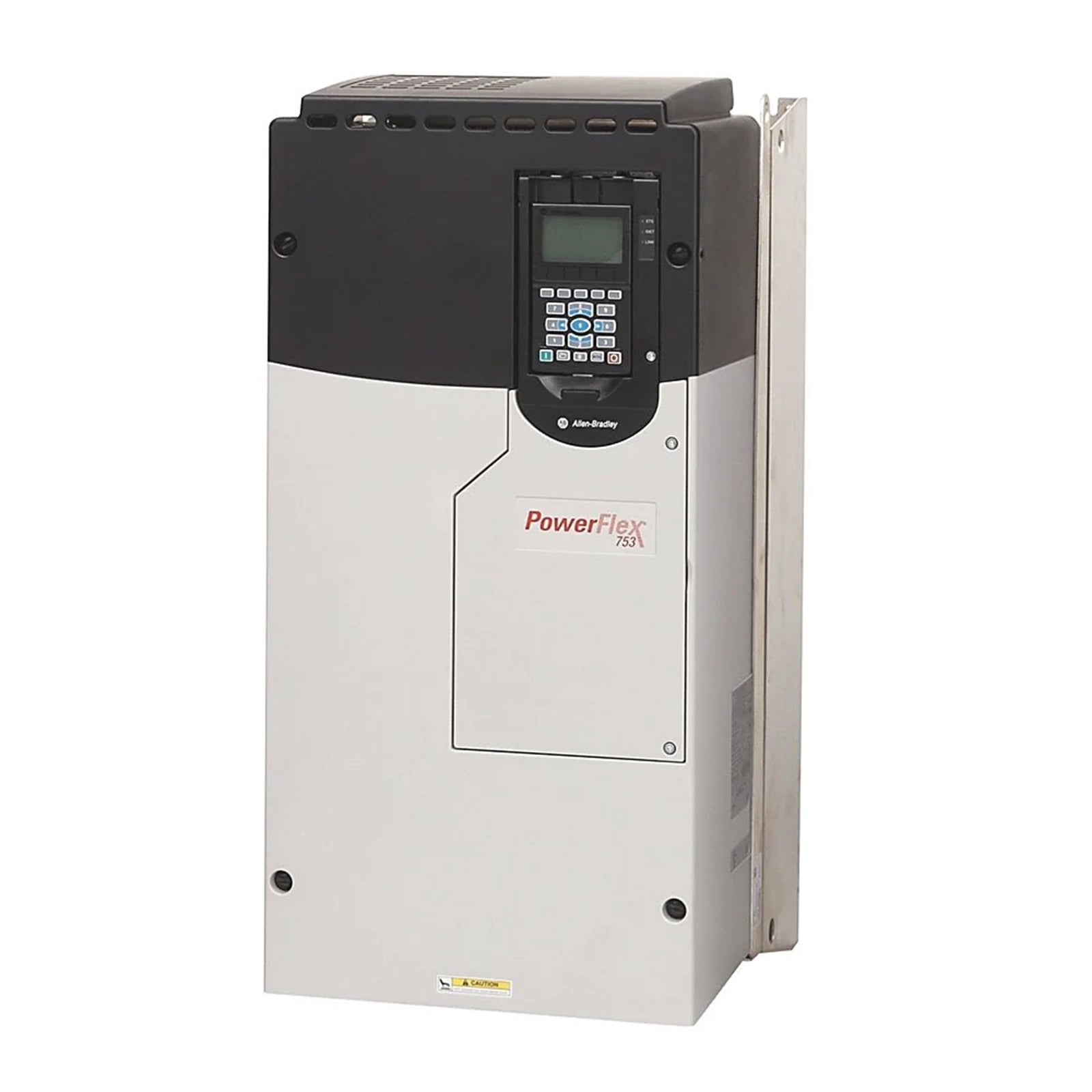

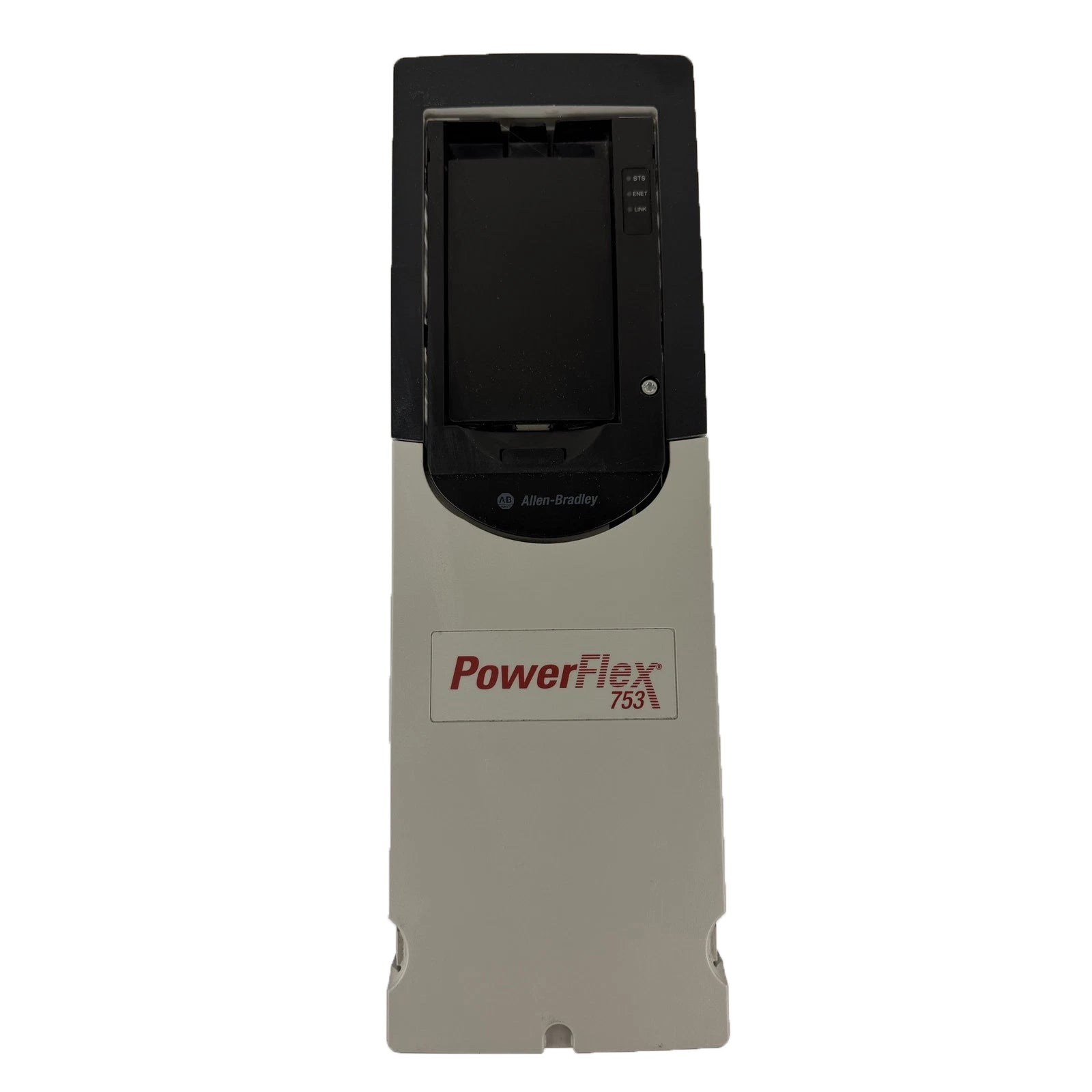

20F11ND040JA0NNNNN محرك تيار متردد Allen-Bradley PowerFlex 753
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم Allen-Bradley 20F11ND040JA0NNNNN (محرك تيار متردد 20F11ND040JA0NNNNN) لتوفير سرعة عالية الدقة للمحرك وتنظيم عزم الدوران في شبكات EtherNet/IP، ويوفر التنفيذ الكهربائي المباشر لتحويل الطاقة للتحكم في المحرك التحريضي.
توضيح اللاحقة ومصفوفة التكوين
إن 20F11ND040JA0NNNNN هو وحدة جهاز PowerFlex 753 إطار 3 مصنفة لمدخل 480 فولت تيار متردد أو 650 فولت تيار مستمر. تتميز الوحدة بدائرة شحن مسبق متكاملة، وترانزستور فرملة ديناميكية (DB) داخلي، وفلترة EMI مع توصيل موصل مشترك (CM) لتقليل الضوضاء. يعمل هذا البناء ضمن هيكل IP20/IP00 من النوع المفتوح ويستخدم كتل إدخال/إخراج مدمجة للتكامل المباشر لحلقة التحكم، باستثناء وحدة واجهة بشرية (HIM) مثبتة في المصنع.
المواصفات التقنية
| المعلمة | المواصفات |
| الموديل | 20F11ND040JA0NNNNN |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 × 40.5 × 17.2 سم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية |
| استهلاك الطاقة | 30 حصان (عمل عادي) / 25 حصان (عمل شاق) |
| جهد الإدخال | 480 فولت تيار متردد / 650 فولت تيار مستمر |
| تيار الإخراج | 40 أمبير |
التحكم الصناعي والاتصال الشبكي
تستخدم منصة PowerFlex 753 اتصال ناقل لوحة الخلفية عالي السرعة للحفاظ على الأداء المحدد عبر الشبكات الصناعية. يدعم الجهاز التوافق مع تحديثات البرامج الثابتة (الفيرموير)، مما يسمح بالتحديثات المحلية لخوارزميات التحكم والمنطق الوقائي. تمكّن بطاقات الخيارات المعيارية من زيادة كثافة الإدخال/الإخراج، مما يضمن التزامن الدقيق لمحاور المحرك داخل أنظمة الأتمتة متعددة المحركات.
معلومات الطلب
-
1 × محرك تيار متردد 20F11ND040JA0NNNNN
-
1 × مجموعة موصل كتلة طرفية
-
1 × وثائق التثبيت الفني
إرشادات التثبيت الميداني
-
الإدارة الحرارية:
قم بتركيب المحرك عمودياً في حاوية مع تهوية قسرية كافية. حافظ على الخلوص المحدد في الدليل الفني لمنع التضييق الحراري الموضعي للمشتت الحراري الداخلي.
-
فصل الكابلات:
قم بتوجيه موصلات الطاقة عالية الجهد بشكل منفصل عن إشارات التحكم منخفضة الجهد لتقليل التداخل الكهرومغناطيسي والاقتران السعوي المحتمل.
-
بروتوكول التأريض:
قم بتوصيل طرف التأريض الواقي لهيكل المحرك (PE) بناقل تأريض منخفض المعاوقة لضمان استقرار جهد النظام وسلامته.
-
الحماية البيئية:
قم بالتركيب في حاوية متوافقة مع معايير NEMA/UL لمنع دخول الملوثات الموصلة أو الرطوبة أو الجزيئات المسببة للتآكل.
الأسئلة الشائعة
-
هل يمكن تبديل المحرك أثناء توصيله بالتيار الكهربائي؟
لا. يجب فصل التيار عن الوحدة بالكامل، ويجب التحقق من تفريغ مكثفات ناقل التيار المستمر الداخلي بالكامل إلى 0 فولت تيار مستمر قبل بدء أي صيانة فعلية.
-
هل ترانزستور الفرملة الديناميكية الداخلي مصمم للتشغيل المستمر؟
لا. تم تصميم ترانزستور الفرملة الديناميكية لتبديد الطاقة على أساس دورة العمل. يجب تحديد حجم المقاومات الخارجية وفقًا لأحمال التجديد القصوى والمتوسطة.
-
هل يدعم هذا الطراز مدخل تيار متردد أحادي الطور؟
لا. تم تصميم هذا المحرك خصيصًا لمدخل تيار متردد ثلاثي الأطوار أو مدخل ناقل تيار مستمر عالي الجهد؛ سيؤدي توصيل طور واحد إلى حدوث أخطاء في فقدان الطور عند الإدخال.
-
هل وحدة واجهة المستخدم (HIM) مطلوبة للتشغيل؟
لا. يمكن إجراء التكوين والمراقبة عبر الاتصال الشبكي أو أدوات البرامج الهندسية. وحدة HIM هي مكون اختياري.
-
كيف يتم تحديث البرامج الثابتة (الفيرموير) في الموقع؟
تُجرى تحديثات البرامج الثابتة عبر منفذ الاتصال الخاص بالمحرك باستخدام برنامج أداة الفلاش المقدم من الشركة المصنعة.
-
ما الحماية التي توفرها حاوية IP20؟
توفر IP20 حماية ضد الأجسام الصلبة الأكبر من 12.5 ملم؛ ولا توفر حماية ضد دخول الرطوبة أو الغبار الدقيق.
-
هل يمكن تعديل حد تيار الخرج؟
نعم. يمكن تهيئة معلمة حد التيار برمجيًا عبر منصة التحكم في المحرك لمطابقة المتطلبات الحرارية للمحرك.
-
ما هي عواقب تجاوز مدخل 480 فولت تيار متردد؟
يؤدي تجاوز جهد الإدخال المقنن إلى إطلاق رحلة الجهد الزائد، وعزل ترانزستورات الخرج لمنع تلف جسر العاكس.
