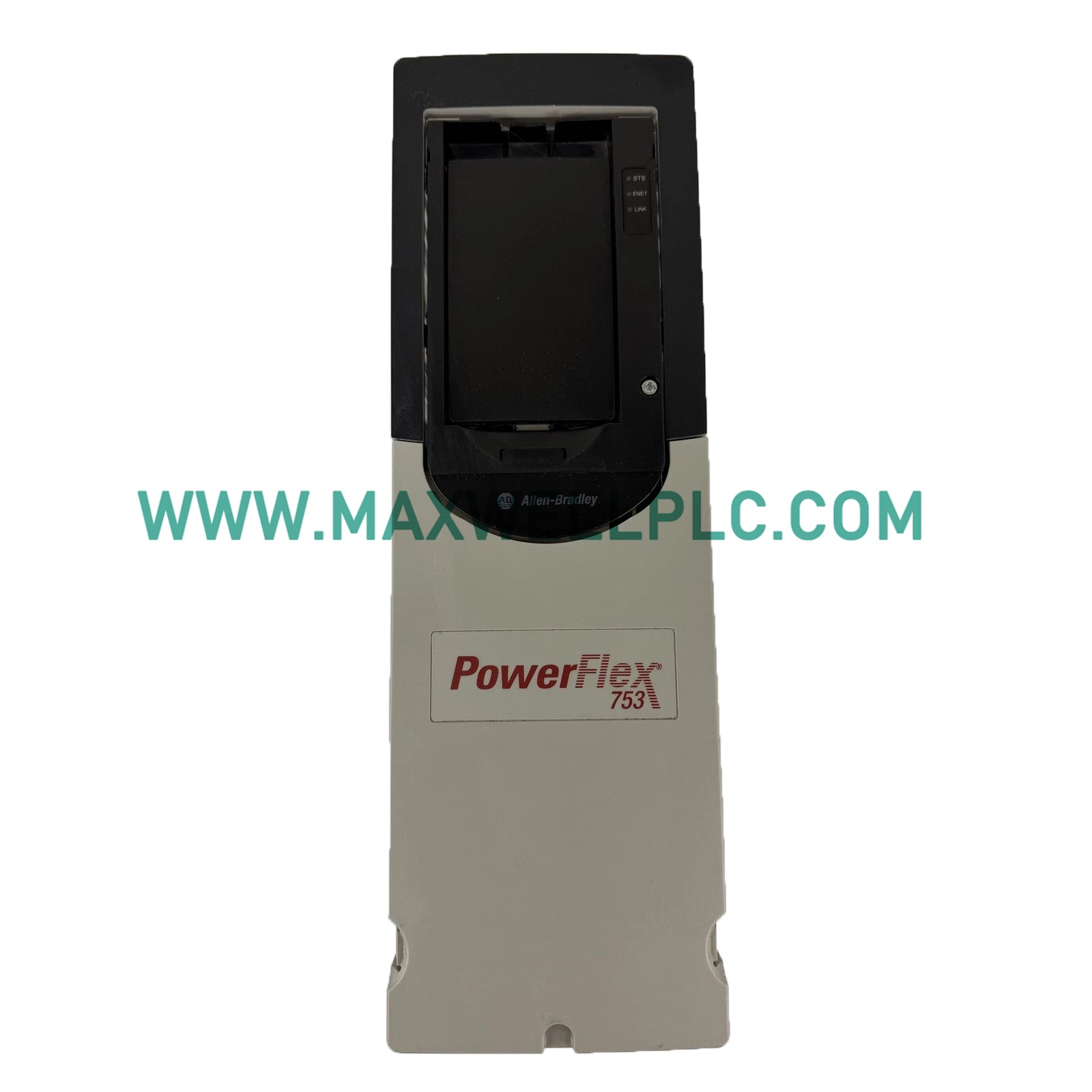

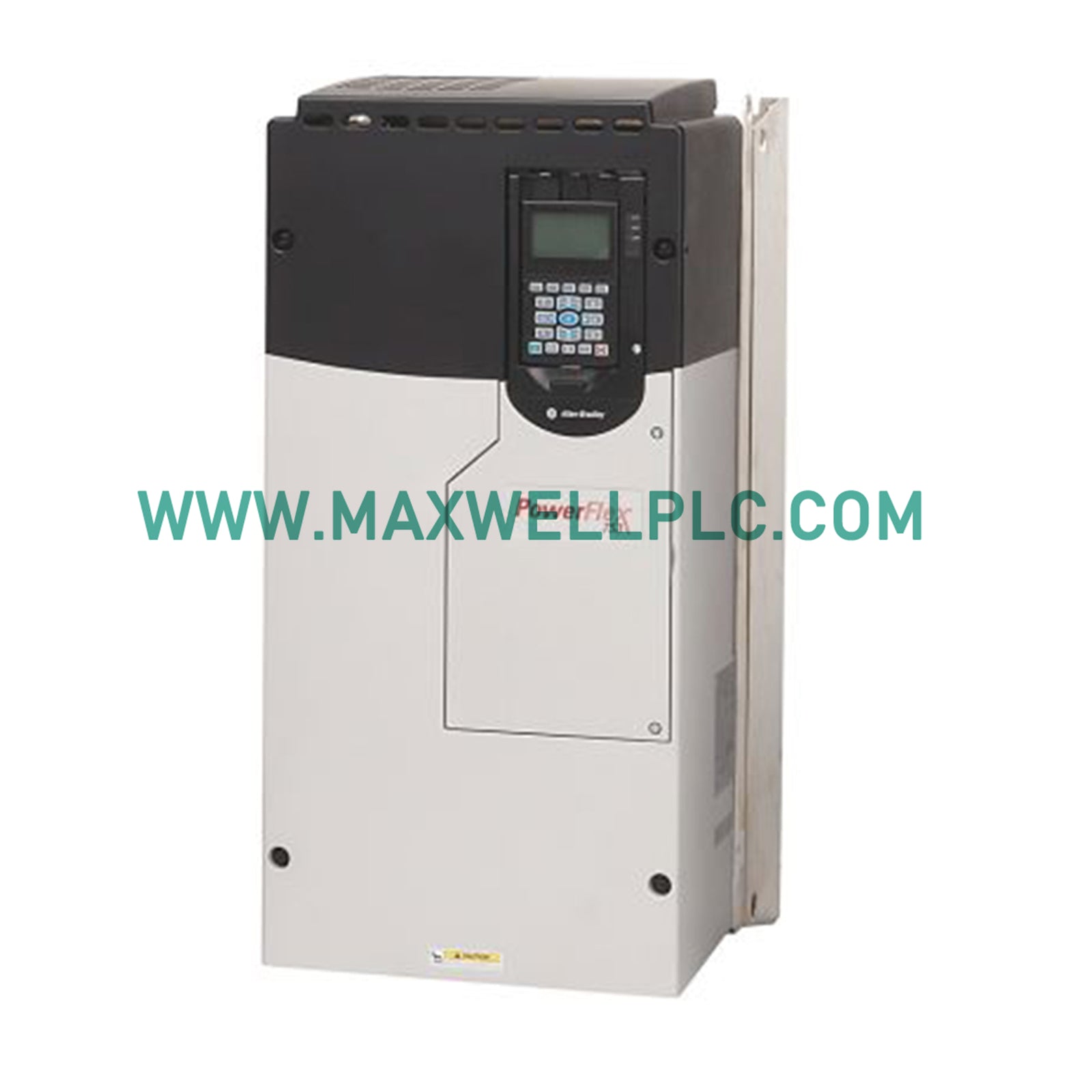

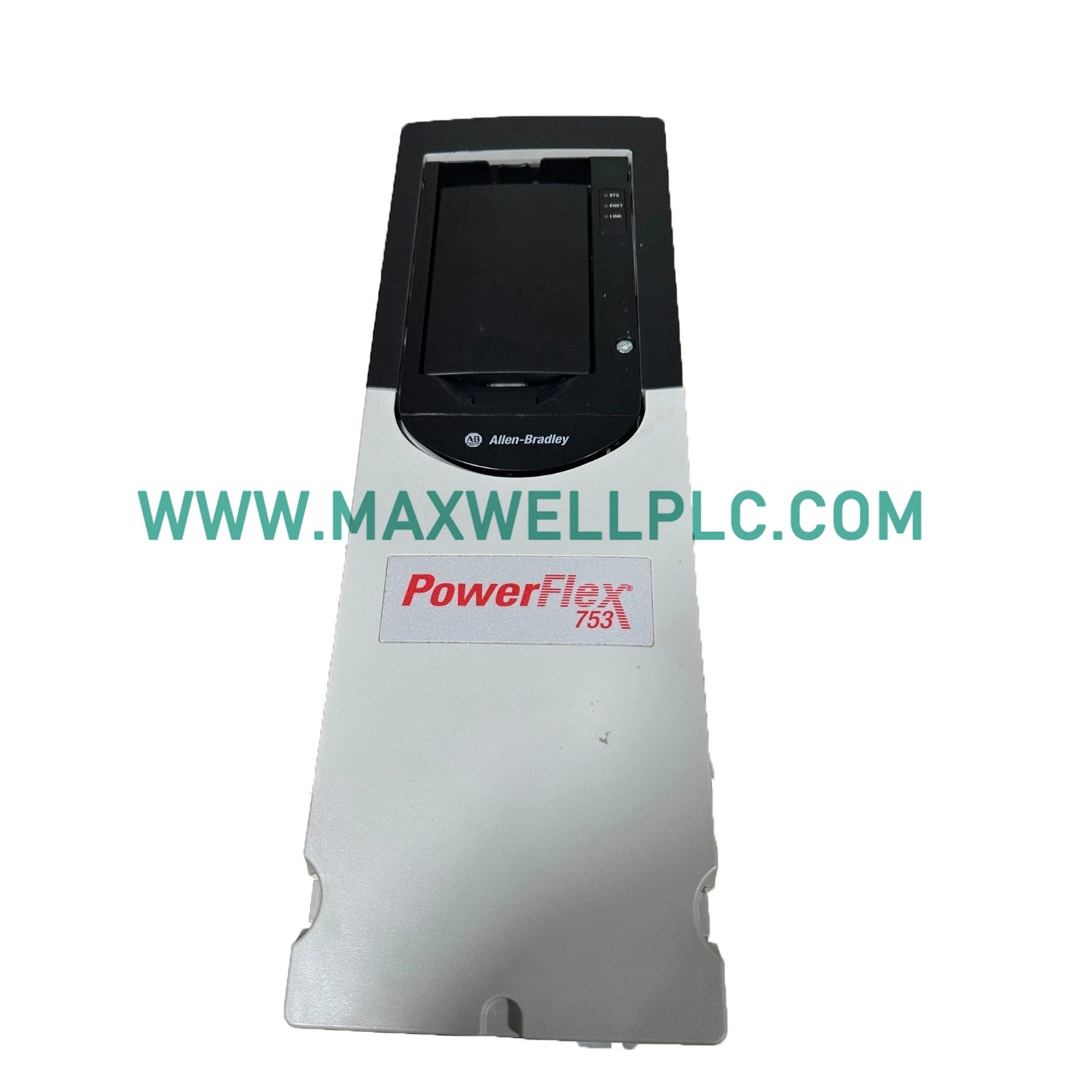

20F11NC072JA0NNNNN محرك تيار متردد Allen-Bradley PowerFlex 753
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يُعد Allen-Bradley 20F11NC072JA0NNNNN المحرك الرئيسي PowerFlex 753 لتيار المتردد المستخدم لتنفيذ تنظيم السرعة وعزم الدوران للمحركات الاستقرائية ثلاثية الأطوار عبر منصات التشغيل الآلي للمصانع.
مصفوفة المعلمات الفيزيائية والكهربائية
| المعلمة | المواصفات |
| الموديل | 20F11NC072JA0NNNNN |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 سم × 40.5 سم × 17.2 سم |
| درجة حرارة التشغيل | غير مذكورة |
| استهلاك الطاقة | 37 كيلوواط للتشغيل العادي / 30 كيلوواط للتشغيل الشاق |
| تيار الإخراج | 72 أمبير |
| فئة الجهد | 400 فولت تيار متردد، 3 مراحل / 540 فولت تيار مستمر |
| نوع الغلاف | IP20/IP00، NEMA/UL نوع مفتوح |
| حجم الإطار | الإطار 4 (متوافق مع سلسلة الإطارات 1...5، 8...10) |
| نوع الحماية | حماية قياسية، تبريد هواء قسري |
| نوع الإدخال | إدخال تيار متردد مع أطراف تيار مستمر، مع شحن مسبق |
| خيارات التصفية | مصفاة، جسر CM مُثبت |
| الفرملة الديناميكية | ترانزستور DB |
| فتحة الواجهة | فارغة (لا يوجد HIM) |
| الأجهزة المتكاملة | I/O مدمج |
هندسة الشبكة الحتمية وتنفيذ البرامج الثابتة
يتصل محرك التردد المتغير بوحدات المعالجة الرئيسية عبر قنوات اتصال حافلة اللوحة الخلفية عالية السرعة. تتيح الشبكات الحتمية، مثل شبكات EtherNet/IP، تتبع المعلمات ومزامنة المحركات في الوقت الفعلي. تضمن قابلية توافق وميض البرامج الثابتة ملفات تنفيذ تحكم موحدة عبر معماريات Logix المتصلة، مما يحسن من قابلية التوسع الإجمالية لكثافة الإدخال/الإخراج.
محتويات حزمة الشراء
-
1 × محرك تيار متردد 20F11NC072JA0NNNNN
-
1 × طقم موصل I/O مدمج
إجراءات التركيب الميداني
-
التثبيت الميكانيكي
قم بتركيب هيكل الإطار المفتوح 4 رأسيًا داخل لوحة حاوية صناعية واقية لمنع تراكم الغبار. حافظ على مناطق التخليص القياسية لمسارات عادم الهواء القسري.
-
التوصيل الكهربائي
قم بتوصيل موصلات خط الطاقة بإدخال التيار المتردد أو خطوط ناقل التيار المستمر المشتركة بأطراف التيار المستمر. تحقق من أن جسر الوضع المشترك المثبت مسبقًا يتطابق مع طوبولوجيا تأريض شبكة المصنع.
-
قيود التوصيل
قم بتوجيه دوائر إشارة الإدخال/الإخراج المدمجة ذات الجهد المنخفض عبر مسارات مخصصة معزولة عن إدخال الطاقة العالية وأسلاك المحرك للتخفيف من التداخل الكهرومغناطيسي.
التحقق من البنية التحتية الميدانية
-
هل يمكن تبديل هذا التكوين للمحرك أثناء التشغيل (hot-swappable)؟
لا، لا يمكن صيانة جهاز تحويل الطاقة هذا أو فصله أثناء تنشيطه. يجب عزل مصدر التوزيع الرئيسي قبل إجراء صيانة الأطراف.
-
هل يحتوي هذا النموذج على ترانزستور فرملة ديناميكية داخلي؟
نعم، تتضمن هذه الوحدة المحددة ترانزستور فرملة ديناميكية داخلي. تتطلب ملفات الفرملة الديناميكية عناصر مقاومة تبديد طاقة خارجية إضافية.
-
ما هو تصنيف الغلاف البيئي؟
يتميز هيكل المحرك بتصميم IP20/IP00 NEMA/UL من النوع المفتوح، مما يتطلب نشره داخل خزانة تحكم ثانوية للحماية البيئية.
-
هل يمكن لهذا النموذج الاتصال مباشرة بنظام ناقل تيار مستمر مشترك؟
نعم، يوفر ملف الأجهزة هذا طوبولوجيا إدخال تيار متردد جنبًا إلى جنب مع وصلات أطراف وصلة تيار مستمر، مما يتيح النشر ضمن حلقات توزيع ناقل تيار مستمر مشتركة مركزية.
-
كيف يتم استخدام وصلة التصفية الداخلية؟
تقوم الوصلة المثبتة مسبقًا بتوصيل شبكات مكثفات التصفية الداخلية بالأرض. يجب التحقق من التكوين مقابل نوع البنية التحتية للتأريض في المصنع.
-
ما هي طريقة التبريد التي يستخدمها تكوين هذا الإطار؟
يتم إنجاز إدارة الطاقة الحرارية عبر دورة تبريد الهواء القسري التي تمر مباشرة عبر مجموعة كتلة المشتت الحراري المصنوعة من الألومنيوم.
-
كيف يؤثر توافق وميض البرامج الثابتة على التشغيل؟
يجب أن يتطابق هيكل البرامج الثابتة لوحدة الطاقة الداخلية مع تعريفات أجهزة وحدة التحكم المضيفة لتجنب أخطاء تتبع بنية البيانات أثناء حلقات وقت التشغيل.
-
ما هو الحد الأقصى لتقييم التيار المستمر لهذا الجهاز؟
توفر دائرة الإخراج الفيزيائية تيارًا مستمرًا أقصى يبلغ 72 أمبير عند التشغيل ضمن حدود التشغيل العادي المقدرة.
