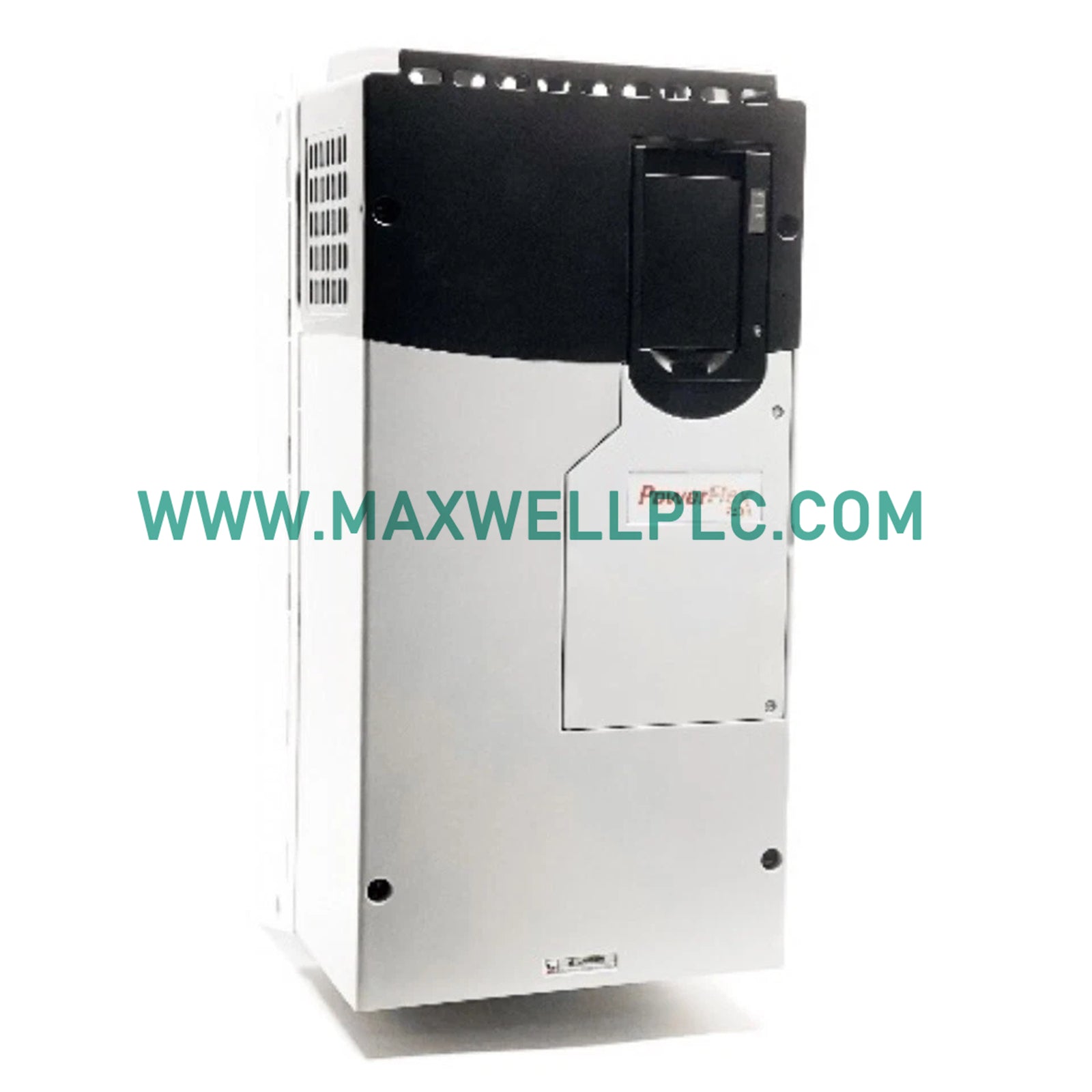

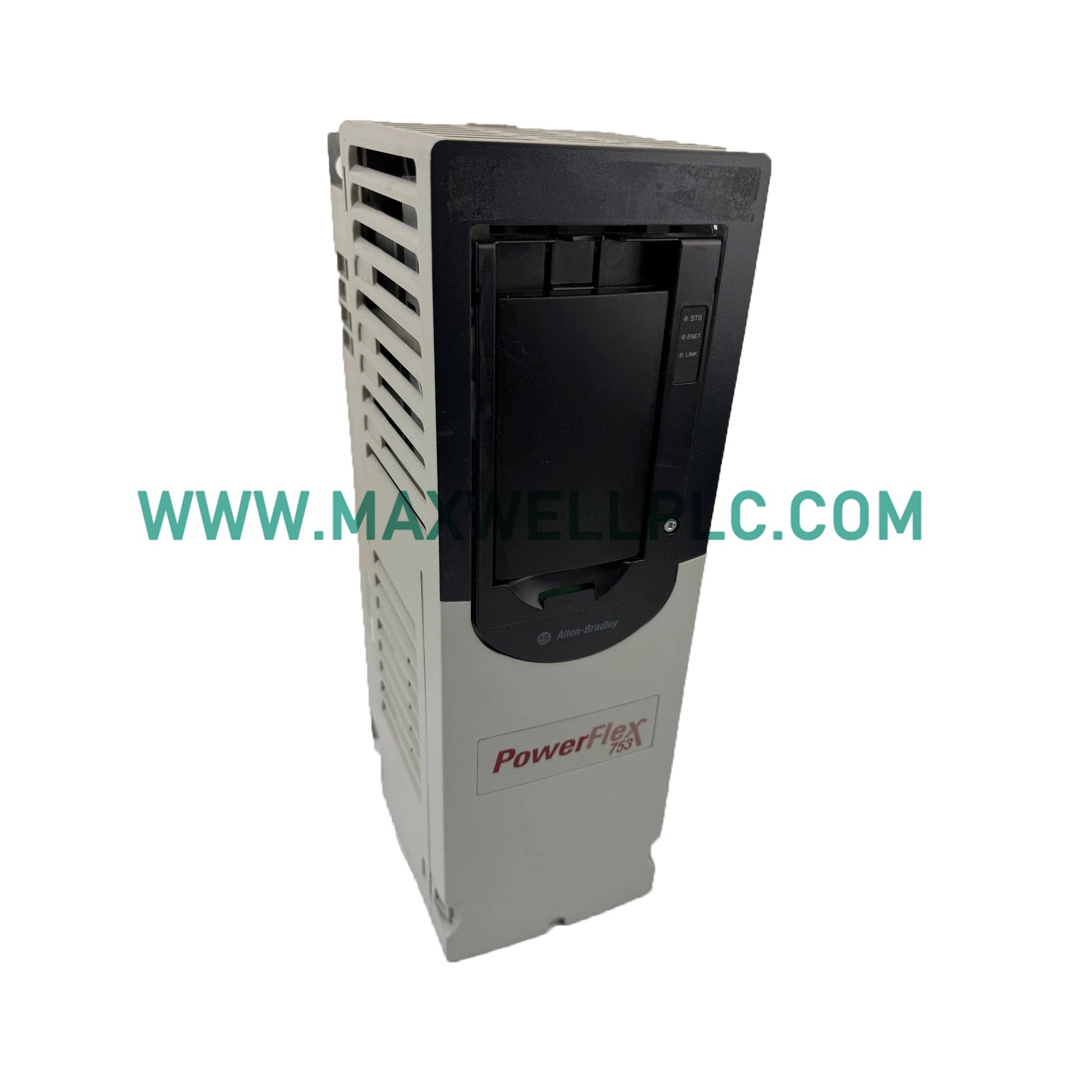

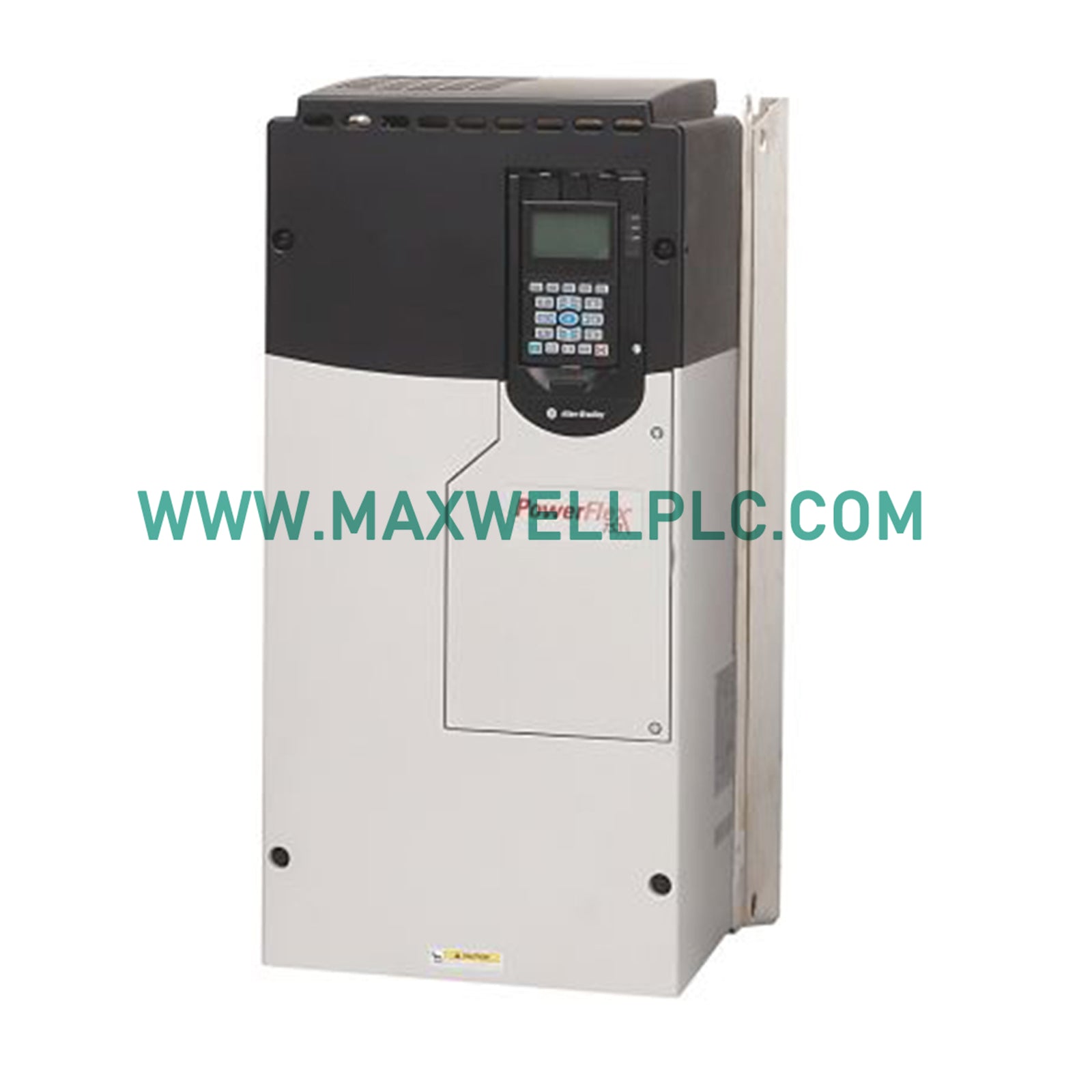

تم تكوين محرك Allen-Bradley 20F11NC037JA0NNNNN (محرك تردد 20F11NC037JA0NNNNN) للتحكم الدقيق بالمحرك، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يعمل محرك PowerFlex 753 هذا على مدخل 400 فولت تيار متردد، 3 أطوار ويتضمن وحدات إدخال/إخراج مدمجة للتنظيم المحلي للعملية. تتميز الوحدة بغلاف مفتوح، وتبريد بالهواء القسري، وترانزستور فرملة ديناميكي متكامل، مصمم لإدارة سرعة وعزم دوران المحركات حتى 18.5 كيلووات في تطبيقات الخدمة العادية.

تفسير اللاحقة ومصفوفة النموذج

• 20F: سلسلة محركات PowerFlex 753.

• 11N: 400 فولت تيار متردد، مدخل ثلاثي الأطوار مع أطراف تيار مستمر وشحن مسبق.

• C037: تيار إخراج مستمر 37 أمبير.

• J: حجم الإطار 3.

• A0: خيار EMC مفلتر، وصلة CM مثبتة.

• N: حماية قياسية وتبريد بالهواء القسري.

• N: HIM فارغ (وحدة واجهة بشرية).

• NNN: لا توجد خيارات إضافية مثبتة في المصنع.

مواصفات الأجهزة

هندسة التحكم والاتصال

تستخدم منصة PowerFlex 753 برنامجًا ثابتًا متخصصًا لإدارة الاتصال المحدد عبر الشبكات الصناعية. يدعم ناقل اللوحة الخلفية الداخلية توسيع كثافة الإدخال/الإخراج، مما يتيح تكوينًا دقيقًا لمتغيرات العملية وإشارات التحكم. تم دمج توافق فلاش البرنامج الثابت في بنية المعالج، مما يتيح تحديثات جانبية للمجال لمكدسات الشبكة أو خوارزميات التحكم دون تعديل الأجهزة. يضمن هذا التكامل أن نقاط ضبط سرعة المحرك وحلقات التغذية المرتدة تحافظ على تزامن وثيق عبر أنظمة التحكم الموزعة.

معلومات الطلب

• 1 وحدة محرك تردد 20F11NC037JA0NNNNN

• 1 مجموعة ملحقات كتلة طرفية

• 1 دليل سلامة التثبيت

إرشادات التثبيت الميداني

• التركيب والبيئة

• قم بتركيب المحرك عموديًا داخل حاوية للحفاظ على تصنيف IP20 / IP00.

• تأكد من وجود خلوص كافٍ فوق وتحت هيكل الإطار 3 للسماح بتدفق الهواء دون عائق عبر مشعات الحرارة الداخلية.

• التكامل الكهربائي

• قم بتوصيل مدخل 400 فولت تيار متردد بأطراف الطاقة الأولية، مع ضمان وجود حماية مناسبة للدائرة الفرعية.

• حافظ على اتصال وصلة CM للامتثال لمواصفات ترشيح EMC المقصودة.

• قم بتوصيل هيكل المحرك بالأرضية المشتركة للمنشأة لتقليل التداخل الكهرومغناطيسي.

الأسئلة المتكررة

• هل يمكن تبديل الإدخال/الإخراج الداخلي أثناء التشغيل؟

  لا، بطاقات الإدخال/الإخراج المضمنة غير مصممة للتبديل السريع؛ يجب إيقاف تشغيل المحرك تمامًا قبل إجراء أي صيانة للوحدة الداخلية.

• ما هو الغرض من وصلة CM؟

  توصل وصلة CM المكثف الداخلي ذي الوضع المشترك بالأرض، وهو أمر ضروري للمحرك لتلبية متطلبات انبعاثات ومناعة EMC القياسية.

• هل يمكن برمجة المحرك بدون HIM؟

  نعم، يمكن برمجة المحرك عبر منفذ الاتصال باستخدام برنامج قائم على الكمبيوتر الشخصي، أو يمكن توصيل HIM قياسي من PowerFlex 753 باللوحة الأمامية.

• كيف يتم استخدام ترانزستور الفرملة؟

  يسمح ترانزستور DB المدمج بتوصيل مقاومة فرملة خارجية، والتي تبدد الطاقة المتجددة أثناء تباطؤ المحرك.

• ما هي الحماية التي يوفرها الهيكل من النوع المفتوح؟

  يحمي تصنيف IP20 من الأجسام الصلبة الأكبر من 12 مم؛ ولا يوفر حماية ضد الرطوبة أو الملوثات المحمولة جوًا.

• هل يمكنني تحديث البرنامج الثابت أثناء تشغيل المحرك؟

  لا، تتطلب تحديثات ControlFLASH أن يكون المحرك في حالة توقف لضمان سلامة خوارزميات التحكم أثناء عملية إعادة كتابة الذاكرة.

• كيف تعمل دائرة الشحن المسبق؟

  تحد دائرة الشحن المسبق من تيار الاندفاع عند توصيل الطاقة، مما يحمي مكثفات ناقل التيار المستمر من إجهاد التيار العالي أثناء بدء التشغيل.

• ماذا يشير تصنيف HD/ND؟

  ND (الخدمة العادية) مخصص لأحمال عزم الدوران الثابت، بينما يوفر HD (الخدمة الشاقة) حد تيار أعلى لبدء تشغيل الأحمال عالية القصور الذاتي على حساب إجمالي خرج الطاقة.
