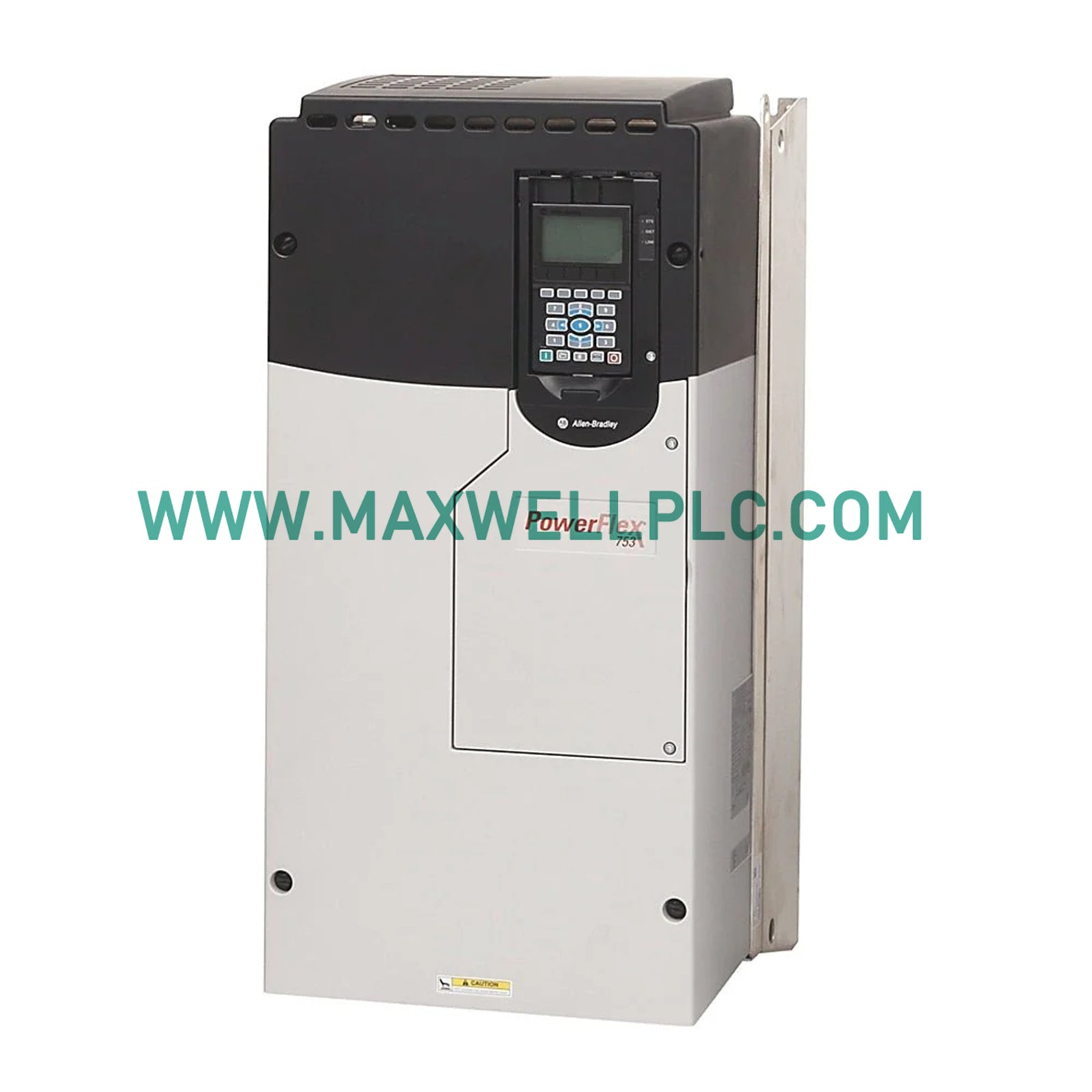

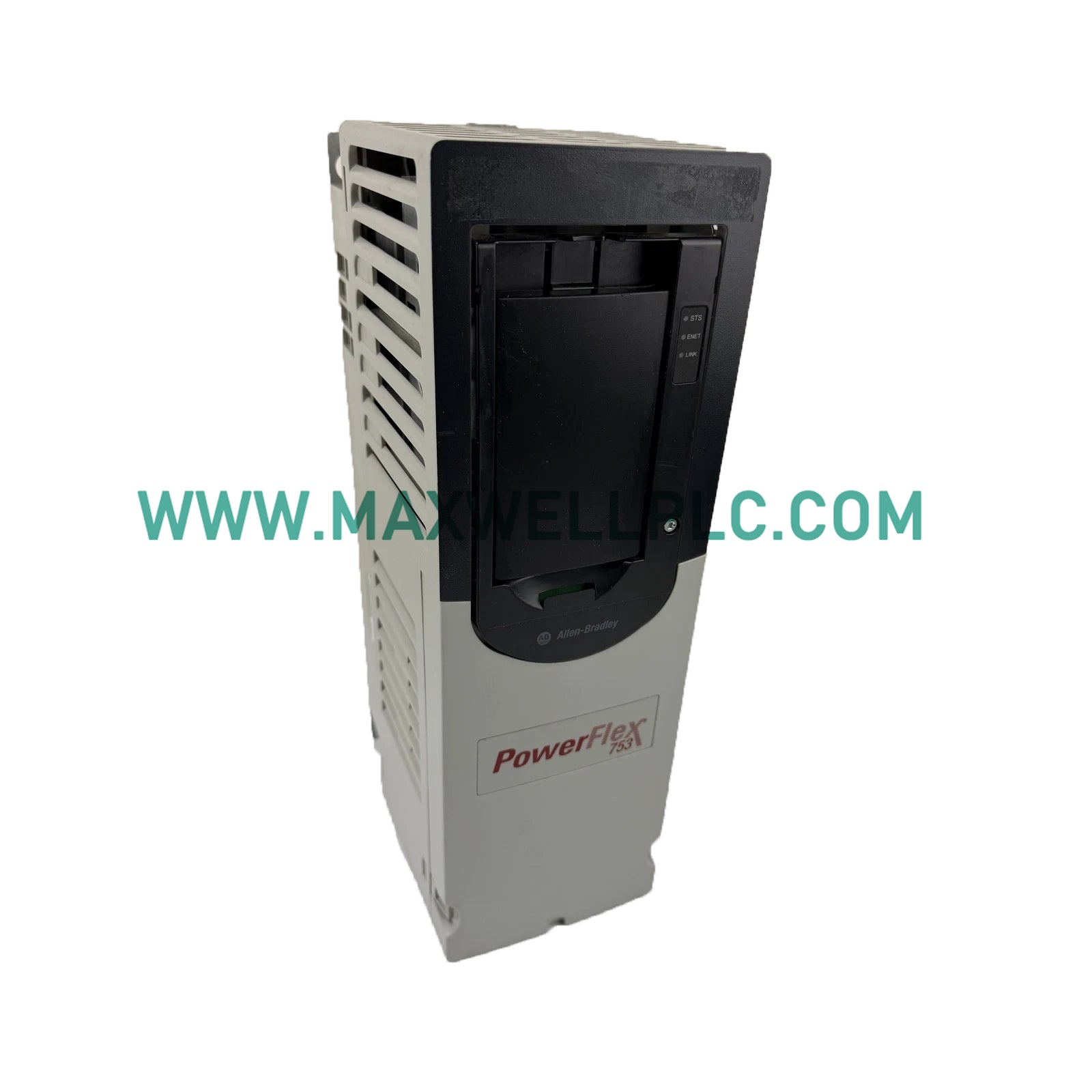

يُعد Allen-Bradley 20F11FC037JA0NNNNN محول التردد الرئيسي للتيار المتردد PowerFlex 753 المُستخدم لتنفيذ تنظيم سرعة وعزم دوران المحرك بتردد متغير عبر منصات شبكات EtherNet/IP المحددة.

تحديد إعداد الوحدة المتكاملة

يشكل هذا التجميع وحدة طاقة موحدة واحدة مبنية تحت رمز المصنع 20F11FC037JA0NNNNN. بموجب القواعد الفنية القياسية لفئة المعدات هذه، يغطي التعيين الأبجدي الرقمي حزمة أجهزة محددة مسبقًا مع خيارات ثابتة للتدريع الكهرومغناطيسي، وقنوات التبريد الفيزيائية، وحدود إطار الغلاف، ومنطق التحكم في الفرامل، والتي يجب أن تظل موحدة خلال جميع تسلسلات النشر والهندسة.

مواصفات معلمات المحرك

تكامل الشبكة المحددة

تم تصميم بنية المعالجة الداخلية للحفاظ على مزامنة الاتصال المستمر عبر شبكات EtherNet/IP المحددة. يدعم البرنامج الثابت للمحرك تعيين المعلمات النشطة للتحكم في السجلات دون تدهور تراخيص سرعة اتصال ناقل اللوحة الخلفية. يضمن ذلك قابلية توسيع كثافة الإدخال/الإخراج عالية السرعة عند تبادل العزم والسرعة وكلمات التشخيص مع وحدات التحكم الآلية القائمة على Logix مع الالتزام بمصفوفات توافق فلاش البرنامج الثابت المعمول بها.

محتويات العبوة

• 1 محول تردد Allen-Bradley 20F11FC037JA0NNNNN

• 1 طقم حشوات إحكام بيئية لفتحة الشفة

• 1 مجموعة قابس طرفي دائرة التحكم قابل للإزالة

بروتوكولات قطع اللوحة والأسلاك

تخطيط الشفة الميكانيكية

• أدخل تجميع الجزء الخلفي لهيكل الإطار 3 من خلال تخطيط قطع لوحة الغلاف المعدة.

• أحكم ربط جميع صواميل الشفة المحيطية إلى مستويات موحدة لتأمين حدود ختم NEMA/UL Type 4X/12.

التوصيل الكهربائي

• قم بتوصيل أسلاك الإدخال 400 فولت تيار متردد أو خطوط وصلة 540 فولت تيار مستمر باستخدام مسارات مخصصة معزولة عن مسارات منطق التحكم.

• قم بتوصيل موصل أرضي قصير ومنخفض المقاومة من طرف PE للهيكل مباشرة إلى نقطة الأرض النجمية للخزانة.

الأسئلة الفنية الشائعة

• ما هي سعة الطاقة المحددة في ظل ظروف الحمل المختلفة؟

  تنتج الوحدة 37 أمبير، وهو ما يعادل 18.5 كيلو واط للتشغيل العادي أو 15 كيلو واط للتشغيل الشاق.

• ما هو نوع حماية الإحكام البيئي الذي يوفره هذا الغلاف؟

  توفر بنية الشفة معلمات حماية NEMA/UL Type 4X/12 للجزء الخلفي.

• هل يُسمح بتبديل بطاقات الخيارات الساخن أثناء تشغيل النظام؟

  لا، سلوكيات التبديل الساخن غير مدعومة تمامًا؛ يجب تعطيل جميع الفولتية الأساسية والتحكم أولاً.

• ما هو نوع خيار الواجهة البشرية المدمج في الهيكل الأمامي؟

  يحتوي هذا التكوين على غطاء HIM فارغ، مما يعني عدم وجود وحدة واجهة بشرية مدمجة.

• ما هي القيود المادية التي تنطبق على مساحات التركيب وحساب الشحن؟

  يزن المحرك 8 كجم ويتطلب حجمًا فيزيائيًا بمقدار 21 × 59.5 × 17 سم.

• ما هي الحالة الافتراضية لتكوين مكثف الوضع المشترك الداخلي؟

  يتم تسليم المحرك مع وصلة CM الداخلية مثبتة بالكامل، بما يتوافق مع تخطيطات نظام الطاقة المؤرض.

• ما هي خيارات التكوين الداخلية المضمنة لأداء الكبح؟

  يأتي هذا الطراز مُجهزًا بترانزستور DB داخلي مدمج، على الرغم من أن مقاومات الكبح الديناميكية منفصلة.

• ما هو عتبة درجة الحرارة الآمنة للتشغيل القياسي؟

  يحافظ الجهاز على حدود الأداء التشغيلي ضمن نطاق 0 إلى 50 درجة مئوية.
