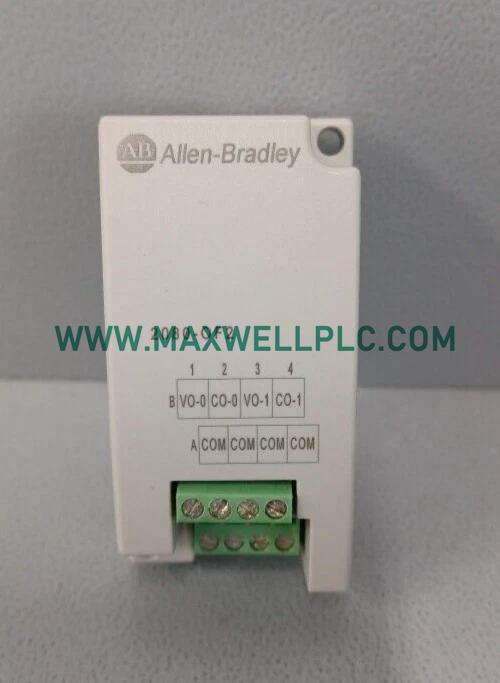

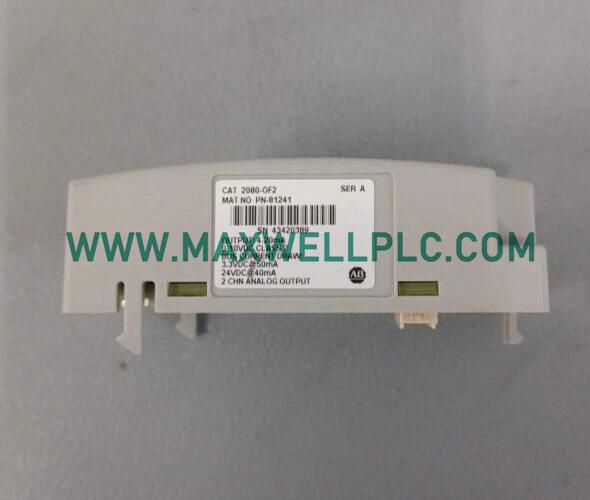

الوحدة الإضافية التناظرية طراز 2080-OF2 من Allen-Bradley ControlLogix
-
الأبعاد: ٥.٢ × ٤.٥ × ١٢.٨ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تعمل الوحدة النمطية Allen-Bradley 2080-OF2، والمدرجة أيضًا في الكتالوج باسم الوحدة النمطية التناظرية الإضافية 2080-OF2، كمكون أجهزة مخصص لتحويل الإشارة التناظرية المباشرة وتنفيذها داخل بنيات نظام التحكم Micro800.
البارامترات الكهربائية والمادية
| البارامتر | المواصفات |
|---|---|
| النموذج | 2080-OF2 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.15 كجم |
| أبعاد الشحن | 5.2 × 4.5 × 12.8 سم |
| قنوات الإخراج التناظرية | 2 |
| نطاق إخراج الجهد | 0 إلى 10 فولت تيار مستمر |
| نطاق إخراج التيار | 0 إلى 20 مللي أمبير |
| حمل التيار (وضع الجهد) | 10 مللي أمبير كحد أقصى |
| استجابة الخطوة (63%) | 5 مللي ثانية |
| الدقة | 2.5 مللي ثانية |
| درجة حرارة التشغيل | -20 إلى 65 درجة مئوية |
| استهلاك الطاقة | 1.5 واط كحد أقصى |
التكامل الحتمي للشبكة
تستخدم الوحدة النمطية ناقل اللوحة الخلفية الداخلي لوحدة التحكم Micro800 لتسهيل نقل البيانات عالي السرعة. يتيح هذا التكامل تحجيم كثافة الإدخال/الإخراج (I/O) الحتمي، مما يسمح بالتحكم الدقيق في الأجهزة التناظرية دون الحمل الزائد للكمون الموجود في الأنظمة القائمة على الهيكل النمطي. تتم إدارة توافق البرامج الثابتة من خلال برنامج Connected Components Workbench، مما يضمن تحديثات فلاش سلسة وتعيين التكوين عبر بيئة بروتوكول EtherNet/IP.
مكونات حزمة الطلب
- وحدة الإخراج التناظرية 2080-OF2
- مجموعة موصل الكتلة الطرفية
- ورقة التعليمات الفنية
- طقم أدوات التثبيت
معايير التكامل المادي
- التركيب: التثبيت المباشر في فتحة التوصيل المخصصة للوحدة الأساسية Micro800.
- الأسلاك: استخدم كابلات مجدولة محمية لتقليل التداخل الكهرومغناطيسي.
- التأريض: قم بتوصيل درع الكابل بالطرف الأرضي الوظيفي المخصص على هيكل وحدة التحكم.
- الأدوات: تأكد من إحكام مسامير الطرف بحد عزم الدوران المحدد من قبل الشركة المصنعة لمنع فشل الاتصال المتقطع.
الأسئلة الفنية الشائعة
-
هل يمكن تبديل هذه الوحدة أثناء تشغيل وحدة التحكم؟
لا تدعم هذه الوحدة التبديل السريع؛ يجب إيقاف تشغيل وحدة التحكم أو إجراء إدخال الوحدة فقط عندما يكون النظام في حالة غير تشغيلية.
-
ما هو أقصى تيار إخراج لوضع الجهد؟
قناة إخراج الجهد محدودة بحمل أقصى يبلغ 10 مللي أمبير. قد يؤدي تجاوز هذه القيمة إلى تدهور الإشارة أو تلف الدائرة الداخلية.
-
كيف يتم تكوين الوحدة النمطية داخل البرنامج؟
يتم التكوين من خلال برنامج Connected Components Workbench (CCW) عن طريق تعيين الإدخال/الإخراج (I/O) المادي إلى العلامات الداخلية لوحدة التحكم.
-
هل يتوفر عزل غالواني بين القنوات؟
لا تتميز الوحدة النمطية بعزل من قناة إلى قناة. تشترك جميع المخرجات التناظرية في أرضية مرجعية مشتركة.
-
ما أهمية دقة 2.5 مللي ثانية؟
يشير هذا إلى فترة تحديث التحويل، والتي تحدد الكمون بين إصدار أمر من قبل وحدة المعالجة المركزية وإشارة الإخراج التي تعكس القيمة المطلوبة.
-
هل يمكن للوحدة النمطية إخراج إشارات 4-20 مللي أمبير؟
نعم، يمكن برمجة الوحدة النمطية لنطاق من 0 إلى 20 مللي أمبير، والذي يشمل حلقات أجهزة 4-20 مللي أمبير القياسية.
-
ماذا يحدث للإخراج إذا انتقلت وحدة التحكم إلى وضع البرنامج؟
يتم تحديد حالة الإخراج من خلال إعدادات التكوين "الاحتفاظ بالحالة الأخيرة" أو "الانتقال إلى قيمة محددة مسبقًا" المحددة في ملف مشروع CCW.
-
هل تتطلب حلقات التناظرية مصادر طاقة خارجية؟
تسحب الوحدة النمطية طاقتها التشغيلية من اللوحة الخلفية لوحدة التحكم المضيفة؛ ومع ذلك، قد تكون هناك حاجة إلى طاقة حلقة خارجية اعتمادًا على مقاومة أجهزة المجال المتصلة.
