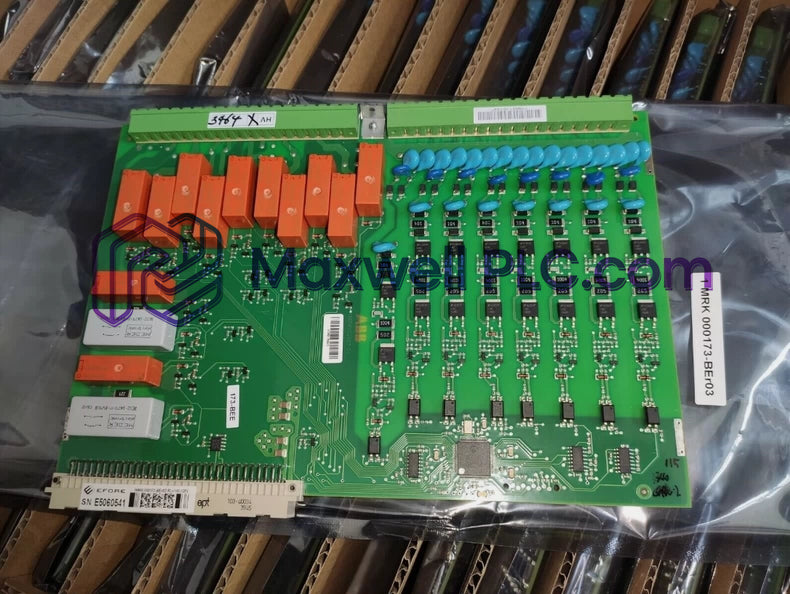

1MRK000173-BER05 وحدة الإدخال/الإخراج الثنائية ABB من سلسلة Relion 600

SKU: 1MRK000173-BER05

متوفر في المخزون

الأبعاد: 23.3 × 17 × 1.3 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أجهزة إمداد الطاقة من ABB, أيه بي بي, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : ABB Relion 600 Series, Digital I/O Cards, Industrial Automation Card Assemblies, Protection Relay Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تُعد ABB 1MRK000173-BER05، والمفهرسة أيضًا باسم وحدة الإدخال/الإخراج الثنائية 1MRK000173-BER05، مكونًا ماديًا مخصصًا لاكتساب الحالة الثنائية وتنفيذ أوامر إيقاف التحكم داخل أنظمة حماية الهيكل الفرعي Relion 600.

تسمية الأجهزة والهندسة المعمارية

1MRK000173-BER05: رقم جزء الكتالوج الكامل الذي يحدد تصميم اللوحة وتقييمات عتبة الجهد.
BER05: نوع الأجهزة الذي يحدد 16 مدخلًا ثنائيًا مقترنًا بـ 10 مخرجات مرحل ثنائية.
سلسلة Relion 600: منصة جهاز إلكتروني ذكي (IED) للحماية والتحكم، وهندسة هيكل الشاسيه المستهدفة.

المعلمات الفنية

المعلمة	المواصفات
النموذج	1MRK000173-BER05
العلامة التجارية	ABB
الأصل	السويد
نوع المنتج	وحدة إدخال/إخراج ثنائية
قنوات الإدخال	16 مدخلًا ثنائيًا
قنوات الإخراج	10 مخرجات ثنائية
تصنيف التلامس (المخرجات)	5 أمبير عند 250 فولت تيار متردد / 30 فولت تيار مستمر
نطاقات جهد الإدخال	24 / 48 / 110 / 125 فولت تيار مستمر
عتبة الإدخال (تشغيل)	> 70% من الجهد المقنن
وقت الاستجابة	< 10 مللي ثانية
جهد العزل	2.5 كيلو فولت تيار متردد
استهلاك الطاقة	<= 5 واط
التركيب	متوافق مع فتحات Relion 600
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
الرطوبة	<= 93% رطوبة نسبية (غير مكثفة)
الوزن	0.32 كجم
أبعاد الشحن	23.3 × 17 × 1.3 سم

واجهة الهيكل الفرعي والاتصال الداخلي

تتصل البطاقة مباشرة بالشاسيه الرئيسي عبر الناقل الداخلي، مما يحافظ على سرعة اتصال ناقل اللوحة الخلفية لتسجيل الأحداث بسرعة. تتيح الدوائر المنطقية المدمجة توسيع كثافة الإدخال/الإخراج بشكل منهجي عبر فتحات البطاقات الفارغة، بينما تفرض إجراءات الذاكرة المدمجة فحوصات توافق تحديث البرامج الثابتة (firmware flash) مع وحدة المعالجة المركزية الرئيسية قبل التشغيل.

محتويات التسليم

1x وحدة إدخال/إخراج ثنائية ABB 1MRK000173-BER05
1x غلاف واقي موصل مضاد للكهرباء الساكنة

إرشادات التركيب ومعايير الأسلاك

إدخال فتحة الشاسيه

قم بمحاذاة حواف البطاقة مع قضبان التوجيه المخصصة لفتحات Relion 600.
اسحب اللوحة بسلاسة إلى الداخل حتى يستقر موصل الخلفي متعدد الأطراف بإحكام في اللوحة الخلفية.
ثبّت براغي التثبيت العلوية والسفلية بعزم دوران 0.5 نيوتن متر لإنشاء تأريض الشاسيه.

توصيلات الأطراف والتدريع

قم بتوصيل أسلاك الإدخال والإخراج عبر كتل الأطراف المخصصة باستخدام موصلات نحاسية تصل إلى 2.5 مم مربع.
تأكد من أن جميع دروع كابلات إشارة الحقل مثبتة بقضيب تأريض اللوحة عند نقطة دخول الخزانة.
حافظ على مسافة فصل لا تقل عن 200 مم بين موصلات الإشارة الثنائية والدوائر الثانوية لمحول التيار المتردد عالي الجهد.

الأسئلة الشائعة للدعم الفني

ما هي عتبة جهد حالة التشغيل (ON-state) للمدخلات الثنائية؟

يتم تسجيل حالة تشغيل منطقية عندما تتجاوز إشارة الإدخال المطبقة 70% من الجهد المقنن الاسمي للتيار المستمر.
ما هي حدود الجهد والتيار القصوى المستمرة لجهات اتصال المرحل الناتجة؟

يتم تصنيف جهات الاتصال الناتجة لسعة تبديل مستمرة قصوى تبلغ 5 أمبير عند 250 فولت تيار متردد أو 30 فولت تيار مستمر.
هل يمكن تبديل وحدة 1MRK000173-BER05 أثناء التشغيل دون إيقاف التشغيل؟

لا. يجب قطع طاقة النظام عن حاوية Relion 600 قبل إزالة أو إدخال الوحدة.
ما هو مستوى العزل الكهربائي المقدم بين القنوات والمنطق الداخلي؟

تتميز الوحدة بتصنيف عزل كهربائي ديليكتري قدره 2.5 كيلو فولت تيار متردد بين الدوائر الميدانية والإلكترونيات الخلفية.
ما هي مستويات الجهد المستمر الاسمية المتوافقة مع المدخلات الثنائية؟

تدعم قنوات الإدخال الثنائية الفولتية التحكم القياسية 24 فولت تيار مستمر، 48 فولت تيار مستمر، 110 فولت تيار مستمر، و 125 فولت تيار مستمر.
ما مدى سرعة تنفيذ الوحدة لتغييرات حالة الإدخال وأوامر الإخراج؟

يتم تنفيذ إجمالي وقت الاستجابة للكشف عن الحالة وتنشيط الإخراج في أقل من 10 مللي ثانية.
كيف تحافظ الوحدة على استمرارية التأريض الكهربائي مع الرف؟

يتم الحفاظ على التأريض من خلال اللوحة الأمامية المعدنية وبراغي التثبيت المحكمة التي تثبت بالإطار الفرعي.
ماذا يحدث إذا حدث عدم تطابق في مراجعة البرامج الثابتة أثناء الاستبدال؟

تنفذ وحدة المعالجة المركزية المضيفة إجراءات توافق تحديث البرامج الثابتة أثناء بدء التشغيل لمنع تهيئة اللوحة غير المتوافقة.
