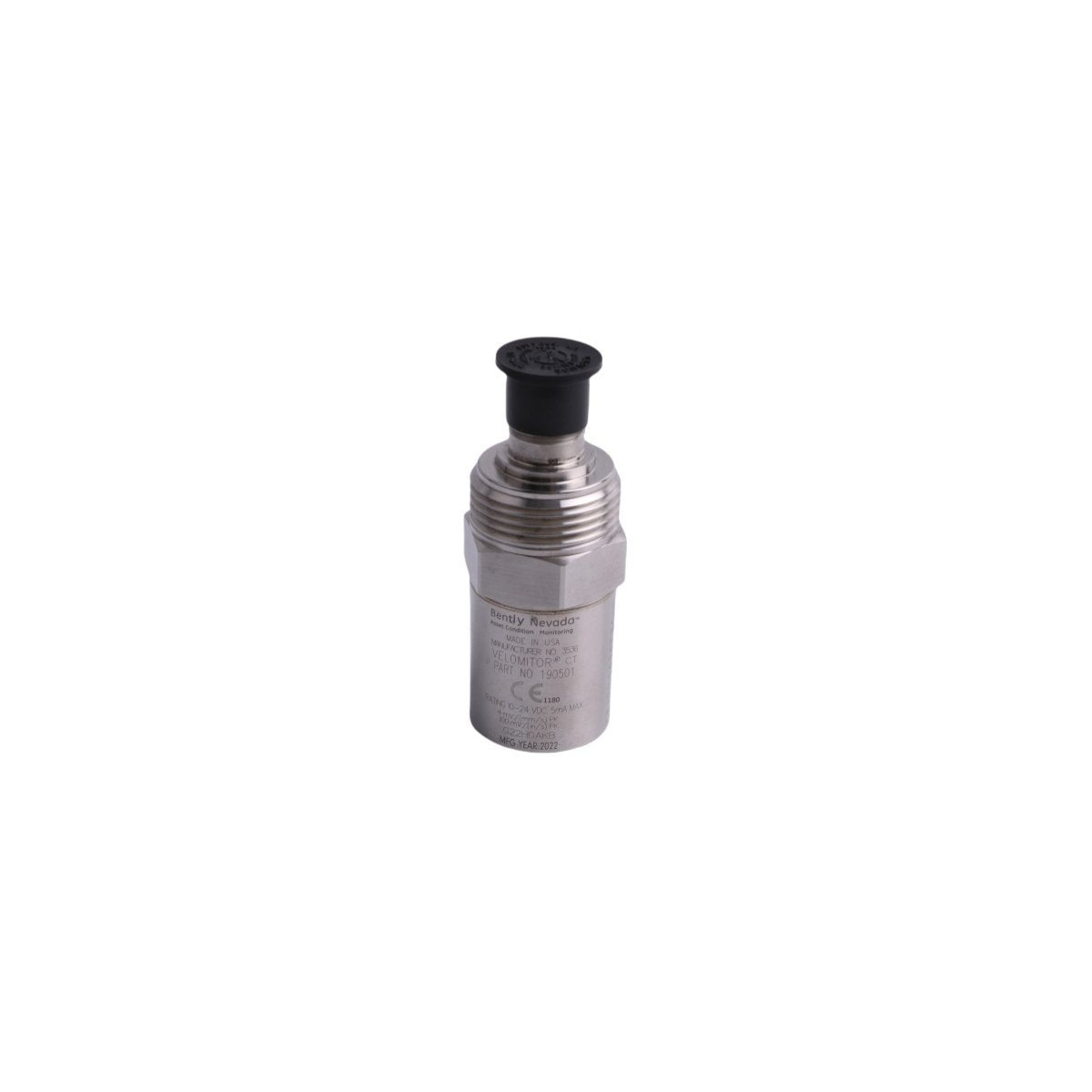

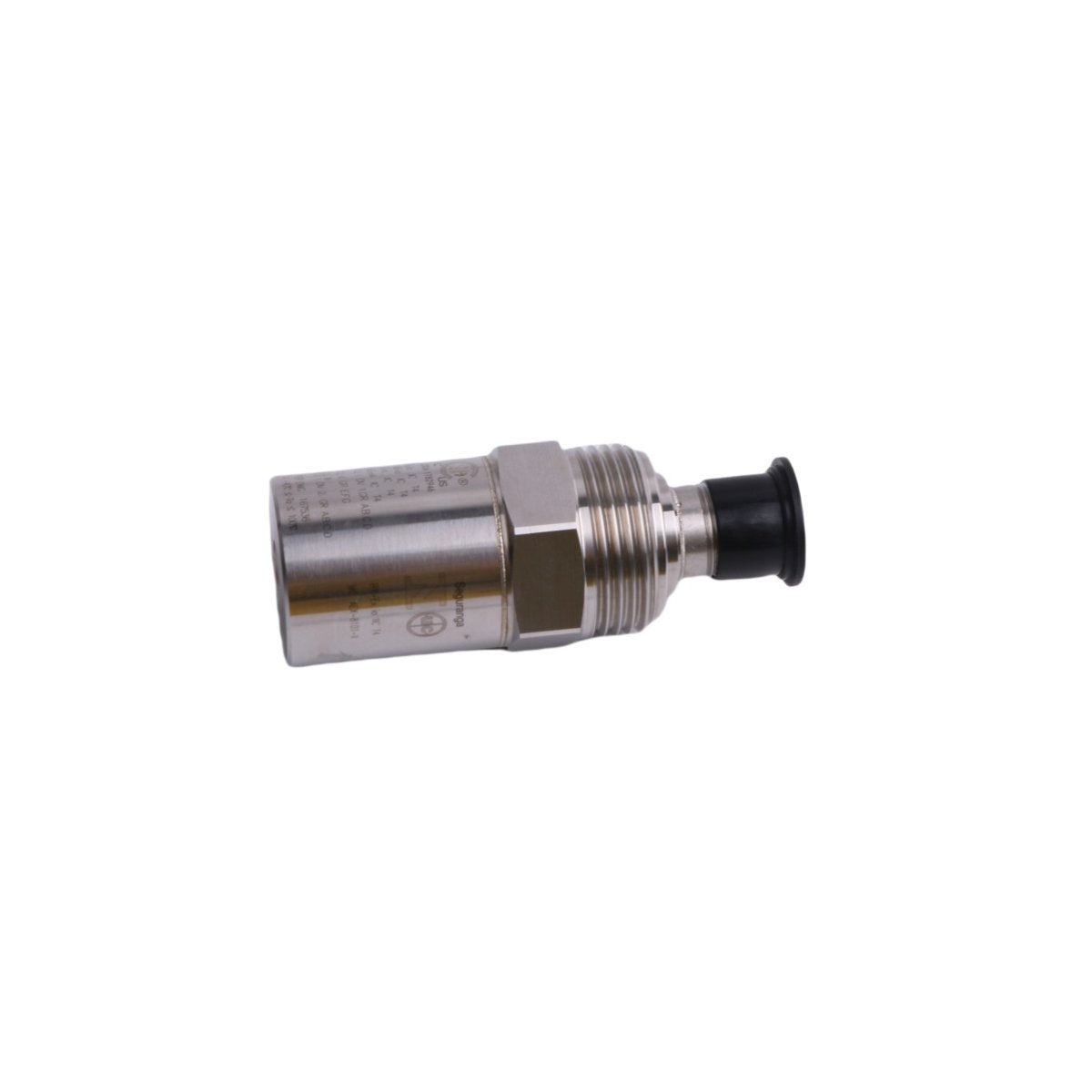

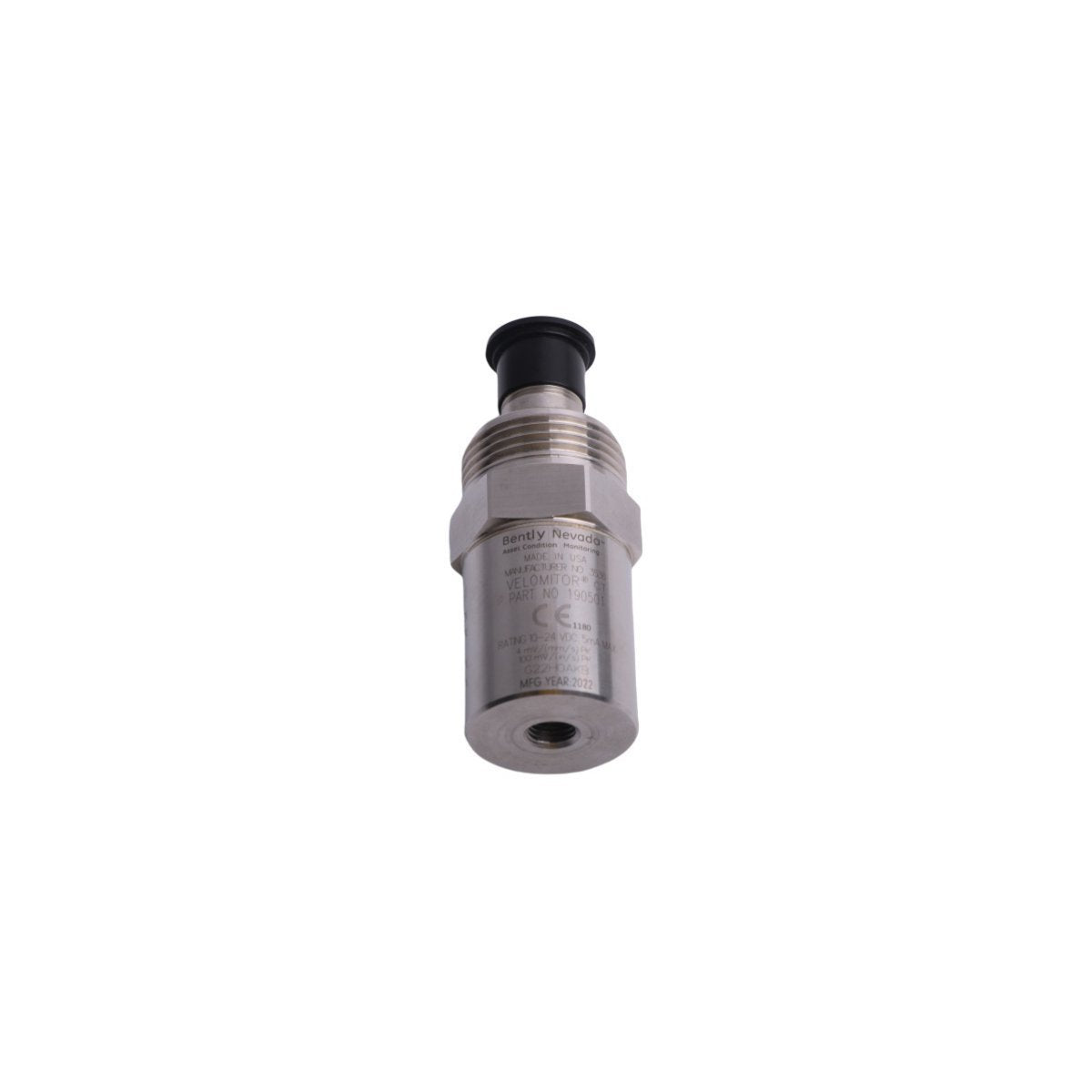

يعمل Bently Nevada 190501-01-00-01، والمُدرج أيضًا باسم محول السرعة 190501، كمكون أجهزة مخصص لقياس اهتزاز الغلاف داخل شبكات حماية الآلات ومراقبة حالتها. يدمج الجهاز مقياس تسارع داخلي ذو حالة صلبة ودائرة تكامل إلكترونية لتحويل تسارع الغلاف الفيزيائي إلى خرج جهد تناظري يتناسب مع السرعة المطلقة.

مصفوفة تسميات اللاحقة

• 190501: النموذج الأساسي لمحول السرعة Velomitor CT (برج التبريد).

• -01: خيار خيط التثبيت الذي يشير إلى مسمار قياسي 1/2-20 UNF.

• -00: خيار موافقة الوكالة الذي يحدد عدم وجود شهادات منطقة خطرة.

• -01: خيار الاتصال الذي يشير إلى وعاء مدمج من نوع MIL-C-5015 بمسندين بخروج علوي.

مواصفات الأجهزة

ديناميكية الدوار وقمع التداخل العرضي لبرج التبريد

يركز التصميم المعماري لمحول 190501-01-00-01 على قمع الضوضاء الهوائية منخفضة التردد والتداخل الميكانيكي المرتبط بهياكل مروحة برج التبريد. من خلال تقييم معلمات سرعة الهيكل مباشرة بدلاً من الاعتماد على قياس مسبار التيار الدوامي أو التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر)، يستشعر هذا الجهاز الاختلالات الهيكلية المرتبطة بديناميكية الدوار الكلية. تعمل ملفات رفض التصفية الداخلية على تحسين التتبع لأنماط أعطال الآلات منخفضة السرعة مع تجاوز حالات الشذوذ في إشارة الخط الأساسي الناتجة عن اهتزازات مرور الشفرات عالية التردد.

قائمة الجرد

• وحدة محول Velomitor CT واحدة (1) Bently Nevada 190501-01-00-01

• مسمار تثبيت سداسي واحد (1) 1/2-20 UNF

• ورقتان (2) غاسلتان قياسيتان للقفل لغرض قفل الاهتزاز

• ورقة (1) استجابة معايرة المصنع المطبوعة

إرشادات التثبيت الميداني

• تشكيل منطقة التزاوج الفيزيائية مسطحة بإنهاء 0.03 مم على مساحة قدم بقطر 30 مم كحد أدنى لضمان نقل إشارة ميكانيكية غير مخففة.

• تطبيق طبقة واجهة رفيعة من الشحم أو مركب الزيت عالي الحرارة على السطح المستهدف قبل تثبيت موضع المستشعر.

• شد سداسيات المحول بحد أقصى من 9.0 نيوتن متر إلى 13.5 نيوتن متر باستخدام مفتاح عزم معاير؛ تجاوز هذه المعلمة يخلق إجهادًا هيكليًا داخليًا.

• توصيل مجموعة كابل MIL ثنائي السنون بإحكام، وعزل وصلة الموصل بغطاء مقاوم للعوامل الجوية لمنع تسرب الرطوبة أو السوائل من قصر الدوائر الكهربائية.

• توجيه مسار إشارة الحقل داخل خطوط الأنابيب الصلبة، مع الحفاظ على تأريض طرف درع نقطة واحدة فقط في جانب رف وحدة المراقبة.

لوجستيات الشحن ومعيار التعبئة والتغليف

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، عبر قنوات الشحن السريع المتخصصة التي تتولى أمرها شركات DHL أو FEDEX أو UPS. يتم إغلاق الوحدات داخل أغشية حماية صناعية داخل عبوات صناعية مضادة للكهرباء الساكنة للحفاظ على سلامة المكونات. تتميز عبوات الشحن الخارجية ذات الجدران المزدوجة بهياكل حشوة رغوية ملائمة الشكل لتأمين الإلكترونيات الداخلية من صدمات السقوط أو قوى النقل.

الأسئلة الشائعة

س: هل يمكن توصيل هذا المحول مباشرة بوحدات إدخال الجهد التناظري PLC القياسية؟

ج: لا، يعمل المحول كجهاز حلقة تيار ثابت يتطلب واجهة إمداد مراقبة مخصصة أو مصدر تيار ثابت خارجي (2 مللي أمبير إلى 10 مللي أمبير). توصيله مباشرة بمدخل جهد سلبي عام بدون تحديد التيار سيتلف الدوائر الداخلية.

س: كيف يختلف هذا الجهاز عن مستشعر Velomitor القياسي؟

ج: تم ضبط متغير Velomitor CT (برج التبريد) خصيصًا بمقاييس استجابة تردد أقل (حتى 1.5 هرتز) وخصائص تخميد داخلية محسنة مصممة لهياكل آلات الدوران منخفضة السرعة.

س: هل التبديل السريع لهذا الجهاز آمن بينما يكون الرف المراقب نشطًا؟

ج: نعم، يمكن لفنيي الميدان فصل أو استبدال حلقة موصل MIL ثنائي السنون بينما يكون نظام المراقبة نشطًا بالكامل دون التسبب في تلف المستشعر أو إحداث طفرات جهد في حافلة رف الأجهزة.
