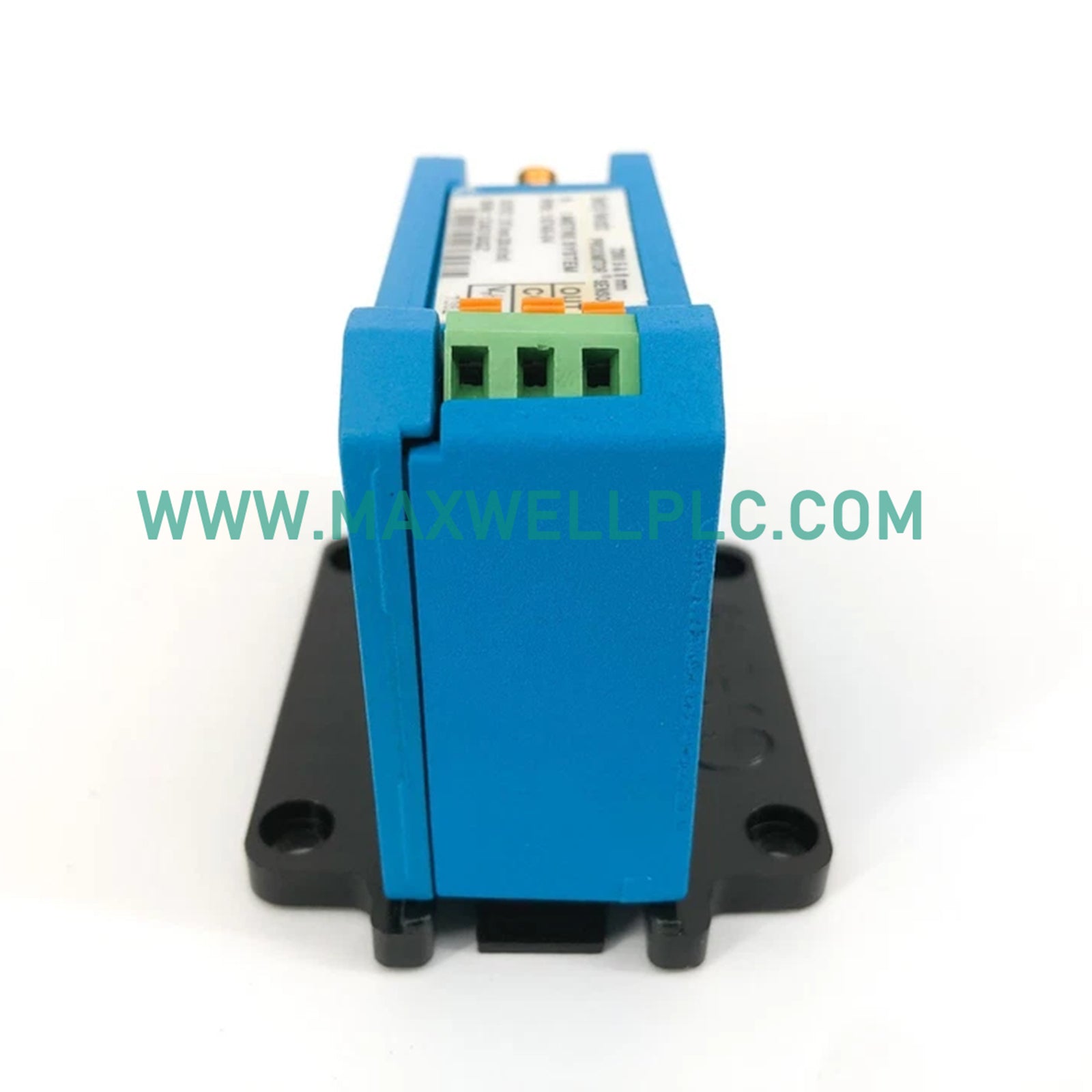

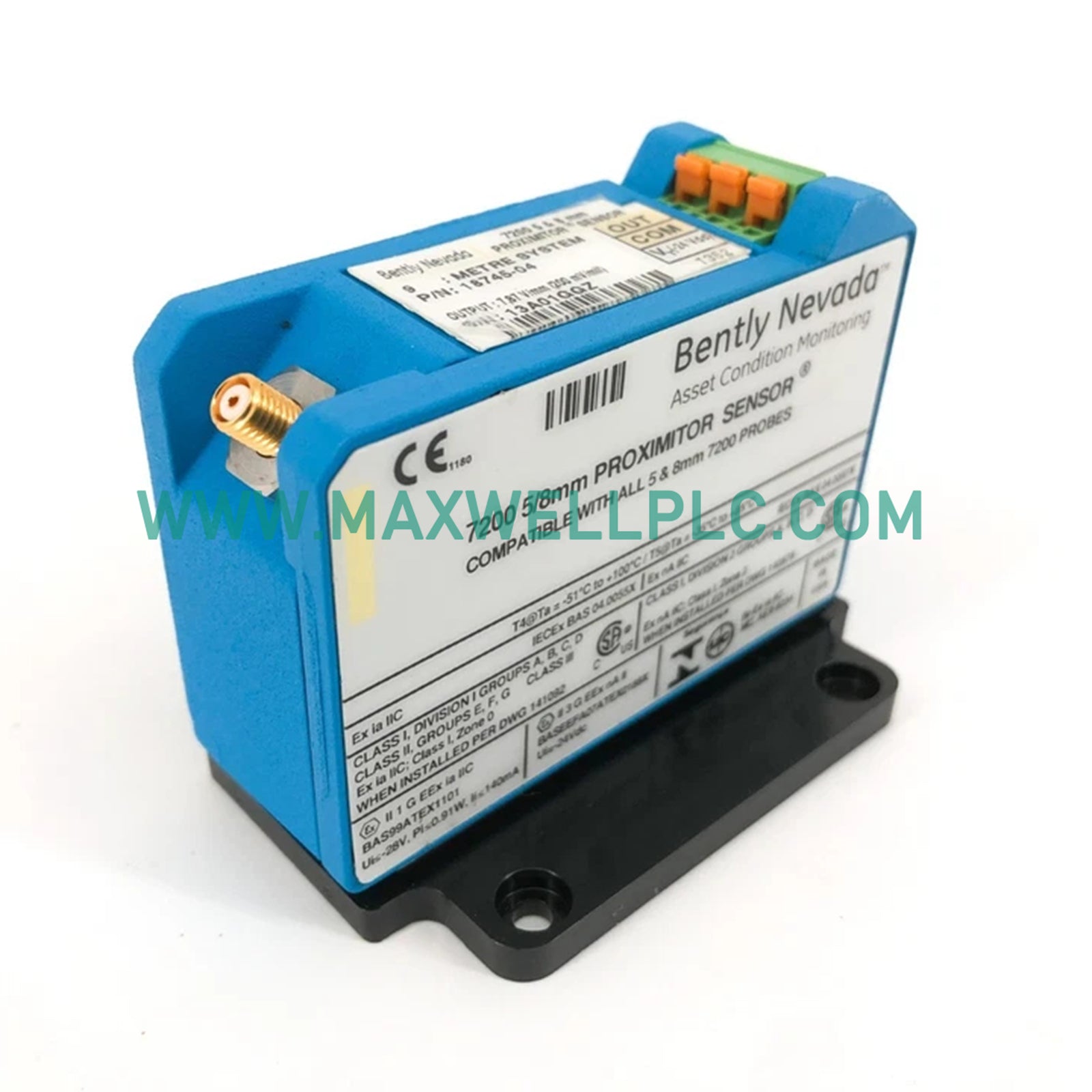

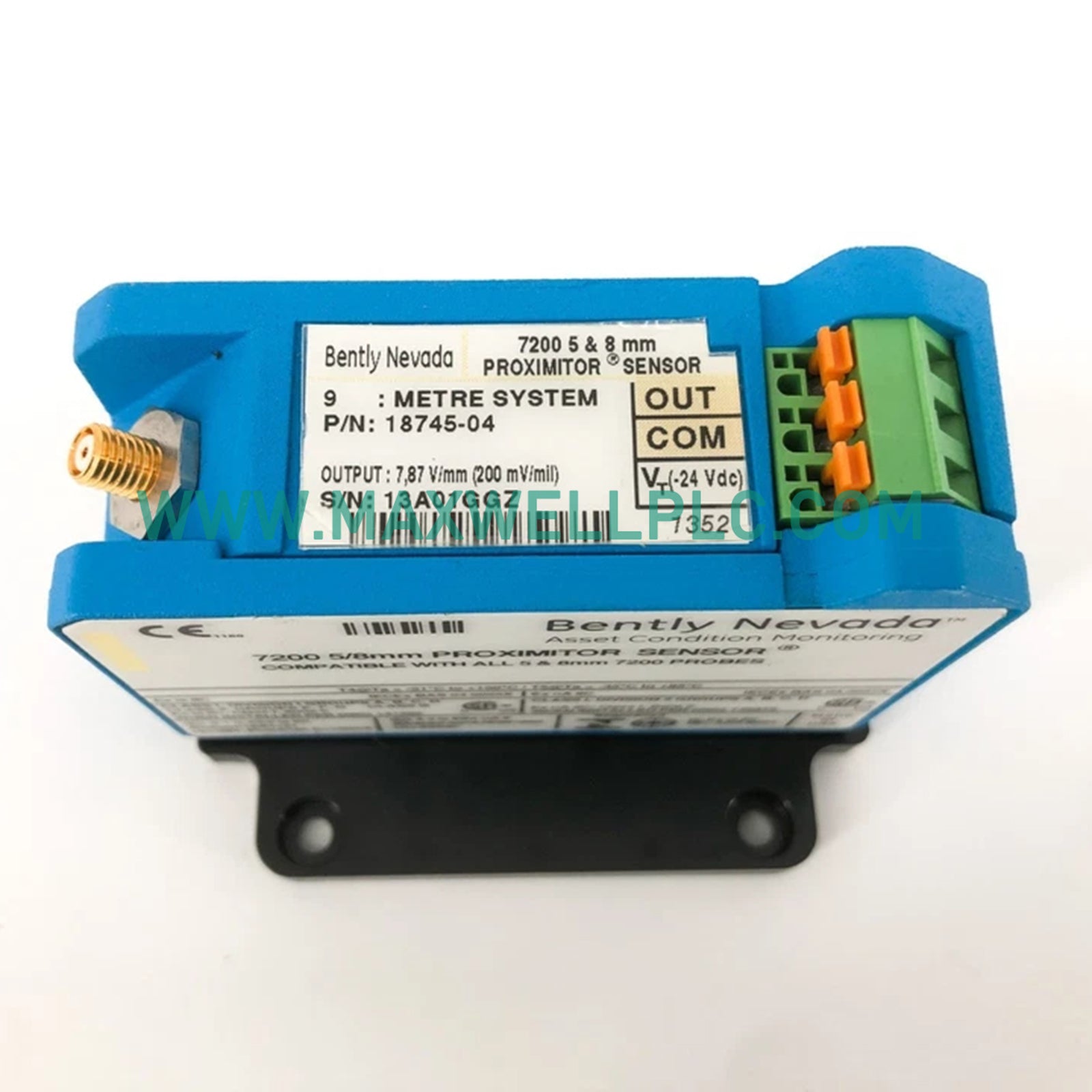

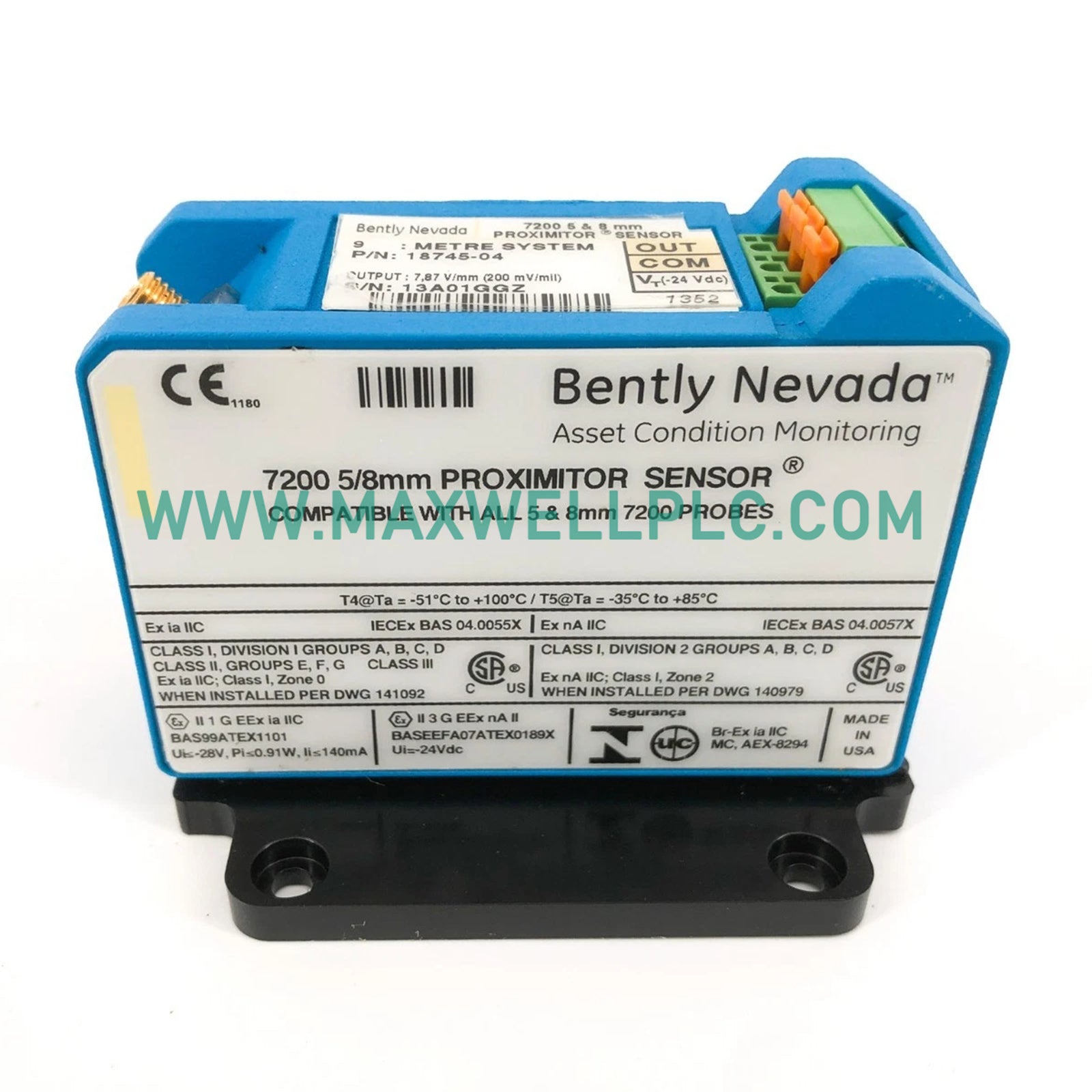

مستشعر التقارب بنتلي نيفادا 18745-04 سلسلة 7200
-
الأبعاد: 8 × 2.8 × 6 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل Bently Nevada 18745-04، والمُفهرس أيضًا باسم مستشعر التقارب 18745، كمكون أجهزة مخصص لتكييف الإشارة ضمن أنظمة حماية الماكينات من السلسلة 7200. تم تكوينه للاستخدام مع نظام مسبار وكابل تمديد مدمج، ويعالج الجهاز إشارات الموجة الحاملة عالية التردد لاكتشاف تغيرات المعاوقة الحثية. يوفر خرج جهد خطي يتناسب مع الفجوة بين طرف المسبار والهدف المراقب، مما يتيح المراقبة المستمرة لإزاحة العمود والاهتزاز في المعدات الدوارة.
مواصفات الأجهزة
| المعلمة | المواصفات |
| الموديل | 18745-04 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.24 كجم |
| أبعاد الشحن | 8.0 سم × 2.8 سم × 6.0 سم |
| درجة حرارة التشغيل | -50 درجة مئوية إلى +120 درجة مئوية |
| استهلاك الطاقة | -24 فولت تيار مستمر اسمي |
| عامل المقياس | 7.87 فولت/مم (200 ملي فولت/ميل) |
| نوع النظام | سلكان، يعمل بالتيار المستمر |
قياس مسبار التيار الدوامي وديناميكيات الدوار
يعتمد جهاز التقارب من السلسلة 7200 على معايرة قياس مسبار التيار الدوامي لتحويل قرب الهدف إلى إشارة تيار مستمر قابلة للاستخدام. يتطلب التكامل الناجح التحقق من جهد الفجوة إلى أهداف -10 فولت تيار مستمر عند خرج جهاز التقارب أثناء التشغيل البارد. تضمن هذه المعايرة أن المسبار يتمركز ضمن نطاقه الخطي، وهو أمر إلزامي لتحليل ديناميكيات الدوار بدقة. يتم الحفاظ على سلامة الإشارة من خلال القمع الفعال للتشويش المتبادل عن طريق إبقاء كابلات المستشعر موجهة في مسارات مخصصة ومحمية لتجنب التداخل الكهرومغناطيسي من خطوط الإشارة عالية السرعة المجاورة أو قنوات توزيع الطاقة.
معلومات الطلب
-
1 مستشعر تقارب 18745-04
-
1 نشرة التكوين الفني
إرشادات التركيب في الموقع
-
التركيب
-
ثبت وحدة التقارب في حاوية جافة ومعزولة عن الاهتزاز باستخدام فتحات التركيب المدمجة.
-
حافظ على وصول واضح إلى كتل الأطراف لمراقبة جهود الخرج.
-
الأسلاك
-
تأكد من استقرار مصدر الطاقة -24 فولت تيار مستمر وإشارته بشكل صحيح إلى المشترك بالنظام.
-
وصل مجمع مسبار/كابل التمديد المحوري بمدخل BNC أو الطرف اللولبي، مع التأكد من أن الدرع مستمر وموصول جيدًا لمنع حقن الضوضاء.
الأسئلة المتكررة
-
هل 18745-04 متوافق مع مجسات السلسلة 3300؟
لا، تم ضبط جهاز التقارب من السلسلة 7200 كهربائيًا لمجسات السلسلة 7200. سيؤدي المزج مع أجهزة السلسلة 3300 أو 3500 إلى بيانات خرج خاطئة.
-
هل يمكن تشغيل المستشعر بمصدر 12 فولت تيار مستمر؟
يتطلب الجهاز مصدر طاقة اسمي -24 فولت تيار مستمر. سيؤدي التشغيل خارج نطاق الجهد المحدد إلى تشويش الإشارة وأداء غير خطي.
-
هل طول نظام 9 أمتار مرن؟
يتم تحديد الطول من خلال ضبط النظام. سيؤدي تعديل طول المسبار أو كابل التمديد إلى تغيير تردد الرنين للنظام وإلغاء صلاحية الحساسية.
-
ماذا يعني التعيين "ثنائي الأسلاك"؟
يشير إلى بنية حلقة الطاقة والإشارة المتكاملة حيث يتم تركيب إشارة الخرج على خطوط إمداد الطاقة بالتيار المستمر.
-
كيف يتم تأريض النظام؟
يجب تأريض النظام عند نقطة مشتركة واحدة لمنع حلقات التأريض. تأكد من توصيل هيكل جهاز التقارب بأرضية الهيكل إذا لزم الأمر.
-
هل يدعم هذا الجهاز خرج الإشارة الرقمية؟
لا، جهاز التقارب من السلسلة 7200 هو جهاز تناظري بحت يوفر خرج جهد فوري يتناسب مع الفجوة.
-
ما هي الاستجابة للدائرة المفتوحة؟
ستؤدي الدائرة المفتوحة في المسبار أو كابل التمديد إلى تحويل الخرج إلى مسار الإمداد السلبي، مما يشير إلى حالة خطأ "غير موافق".
-
هل الموصلات قابلة للتبديل السريع؟
بينما الدائرة قوية، فإن فصل المسبار أثناء تشغيل النظام سيسبب ارتفاعًا مؤقتًا في الإشارة، مما قد يؤدي إلى إطلاق إنذارات نظام الحماية.
