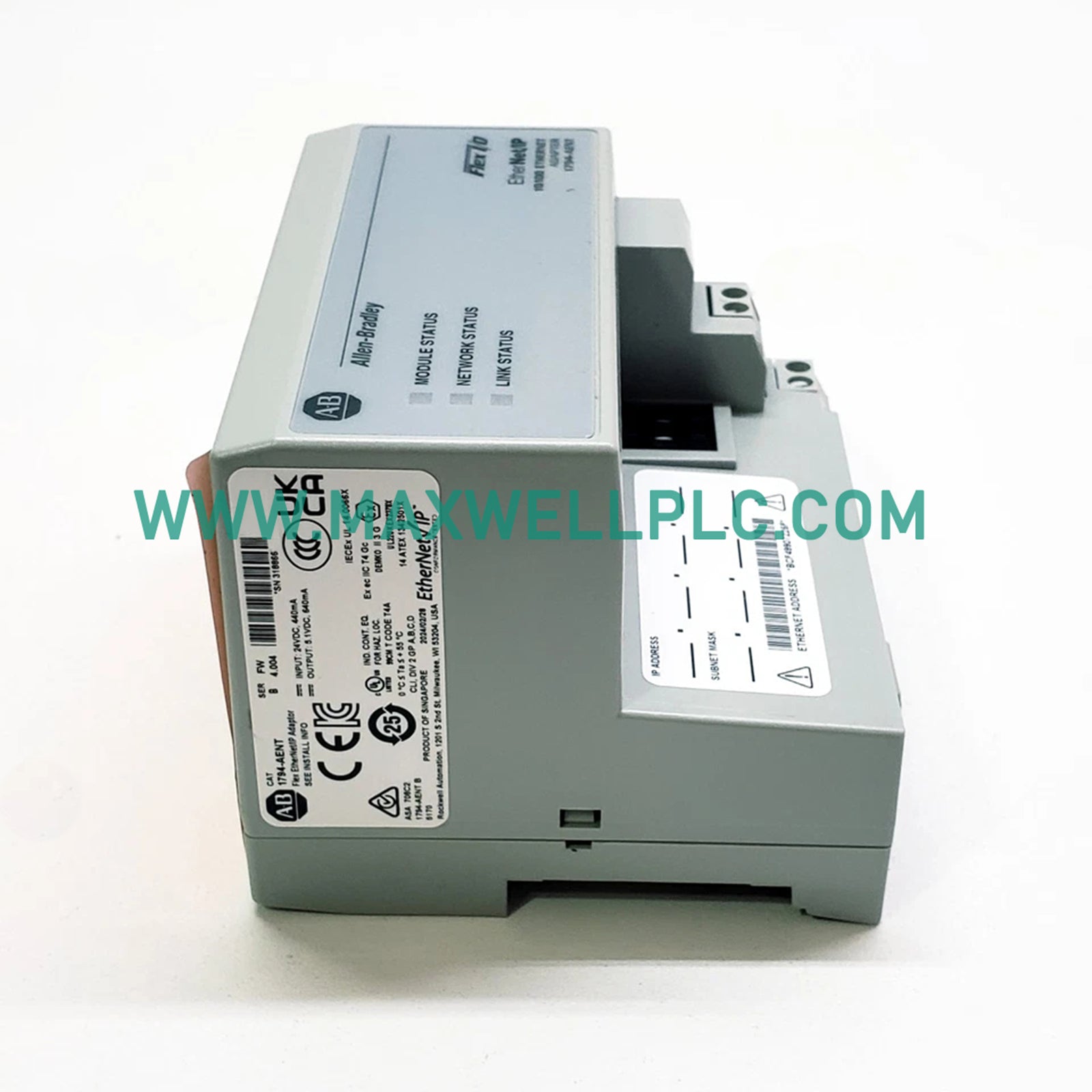

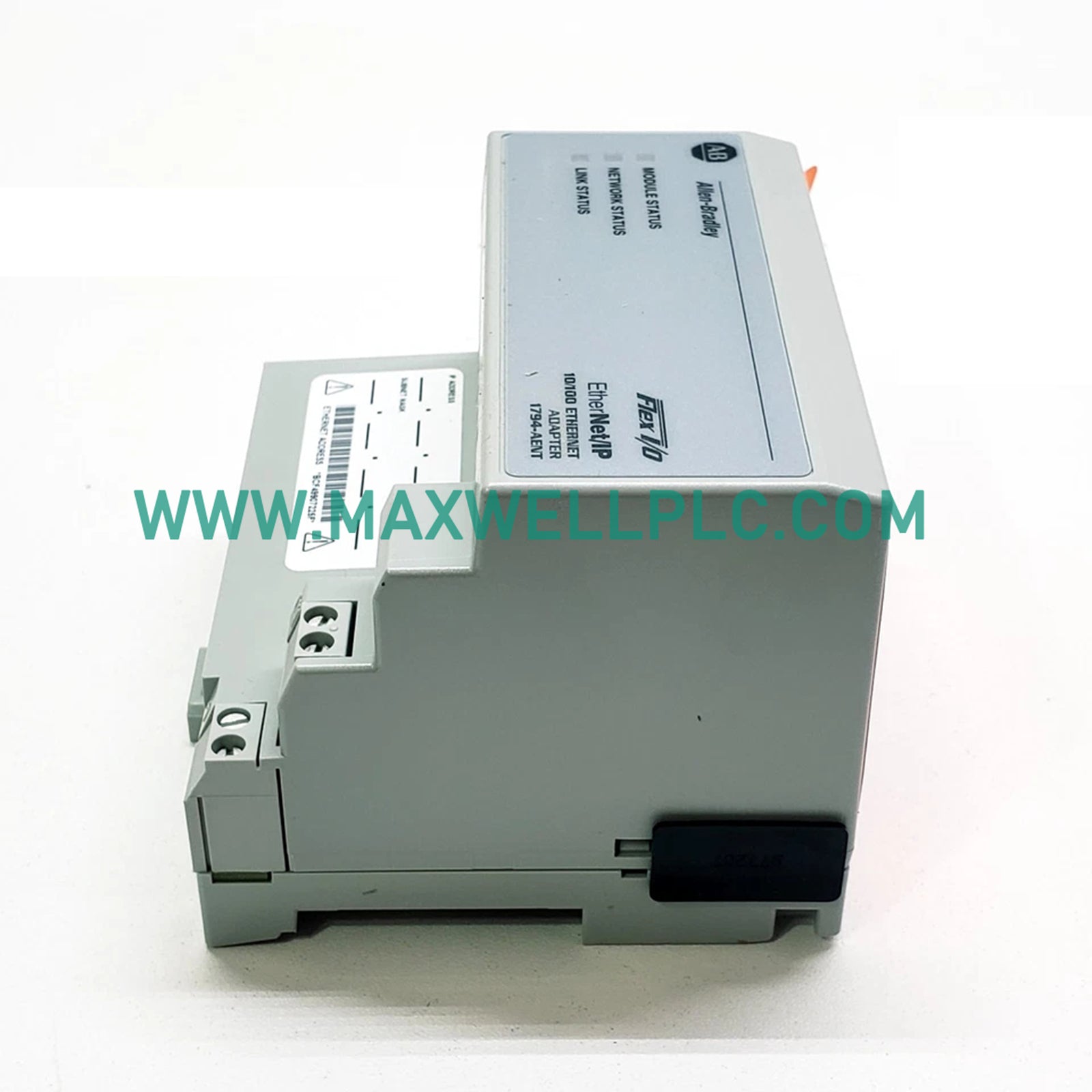

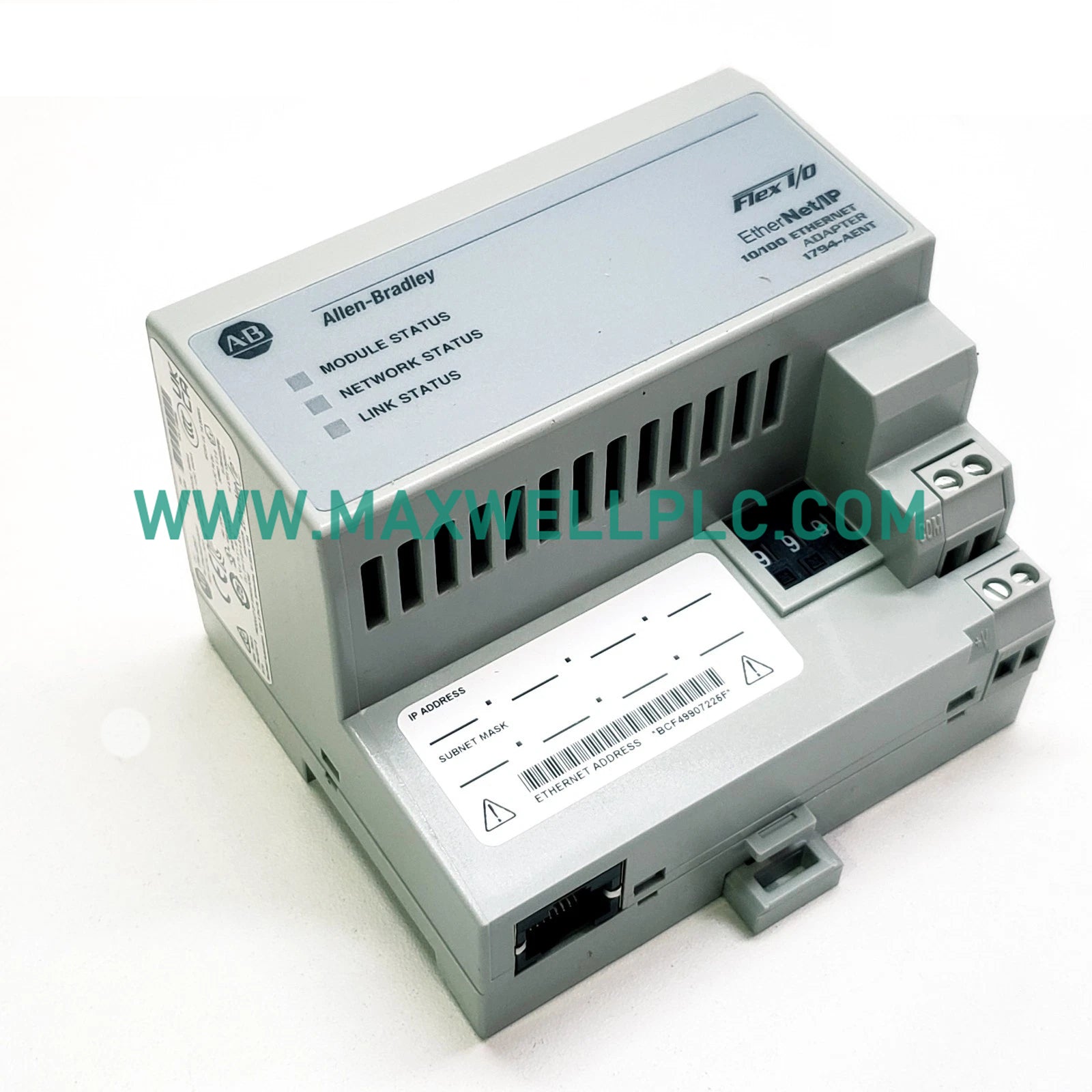

تم تكوين Allen-Bradley 1794-AENT (محول الاتصال Flex I/O 1794-AENT) لتبادل بيانات Ethernet/IP عالي السرعة في أنظمة التحكم الموزعة، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

مصفوفة ملخص الجهاز

• النموذج الأساسي: 1794-AENT

• الوظيفة: محول اتصال Ethernet/IP

• واجهة الشبكة: 10/100 ميجابت في الثانية RJ45

• سعة الإدخال/الإخراج: ما يصل إلى 8 وحدات

• متطلبات الطاقة: 24 فولت تيار مستمر اسمي

المواصفات الفنية

تكامل الشبكة الحتمية

يستخدم محول 1794-AENT شبكات EtherNet/IP حتمية لتسهيل نقل البيانات في الوقت الفعلي بين وحدات الإدخال/الإخراج الميدانية ومنصات التحكم. يدعم اتصالات ناقل اللوحة الخلفية عالي السرعة، مما يضمن بقاء قابلية التوسع في كثافة الإدخال/الإخراج قابلة للتنبؤ عبر العقد الموزعة. يدعم الجهاز التوافق مع تحديثات البرامج الثابتة، مما يسمح بالتحديثات التي تحافظ على التوافق مع بروتوكولات الشبكة المتطورة ومنطق الاتصال ضمن بنية EtherNet/IP.

معلومات الطلب

• وحدة واحدة من محول الاتصال 1794-AENT

• ورقة وثائق فنية واحدة

إرشادات التركيب الميداني

• التركيب: قم بتثبيت المحول على سكة DIN قياسية 35 مم. تأكد من أن آلية القفل الميكانيكية مشتبكة بالكامل لمقاومة الاهتزاز.

• التأريض: قم بتوصيل وصلة تأريض الهيكل بسكة تأريض مشتركة لتقليل التداخل الكهرومغناطيسي.

• الكابلات: استخدم كابلات Ethernet محمية من الفئة 5. تأكد من أن واجهة RJ45 خالية من الحطام والضغط المادي الذي قد يسبب زمن انتقال في الاتصال.

• الطاقة: اتصل بمصدر طاقة منظم 24 فولت تيار مستمر. تأكد من أن الجهد يظل ضمن نافذة التشغيل 19.2-31.2 فولت تيار مستمر لتجنب عمليات إعادة الضبط المتقطعة.

الأسئلة الشائعة

• هل يدعم 1794-AENT التبديل السريع لوحدات الإدخال/الإخراج؟

  نعم، يدعم المحول التبديل السريع لوحدات Flex I/O بينما يكون المحول قيد التشغيل، بشرط أن تتم إدارة طاقة اللوحة الخلفية بشكل صحيح.

• ما هو الحد الأقصى لعدد الوحدات المدعومة؟

  يدعم محول 1794-AENT كحد أقصى 8 وحدات Flex I/O على رف واحد.

• هل منفذ Ethernet التفاوض التلقائي؟

  نعم، يدعم منفذ RJ45 التفاوض التلقائي لسرعات الاتصال 10/100 ميجابت في الثانية.

• ماذا يحدث إذا انخفض جهد الإدخال إلى أقل من 19.2 فولت تيار مستمر؟

  قد تتعرض الوحدة لدورات طاقة أو فقدان الاتصال بوحدة التحكم إذا انخفض جهد الإدخال عن الحد المحدد.

• هل يمكن استخدام هذا المحول في تكوين شبكة زائدة عن الحاجة؟

  تم تصميم 1794-AENT لشبكات EtherNet/IP القياسية. تتطلب الشبكات الزائدة عن الحاجة أجهزة متخصصة أو تكوينات مفتاح مدار.

• كيف يتم تعيين عنوان الوحدة؟

  يتم تكوين عنونة الشبكة عادةً عبر برنامج Logix 5000 أو عبر واجهة مفتاح دوار للأجهزة اعتمادًا على الإصدار المحدد.

• هل تتطلب الوحدة مصهرًا خارجيًا؟

  بينما يحتوي المحول على حماية داخلية، يوصى بالالتزام بالقوانين الكهربائية المحلية فيما يتعلق بالصمامات الإضافية لمصدر 24 فولت تيار مستمر.

• هل المحول معزول عن اللوحة الخلفية؟

  يوفر المحول عزلًا أساسيًا بجهد عزل مستمر يبلغ 50 فولت بين ناقل المجال والدوائر الداخلية.
