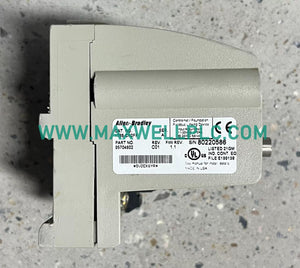

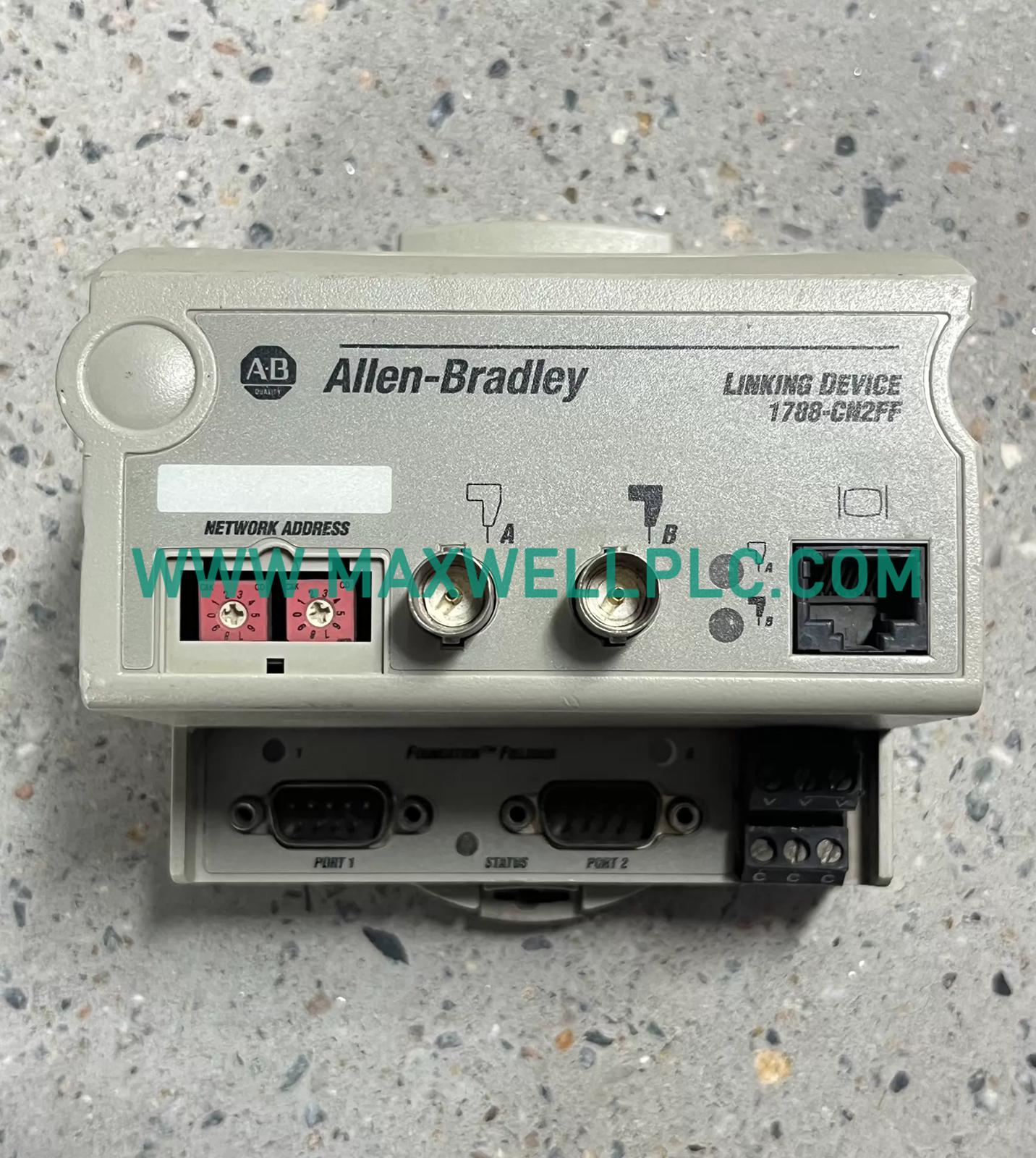

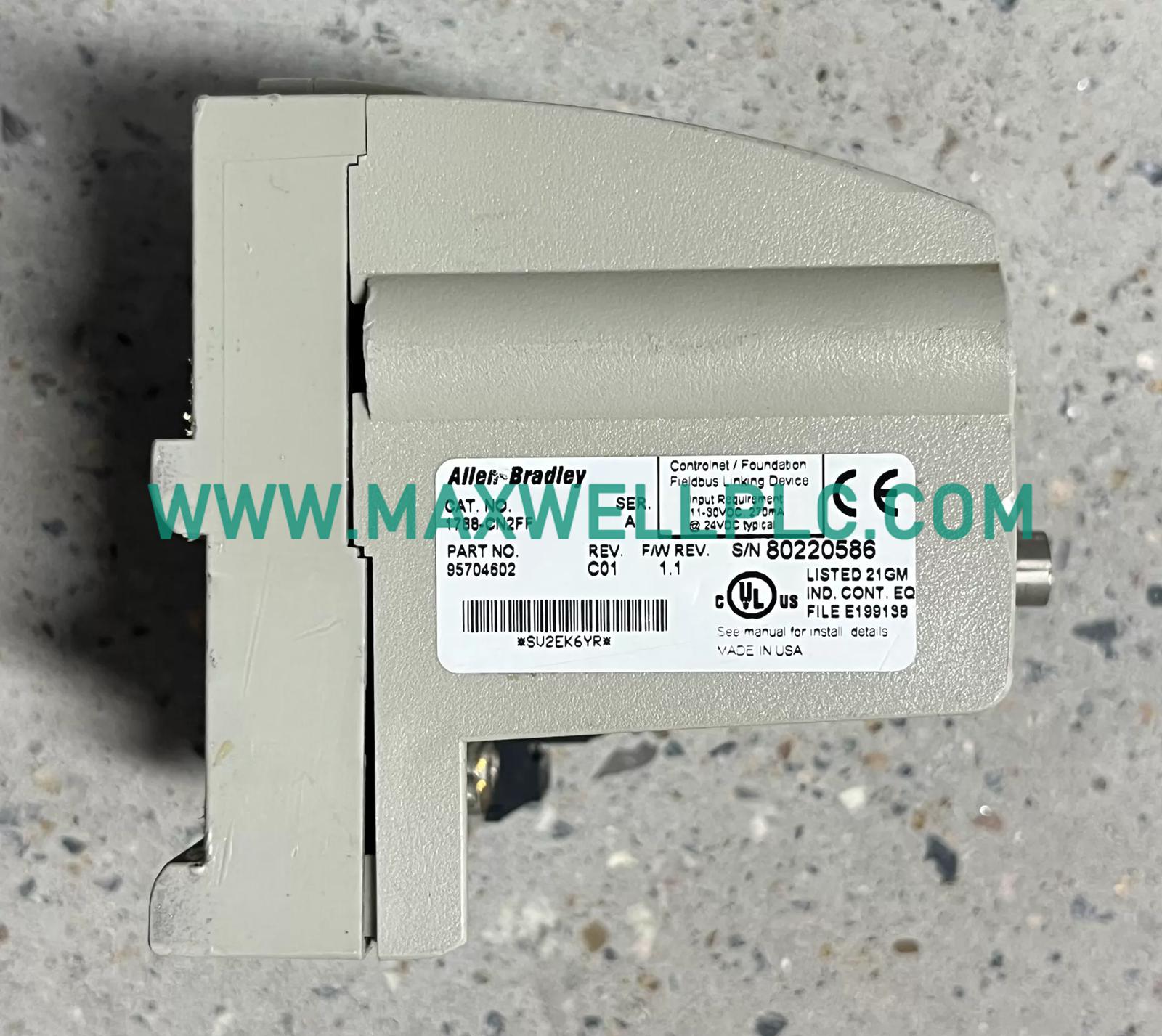

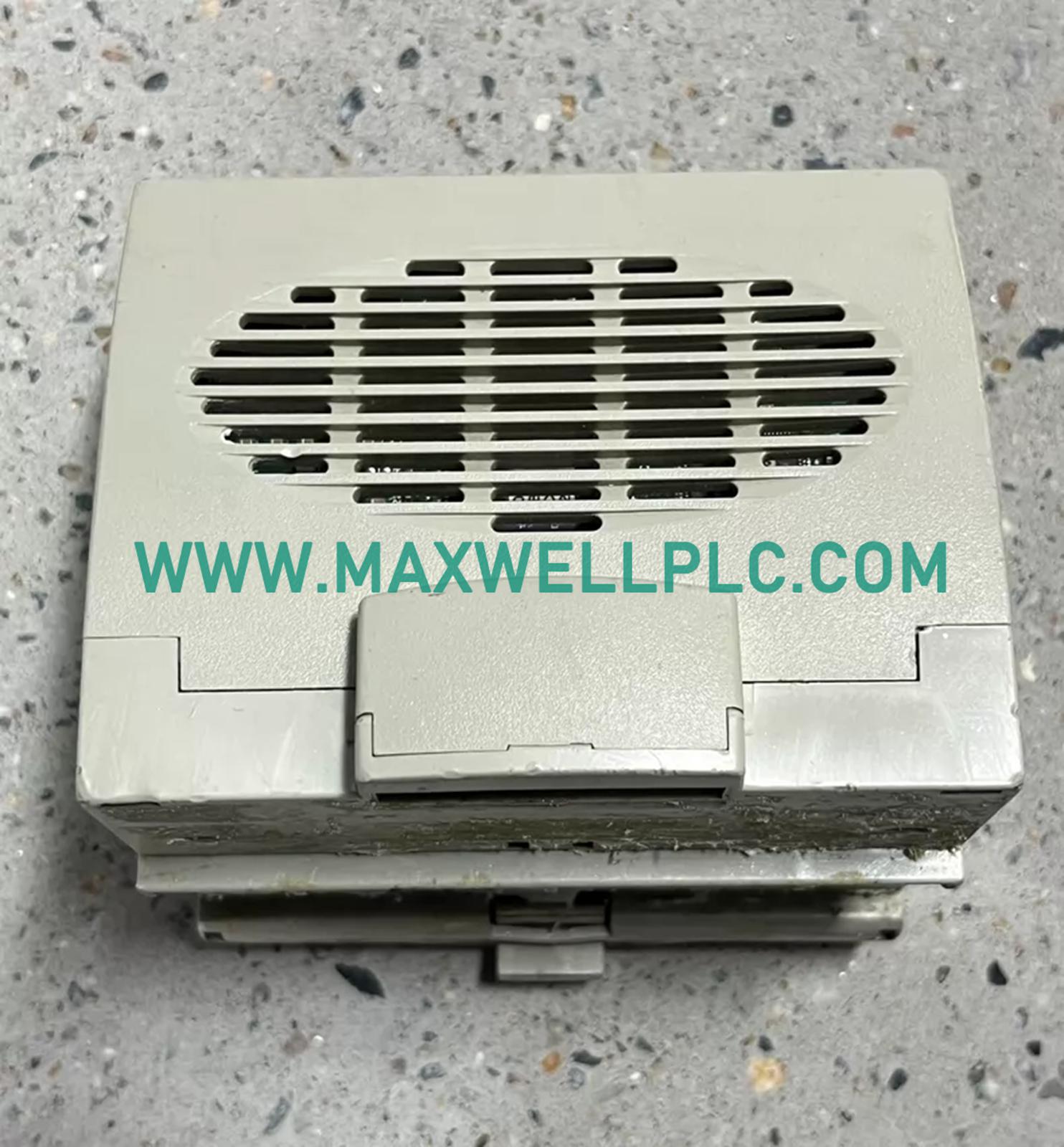

جهاز ربط سلسلة ألن برادلي ControlNet 1788-CN2FF
-
الأبعاد: 8.7 × 9.8 × 2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين جهاز Allen-Bradley 1788-CN2FF (جهاز الربط 1788-CN2FF) لتحويل بروتوكول ControlNet إلى Fieldbus في شبكات الاتصالات الصناعية، ويوفر تحويل واجهة اتصال مباشر بين بنية شبكة التحكم والأجهزة على مستوى الحقل.
تحديد الطراز
1788-CN2FF هو جهاز ربط مُثبت على سكة DIN مصمم لربط أنظمة اتصالات ControlNet بشبكات Fieldbus. تعمل الوحدة بجهد إمداد يتراوح من 11 إلى 30 VDC وتوفر تحويل الواجهة المادية من خلال موصلات SUB-D ذات 9 سنون.
| مرجع الطراز | الوصف |
|---|---|
| 1788-CN2FF | رقم الكتالوج الأساسي |
| 1788CN2FF | صيغة كتالوج بديلة |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 1788-CN2FF |
| العلامة التجارية | Allen-Bradley |
| نوع المنتج | جهاز ربط |
| السلسلة | ControlNet |
| واجهة الاتصال | ControlNet إلى Fieldbus |
| طريقة التركيب | تركيب على سكة DIN |
| جهد الإمداد | 11-30 VDC |
| نوع الموصل | موصلات SUB-D ذات 9 سنون |
| الوزن | 0.06 كجم |
| أبعاد الشحن | 8.7 سم × 9.8 سم × 2 سم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | غير محدد في البيانات المقدمة |
| الرطوبة النسبية | 5-95% غير مكثفة |
| مقاومة الاهتزاز | 0.5 جم عند 10-500 هرتز |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| رمز التعريفة الجمركية | 8537101190 |
واجهة اتصال الشبكة الصناعية
يدعم 1788-CN2FF تحويل بنية الاتصال بين أنظمة ControlNet و Fieldbus. تدير الوحدة تبادل البروتوكول بين بيئة وحدة تحكم ControlNet والأجهزة الميدانية المتصلة من خلال قنوات اتصال مخصصة.
تستخدم منصة التحكم الصناعية Allen-Bradley هياكل شبكات حتمية للاتصال من وحدة التحكم إلى الإدخال/الإخراج. يسمح جهاز الربط لأدوات وأجهزة Fieldbus بتبادل معلومات العملية مع أنظمة التحكم القائمة على ControlNet دون تعديل مباشر لبنية شبكة وحدة التحكم.
معلومات الطلب
- 1 × جهاز ربط Allen-Bradley 1788-CN2FF
- 1 × واجهة اتصال ControlNet مدمجة
- 1 × اتصال واجهة Fieldbus
- 1 × مجموعة أجهزة تركيب على سكة DIN
إرشادات التركيب الميداني
التركيب الميكانيكي
- قم بتركيب الجهاز على سكة DIN متوافقة داخل حاوية التحكم.
- حافظ على مساحة كافية حول موصلات الاتصال للوصول إلى الأسلاك.
- تحقق من الظروف البيئية للحاوية قبل التركيب.
الأسلاك الكهربائية
- قم بتوصيل مصدر الطاقة 11-30 VDC وفقًا لمتطلبات طاقة الجهاز.
- تأكد من قطبية الإمداد قبل تنشيط الوحدة.
- قم بتوجيه أسلاك الاتصال بشكل منفصل عن موصلات الطاقة عالية الجهد.
تكوين الشبكة
- تحقق من معلمات شبكة ControlNet قبل التشغيل.
- تحقق من إعدادات اتصال Fieldbus للأجهزة الميدانية المتصلة.
- تأكد من تعيينات سنون الموصل قبل توصيل كابلات الاتصال.
الأسئلة المتداولة
- ما هي الوظيفة الأساسية لـ 1788-CN2FF؟
تقوم الوحدة بتحويل الاتصال بين أنظمة ControlNet وشبكات Fieldbus، مما يسمح بتبادل البيانات بين طبقات الاتصال الصناعية المختلفة.
- ما هي طريقة التركيب التي يستخدمها هذا الجهاز؟
يستخدم 1788-CN2FF تصميم تركيب على سكة DIN للتركيب داخل خزانات التحكم الصناعية.
- ما هو نطاق جهد الإمداد المدعوم؟
يقبل الجهاز نطاق إمداد تشغيلي يتراوح من 11-30 VDC وفقًا للمواصفات المقدمة.
- ما هي الموصلات المتوفرة في الوحدة؟
يستخدم جهاز الربط موصلات SUB-D ذات 9 سنون لتوصيلات واجهة الاتصال.
- ما هو نطاق درجة حرارة التشغيل المحدد؟
تعمل الوحدة ضمن نطاق درجة حرارة من 0 درجة مئوية إلى 60 درجة مئوية.
- ما هي حالة الرطوبة البيئية المدعومة؟
نطاق الرطوبة التشغيلية المحدد هو 5-95% رطوبة نسبية بدون تكاثف.
- هل يمكن تركيب الوحدة بالقرب من مصادر الاهتزاز؟
تتضمن مواصفات الجهاز مقاومة اهتزاز تبلغ 0.5 جم عند 10-500 هرتز لبيئات التركيب الصناعية.
- هل تتطلب الوحدة تكوينًا خاصًا للشبكة؟
يجب تكوين معلمات اتصال ControlNet و Fieldbus وفقًا لوحدة التحكم المتصلة والأجهزة الميدانية.
