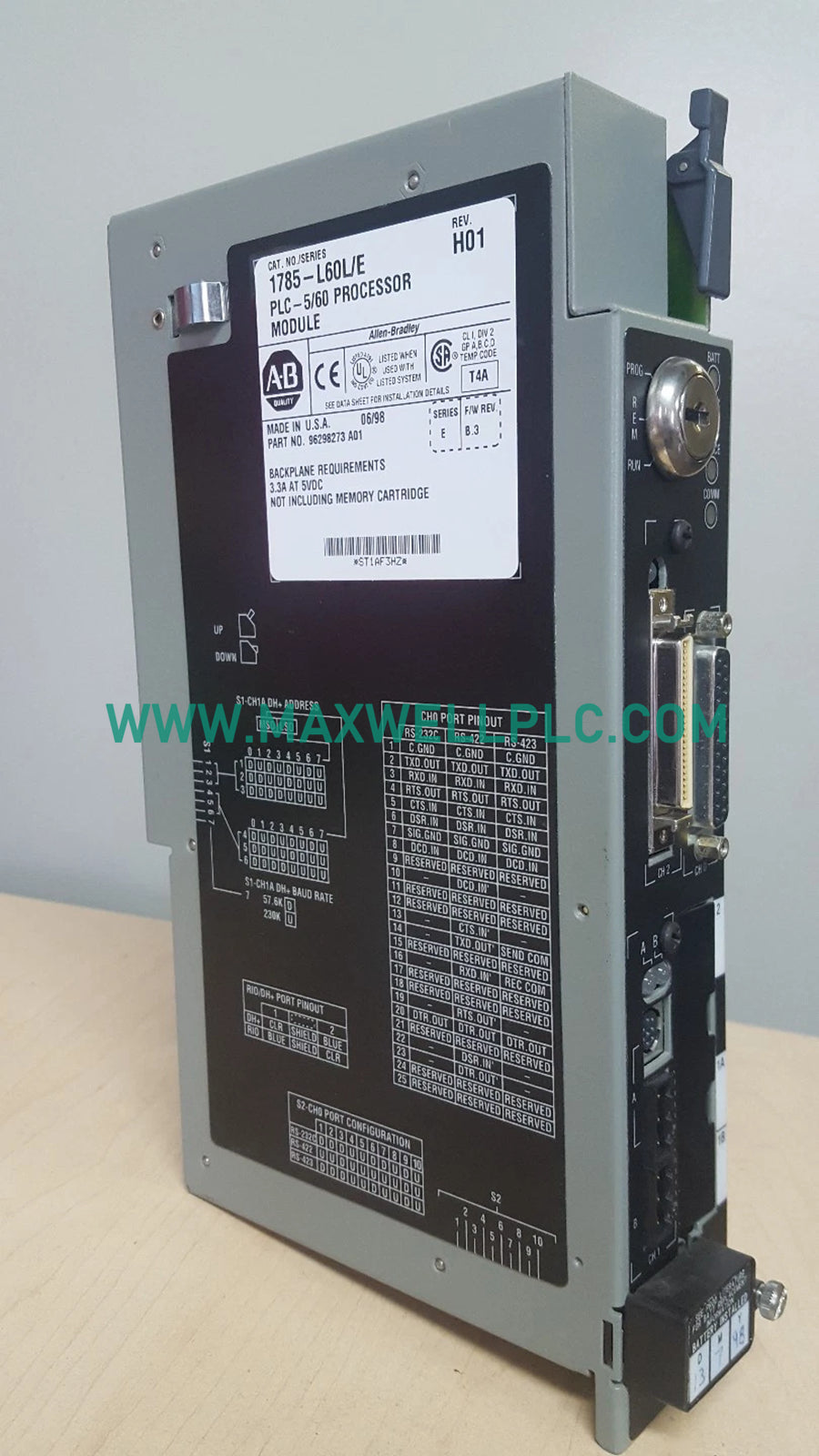

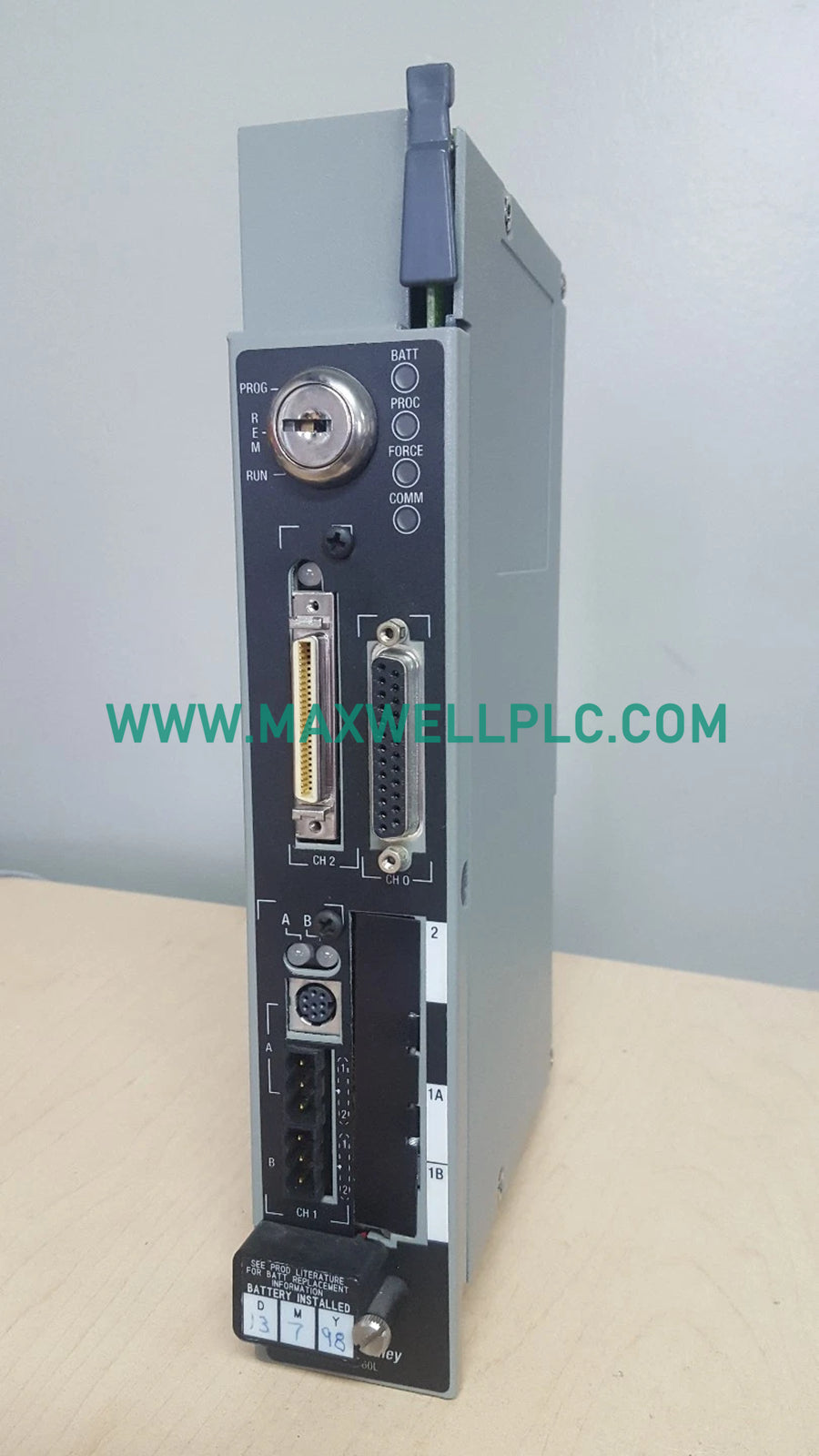

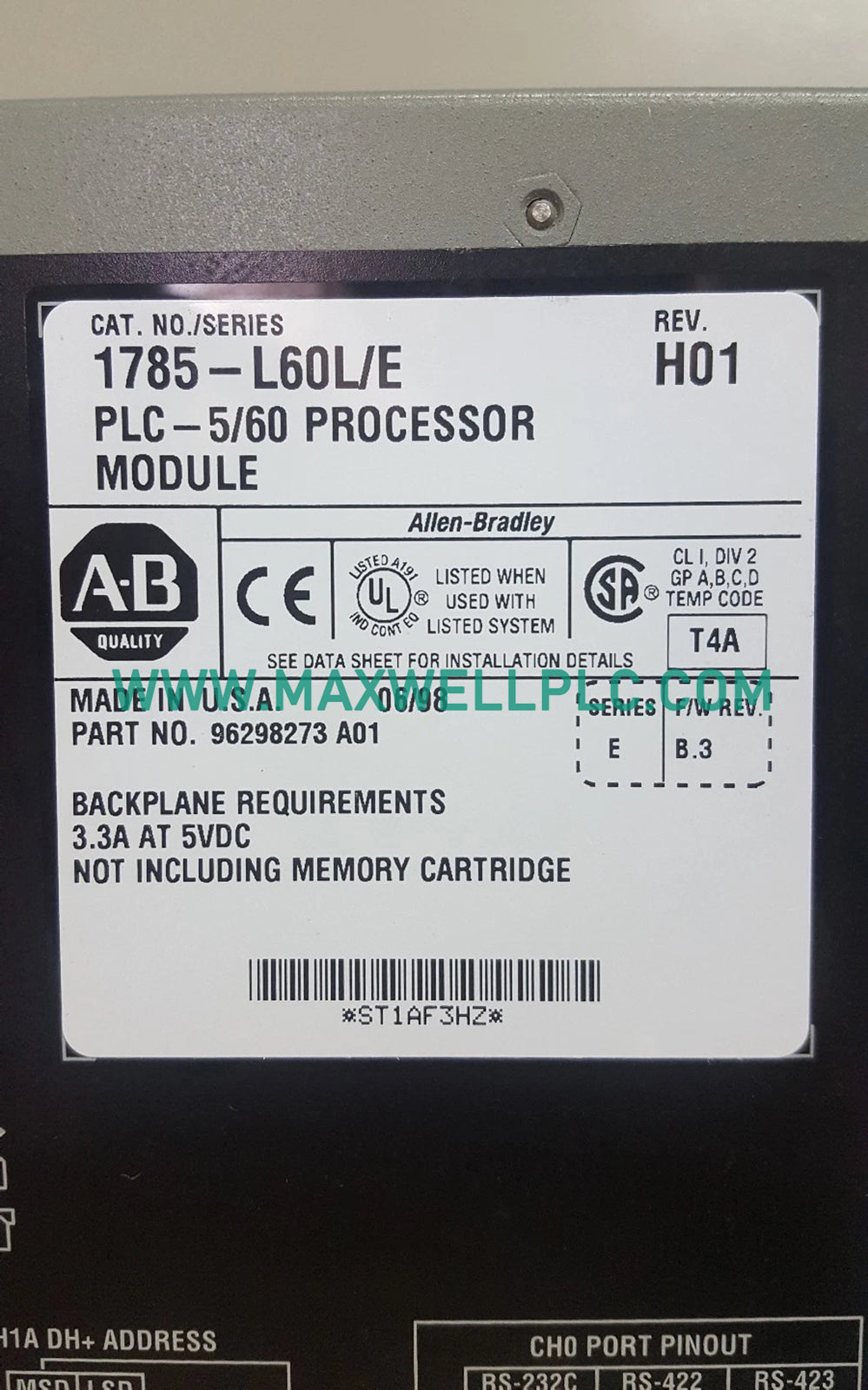

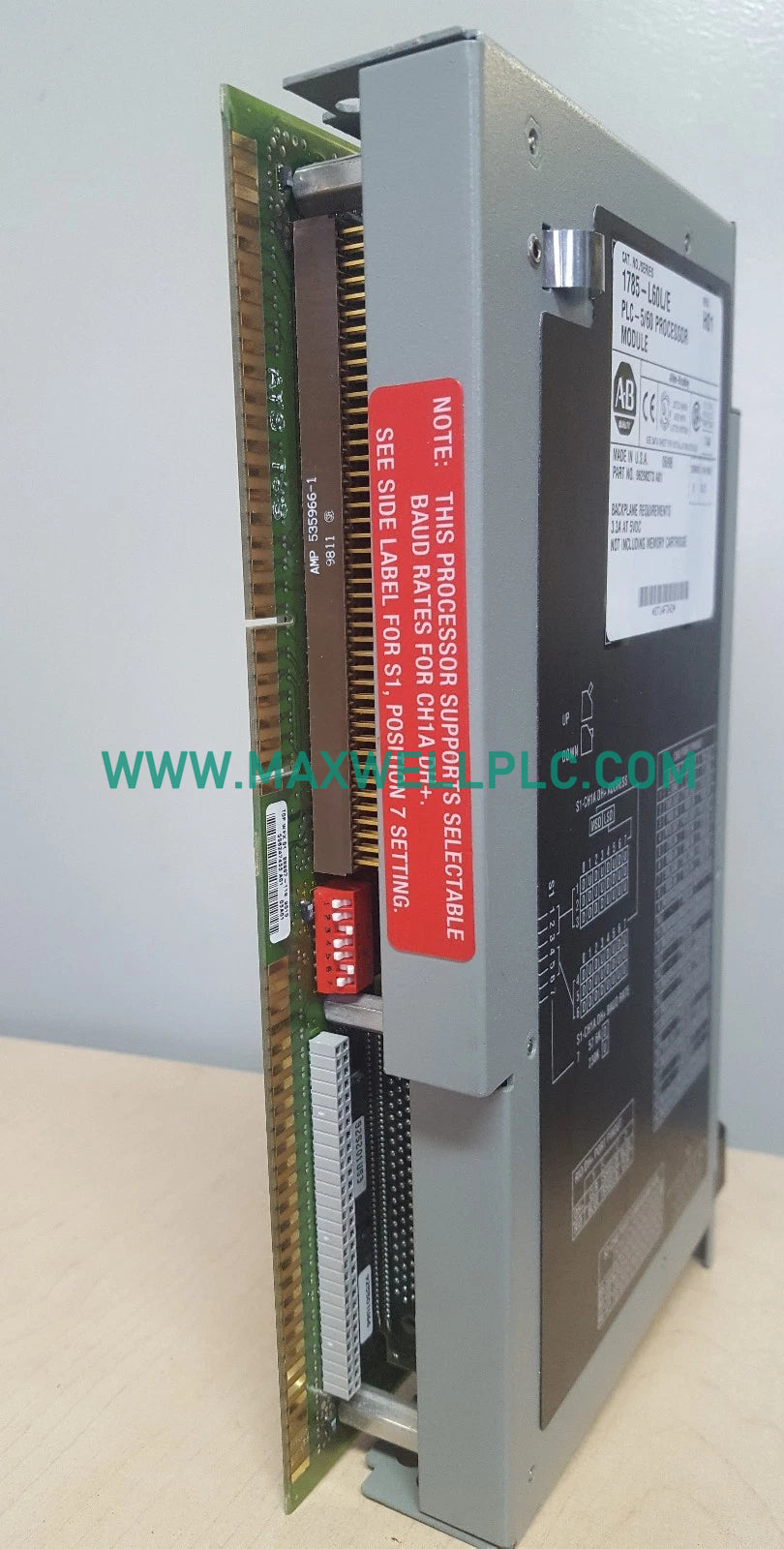

وحدة المعالج 1785-L60L من ألين برادلي PLC-5/60L
-
الأبعاد: ٢٧.٠ سم × ٣.٢ سم × ١٧.٠ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعمل الطراز Allen-Bradley 1785-L60L، والمُدرَج أيضًا باسم وحدة المعالج 1785-L60L، كمكون أجهزة مخصص لمعالجة المنطق المركزي والتحكم في الاتصالات على مستوى الحامل داخل أنظمة Allen-Bradley PLC-5.
بنية تعريف النموذج
- عائلة المنتج: PLC-5
- طراز المنتج: 1785-L60L
- النموذج الاحتياطي: 1785L60L
- اسم السلسلة: PLC-5/60L
- الحالة: توقف المصنع عن تصنيعه في عام 2014
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 1785-L60L |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية (منشأ صناعي قياسي) |
| الوزن | 1.35 كجم |
| أبعاد الشحن | 5.0x15.0x26.5 سم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 16.5 وات (5 فولت تيار مستمر عند 3.3 أمبير) |
| تيار تحميل اللوحة الخلفية | 3.3 أمبير |
| جهد التشغيل | 5 فولت تيار مستمر |
| وظيفة المعالج | وحدة المعالجة المركزية PLC-5/60L |
خصائص ناقل ووحدة تحكم الشبكة الصناعية
تم تكوين وحدة التحكم لأنظمة الأتمتة عالية الكثافة، حيث تنسق سرعة الاتصال عبر ناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة عبر مدخل طاقة تيار مستمر منظم بجهد 5 فولت يسحب 3.3 أمبير. يدير قياس كثافة الإدخال/الإخراج تكوينات الرفوف المحلية والبعيدة مع الحفاظ على أداء المسح الحتمي عبر الشبكات الصناعية المتصلة.
معلومات طلب الحزمة
- 1 x وحدة معالج 1785-L60L
- 1 x مكون بطارية احتياطية
- 1 x ورقة وثائق الامتثال الفني
بروتوكولات التركيب والتأريض في الموقع
-
إدخال فتحة الهيكل:
- قم بمحاذاة حواف بطاقة الدائرة المطبوعة بعناية مع قضبان التوجيه المخصصة للوحة الخلفية داخل هيكل PLC-5.
- ادفع الوحدة للأمام حتى تستقر مزاليج القفل الميكانيكية العلوية والسفلية في مكانها.
-
تنفيذ الطاقة والتأريض:
- تحقق من أن مصادر طاقة الحامل توفر تيار مستمر ثابت 5 فولت ويمكنها دعم تيار تحميل 3.3 أمبير قبل تشغيل النظام.
- قم بتوصيل أحزمة تأريض نحاسية ثقيلة من مسمار تأريض الهيكل إلى ناقل التأريض الرئيسي للخزانة.
-
الأسلاك والإدارة الحرارية:
- قم بتوجيه كابلات الاتصال بأمان عبر ممرات الأسلاك المخصصة بعيدًا عن خطوط التيار المتردد عالية الطاقة.
- تأكد من وجود خلوص عمودي كافٍ فوق وتحت الهيكل للحفاظ على تدفق هواء الحمل الحراري الأمثل.
الأسئلة الشائعة
-
س: ما هو معدل استهلاك تيار اللوحة الخلفية لمعالج 1785-L60L؟
ج: تسحب الوحدة 3.3 أمبير من مصدر اللوحة الخلفية لهيكل 5 فولت تيار مستمر أثناء التشغيل العادي.
-
س: ما هو جهد التشغيل الذي يتطلبه هذا المعالج من الهيكل؟
ج: تعمل الوحدة على مدخل طاقة تيار مستمر قياسي بجهد 5 فولت يتم توفيره مباشرة بواسطة اللوحة الخلفية للحامل.
-
س: هل نموذج المعالج هذا قيد التصنيع حاليًا؟
ج: لا، تم إيقاف إنتاج الوحدة رسميًا من قبل الشركة المصنعة في عام 2014 ويتم الحصول عليها عبر قنوات قطع الغيار.
-
س: هل يمكن إدخال أو إزالة وحدة المعالج هذه أثناء تشغيل طاقة اللوحة الخلفية؟
ج: لا، لا يدعم التبديل السريع المباشر؛ يجب إزالة الطاقة تمامًا من الهيكل قبل التعامل مع الأجهزة.
-
س: ما هو نطاق درجة الحرارة المحيطة المحدد للتشغيل الآمن؟
ج: تعمل الأجهزة بشكل موثوق ضمن نطاق درجة حرارة تشغيل محيطة من 0 درجة مئوية إلى 60 درجة مئوية.
-
س: كيف يتم تثبيت الوحدة جسديًا داخل الرف الصناعي؟
ج: تعمل أذرع القفل الميكانيكية المدمجة العلوية والسفلية على تثبيت التجميع بإحكام في فتحات اللوحة الخلفية للمرفق.
-
س: ما هو وزن وحدة جهاز المعالج؟
ج: يبلغ وزن الوحدة حوالي 1.35 كجم باستثناء حاويات الشحن الخارجية ومواد التعبئة والتغليف.
-
س: هل يتطلب المعالج بطارية خارجية للحفاظ على الذاكرة؟
ج: نعم، يتم استخدام مكون بطارية احتياطية ليثيوم داخلي أو قابل للتوصيل للحفاظ على بيانات ذاكرة الوصول العشوائي (RAM) أثناء انقطاع التيار الكهربائي.
