1784-PKTS Allen-Bradley PLC-5 صحيفة البيانات والدليل الفني

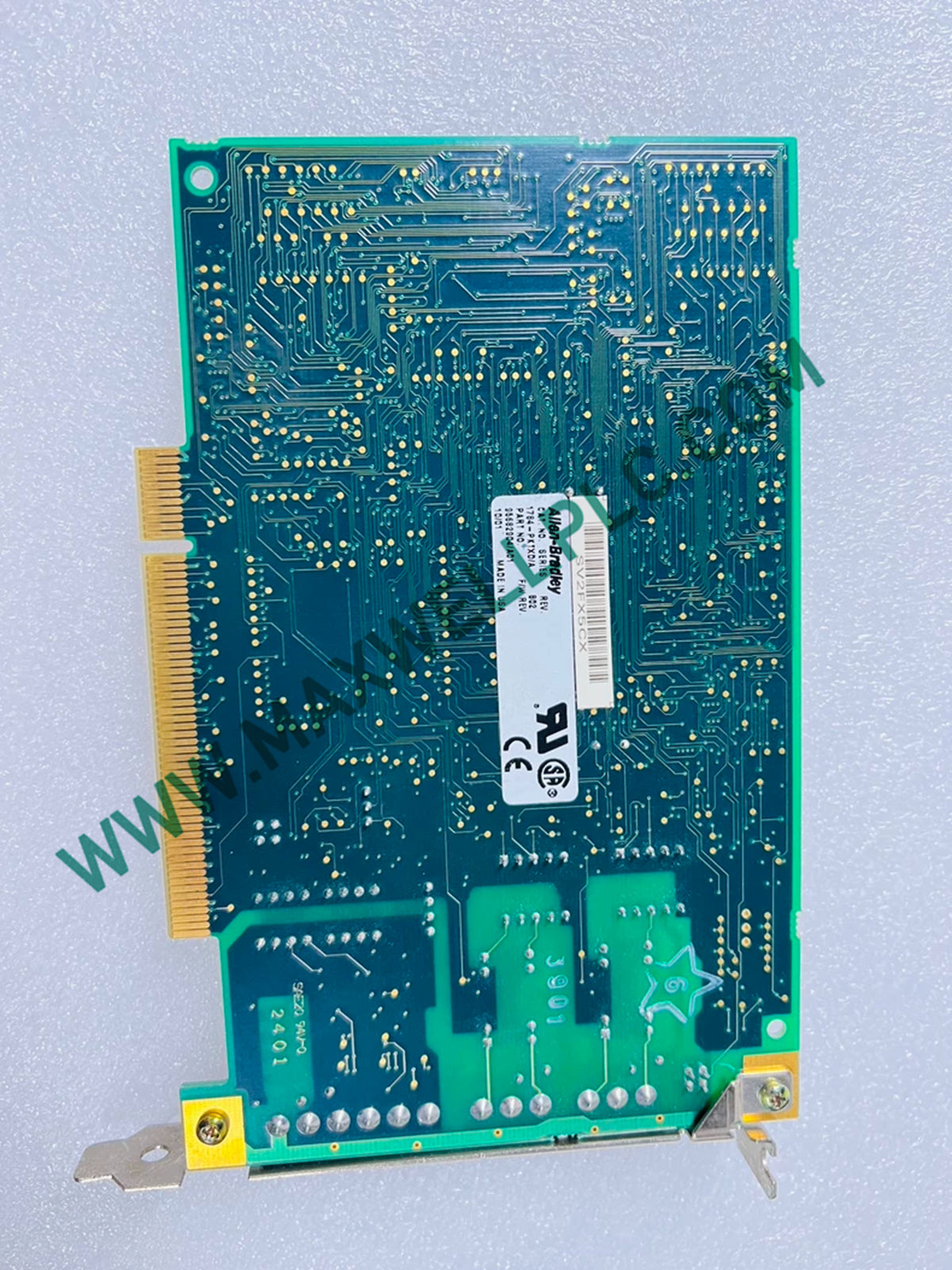

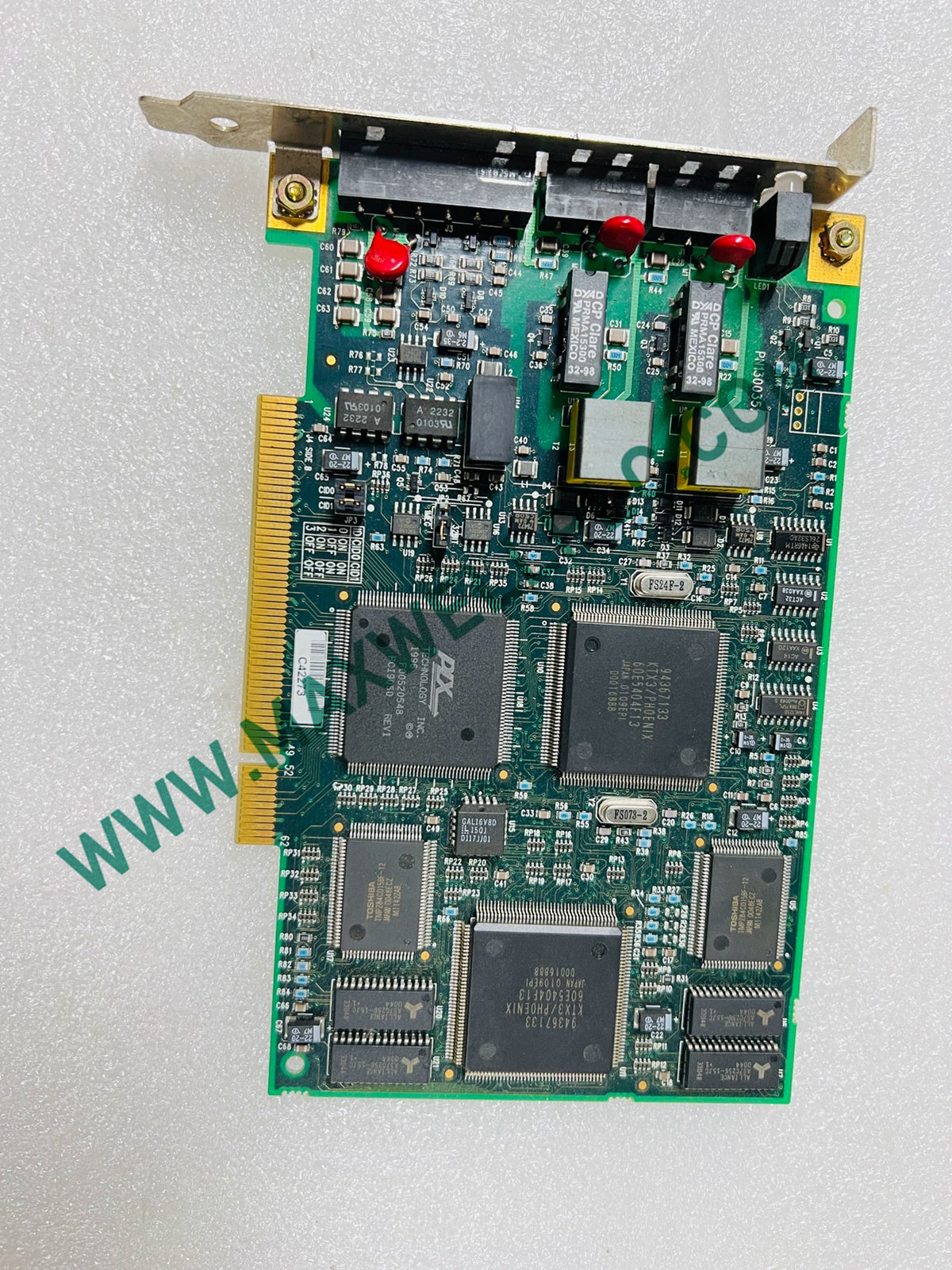

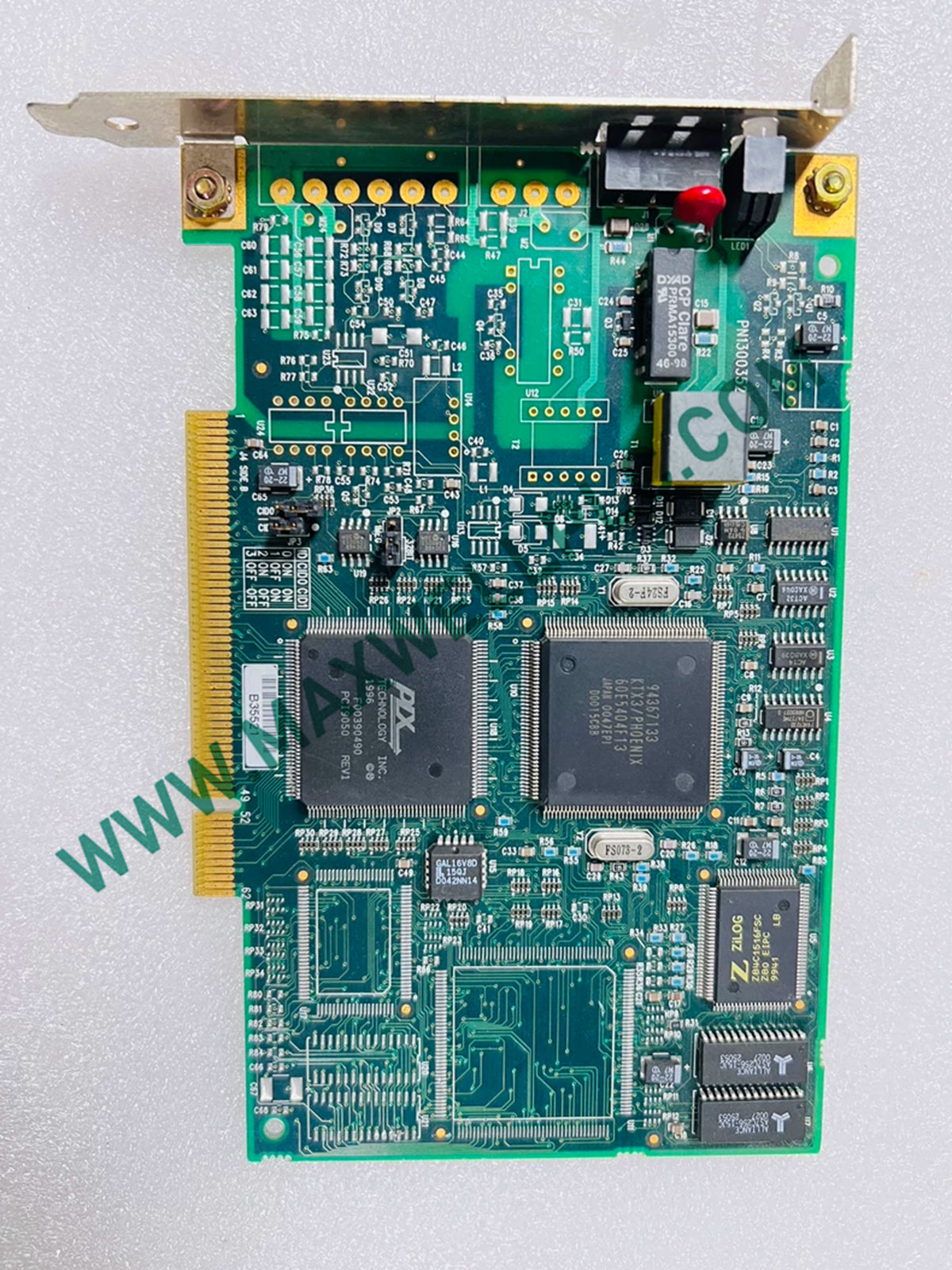

بطاقة واجهة الشبكة Allen-Bradley طراز 1784-PKTS PLC-5

Allen-Bradley

بطاقة واجهة الشبكة Allen-Bradley طراز 1784-PKTS PLC-5

SKU: 1784-PKTS

متوفر في المخزون

الأبعاد: ٢.١ × ١٨ × ١٢.٧ سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: ألين برادلي, كل المنتجات, وحدات الاتصال

العلامات : Allen-Bradley PLC-5, Network Interface Cards

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Allen-Bradley 1784-PKTS (بطاقة واجهة الشبكة 1784PKTS) لتبادل البيانات الحتمي لـ I/O عن بعد في منصات أنظمة PLC-5، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة النموذج واللاحقة

معرف النموذج: 1784-PKTS
تحديد قطعة الغيار: 1784PKTS
بنية مراجعة الأجهزة: تنسيق ناقل PCI قياسي
واجهة بروتوكول الاتصال: قناة ماسح RIO

المواصفات الفنية

المعلمة	المواصفات
الموديل	1784-PKTS
العلامة التجارية	ألن برادلي
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.12 كجم
أبعاد الشحن	2.1 × 18 × 12.7 سم
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	1.8 واط نموذجي
واجهة الناقل	PCI (5V أو 3.3V عالمي)
جهد العزل	1500 فولت تيار متردد
المقاومة النهائية	مطلوب مقاومات 75 أوم
عامل الشكل	بطاقة PCI قياسية
نوع الموصل	BNC (Twinax)
متطلبات الفتحة	فتحة PCI 32 بت
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة	5-95% بدون تكاثف

تكامل التحكم الصناعي والمحركات

تنفذ بنية الأجهزة معلمات سرعة الاتصال بالناقل الخلفي المصممة لبيئات Allen-Bradley PLC-5. يتم الحفاظ على معالجة الشبكة الحتمية من خلال بروتوكولات تحكيم الناقل الصارمة عبر واجهة PCI الداخلية. يضمن توافق البرامج الثابتة المحمولة تخطيط السجل المستمر وتخصيص الذاكرة عبر التعديلات الصناعية المميزة دون الحاجة إلى محولات بروتوكول ثانوية.

معلومات الطلب

1 × وحدة أجهزة بطاقة واجهة الشبكة 1784-PKTS
1 × مجموعة حامل تثبيت فتحة PCI قياسية

إرشادات النشر المادي

تحقق من أن محطة العمل المضيفة أو هيكل الكمبيوتر الصناعي يتم إيقاف تشغيله بالكامل قبل إدخال بطاقة الواجهة في فتحة PCI 32 بت المخصصة.
تأكد من مطابقة الإنهاء الصحيحة عن طريق تركيب مقاومات خارجية 75 أوم عبر حلقة الاتصال المادية Twinax BNC لمنع انعكاس الإشارة.
وجه كابلات اتصال RIO بدقة بعيدًا عن قنوات الطاقة عالية الجهد ومحركات التردد المتغير لتقليل التداخل الكهرومغناطيسي.
ثبت البطاقة بإحكام باستخدام برغي تثبيت الفتحة للحفاظ على استمرارية التأريض المستمر عبر اللوحة الخلفية للهيكل.

الأسئلة المتكررة

س: هل تدعم بطاقة واجهة الشبكة هذه التبديل السريع المباشر داخل أجهزة الكمبيوتر الصناعية النشطة؟
ج: لا، لا تدعم بنية أجهزة 1784-PKTS التبديل السريع المباشر. يجب إيقاف تشغيل النظام المضيف بالكامل قبل التثبيت أو الإزالة.
س: ما هو تصنيف العزل الكهربائي المحدد المقدم على واجهة الاتصال؟
ج: تحافظ بطاقة الواجهة على تصنيف جهد عزل بصري وغلفاني يبلغ 1500 فولت تيار متردد لحماية مكونات اللوحة الخلفية المضيفة من الارتفاعات العابرة.
س: هل مكونات الإنهاء الخارجية إلزامية لقناة ماسح RIO؟
ج: نعم، تتطلب سلامة البيانات المادية مقاومات إنهاء 75 أوم مناسبة مثبتة على خط الشبكة لمنع توهين الإشارة وأخطاء الانعكاس.
س: ما نوع فتحة توسيع اللوحة الأم المطلوبة ماديًا للتركيب؟
ج: يتطلب الجهاز فتحة PCI قياسية 32 بت تستوعب مستويات جهد إشارة عالمية 5V و 3.3V.
س: كيف تحصل الوحدة على طاقتها الكهربائية التشغيلية؟
ج: يتم سحب طاقة التشغيل مباشرة من اللوحة الخلفية لناقل PCI المضيف، وتستهلك حملًا نموذجيًا يبلغ 1.8 واط أثناء دورات الاتصال النشطة.
س: هل يمكن استخدام هذه البطاقة مباشرة داخل رفوف هيكل ControlLogix القياسية؟
ج: لا، تم تصميم هذه الوحدة خصيصًا كبطاقة واجهة تعتمد على PCI لمحطات عمل الكمبيوتر التي تتصل بشبكات PLC-5 RIO، وليس لوحات ControlLogix الخلفية.
س: ما هي حدود الرطوبة البيئية التي يجب الحفاظ عليها داخل حاوية الخزانة؟
ج: تعمل الوحدة بشكل موثوق ضمن نطاق رطوبة نسبية من 5% إلى 95% في ظروف غير مكثفة.
س: هل تكوين برنامج تشغيل متخصص ضروري بعد إدخال الأجهزة المادية؟
ج: نعم، يجب تعيين تكوين Roster المتوافق وبرامج تشغيل اتصال RIO بشكل صحيح داخل بيئة نظام التشغيل المضيف لإنشاء استطلاع البيانات.
