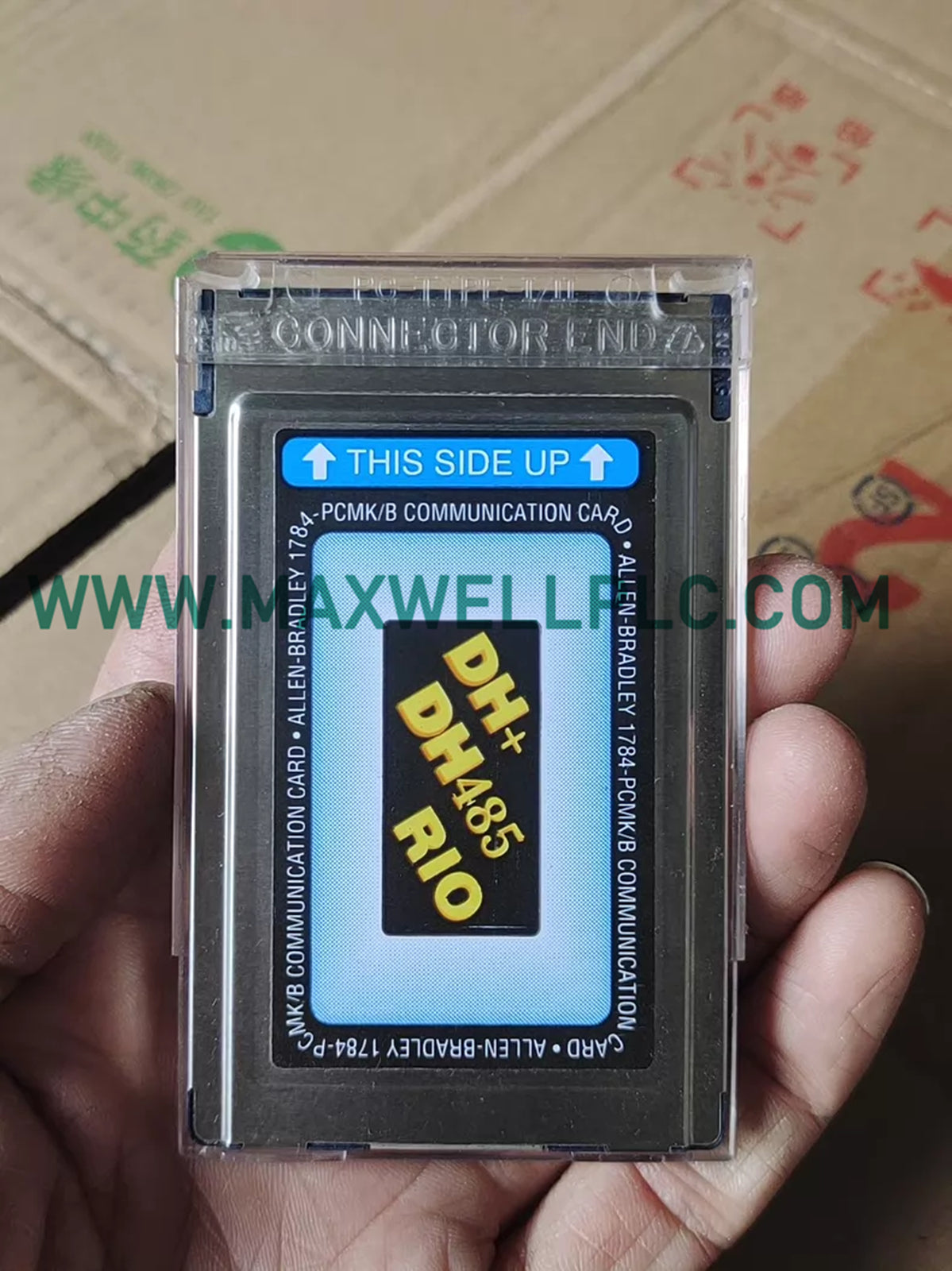

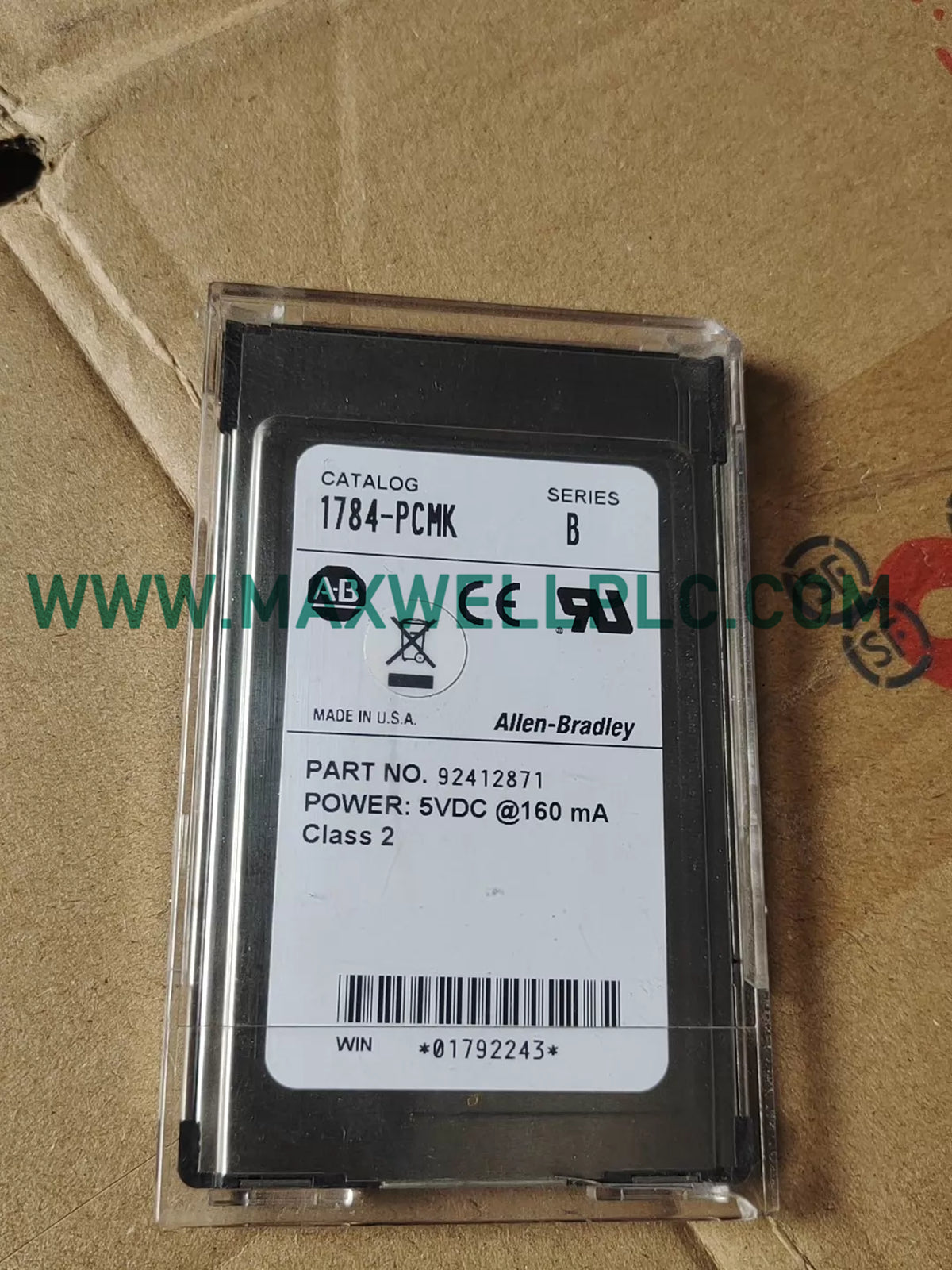

توفر بطاقة الاتصال Allen-Bradley 1784-PCMK (1784PCMK) إمكانية الوصول إلى شبكات DH+ و DH485 و RIO المستندة إلى الكمبيوتر الشخصي من خلال واجهة أجهزة PCMCIA Type II مدمجة.

تحديد الكتالوج

تُعرف البيانات المقدمة 1784-PCMK كبطاقة اتصال لشبكات DH+ و DH485 و RIO. المرجع البديل للكتالوج هو 1784PCMK. يصف النص المقدم للمنتج البطاقة أيضًا كبطاقة اتصال DeviceNet؛ هذا يتعارض مع وظيفة DH+ و DH485 و RIO المذكورة، لذا لا يُعامل دعم DeviceNet كمواصفات مؤكدة.

البيانات الكهربائية والميكانيكية

اتصال شبكة PLC-5

تم تحديد 1784-PCMK للوصول المستند إلى الكمبيوتر الشخصي إلى شبكات الاتصال Allen-Bradley DH+ و DH485 و RIO. يسمح عامل الشكل PCMCIA Type II بتركيب جهاز الاتصال مباشرة في واجهة كمبيوتر مضيف متوافقة.

مواصفات طاقة البطاقة هي 160 مللي أمبير عند 5 فولت تيار مستمر، تتوافق مع تبديد الطاقة المذكور 0.8 وات. يتم تحديد مناعة منفذ الاتصال عند +/-1 كيلو فولت EFT/B و +/-2 كيلو فولت من ظروف الاندفاع العابر خط-أرضي.

لا تحدد المعلومات الموردة معدلات الباود للاتصال، أو العقد القصوى للشبكة، أو طول الكابل، أو إصدارات برامج التشغيل، أو توقيتات البروتوكول الخاصة. يجب التحقق من هذه المعلمات مقابل وثائق Allen-Bradley المطبقة.

تكوين الطلب

• 1 × بطاقة اتصال Allen-Bradley 1784-PCMK
• مرجع الكتالوج: 1784PCMK
• واجهة اتصال 68 سنًا
• تنسيق بطاقة PCMCIA Type II
• لا يتم تحديد كابلات الاتصال وملحقات الكمبيوتر المضيف في البيانات الموردة
• لا يتم تضمين البرامج وبرامج التشغيل وأدوات التكوين في مواصفات الأجهزة المذكورة

التثبيت والتعامل

تثبيت PCMCIA

• تحقق من أن الكمبيوتر المضيف يوفر واجهة PCMCIA Type II متوافقة.
• أدخل البطاقة دون إجبار الموصل أو غلاف البطاقة.
• تأكد من تكوين المضيف قبل توصيل كابلات اتصال الشبكة.

توصيل الشبكة

• استخدم الكابل المناسب وترتيب الإنهاء للشبكة المحددة DH+ أو DH485 أو RIO.
• حافظ على توصيلات الاتصال منفصلة عن موصلات المحرك والموصل والجهد العالي حيثما كان ذلك عمليًا.
• تجنب الانحناءات الحادة للكابل والتحميل الميكانيكي المفرط عند موصل البطاقة.

الدرع والتأريض

• اتبع ترتيب الدرع والتأريض الخاص بالشبكة.
• تجنب توصيل دروع الكابلات بطريقة تخلق مسارات تيار أرضي غير مقصودة.
• افحص الموصل ذو 68 سنًا وكابل الاتصال قبل تشغيل النظام.

اعتبارات حرارية

• تبديد الطاقة المذكور هو 0.8 وات.
• لا تعرقل مسار تهوية الكمبيوتر المضيف حول واجهة PCMCIA.
• اسمح للبطاقة بالتبريد قبل التعامل معها بعد التشغيل المطول إذا كان حاوية المضيف بها تدفق هواء مقيد.

الأسئلة المتكررة

• ما هي الشبكات المحددة لـ 1784-PCMK؟

  تحدد معلمات المنتج الموردة DH+ و DH485 و RIO كشبكات الاتصال المدعومة.

• ما هي واجهة المضيف التي تستخدمها البطاقة؟

  تستخدم البطاقة عامل شكل PCMCIA Type II. لا تحدد المعلومات الموردة متطلبات ناقل المضيف الإضافية.

• ما هو الموصل المحدد؟

  يتم إدراج موصل 68 سنًا في معلومات المنتج الموردة. لا يتم توفير تعيين الدبوس الدقيق ويجب أخذه من الدليل المطبق.

• ما هو متطلب طاقة البطاقة؟

  طاقة البطاقة المحددة هي 160 مللي أمبير عند 5 فولت تيار مستمر. تبديد الطاقة المدرج هو 0.8 وات.

• ما هو نطاق درجة حرارة التخزين؟

  يتم تحديد درجة حرارة التخزين من -20 إلى 65 درجة مئوية، أي ما يعادل -4 إلى 149 درجة فهرنهايت.

• هل البطاقة مناسبة للتبديل السريع؟

  لم يتم تحديد قدرة التبديل السريع بواسطة البيانات الموردة. قم بإزالة أو تركيب البطاقة فقط وفقًا لإجراء التثبيت الخاص بالكمبيوتر المضيف و Allen-Bradley.

• ما هي مناعة منفذ الاتصال المحددة؟

  يتم إدراج مناعة EFT/B على أنها +/-1 كيلو فولت عند 5 كيلو هرتز على منافذ الاتصال، بينما تبلغ مناعة الاندفاع العابر +/-2 كيلو فولت خط-أرضي (CM).

• هل تؤكد البيانات الموردة دعم DeviceNet؟

  لا. على الرغم من أن وصف المصدر يذكر DeviceNet، إلا أن معلمات المنتج المذكورة تحدد DH+ و DH485 و RIO. وبالتالي تظل قدرة DeviceNet غير مؤكدة.
