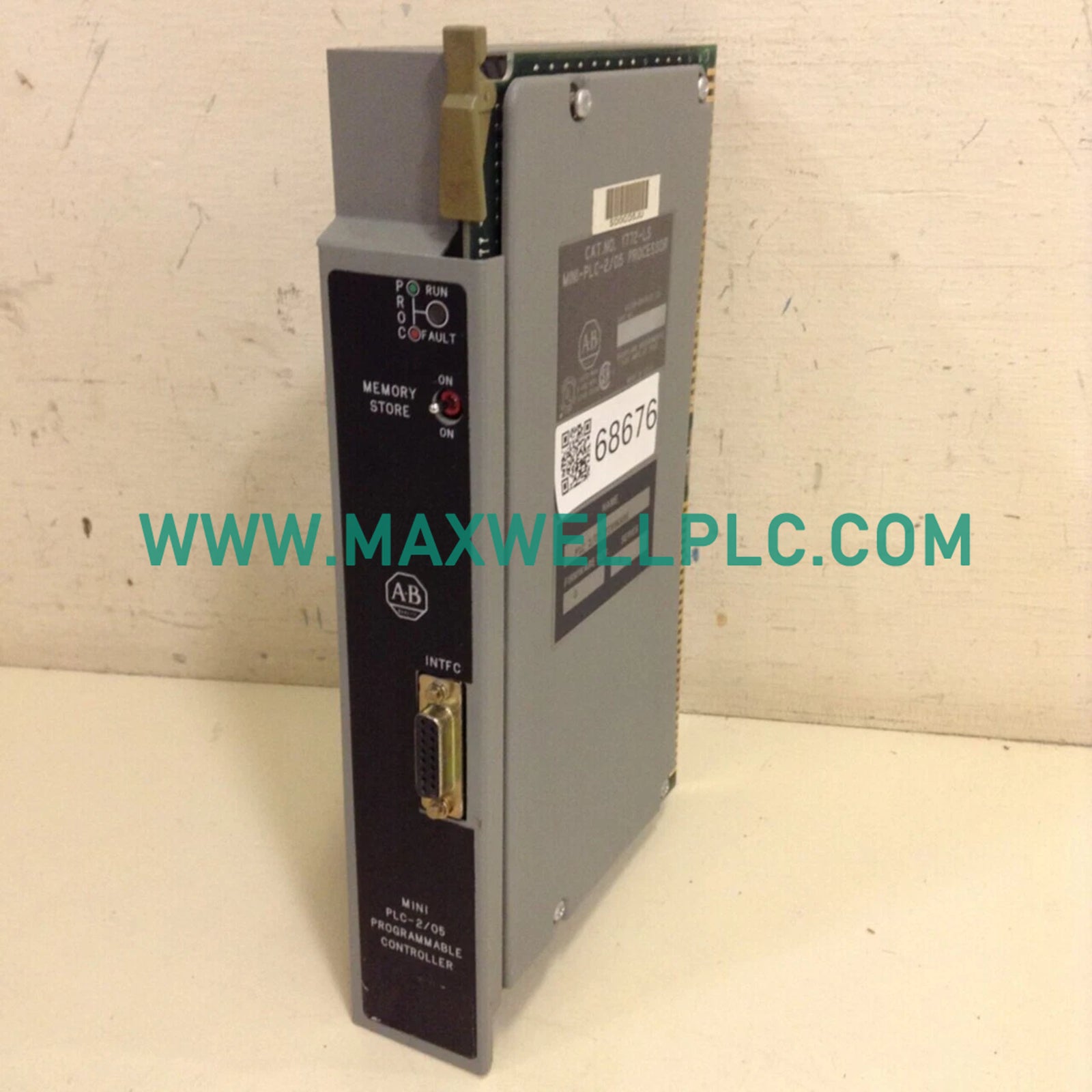

يعمل Allen-Bradley 1772-LS، والذي تم تصنيفه أيضًا كمعالج وحدة PLC-2/05 1772LS، كمكون مادي مخصص لتنفيذ البرامج ومعالجة الإدخال/الإخراج الرقمي ضمن منصات التحكم Mini-PLC-2/05.

تحديد الموديل وتكوينه

1772-LS هي وحدة معالجة Mini-PLC-2/05 مصممة لأنظمة التحكم من سلسلة PLC-2. توفر الوحدة تنفيذ المعالج وتخزين الذاكرة ووظائف مسح الإدخال/الإخراج من خلال اللوحة الخلفية لهيكل PLC. تحتوي على 3 آلاف كلمة من ذاكرة الوصول العشوائي CMOS وتعمل بطاقة نظام 120 فولت تيار متردد خارجي.

المواصفات الفنية

معمارية معالج PLC-2

يستخدم Allen-Bradley 1772-LS معمارية معالج سلسلة PLC-2 لتنفيذ التعليمات المتسلسلة، ومعالجة الذاكرة الداخلية، والتحكم في الإدخال/الإخراج الرقمي. يتصل المعالج بوحدات الإدخال/الإخراج المتصلة من خلال اللوحة الخلفية للهيكل ويدير حالات تشغيل وحدة التحكم من خلال أوضاع RUN وTEST وPROG.

يعكس تصميم الوحدة هياكل الأجهزة القديمة لوحدات PLC من Allen-Bradley. تعتمد عملية البرامج الثابتة، وعنونة الإدخال/الإخراج، وتكوين الهيكل على تصميم نظام PLC-2 الأصلي وهي غير متوافقة مع منصات ControlLogix أو EtherNet/IP الأحدث.

توافق التحكم الصناعي

يدعم 1772-LS تطبيقات التحكم الرقمي القديمة لوحدات PLC من خلال اتصال هيكل الإدخال/الإخراج الثابت. تستخدم وحدة المعالج طرق اتصال ناقل اللوحة الخلفية بدلاً من شبكات الإيثرنت الحديثة والمحددة.

تتطلب معمارية PLC-2 وضع فتحة المعالج الصحيح، وترتيب وحدات الإدخال/الإخراج، والتحقق من الذاكرة أثناء استبدال الصيانة. يعتمد الاحتفاظ بالبرنامج على تكوين ذاكرة الوصول العشوائي CMOS المثبتة.

معلومات الطلب

• 1 x وحدة معالج Allen-Bradley 1772-LS PLC-2/05
• 1 x مجموعة أجهزة معالج سلسلة PLC-2
• 1 x نظام ذاكرة وصول عشوائي CMOS مثبت
• 1 x ملصق تعريف الوحدة
• 1 x سجل فحص فني

إرشادات التثبيت في الموقع

تركيب المعالج

• قم بتركيب 1772-LS في الفتحة الأبعد يسارًا لهيكل الإدخال/الإخراج المتوافق.
• تأكد من محاذاة الهيكل قبل الإدخال.
• تحقق من حالة موصل اللوحة الخلفية قبل التثبيت.

توصيل الطاقة

• تأكد من مواصفات إمداد 120 فولت تيار متردد قبل تنشيط النظام.
• افحص أسلاك الطاقة ووصلات التأريض وفقًا لمتطلبات تركيب PLC الأصلية.
• لا تقم بإزالة أو إدخال وحدة المعالج في ظل ظروف التشغيل إلا إذا كان تصميم الهيكل يسمح بالإدخال الساخن.

التحقق من النظام

• تأكد من حالة ذاكرة برنامج PLC-2 قبل التشغيل.
• تحقق من مؤشرات تشغيل المعالج والخطأ بعد بدء التشغيل.
• تحقق من مطابقة تكوين وحدة الإدخال/الإخراج لبرنامج التحكم الحالي.

الأسئلة المتداولة

• ما هو نظام التحكم الذي يستخدم معالج 1772-LS؟

  1772-LS هي وحدة معالج PLC-2/05 مصممة لأنظمة التحكم Allen-Bradley Mini-PLC-2.

• ما هو نوع الذاكرة المثبتة في 1772-LS؟

  يستخدم المعالج ذاكرة وصول عشوائي CMOS بسعة 3 آلاف كلمة لتخزين برنامج PLC.

• هل يتضمن 1772-LS مصدر طاقة؟

  لا. تتطلب وحدة المعالج ترتيبًا منفصلاً ومتوافقًا لمصدر طاقة النظام.

• أين يتم تثبيت 1772-LS في الهيكل؟

  يتم تثبيت الوحدة في الفتحة الأبعد يسارًا لهيكل الإدخال/الإخراج المتوافق مع PLC-2.

• ما هي أوضاع التشغيل المتاحة في المعالج؟

  تدعم الوحدة أوضاع التشغيل RUN وTEST وPROG لتنفيذ وحدة التحكم وصيانتها.

• كم عدد وحدات الإدخال/الإخراج التي يمكن أن يدعمها 1772-LS؟

  يدعم المعالج الاتصال بما يصل إلى 6 وحدات إدخال/إخراج ضمن تكوين هيكل PLC-2/05.

• هل يدعم 1772-LS اتصال EtherNet/IP؟

  لا. تستخدم الوحدة اتصال اللوحة الخلفية القديم لـ PLC-2 ولا تتضمن واجهات إيثرنت.

• ما هي المؤشرات المتاحة للتشخيص؟

  يوفر المعالج مؤشري تشغيل المعالج والخطأ لمراقبة حالة التشغيل الأساسية.
