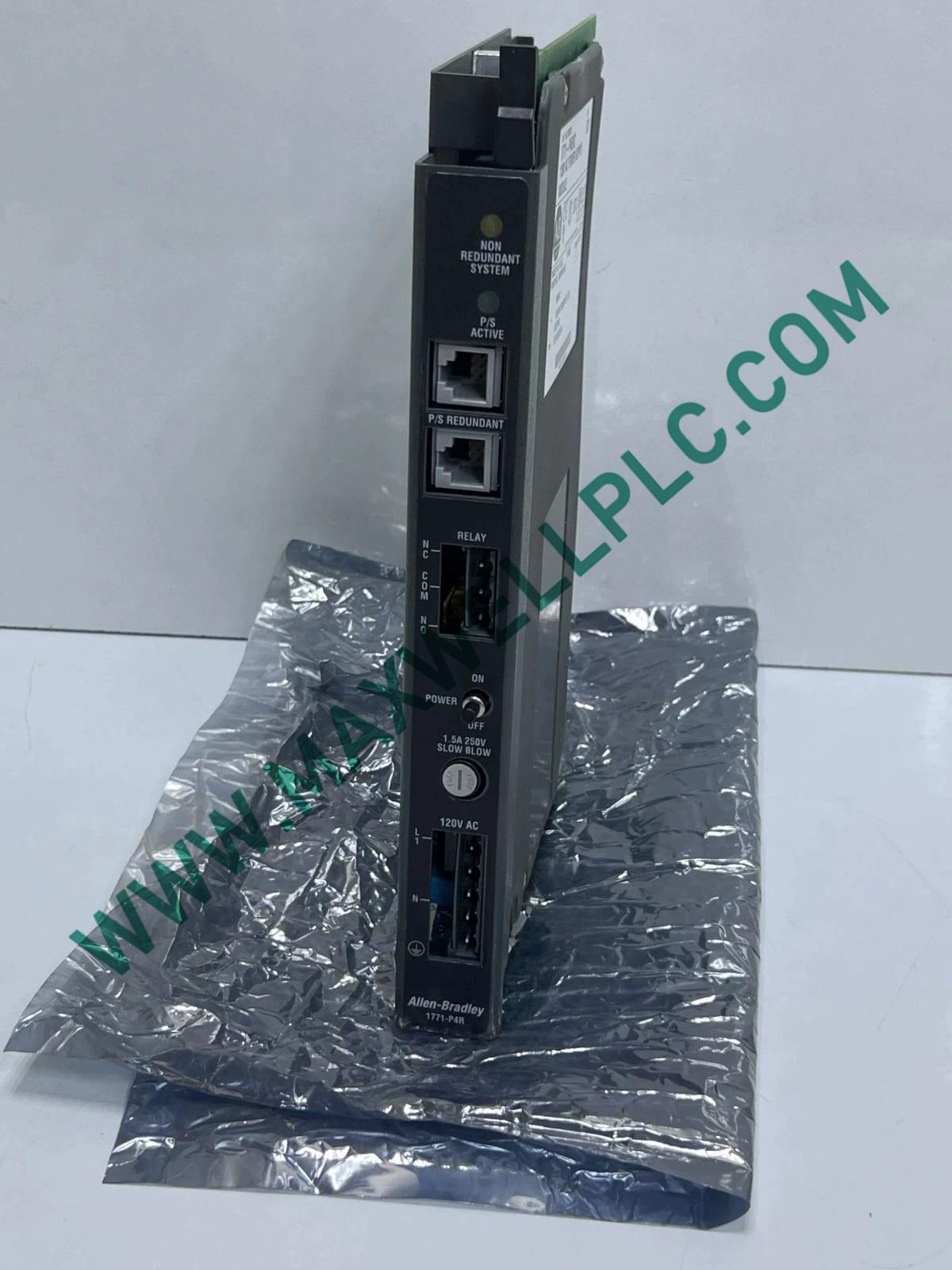

تم تكوينه لتوفير طاقة زائدة لشاسيه الإدخال/الإخراج PLC-5، حيث يوفر جهاز Allen-Bradley 1771-P4R (وحدة تزويد الطاقة 1771P4R) طاقة اللوحة الخلفية من مصدر تيار متردد. تحدد البيانات المقدمة الوحدة كجهاز تزويد طاقة زائد بفتحة واحدة، 8 أمبير مع خرج تيار مستمر 5 فولت.

تحديد الطراز

تحدد معلومات الكتالوج المقدمة 1771-P4R كوحدة تزويد طاقة PLC-5 زائدة. المتغيرات المذكورة هي 1771-P4R/A، و 1771-P4R/B، و 1771-P4R/C. لم يتم تحديد فروق وظيفية لاحقة في البيانات المقدمة، لذا لا تُنسب هذه التعيينات التعديلية إلى خصائص كهربائية إضافية.

البيانات الكهربائية والميكانيكية

خصائص طاقة اللوحة الخلفية لـ PLC-5

يتم تحديد 1771-P4R كوحدة تزويد طاقة زائدة تشغل فتحة واحدة وتوفر 5 فولت تيار مستمر للوحة الخلفية لشاسيه PLC-5 المرتبطة. تُدرج البيانات المقدمة تيار لوحة خلفية يبلغ 420 مللي أمبير.

تحدد مواصفات الإدخال 120 فولت تيار متردد عند 50/60 هرتز، بينما تُدرج معلمة منفصلة 0-24 فولت تيار متردد كجهد تشغيل تيار متردد. نظرًا لأن البيانات المقدمة لا تحدد العلاقة بين هاتين القيمتين، فلا ينبغي تفسير إدخال 0-24 فولت تيار متردد على أنه نطاق الإدخال المقدر دون تأكيد من وثائق Allen-Bradley المعمول بها.

بالنسبة لتركيبات PLC-5، يجب أن يظل تحميل تيار اللوحة الخلفية ضمن حدود الشاسيه ووحدة تزويد الطاقة المعمول بها. يجب أيضًا تقييم التكوينات الزائدة كهندسة طاقة كاملة بدلاً من التعامل مع الوحدة كمحول تيار متردد إلى تيار مستمر معزول.

معلومات الطلب

• 1 × وحدة تزويد طاقة زائدة Allen-Bradley 1771-P4R
• 1 × وحدة تزويد طاقة متوافقة مع PLC-5
• لم يتم تحديد أي ملحق تكرار خارجي أو مجموعة تركيب في البيانات المقدمة

إرشادات التركيب والكهرباء

تركيب الشاسيه

• قم بتركيب الوحدة في موضع شاسيه PLC-5 متوافق.
• تأكد من نظافة موصل اللوحة الخلفية للشاسيه قبل التركيب.
• قم بإزالة الطاقة قبل إدخال أو إزالة الوحدة ما لم تسمح وثائق النظام المعمول بها صراحة بالاستبدال تحت الطاقة.
• تحقق من تثبيت الوحدة ميكانيكيًا قبل تطبيق طاقة الإدخال.
• لا تقم بإجبار الوحدة على الدخول في موصل الشاسيه.

إدخال التيار المتردد والتأريض

• تحقق من مصدر التيار المتردد المتاح مقابل الإدخال المحدد 120 فولت تيار متردد، 50/60 هرتز.
• وفر تأريضًا وقائيًا وربطًا للخزانة وفقًا لمعيار التركيبات الكهربائية المعمول به.
• حافظ على موصلات إدخال التيار المتردد منفصلة عن أسلاك الإشارة والاتصال ذات المستوى المنخفض.
• قم بتوجيه موصلات الطاقة لتقليل الاقتران غير الضروري في دوائر الإدخال/الإخراج والاتصال.
• افحص وصلات الأطراف للتأكد من أمانها الميكانيكي قبل التشغيل.

تحميل اللوحة الخلفية

• احسب إجمالي حمل اللوحة الخلفية للشاسيه قبل التركيب.
• تحدد المواصفات المقدمة تيار لوحة خلفية يبلغ 420 مللي أمبير لوحدة تزويد الطاقة.
• لا تتجاوز ميزانية الطاقة المطبقة للشاسيه.
• تحقق من ترتيبات التزويد الزائدة باستخدام وثائق نظام PLC-5 الصحيحة.
• لا تفترض التشغيل بالتبديل السريع ما لم يتم دعمه صراحة من خلال وثائق الأجهزة المعمول بها.

الأسئلة المتكررة

• ما هي عائلة PLC التي صمم لها 1771-P4R؟

  تحدد المعلومات المقدمة 1771-P4R كوحدة تزويد طاقة زائدة لمنصة Allen-Bradley PLC-5.

• ما هو إدخال التيار المتردد المحدد؟

  تحدد معلومات المنتج 120 فولت تيار متردد عند 50/60 هرتز. يتم أيضًا توفير قيمة منفصلة 0-24 فولت تيار متردد ولكنها ليست محددة بشكل كافٍ لتحديد نطاق إدخال.

• ما هو جهد التيار المستمر الذي توفره الوحدة؟

  تحدد معلومات المنتج خرج تيار مستمر 5 فولت لنظام طاقة شاسيه PLC-5.

• ما هو التيار المقدر؟

  يحدد وصف المنتج الوحدة كوحدة تزويد طاقة 8 أمبير. تُدرج البيانات المقدمة بشكل منفصل 420 مللي أمبير كتيار للوحة الخلفية.

• كم فتحة يشغلها 1771-P4R؟

  تحدد معلومات المنتج المقدمة تكوين فتحة واحدة. يجب أن يستخدم التركيب المادي موضع شاسيه PLC-5 متوافق.

• هل وحدة تزويد الطاقة زائدة؟

  نعم. تحدد معلومات المنتج صراحة 1771-P4R كوحدة تزويد طاقة زائدة. لم يتم توفير سلوك تبديل التكرار المحدد.

• هل يدعم التبديل السريع؟

  التبديل السريع غير مؤكد من خلال المواصفات المقدمة. يجب إجراء التركيب أو الإزالة مع إزالة الطاقة ما لم تسمح وثائق PLC-5 المعمول بها صراحة بالاستبدال تحت الطاقة.

• ما هي الظروف البيئية المحددة؟

  درجة حرارة التشغيل هي 0 درجة مئوية إلى +60 درجة مئوية، ودرجة حرارة التخزين هي -40 درجة مئوية إلى +85 درجة مئوية، والرطوبة هي 5-95% رطوبة نسبية، غير متكثفة.
