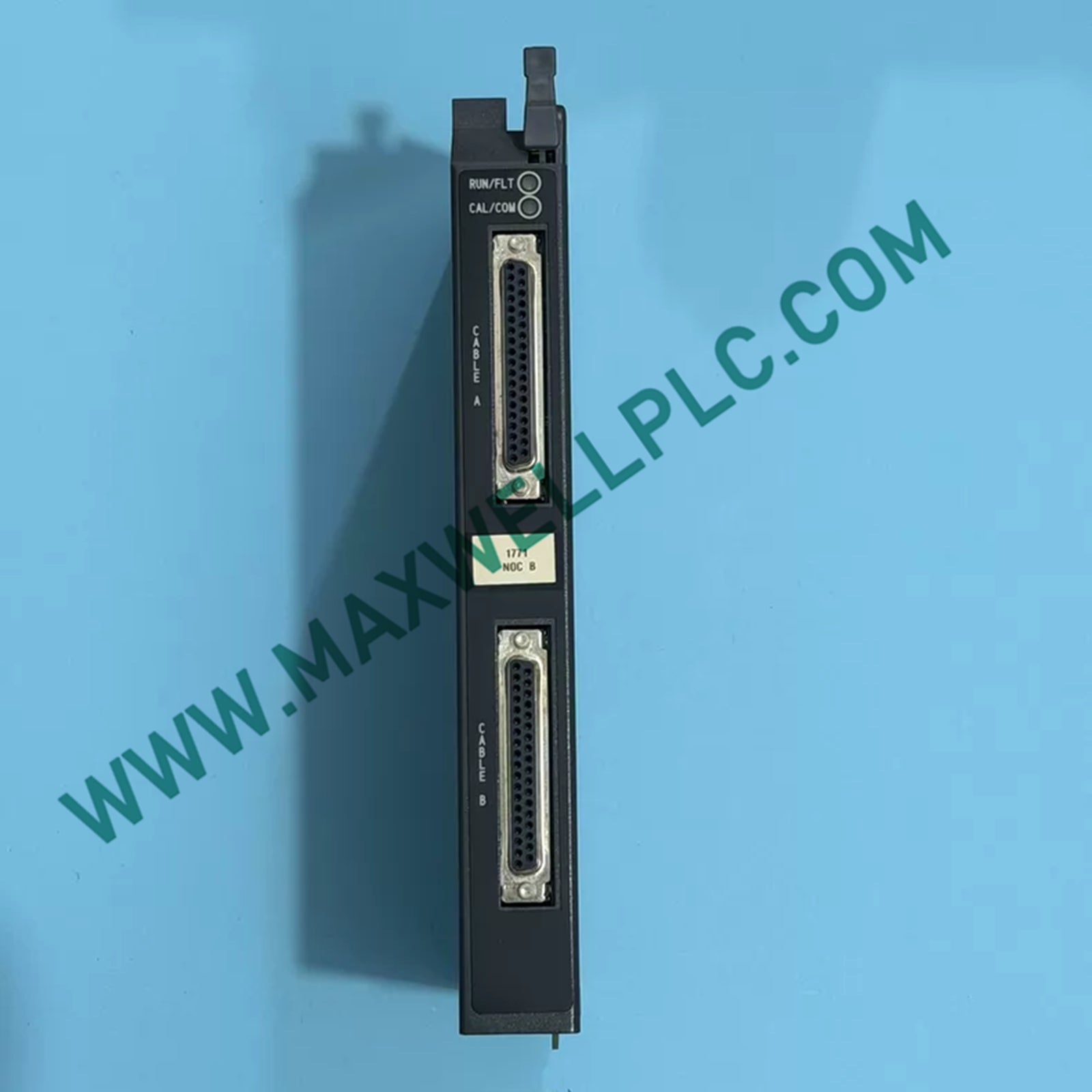

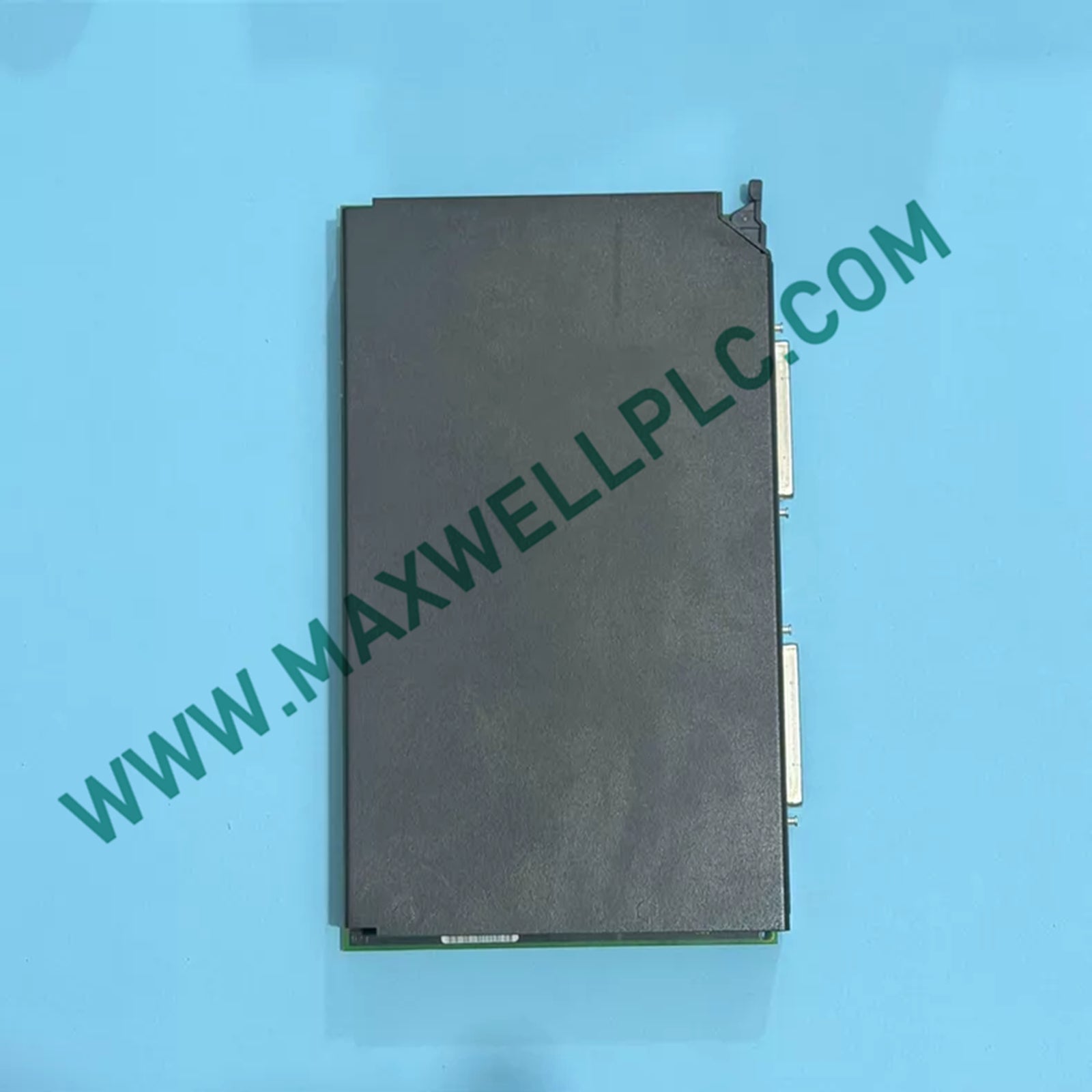

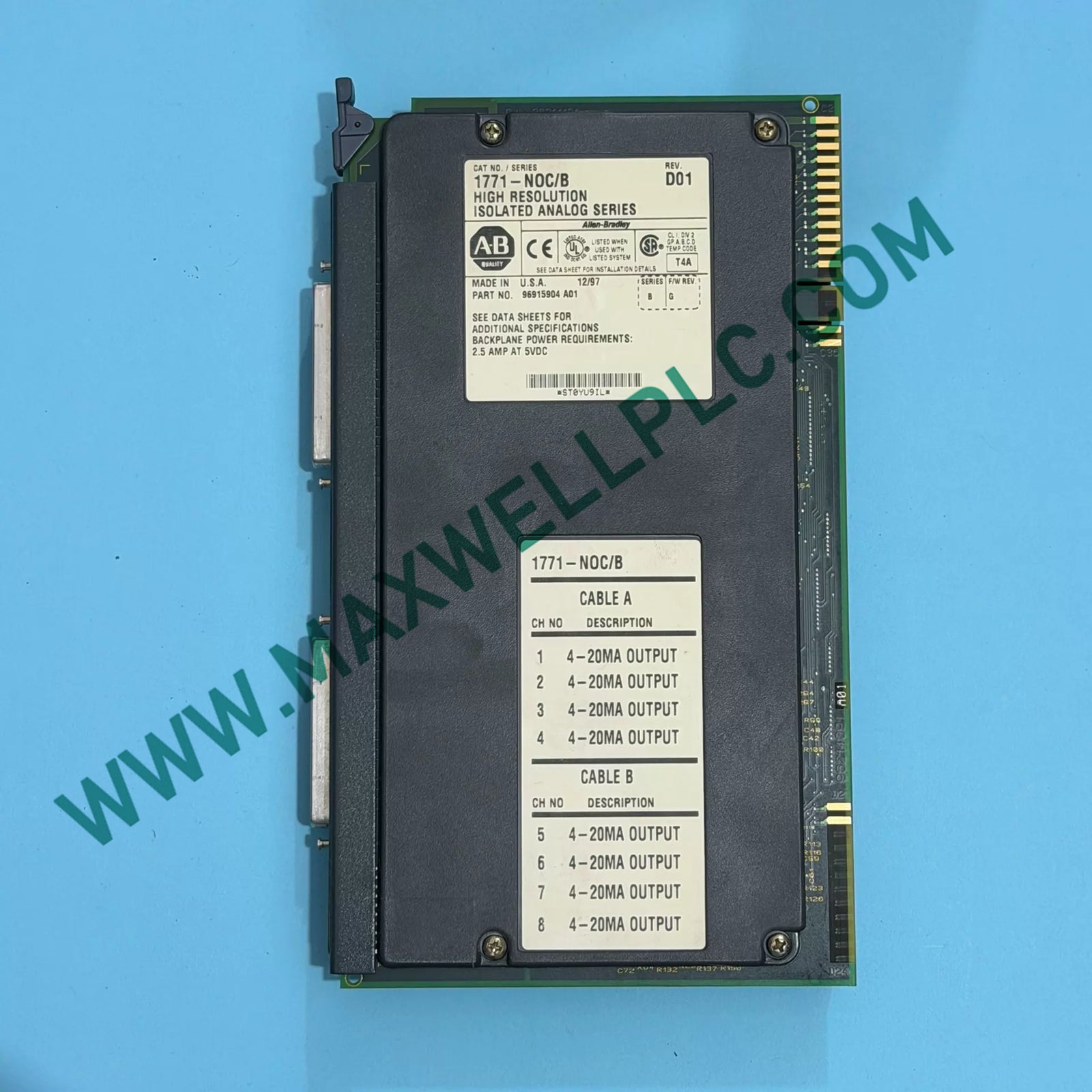

توفر وحدة الإخراج التناظري Allen-Bradley 1771-NOC (1771NOC PLC-5) ثمانية مخرجات تيار معزولة 4-20 مللي أمبير لتوليد إشارة تناظرية عالية الدقة ضمن نظام الإدخال/الإخراج 1771.

المراجع الفهرسية

تحدد معلومات الفهرس المرفقة 1771-NOC كوحدة إخراج تناظري عالية الدقة PLC-5. المراجع البديلة المدرجة هي 1771-NOC/A و1771-NOC/B و1771-NOC/C. لا تحدد البيانات المرفقة الاختلافات الوظيفية بين هذه الإصدارات.

المواصفات الفنية للأجهزة

خصائص خرج التيار التناظري

توفر وحدة 1771-NOC ثماني قنوات خرج تناظري معزولة، حيث تم تحديد كل قناة لإشارة تيار 4-20 مللي أمبير. تم تحديد الوحدة كجهاز خرج تناظري عالي الدقة لمنصة الإدخال/الإخراج 1771 PLC-5.

لا تحدد المعلومات المرفقة دقة القناة الفردية، أو الدقة بالبتات، أو مقاومة الحمل، أو وقت تحديث الإخراج، أو طريقة المعايرة، أو تصنيف العزل من قناة إلى أخرى. لذلك لا يتم استنتاج هذه القيم.

بالنسبة للأسلاك الميدانية، يجب معالجة كل دائرة 4-20 مللي أمبير كحلقة أجهزة تناظرية. يجب توجيه موصلات الإشارة بشكل منفصل عن الأسلاك عالية التيار للتحويل والمحركات حيثما كان ذلك عمليًا لتقليل التداخل الكهربائي.

تكوين الطلب

• 1 × وحدة إخراج تناظري Allen-Bradley 1771-NOC
• مرجع الكتالوج: 1771NOC
• 8 × مخرجات تناظرية معزولة 4-20 مللي أمبير
• مراجع الكتالوج البديلة: 1771-NOC/A، 1771-NOC/B، 1771-NOC/C
• لم يتم تحديد الشاسيه المتوافق 1771 وملحقات الأسلاك الميدانية كجزء من المرفقات
• لم يتم تحديد الأجهزة الحلقية الخارجية ومصادر الطاقة الميدانية كمكونات مضمنة

إرشادات التثبيت والأسلاك

تركيب الوحدة

• تحقق من التوافق مع شاسيه الإدخال/الإخراج 1771 المثبت قبل الإدخال.
• افحص موصل الوحدة وواجهة الشاسيه بحثًا عن التلوث أو التلف الميكانيكي.
• قم بتثبيت الوحدة وفقًا لإجراء نظام 1771 المطبق.

أسلاك الإشارة التناظرية

• استخدم أسلاك الأجهزة المزدوجة الملتوية المناسبة لدوائر 4-20 مللي أمبير.
• حافظ على أسلاك الإشارة التناظرية بعيدًا عن أسلاك المحركات والموصلات والموصلات الأخرى عالية التيار.
• تجنب حلقات الكابلات غير الضرورية والتوجيه المتوازي المفرط مع دوائر التبديل.

الدرع والتأريض

• طبق ترتيب تأريض الجهاز الميداني المحدد في تصميم النظام.
• قم بتأريض دروع الكابلات وفقًا لوثائق التثبيت لتجنب مسارات التيار الأرضي غير المقصودة.
• لا تقم بتوصيل دروع الإشارة عند نقاط متعددة إلا إذا كان تصميم التأريض بالنظام يتطلب ذلك صراحة.

التكليف

• تحقق من قطبية الحلقة قبل تنشيط كل دائرة خرج.
• تحقق من توافق الجهاز الميداني مع نطاق إشارة 4-20 مللي أمبير.
• تأكد من تكوين خرج PLC قبل وضع القنوات التناظرية في الخدمة.

الأسئلة الشائعة

• كم عدد المخارج التناظرية التي توفرها 1771-NOC؟

  تحدد المواصفات المرفقة 8 نقاط خرج تناظرية. كل خرج محدد كخرج تيار معزول 4-20 مللي أمبير.

• ما الإشارة التي تولدها الوحدة؟

  تولد الوحدة إشارات تيار تناظرية 4-20 مللي أمبير. لا تحدد البيانات المرفقة أوضاع خرج الجهد الإضافية.

• هل المخارج معزولة؟

  نعم. يحدد وصف المنتج المرفق صراحة المخارج الثمانية الحالية على أنها معزولة. لم يتم توفير تصنيف العزل.

• هل الوحدة عالية الدقة؟

  نعم. تحدد معلومات المنتج المرفقة الجهاز كوحدة إخراج تناظري عالية الدقة PLC-5، ولكن لا يتم تحديد دقة البت.

• ما هو وزن الوحدة؟

  وزن المنتج المدرج هو 0.68 كجم. أبعاد الشحن المرفقة هي 3.2 × 15.5 × 25.5 سم.

• هل تم تحديد استهلاك الطاقة؟

  لا. لا تتضمن المعلومات التقنية المرفقة قيمة استهلاك الطاقة أو تيار اللوحة الخلفية، لذلك لا يتم تعيين قيمة رقمية.

• هل يمكن تبديل الوحدة ساخنة؟

  لم يتم تأكيد إمكانية التبديل الساخن من خلال المعلومات المرفقة. يجب أن يتبع التثبيت والإزالة إجراء نظام 1771 المطبق.

• ما هي درجة حرارة التشغيل المحددة؟

  لا يتضمن نطاق درجة حرارة التشغيل في البيانات المرفقة. يجب الرجوع إلى وثائق Allen-Bradley المطبقة لمعرفة الحدود البيئية.
