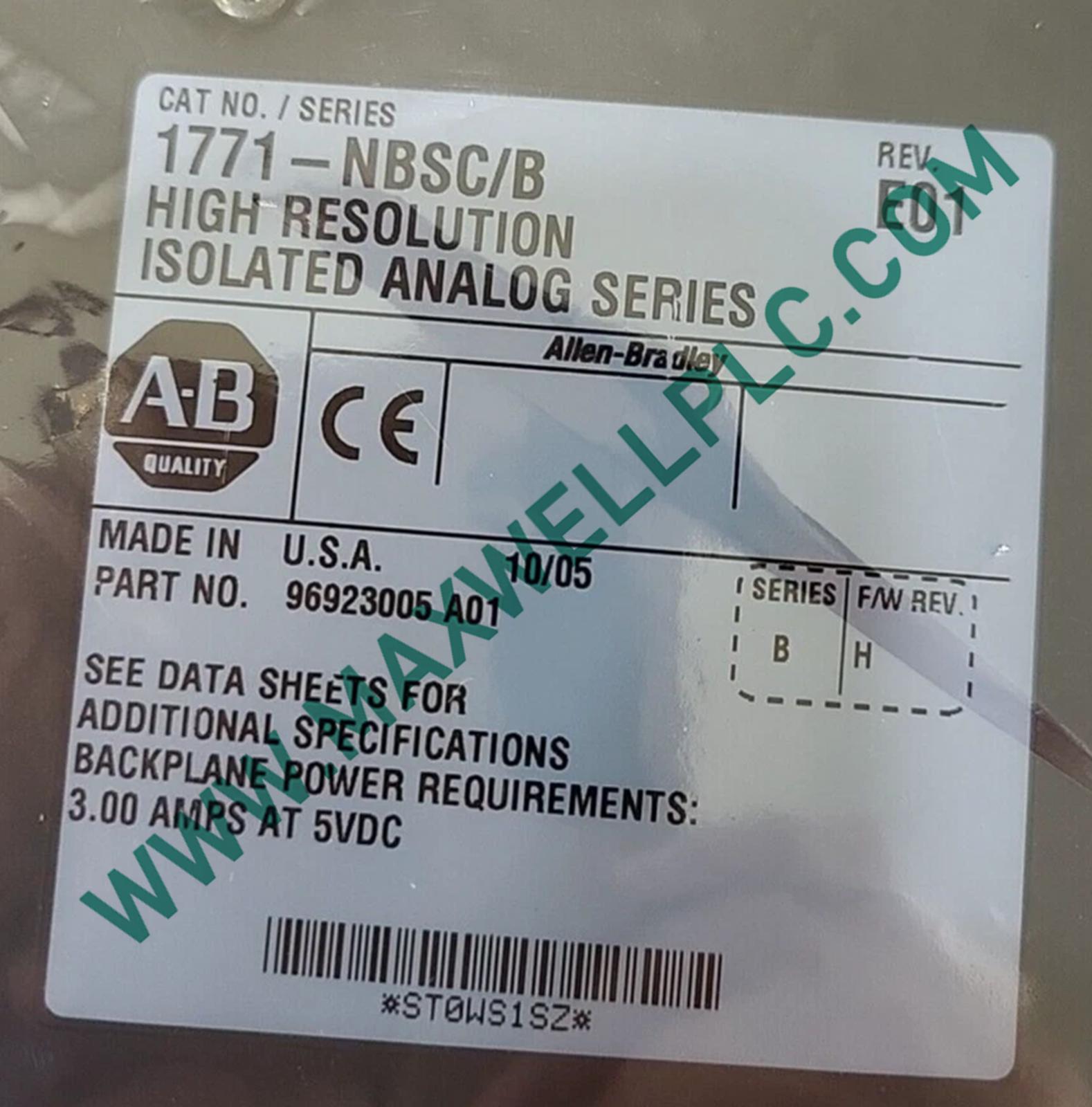

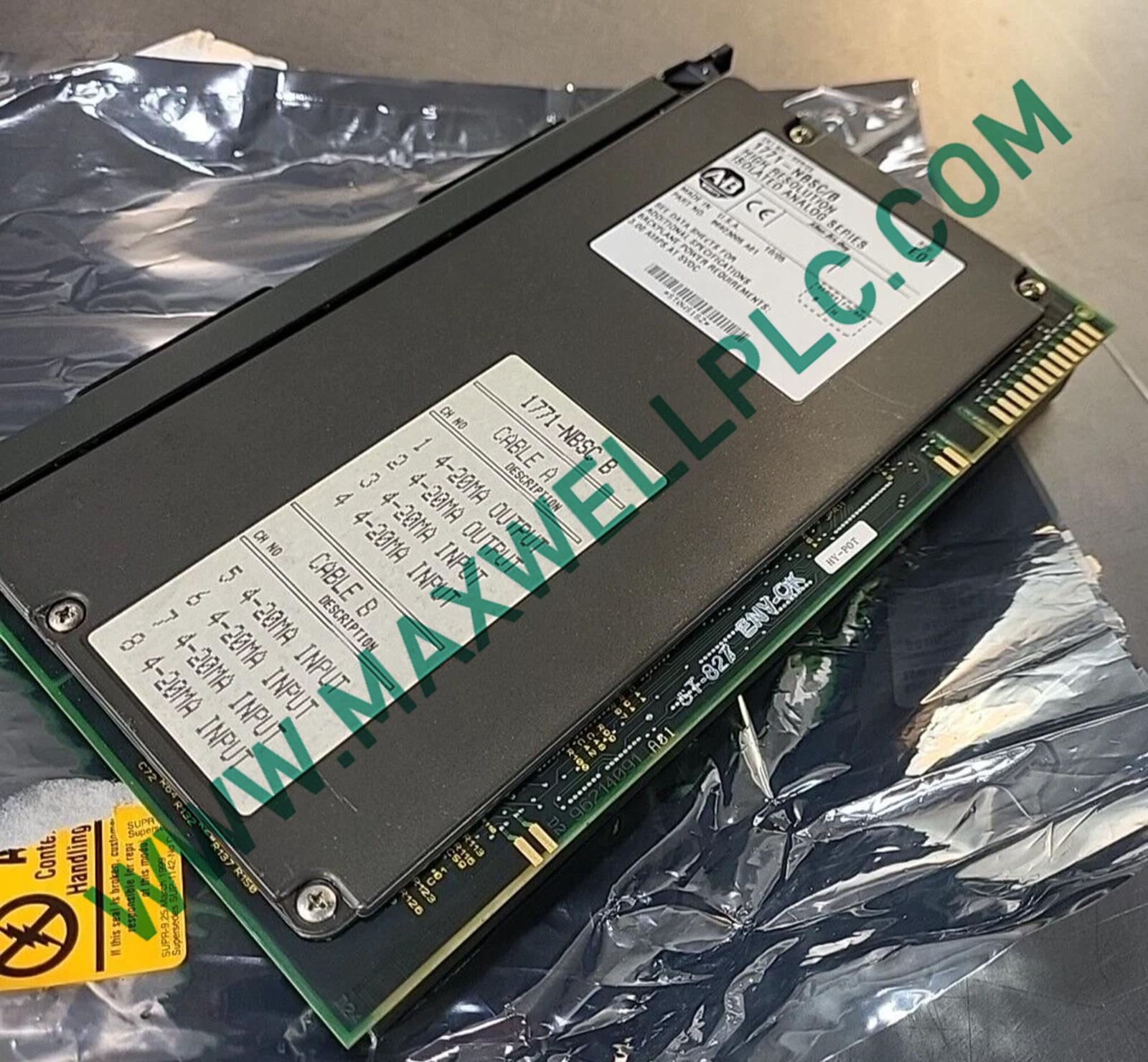

تقوم وحدة Allen-Bradley 1771-NBSC/A، والمُفهرسة أيضًا باسم الوحدة التناظرية المدمجة المعزولة عالية الدقة 1771-NBSC، بتنفيذ الحصول على مدخلات 6 قنوات 4-20 مللي أمبير وتشغيل مخرجات قناتين 0-25 مللي أمبير عبر جداول صور الإدخال/الإخراج للوحة توصيل PLC-5 1771.

رقم الفهرس والمرجع التبادلي للقطع الاحتياطية

البيانات الكهربائية والميكانيكية

نقل ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج

تقوم 1771-NBSC بنقل الكلمات التناظرية المحولة إلى جدول بيانات معالج PLC-5 عبر مسح الإدخال/الإخراج المتوازي للوحة الخلفية 1771، وليس عبر EtherNet/IP أو DeviceNet. لا توجد تراخيص سرعة اتصال ناقل اللوحة الخلفية على أجهزة الفئة N 1771؛ يتحكم في تحديث المسح الماسح المحلي ووقت مسح المعالج. يقتصر توسيع كثافة الإدخال/الإخراج على سحب 3.0 أمبير 5 فولت تيار مستمر للوحة الخلفية لهذه الوحدة بالإضافة إلى مجموع جميع وحدات 1771 المثبتة معًا مقابل مصدر طاقة الرف. لا يوجد برنامج ثابت قابل للوميض في الحقل في 1771-NBSC؛ يتم حل التشفير الإلكتروني بواسطة ملف تكوين الإدخال/الإخراج للمعالج ودبابيس معرف الأجهزة للوحدة، لذلك لا يُقبل استبدال المراجعة A إلا عندما يتم تعيين التشفير إلى متوافق أو معطل. يتم إنهاء التوصيل عن بعد عبر كابل 1771-NC6 (1.82 م) أو 1771-NC15 (4.56 م) إلى لوحة 1771-RTP4، والتي تفصل الأسلاك الميدانية ماديًا عن فتحة الرف.

معلومات الطلب

• وحدة 1 × 1771-NBSC (الوحدة الأساسية، المراجعة A أو B وفقًا للمخزون المتوفر الجديد القديم)
• كابل إنهاء عن بعد تناظري من الفئة N بطول 6 أقدام / 1.82 متر من 1771-NC6، حيث يتم استخدام لوحة عن بعد
• لوحة إنهاء عن بعد 1 × 1771-RTP4، حيث يلزم توصيل الأسلاك الميدانية المثبتة على اللوحة
• شريط مفاتيح من الوحدة إلى الهيكل، مثبت مسبقًا على الوحدات الجديدة القديمة المخزنة

ممارسات تركيب الأسلاك في الرف وفي الميدان

• أدخل الوحدة فقط بعد إزالة طاقة اللوحة الخلفية 5 فولت تيار مستمر من هيكل 1771 ومصدر التيار المتردد/التيار المستمر المساعد
• قم بتشغيل زوج الكابلات المجدولة بمدخل 4-20 مللي أمبير داخل كابل محمي؛ قم بتصريف الدرع إلى مسمار تأريض 1771-RTP4، وليس إلى الطرفين
• قم بتغذية أجهزة الإرسال ذات السلكين من أطراف طاقة حلقة الفئة N؛ لا تقم بتوصيل 24 فولت تيار مستمر خارجي بالتوازي بمدخلات المصدر
• حافظ على خطوط إخراج 0-25 مللي أمبير منفصلة عن حلقات الإدخال للحفاظ على حدود العزل الجلفاني
• تأكد من معاوقة تأريض إطار الهيكل باللوحة قبل تطبيق طاقة حلقة العملية

الأسئلة المتكررة

هل يمكن تبديل 1771-NBSC على الساخن في رف PLC-5 يعمل؟

لا. وحدات 1771 التناظرية ليست قادرة على RIUP. قد يؤدي إخراج أو إدخال الوحدة أثناء تطبيق طاقة اللوحة الخلفية إلى قوس موصل منطق 5 فولت تيار مستمر والتسبب في خطأ كبير في الهيكل. قم بإزالة طاقة الرف أولاً.

لماذا تظهر بعض الفهارس 2 × 4-20 مللي أمبير بينما تظهر لوحة الاسم 0-25 مللي أمبير؟

تدعم وحدات التحرير والسرد من الفئة N نطاقات إخراج متعددة من خلال التدرج الداخلي والإنهاء. عندما تشير أسطورة الوحدة الفعلية إلى 0-25 مللي أمبير، اتبع ذلك. أحيانًا ما كانت جداول اختيار Rockwell القديمة تضغط الفئة N في عمود عام 4-20 مللي أمبير.

ما الذي يدعم ادعاء تحويل الإدخال 12 بت؟

يتوافق التحويل 12 بت مع فئة التناظرية عالية الدقة من الفئة N لمدخلات التيار 4-20 مللي أمبير. يتم التدرج النهائي إلى وحدات هندسية في كلمات جدول بيانات PLC-5 عبر برنامج التطبيق، وليس داخل الوحدة.

كم يستهلك 1771-NBSC من تيار اللوحة الخلفية؟

تستهلك الوحدة ما يصل إلى 3.0 أمبير من سكة اللوحة الخلفية 5 فولت تيار مستمر لهيكل 1771. في رف 8 فتحات أو 16 فتحة، يجب أن يظل الحمل الكلي للوحة الخلفية للوحدات المثبتة أقل من تصنيف مصدر طاقة 1771 قبل إضافة الإدخال/الإخراج الرقمي.

هل قنوات الإدخال معزولة بشكل فردي عن بعضها البعض؟

لا. توفر الفئة N عزلًا جلفانيًا بين الجانب الميداني ومنطق اللوحة الخلفية 5 فولت تيار مستمر، وبين طاقة الحقل التناظرية وناقل المعالج؛ يتبع تجميع الإدخال داخل القناة خريطة الحاجز الداخلي لـ 1771-NBSC، وليس العزل الكامل من نقطة إلى نقطة.

هل يمكن لـ 1771-NBSC/A استبدال 1771-NBSC الفاشلة دون تغيير البرنامج؟

إذا تم تعيين مفتاح تكوين الإدخال/الإخراج لـ PLC-5 على متوافق، نعم. إذا تم فرض مفتاح دقيق، يقارن المعالج معرف الوحدة المعادة ويبلغ عن الأخطاء عند عدم التطابق حتى يتم تحرير التكوين أو تخفيف المفتاح.

ماذا يحدث للمخرجات عند فقدان 24 فولت تيار مستمر في الحقل ولكن اللوحة الخلفية 5 فولت تيار مستمر سليمة؟

تفقد مضخمات تشغيل الخرج جهد الامتثال للحلقة وتصبح كلا مخرجات 0-25 مللي أمبير 0 مللي أمبير. تظل الوحدة معنونة منطقيًا على اللوحة الخلفية، ولكن لا توجد تيارات تسحب أو تصدر إلى المشغل حتى تعود طاقة الحقل.

هل يلزم حماية خارجية من زيادة التيار على مدخلات 4-20 مللي أمبير؟

لا يتم توفيرها داخليًا بخلاف حاجز عزل الفئة N. في البيئات ذات المسارات الميدانية الطويلة التي تتجاوز لوحات VFD أو المفاتيح الكهربائية، قم بتركيب مانعات خارجية لحلقة التيار على أطراف دخول 1771-RTP4 للحد من اقتران العابر في الواجهة الأمامية التناظرية.
