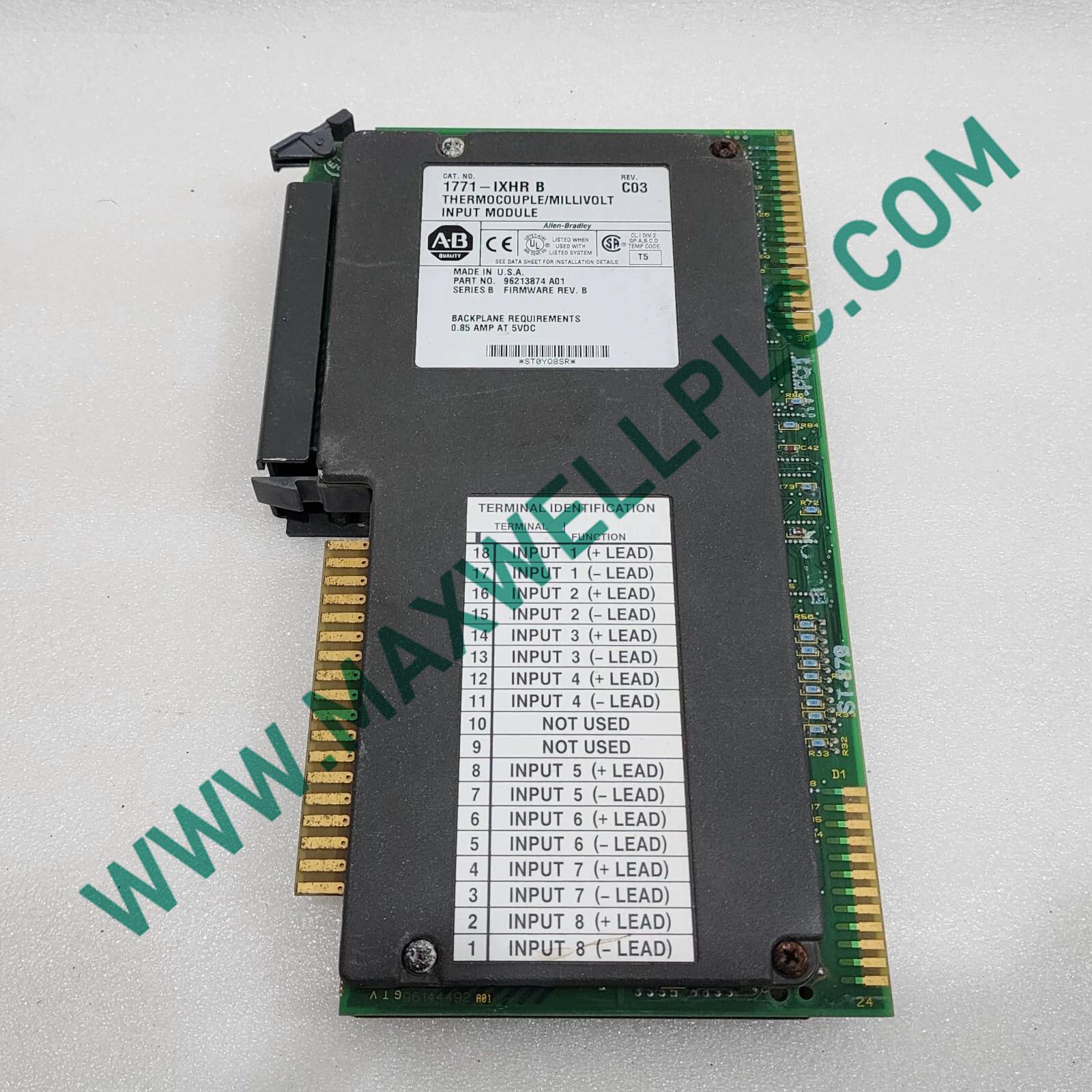

يقوم Allen-Bradley 1771-IXHR/C، المصنف أيضًا كـ 1771-IXHR وحدة الإدخال التناظرية عالية الدقة للمزدوج الحراري/الميلي فولت، بأخذ عينات من 8 أجهزة استشعار تفاضلية عائمة وتحويل الكلمات إلى جدول بيانات PLC-5 عبر اللوحة الخلفية 1771.

هوية الكتالوج والمرجع المتقاطع للمراجعة

مواصفات الأجهزة

نقل الكتل وميزانية كثافة الإدخال/الإخراج للوحة الخلفية

لا تقوم الوحدة 1771-IXHR ببث البيانات عبر صورة الإدخال/الإخراج المنفصلة العادية؛ بل تستخدم كتل قراءة/كتابة نقل الكتل التي ينفذها معالج PLC-5 لنقل كلمات التكوين والنتائج التناظرية المحولة عبر اللوحة الخلفية المتوازية 1771. لا توجد تراخيص سرعة اتصال ناقل اللوحة الخلفية على أجهزة 1771 التناظرية؛ ويحد معدل أخذ العينات الفعال من إيقاع التحويل 25 مللي ثانية/8 قنوات وشغل قائمة انتظار نقل الكتل للمعالج. يحد نطاق كثافة الإدخال/الإخراج في هيكل واحد من سحب تيار 750 مللي أمبير 5 فولت تيار مستمر لهذه الوحدة المضافة إلى مجموع جميع أحمال اللوحة الخلفية للوحدات المثبتة مقابل تصنيف مصدر الطاقة 1771. لا توجد برامج ثابتة قابلة للتحديث في الحقل في الوحدة 1771-IXHR؛ ويتم التعامل مع اختلافات المراجعات A/B/C عن طريق التشفير الإلكتروني من خلال ملف تكوين الإدخال/الإخراج ومقاوم معرف الوحدة/مشط التشفير. يتم قبول الاستبدال عبر المراجعات فقط عندما يتم تعيين التشفير إلى متوافق أو معطل.

معلومات الطلب

• وحدة 1 × 1771-IXHR (الوحدة الأساسية، المراجعة A/B/C حسب المخزون المتوفر)
• 1 × ذراع أسلاك الحقل القابل للإزالة 1771-WI، حيث لا يكون مثبتًا بالفعل على اللوحة
• 1 × شريط مفاتيح هيكل مثبت مسبقًا لقبول فتحة 1771-IXHR
• 1 × ورقة بيانات تثبيت الوحدة / إدراج خريطة سجل نقل الكتل

ممارسة أسلاك الرف والمستشعر

• قم بإزالة طاقة اللوحة الخلفية 1771 هيكل 5 فولت تيار مستمر قبل الإدخال أو الإزالة؛ الوحدة ليست قابلة للتبديل السريع
• قم بتوصيل سلك تمديد المزدوج الحراري من سبيكة مطابقة بأزواج أطراف 1771-WI؛ لا تستبدل النحاس بساقي TC داخل الخزانة
• قم بتوجيه أزواج إشارة مصدر ميلي فولت ككابل مجدول ومحمي؛ قم بإنهاء تصريف الدرع في عروة التأريض 1771-WI فقط
• حافظ على فصل تشغيل مدخلات TC/mV عن 120 فولت تيار متردد، 24 فولت تيار مستمر للملف اللولبي، وصواني إخراج VFD للحفاظ على دقة CJC على مستوى الميكرو فولت
• تحقق من أن منطقة مستشعر CJC على وجه الوحدة ليست معزولة بشريط أو لوحة مطلية أثناء التشغيل

أسئلة وأجوبة فنية

هل الوحدة 1771-IXHR قابلة للتبديل السريع في رف PLC-5 حي؟

لا. تسحب الوحدة 750 مللي أمبير عند 5 فولت تيار مستمر من اللوحة الخلفية وتحمل دوائر الواجهة الأمامية للمدخل التفاضلي الحي. يمكن أن يؤدي الإدخال أو الإزالة أثناء التشغيل إلى تقوس موصل اللوحة الخلفية وإحداث عطل كبير في الهيكل. قم بإزالة الطاقة عن الرف قبل التبديل.

ماذا يحدث إذا انحرف مستشعر تعويض الوصلة الباردة؟

يضاف خطأ CJC بشكل خطي إلى كل قناة TC محولة بينما تتأثر قنوات mV بشكل أقل. ضمن درجة حرارة محيطة 0-60 درجة مئوية، تكون دقة CJC المعلنة +/-0.5 درجة مئوية؛ خارج هذا النطاق، تحتفظ قراءات TC بسلامة تحويل 1 ميكرو فولت/ملي فولت ولكنها تفقد مطالبة دقة TC المنشورة.

هل يمكن للوحدة 1771-IXHR/C أن تحل محل وحدة 1771-IXHR/A الفاشلة دون تعديل البرنامج؟

إذا كان تشفير تكوين الإدخال/الإخراج لـ PLC-5 دقيقًا، فإن الاستبدال بمراجعة مختلفة يؤدي إلى حدوث عطل عند التشغيل. اضبط التشفير على متوافق أو قم بتعطيله، ثم قم بالتنزيل؛ يظل تعيين جدول البيانات وأرقام ملفات نقل الكتل دون تغيير عبر A/B/C.

هل جميع المدخلات الثمانية معزولة كهربائيًا عن بعضها البعض؟

لا. المدخلات الثمانية هي أزواج تفاضلية عائمة تُرجع إلى ناقل أمامي تناظري مشترك داخل الوحدة، مع وجود العزل بشكل أساسي بين جانب الحقل ومنطق اللوحة الخلفية 5 فولت تيار مستمر. لا تقم بتوصيل الإمكانات من شبكات المستشعرات المؤرضة بشكل منفصل دون التحقق من حدود الوضع الشائع.

لماذا لا تحتاج الوحدة إلى 24 فولت تيار مستمر خارجي لمدخل TC؟

يتم تشغيل تحويل المزدوج الحراري والميلي فولت المنخفض المستوى بالكامل من مسار اللوحة الخلفية 1771 بجهد 5 فولت تيار مستمر، والذي يوفر حمل 750 مللي أمبير. فقط استمرارية حلقة المستشعر مهمة؛ لا يتم توفير إثارة المرسل بواسطة 1771-IXHR نفسها.

ما هي نتيجة دائرة المزدوج الحراري المفتوحة في التشغيل؟

تُبلغ القناة عن حالة عطل الدائرة المفتوحة ويضيء مؤشر FLT إذا تم تمكينه في كلمة التكوين. تستمر القنوات السبع المتبقية في التحديث في مسحها الذي يبلغ 25 مللي ثانية؛ لا تحتفظ الكلمة المعطوبة بآخر قيمة جيدة إلا إذا قام برنامج التطبيق بتثبيتها.

كم عدد وحدات 1771-IXHR التي تتناسب مع رف 1771-A2B ذو 8 فتحات؟

يحكم تيار اللوحة الخلفية، وليس عدد الفتحات، الحمل. مع مصدر طاقة نموذجي 8 أمبير 5 فولت تيار مستمر، اسمح بـ 750 مللي أمبير لكل 1771-IXHR بالإضافة إلى المعالج/المحول وأي إدخال/إخراج رقمي؛ تستهلك ثلاث وحدات 1771-IXHR بالفعل 2.25 أمبير قبل إضافة أي وحدات منفصلة.

هل يؤدي فقدان طاقة اللوحة الخلفية 5 فولت تيار مستمر إلى تجميد القيم التناظرية الأخيرة؟

لا. يؤدي فقدان طاقة اللوحة الخلفية إلى إزالة مصدر A/D ومصافحة نقل الكتل. تتوقف جميع كلمات الإدخال الثمانية عن التحديث على الفور وينطفئ مؤشر RUN؛ تعيد الطاقة المستعادة التهيئة التلقائية قبل استئناف التحويلات الصالحة.
