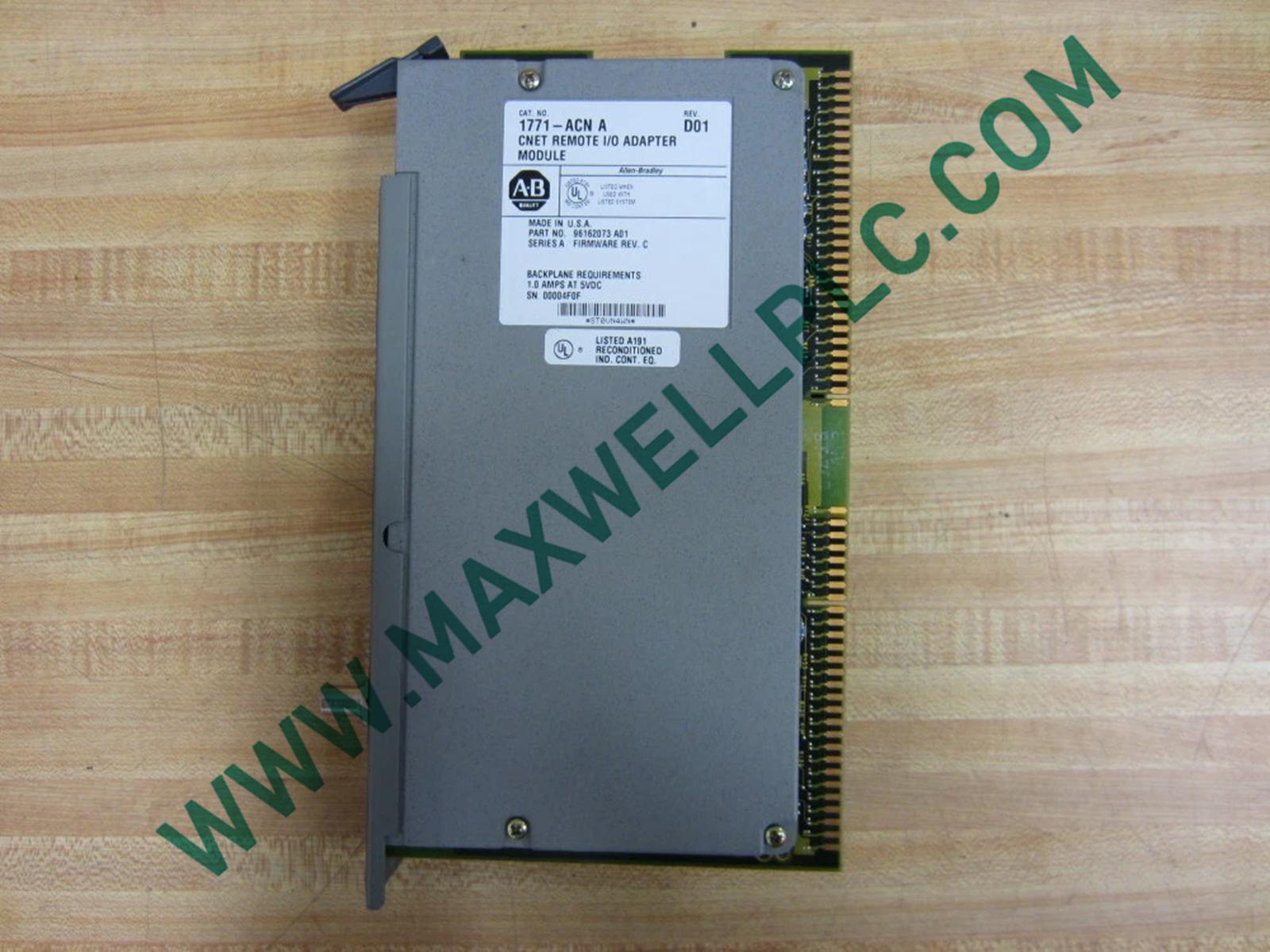

تعمل وحدة Allen-Bradley 1771-ACN، والمُدرجة أيضًا ضمن الكتالوج باسم وحدة محول الإدخال/الإخراج 1771-ACN، كمكوِّن أجهزة مخصص للاتصالات الميدانية عالية السرعة والمحددة ضمن منصات هيكل Allen-Bradley PLC-5. تربط الوحدة هياكل الإدخال/الإخراج البعيدة 1771 بنظام كابل ControlNet، مما يسمح بنقل البيانات في الوقت الفعلي بين المعالج المركزي ووحدات الإدخال/الإخراج الموزعة دون الحاجة إلى وضع مباشر في الرف. تدير الوحدة توقيت اللوحة الخلفية وتوجيه الحزم وتوزيع الطاقة المحلية عبر هيكل اللوحة الخلفية الداخلية 1771.

تفكيك رقم الجزء ومصفوفة التكوين

يشير التعيين 1771-ACN إلى الملف الوظيفي الصريح ضمن بنية 1771. يشير البادئة "1771" إلى التوافق مع رف 1771 للخدمة الشاقة وسلسلة إمداد الطاقة. تشير اللاحقة "ACN" إلى وظيفة محول شبكة ControlNet. تتصل هذه الوحدة بوسائط ControlNet المحورية باستخدام وصلات BNC القياسية، وتحول إطارات تمرير رمز الشبكة إلى أوامر قراءة/كتابة متوازية للوحة الخلفية 1771 لوحدات الكتل الرقمية والتناظرية والذكية المحلية.

المعلمات الكهربائية والبيئية الأساسية

تكامل اللوحة الخلفية وتنفيذ الشبكة الحتمي

يستفيد 1771-ACN من تراخيص سرعة الاتصال بحافلة اللوحة الخلفية عالية السرعة للحفاظ على التزامن المستمر بين الأجهزة الميدانية ومعالج PLC-5. يمكن تشغيل المحول عبر شبكات EtherNet/IP الحتمية ووسائط ControlNet، وهو يوسع كثافة الإدخال/الإخراج عن طريق ربط تكوينات الرفوف المتعددة بجداول صور منطقية فردية. يضمن توافق تحديث البرامج الثابتة المدمج مزامنة بروتوكول سلسة، مما يلغي فقدان الحزم أثناء دورات مسح اللوحة الخلفية الكثيفة ويمنع تأخير تحديث الإدخال/الإخراج عبر المنشآت الصناعية واسعة النطاق.

محتويات العبوة وتفاصيل المجموعة

• 1 × وحدة محول ControlNet طراز Allen-Bradley 1771-ACN
• 2 × شرائط مفاتيح هيكل بلاستيكية
• 1 × غلاف حماية مضاد للكهرباء الساكنة
• 1 × ورقة تعليمات التثبيت

توجيهات التركيب الميكانيكي والتركيب

• إدخال المفاتيح: ضع شرائط المفاتيح الميكانيكية على موصل اللوحة الخلفية بين المسامير 54-56 (الفتحة العلوية) والمسامير 16-18 (الفتحة السفلية) قبل إدخال الوحدة لمنع التلف.
• محاذاة الهيكل: قم بمحاذاة أدلة البطاقة في أقصى فتحة يسار في هيكل 1771؛ ادفع الوحدة بإحكام حتى يتم تثبيت مزلاج القفل العلوي بالكامل بإطار الهيكل.
• التوصيل المحوري: قم بتوصيل وصلة BNC الخاصة بـ ControlNet مباشرة بموصل الكابل المحوري RG-6 في اللوحة الأمامية. تأكد من تركيب موصل إنهاء جذع 75 أوم في طرفي الكابل الفعليين.
• متطلبات التأريض: قم بتأمين سلك تأريض الهيكل إلى قضيب تأريض العلبة باستخدام سلك نحاسي بحد أدنى 14 AWG لمنع تداخل الضوضاء الكهربائية.

الاستفسارات الفنية وتشخيص الأعطال الميدانية

• ما هو متطلبات تيار اللوحة الخلفية لوحدة 1771-ACN؟

  تستهلك الوحدة 1.0 أمبير بالضبط عند 5 فولت تيار مستمر من مصدر طاقة اللوحة الخلفية الداخلية 1771. تأكد من أن حساب تيار الرف الكلي يأخذ في الاعتبار هذا الحمل.

• كيف يتم تحديد مفتاح الموصل المادي لهذا المحول؟

  يتم تحديد المفتاح باستخدام شرائط مفاتيح بلاستيكية توضع على الموصل العلوي عند المسامير 54-56 وعلى الموصل السفلي عند المسامير 16-18 داخل فتحة الهيكل.

• هل يمكن إدخال أو إزالة 1771-ACN أثناء تشغيل طاقة اللوحة الخلفية؟

  لا، يجب إيقاف تشغيل الطاقة عن اللوحة الخلفية لهيكل الإدخال/الإخراج 1771 بالكامل قبل إدخال أو إزالة الوحدة لتجنب تلف الأجهزة.

• ما هو التبديد الحراري الذي يجب أخذه في الاعتبار في تبريد الخزانة؟

  تولد الوحدة معدل تبديد حراري يبلغ 17.06 وحدة حرارية بريطانية/ساعة مع تصنيف تبديد طاقة إجمالي يبلغ 5 واط أثناء التشغيل المستمر العادي.

• ما نوع الوسائط الذي يستخدمه 1771-ACN لاتصال رابط الشبكة؟

  يتصل بأنظمة كابلات ControlNet المحورية باستخدام كابل RG-6 رباعي الدرع القياسي وموصلات BNC بمقاومة 75 أوم متصلة باللوحة الأمامية.

• ما هو نطاق درجة حرارة التشغيل الذي يدعمه 1771-ACN؟

  تعمل الأجهزة ضمن نطاق حراري محيط يتراوح من 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية) وتخزن بين -40 و 185 درجة فهرنهايت (-40 و 85 درجة مئوية).

• أين يتم وضع وحدة 1771-ACN داخل هيكل 1771؟

  يجب دائمًا تركيب محول 1771-ACN في الفتحة اليسرى (الفتحة 0) من هيكل الإدخال/الإخراج 1771 لتنظيم اتصالات اللوحة الخلفية بشكل صحيح.

• ما هو الوزن الإجمالي وأبعاد الشحن لتخطيط النقل؟

  تزن الوحدة 0.96 كجم بأبعاد شحن تقديرية تبلغ حوالي 5 سم × 16.5 سم × 27.4 سم في التعبئة الواقية القياسية.
