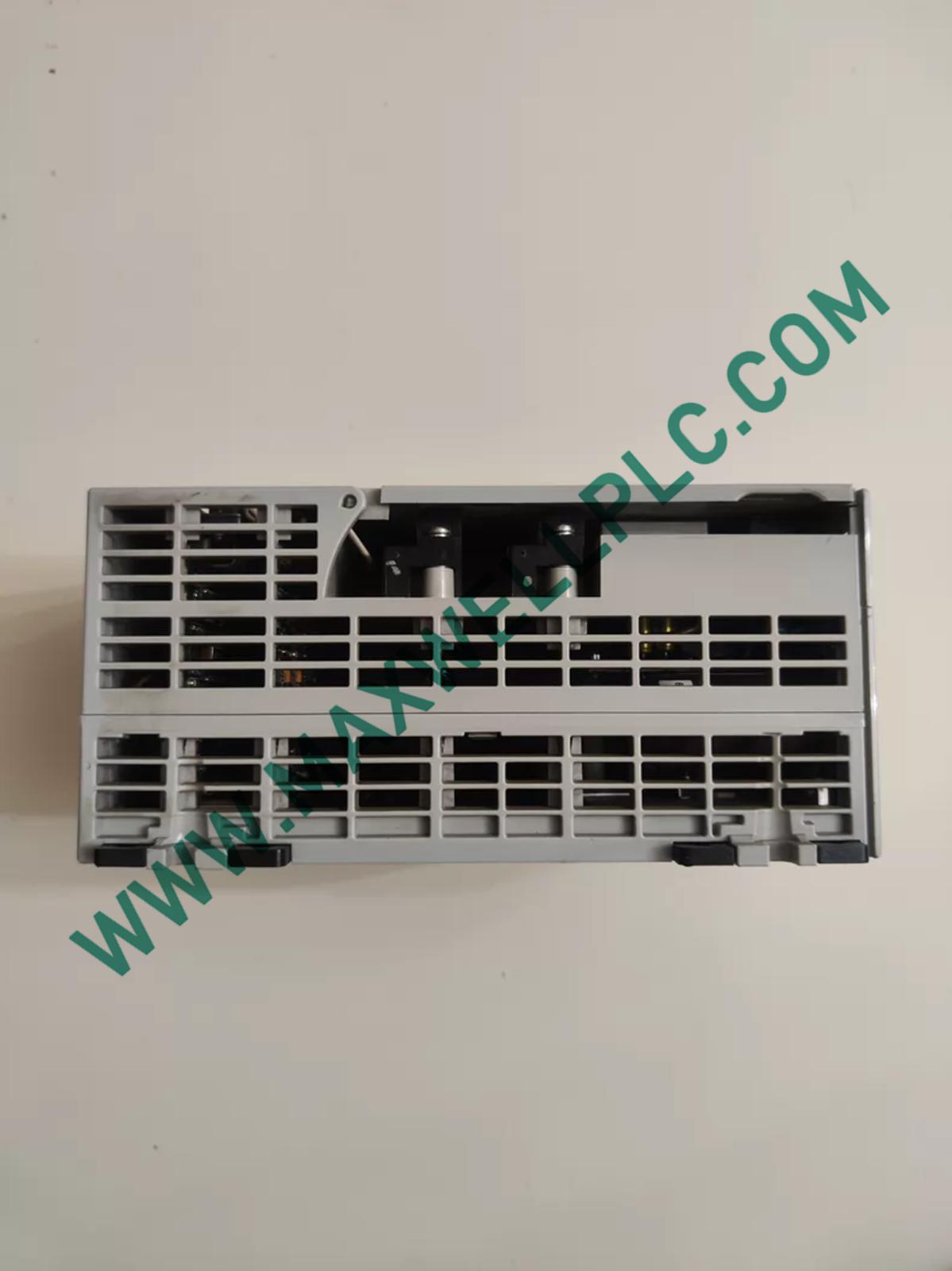

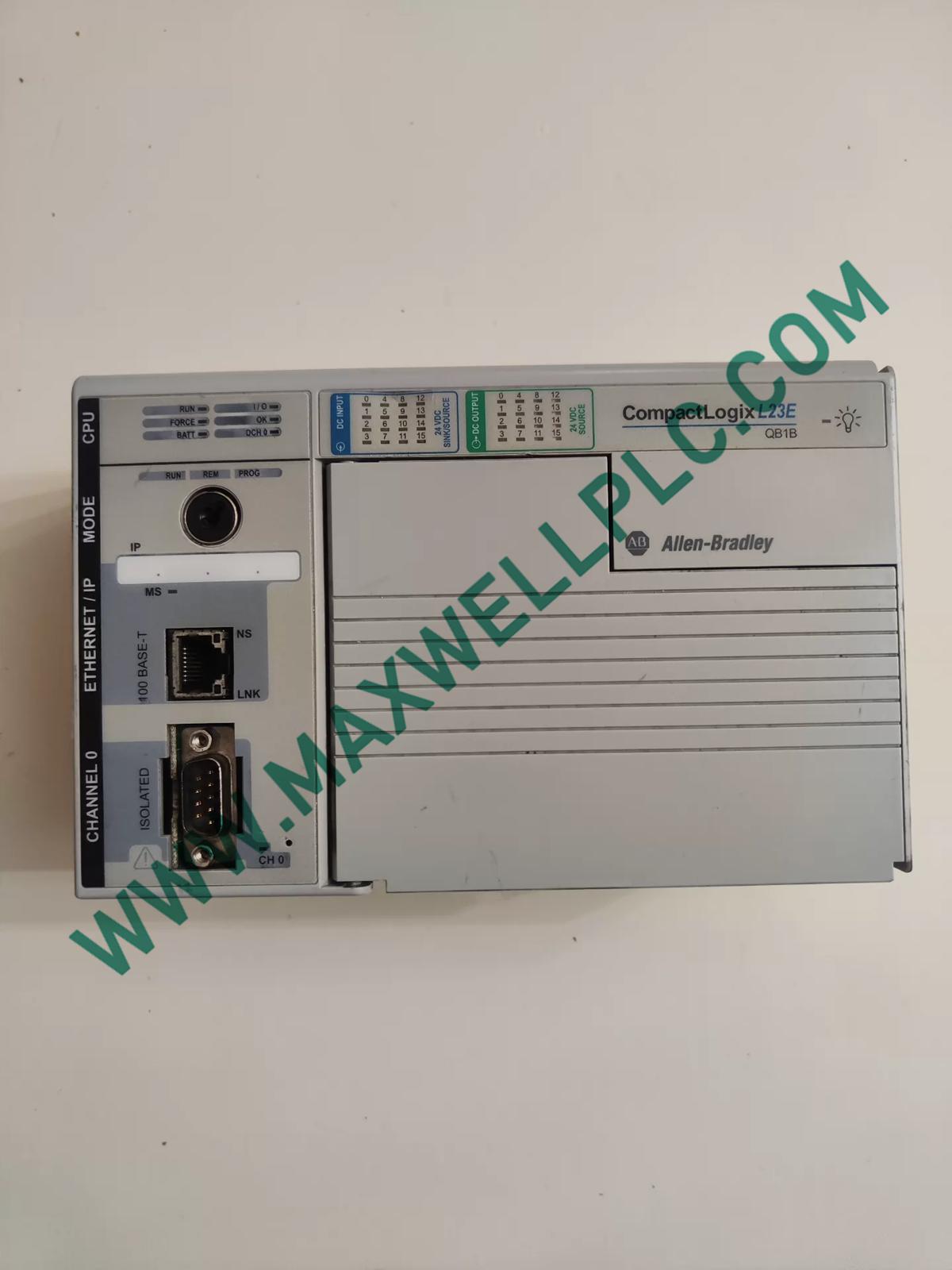

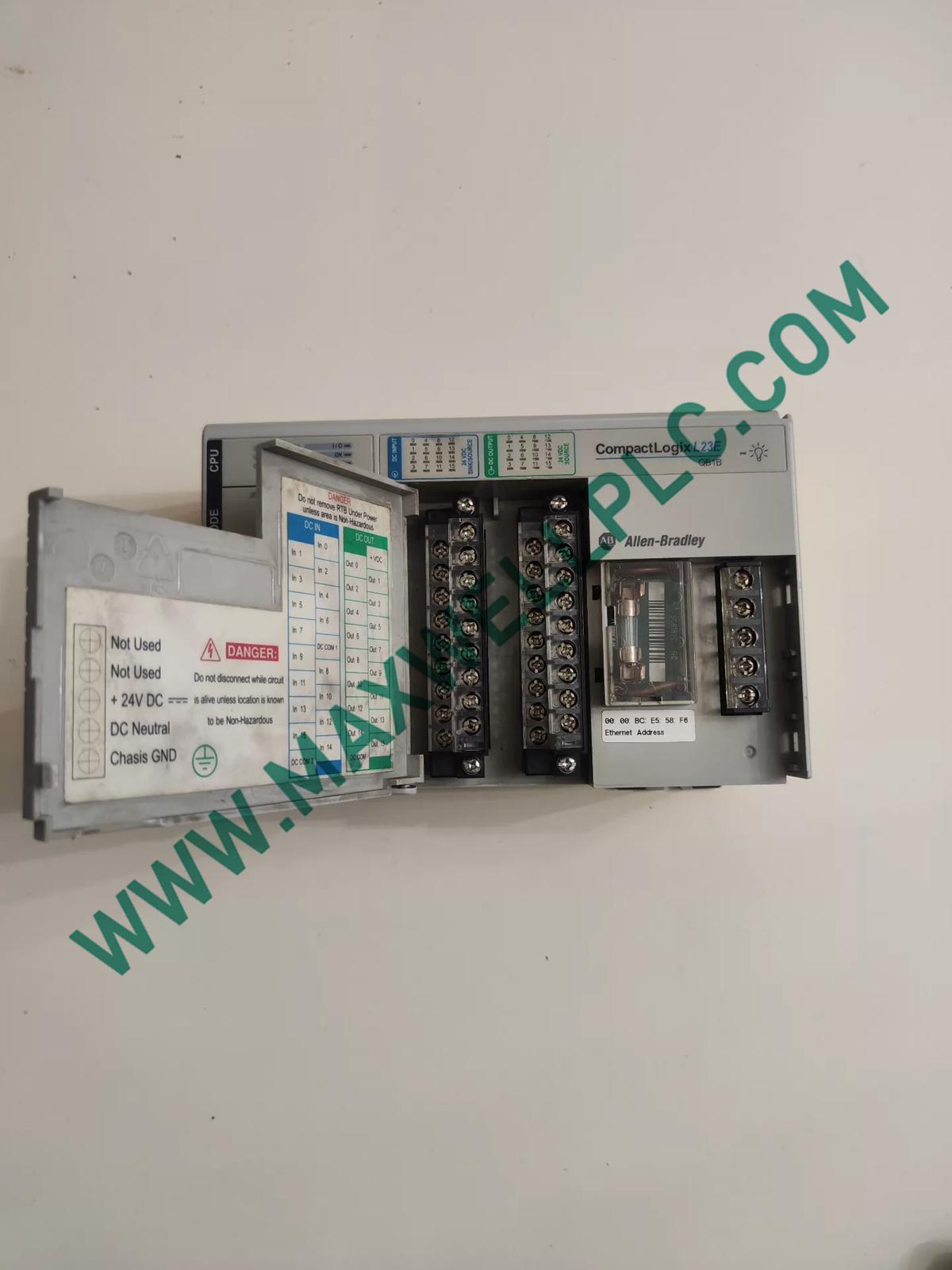

وحدة تحكم إيثرنت Allen-Bradley CompactLogix طراز 1769-L23E-QB1B
-
الأبعاد: 18.5 × 13.2 × 8.6 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Allen-Bradley 1769-L23E-QB1B (وحدة تحكم إيثرنت CompactLogix 1769-L23E-QB1B) لتنفيذ وحدة التحكم ومعالجة الإدخال/الإخراج المباشر في نظام CompactLogix، وهي تجمع بين اتصال الإيثرنت، واتصال RS-232، والإدخال/الإخراج الرقمي، والإدخال/الإخراج التناظري، والإدخال/الإخراج عالي السرعة في تجميع وحدة تحكم واحد.
تحديد الطراز
تحدد البيانات المتوفرة 1769-L23E-QB1B كمعالج CompactLogix Ethernet/IP متوقف عن الإنتاج مع ذاكرة مدمجة وإدخال/إخراج مختلط. الإشارة البديلة المدرجة هي 1769L23EQB1B.
| المرجع النموذجي | المواصفات |
|---|---|
| النموذج الأساسي | 1769-L23E-QB1B |
| النموذج البديل | 1769L23EQB1B |
| السلسلة | CompactLogix |
| نوع وحدة التحكم | معالج Ethernet/IP |
| الذاكرة | 512 كيلوبايت |
| منافذ RS-232 | 1 |
| المدخلات الرقمية | 16 |
| المخرجات الرقمية | 16 |
| المدخلات التناظرية | 4 |
| المخرجات التناظرية | 2 |
| المدخلات عالية السرعة | 6 |
| المخرجات عالية السرعة | 4 |
| جهد الإمداد | 24 فولت تيار مستمر |
| الحالة | أوقفت الشركة المصنعة إنتاجه، 30/09/2016 |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 1769-L23E-QB1B |
| العلامة التجارية | ألن برادلي |
| نوع المنتج | وحدة تحكم إيثرنت CompactLogix |
| السلسلة | CompactLogix |
| وظيفة المعالج | معالج Ethernet/IP |
| الذاكرة | 512 كيلوبايت |
| الإيثرنت | Ethernet/IP |
| الواجهة التسلسلية | 1 x RS-232 |
| المدخلات الرقمية | 16 |
| جهد الإدخال الرقمي | 24 فولت تيار مستمر |
| المخرجات الرقمية | 16 |
| جهد الإخراج الرقمي | 24 فولت تيار مستمر |
| المدخلات التناظرية | 4 |
| المخرجات التناظرية | 2 |
| المدخلات عالية السرعة | 6 |
| المخرجات عالية السرعة | 4 |
| مصدر طاقة وحدة التحكم | 24 فولت تيار مستمر |
| المنشأ | ماليزيا كما هو مذكور في معلومات المنتج |
| إدخال المنشأ البديل | الولايات المتحدة الأمريكية كما هو مذكور في البيانات الفنية |
| الوزن | 0.9 كجم |
| أبعاد الشحن | 18.5 × 13.2 × 8.6 سم |
| درجة حرارة التشغيل | غير محدد في البيانات المتوفرة |
| استهلاك الطاقة | غير محدد في البيانات المتوفرة |
| رمز التعريفة | 8537109060 / 8537101190 حسب التوريد |
هندسة الإدخال/الإخراج والشبكة
تدمج وحدة التحكم معالجة وحدة التحكم مع الإدخال/الإخراج الرقمي والتناظري المحلي. تم تحديد ست مدخلات عالية السرعة وأربع مخرجات عالية السرعة بشكل منفصل ضمن التكوين المتاح، مما يسمح للأجهزة بمعالجة وظائف الإشارة عالية السرعة المحددة دون معاملة هذه القنوات كإدخال/إخراج قياسي.
توفر واجهة Ethernet/IP اتصالاً شبكيًا لوحدة تحكم CompactLogix. كما تم تحديد منفذ RS-232 واحد للاتصال التسلسلي. لا تحدد المعلومات المتاحة معدل بيانات الإيثرنت الدقيق أو تكوين البروتوكول التسلسلي أو بنية الشبكة، لذلك لم يتم تعيين هذه القيم.
سعة الذاكرة البالغة 512 كيلوبايت هي جزء من تكوين وحدة التحكم. يجب التحقق من إصدار البرامج الثابتة وتوافق التطبيق مع بيئة برمجة CompactLogix المثبتة قبل الاستبدال.
خصائص الإدخال/الإخراج المدمجة
تم تحديد 16 مدخلًا رقميًا و16 مخرجًا رقميًا للتشغيل بجهد 24 فولت تيار مستمر. تم دمج أربعة مدخلات تناظرية ومخرجين تناظريين في نفس تجميع وحدة التحكم.
لا تحدد البيانات المتوفرة نطاقات الإشارة التناظرية أو الدقة أو العزل أو وقت التحويل أو تيار الخرج. لا ينبغي استنتاج هذه المعلمات من عدد القنوات وحدها.
تكوين الطلب
- 1 × وحدة تحكم Allen-Bradley 1769-L23E-QB1B
- 1 × وحدة تحكم مدمجة وتجميع إدخال/إخراج
- لم يتم تحديد محول اتصال منفصل في بيانات المنتج المتوفرة
- لم يتم تحديد وحدة ذاكرة منفصلة في بيانات المنتج المتوفرة
ملاحظات التركيب والأسلاك
- تأكد من طراز وحدة التحكم وتكوين الإدخال/الإخراج قبل التوصيل الكهربائي.
- استخدم ترتيب الإمداد بجهد 24 فولت تيار مستمر المحدد لوحدة التحكم.
- افصل أسلاك الإشارة التناظرية عن الموصلات عالية الجهد وعالية التيار حيثما كان ذلك عمليًا.
- استخدم ممارسات إنهاء الدرع المناسبة لكابلات الإشارة التناظرية.
- حافظ على أسلاك اتصال الإيثرنت منفصلة عن مصادر الضوضاء الكهربائية الكبيرة.
- تحقق من أسلاك RS-232 وتعيين المسامير قبل توصيل المعدات التسلسلية الخارجية.
- تأكد من توافق جهد الإدخال/الإخراج الرقمي قبل توصيل الأسلاك الميدانية.
- لا تفترض نطاقات إشارة الإدخال أو الإخراج التناظرية دون الرجوع إلى وثائق الأجهزة المعمول بها.
- تحقق من توافق البرامج الثابتة وبرامج البرمجة قبل تشغيل وحدة تحكم بديلة.
الأسئلة الشائعة التقنية
-
إلى أي عائلة معالجات ينتمي 1769-L23E-QB1B؟
تحدد المعلومات المتوفرة الوحدة كمعالج CompactLogix Ethernet/IP مع إدخال/إخراج رقمي وتناظري وعالي السرعة مدمج.
-
ما هي سعة ذاكرة وحدة التحكم المتوفرة؟
سعة الذاكرة المحددة هي 512 كيلوبايت. لا تحدد البيانات المتوفرة كيفية تقسيم هذه الذاكرة بين التطبيق أو التكوين أو وظائف وحدة التحكم الأخرى.
-
كم عدد المدخلات الرقمية المدمجة؟
تحتوي وحدة التحكم على 16 مدخلًا رقميًا محددة للتشغيل بجهد 24 فولت تيار مستمر. تم تحديد ست مدخلات عالية السرعة إضافية بشكل منفصل في التكوين المتاح.
-
كم عدد المخرجات الرقمية المتاحة؟
تحدد البيانات المتوفرة 16 مخرجًا رقميًا بجهد 24 فولت تيار مستمر، بالإضافة إلى أربعة مخرجات عالية السرعة محددة بشكل منفصل.
-
هل تتضمن وحدة التحكم اتصال Ethernet/IP؟
نعم. تم تحديد 1769-L23E-QB1B كمعالج Ethernet/IP. لا تحدد البيانات المتوفرة معلمات أدائها الشبكي التفصيلية.
-
هل توجد واجهة RS-232؟
نعم. تم تحديد منفذ RS-232 واحد. يعتمد البروتوكول التسلسلي الدقيق والتكوين على التطبيق المثبت وتكوين وحدة التحكم.
-
هل القنوات التناظرية مدمجة في وحدة التحكم؟
نعم. يحتوي التكوين المتاح على أربعة مدخلات تناظرية ومخرجين تناظريين. لم يتم تحديد نطاق الإشارة والدقة في البيانات المتوفرة.
-
هل تم تحديد نطاق درجة حرارة التشغيل؟
لا. لا توفر معلومات المنتج المتوفرة نطاق درجة حرارة التشغيل، لذلك لا ينبغي تعيين حد درجة حرارة محدد بدون الدليل الفني المعمول به.
