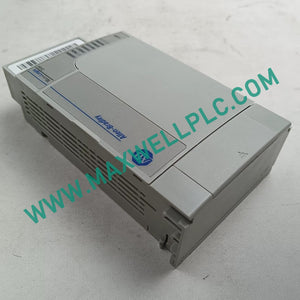

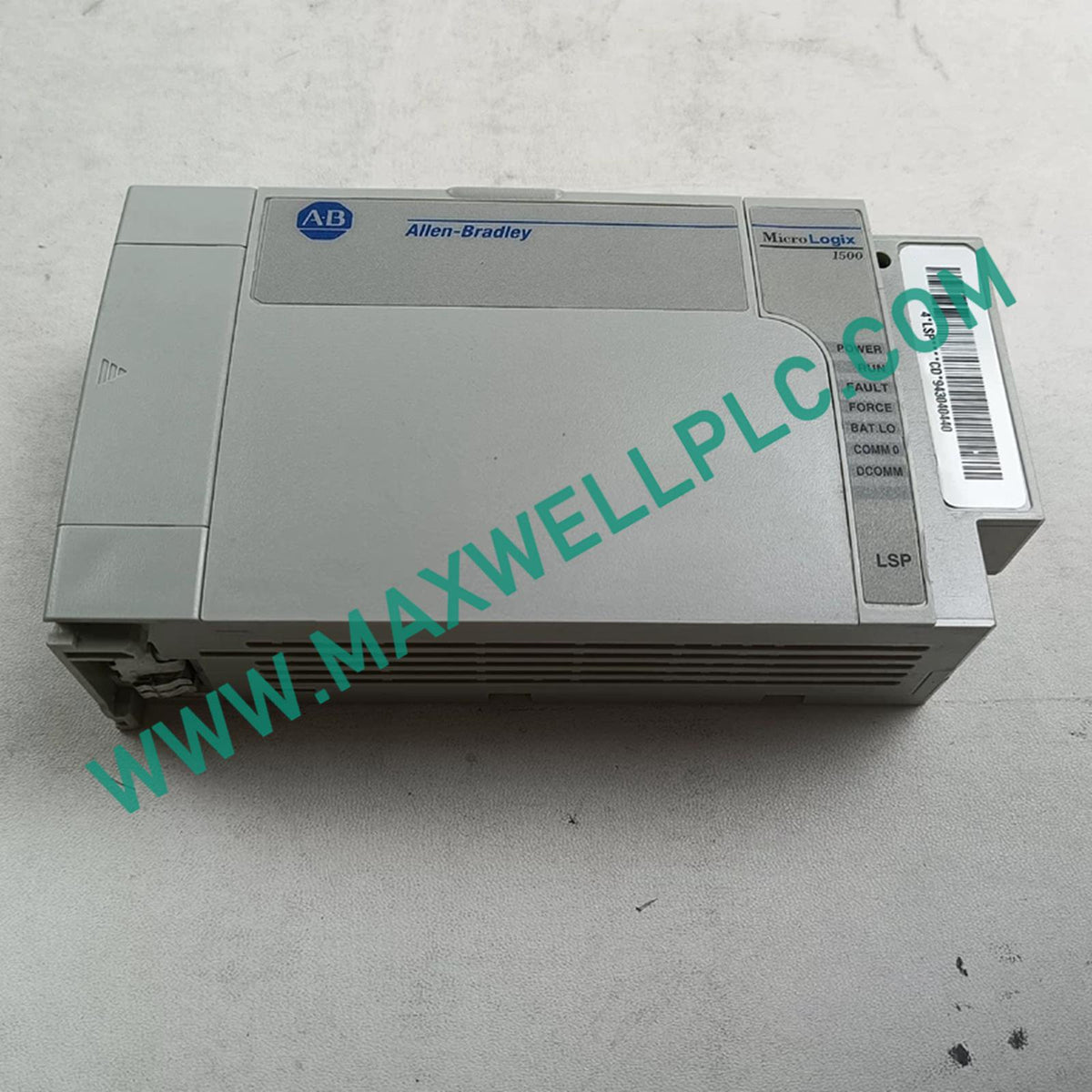

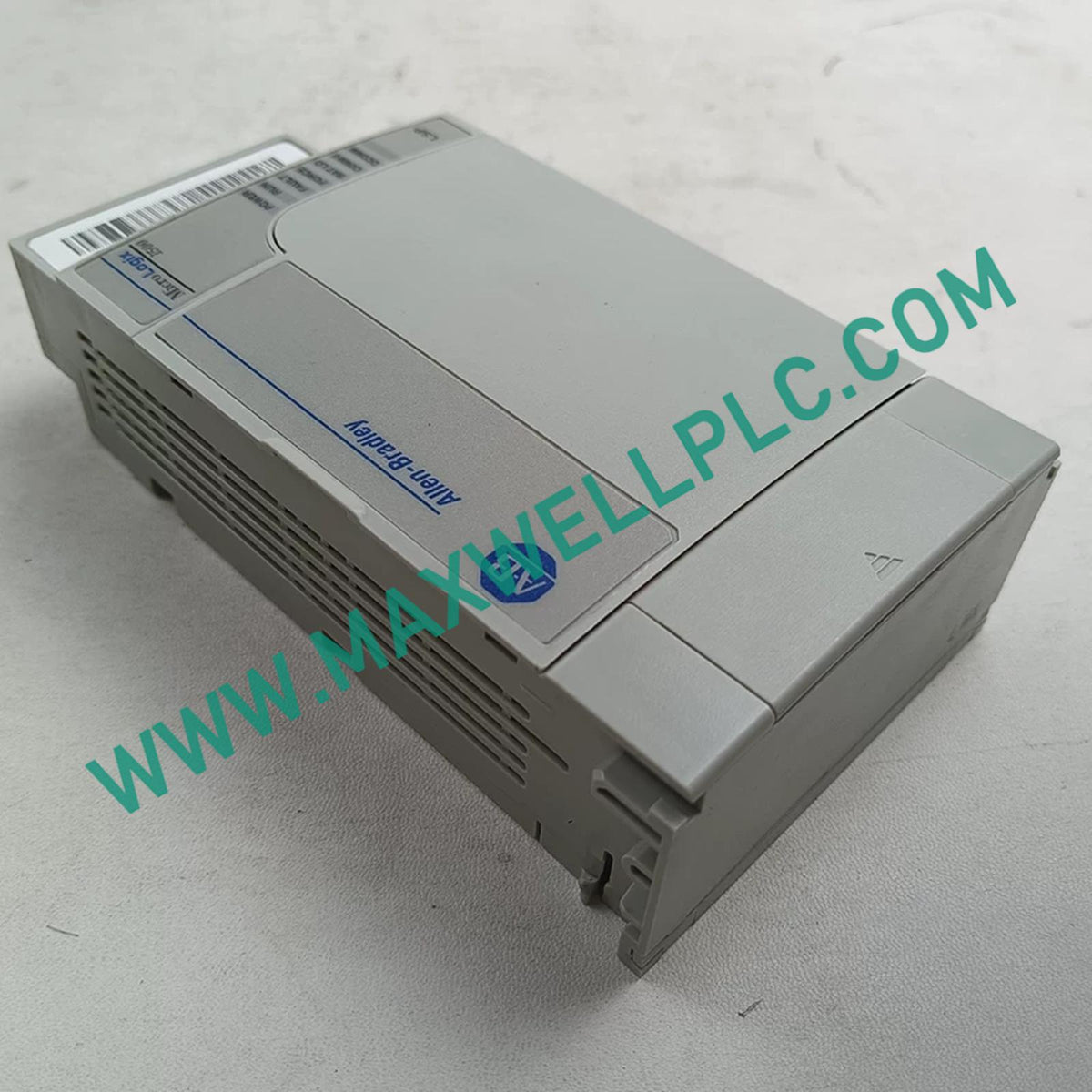

تقوم وحدة المعالجة Allen-Bradley 1764-LSP، والمُدرجة أيضًا تحت فهرس 1764-LSP/C، بتنفيذ مسح السلم، وملكية الإدخال/الإخراج (I/O)، والتحكيم المحلي لناقل التوسعة 1769 داخل وحدة أساسية من MicroLogix 1500.

رقم الفهرس وملاحظات المتغيرات

يشير رقم الفهرس الأساسي 1764-LSP إلى معالج MicroLogix 1500 القياسي. تشير اللاحقة "/C" في 1764-LSP/C إلى مسار أجهزة/سلسلة لاحق؛ ولا تحول الوحدة إلى 1764-LRP عالي الأداء. يضيف 1764-LRP قناة RS-232 ثانية قابلة للتهيئة، وذاكرة سجل بيانات/وصفات، ومساحة برنامج مستخدم أكبر. لا يمكن ترقية 1764-LSP ميدانيًا إلى LRP بواسطة البرامج الثابتة وحدها؛ تختلف أجهزة القناة وتعيين الذاكرة.

البيانات الكهربائية والميكانيكية

ناقل التوسعة المحلي MicroLogix وحدود البرامج الثابتة

يقوم 1764-LSP بتشغيل موصل التوسعة المحلي الخاص بـ MicroLogix 1500 الموجود في الجزء الخلفي من المعالج، وليس لوحة توصيل ControlLogix ولا شبكة تبديل EtherNet/IP حتمية. يمكن توصيل ما يصل إلى ثماني وحدات 1769 Compact I/O على سلسلة توسعة محلية مزودة بالطاقة بشكل صحيح قبل تجاوز ميزانية تيار ناقل 5 VDC؛ تتطلب كثافة الإدخال/الإخراج الإضافية تفريغًا إلى عقد DeviceNet عبر ماسح ضوئي 1769-SDN بدلاً من تكديس المزيد من الوحدات المحلية. RSLogix 500 هي بيئة البرمجة الأصلية؛ ترتبط المراجعات الرئيسية لنظام التشغيل/البرامج الثابتة على 1764-LSP/C بمراجعة ملف المشروع المحفوظة بواسطة المحرر غير المتصل، لذلك سيرفض معالج أحدث مشروعًا محميًا أقدم حتى يتم إعادة فتح ACS/RSS المصدر وحفظه في المراجعة المتطابقة.

معلومات الطلب

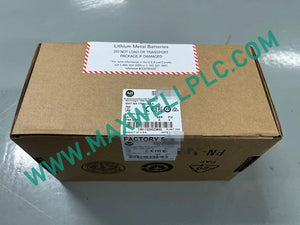

• وحدة معالجة 1 × 1764-LSP، السلسلة كما تم شحنها (عادةً 1764-LSP/C)
• 1 × ملصق منتج قابل للإزالة / علامة فهرس
• 1 × ملاحظة التثبيت والاستبدال، قسم تبديل معالج MicroLogix 1500
• 1 × 1764-BAT أو بطارية احتياطية مكافئة إذا تم طلبها بشكل منفصل للاحتفاظ بذاكرة المستخدم أثناء فقدان الطاقة

الوحدة الأساسية وممارسة الاستبدال

• قم بتثبيت 1764-LSP فقط في وحدة أساسية 1764-24AWA أو 1764-24BWA أو 1764-28BXB MicroLogix 1500؛ مفاتيح المعالج وموصل حافة التوسعة غير متوافقة ميكانيكيًا مع فتحات 1762 أو 1769 للتحكم الفردي.
• قم بإزالة تيار التيار المتردد أو المستمر من القاعدة قبل إزالة المعالج. ناقل التوسعة المحلي MicroLogix 1500 غير محدد للتبديل السريع للمعالج أثناء التشغيل؛ قد يؤدي سحب وحدة المعالجة المركزية أثناء الفحص إلى فقدان صورة الإدخال/الإخراج وفرض إعادة تشغيل باردة عند إعادة التثبيت.
• قم بتوجيه كابل اتصال المعالج الوحيد بعيدًا عن خطوط الإرجاع 24 VDC ومنابع ملف الترحيل؛ لا تحتوي قاعدة ML1500 على عزل بصري بين مرجع المنطق منخفض المستوى ومصادر الإدخال/الإخراج المتكاملة على قواعد ترحيل التيار المتردد.
• تحقق من وجود البطارية قبل التخزين لفترة طويلة. بدون بطارية احتياطية، تُفقد ذاكرة الوصول العشوائي للبرنامج/البيانات للمستخدم عند الإزالة من القاعدة، على الرغم من أن صورة التحميل غير المتطايرة قد تظل موجودة في ملف المشروع المخزن على جهاز الكمبيوتر الهندسي.

أسئلة وأجوبة تقنية

• هل 1764-LSP قابل للتبديل مع 1764-LRP في نفس القاعدة؟

لا. كلاهما يتم توصيلهما في نفس قاعدة MicroLogix 1500 ميكانيكيًا، ولكن LRP يحمل قناة تسلسلية ثانية قابلة للتهيئة وخريطة ذاكرة أكبر. يؤدي نقل مشروع LRP إلى قاعدة LSP إلى إحباط التجميع أو التنزيل بسبب عدم كفاية كلمات المستخدم؛ يعمل نقل مشروع LSP إلى LRP فقط إذا لم يتم الإشارة إلى تعليمات LRP فقط أو قناة إضافية.

• هل يمكن لـ 1764-LSP الاتصال بشبكة EtherNet/IP مباشرة؟

ليس بشكل أساسي. لا يحتوي 1764-LSP على MAC إيثرنت مضمن. يتم الوصول إلى الإيثرنت من خلال بوابة خارجية مثل 1761-NET-ENI على الجانب التسلسلي، أو عن طريق وضع 1769-ECR/1769-ENBT على هيكل منفصل من فئة CompactLogix، وليس عن طريق الجسر عبر ناقل التوسعة المحلي ML1500 نفسه.

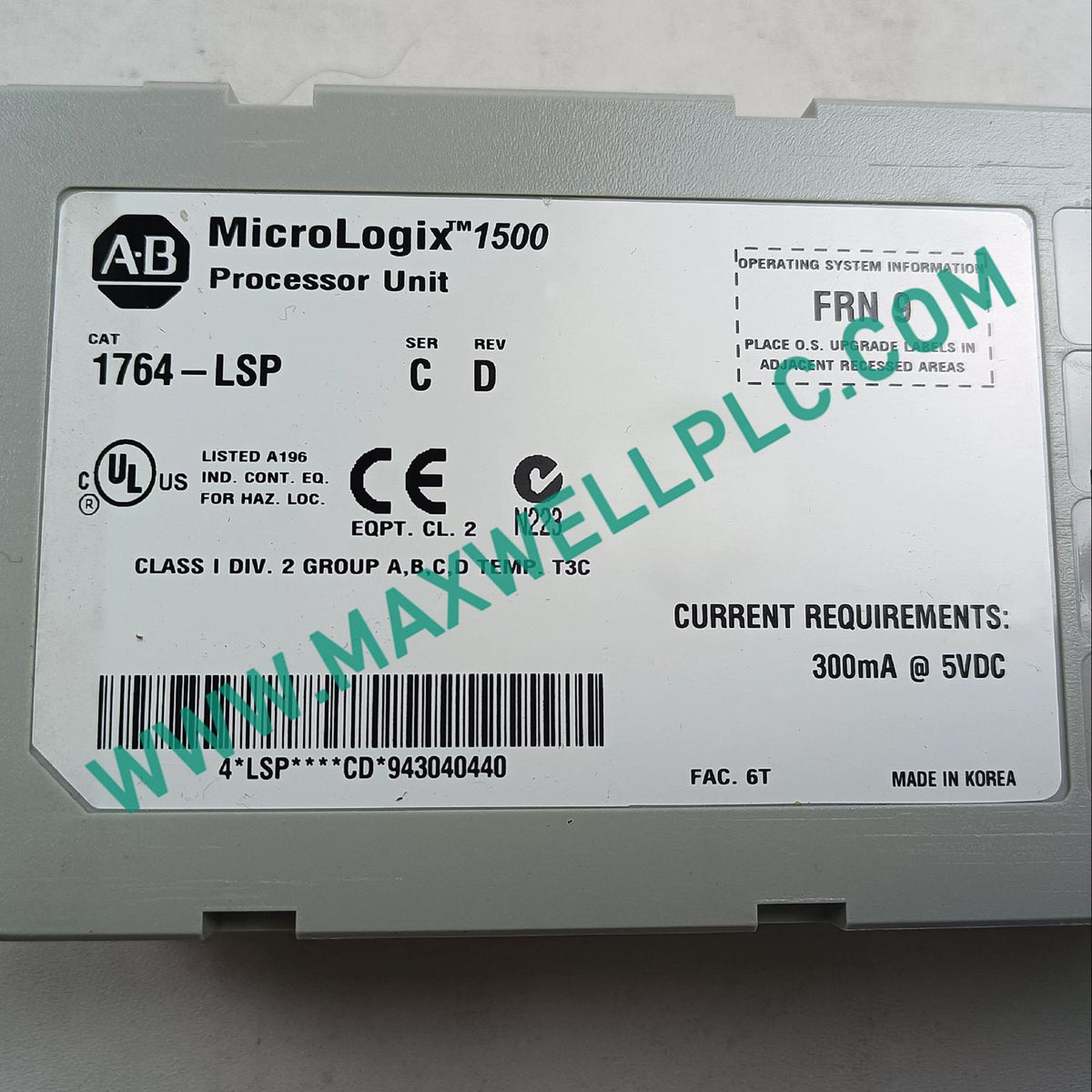

• ماذا يحدث إذا تجاوز التيار 300 مللي أمبير عند 5 فولت تيار مستمر على الناقل المحلي؟

يعبر الرقم 300 مللي أمبير عن سحب المعالج الذاتي من خط 5 VDC الأساسي؛ وهو ليس ميزانية التوسع الكاملة. إذا تجاوز إجمالي سحب وحدة 1769 المحلية بالإضافة إلى سحب المعالج سعة مصدر الطاقة الأساسي 1764، فإن الوحدة الأقل طاقة على اليسار تفقد I/O الخاص بها ويسجل المعالج خطأ غير مميت حتى يتم إزالة الحمل الزائد.

• هل يحتفظ المعالج بالبرنامج بدون بطارية؟

جزئيًا. منطق المستخدم وبياناته يقيمان في ذاكرة الوصول العشوائي المدعومة بالبطارية على 1764-LSP. مع فشل 1764-BAT أو غيابها، تؤدي دورة الطاقة إلى مسح ذاكرة الوصول العشوائي. استرداد الصورة قيد التشغيل فقط من آخر ملف مشروع/غير متصل بـ RSLogix 500 أو من نقل وحدة ذاكرة تم حفظها مسبقًا، وليس من شريحة المعالج.

• هل تحرير البرنامج عبر الإنترنت مدعوم على 1764-LSP؟

نعم، ضمن حدود التحرير عبر الإنترنت لـ RSLogix 500 لمعالجات MicroLogix 1500 القياسية. يتم مسح التعديلات في صورة السلم النشطة بعد القبول، ولكن قد يتم رفض إدخالات الرنين الكبيرة بالقرب من سقف كلمات المستخدم البالغ 7.65 ألف كلمة حتى يتم إعادة تقسيم الذاكرة أو تقصير ملفات جدول البيانات غير المستخدمة.

• هل يمكن استبدال 1764-LSP أثناء تشغيل الجهاز؟

غير موصى به. على عكس بعض أزواج ControlLogix المتكررة، لا تحتوي بنية المعالج الفردي MicroLogix 1500 على وحدة معالجة مركزية احتياطية. تؤدي إزالة 1764-LSP إلى إيقاف دورة المسح؛ تدخل جميع وحدات الإدخال/الإخراج المتكاملة والمحلية الموسعة حالتها الآمنة/إيقاف التشغيل حتى يتم تركيب المعالج البديل وتزويده بالطاقة ووضعه في وضع التشغيل/التشغيل عن بعد.

• ما هو الكابل المستخدم لمنفذ DF1 / DH-485 على 1764-LSP؟

لاتصال DF1 ثنائي الاتجاه من نقطة إلى نقطة، يتم استخدام كابل 1761-CBL-PM02 أو كابل RS-232 معدّل بدون وصلة محمي بين محول منفذ COM/USB للكمبيوتر ومنفذ المعالج. لاتصال DH-485 متعدد النقاط، يقوم معزل 1761-NET-AIC بتحويل منفذ RS-232 إلى RS-485 ويفرض إنهاء 120 أوم عند الأطراف الفعلية للخط الرئيسي.

• هل يوجد خليفة مباشر من Rockwell لـ 1764-LSP؟

تُدرج Rockwell 1764-LSP على أنه تم إيقاف إنتاجه منذ يونيو 2017. يتم تقييم مسارات الهجرة عادةً نحو 1769-L3x CompactLogix أو 5069 CompactLogix، ولكن هذا ليس متوافقًا مع الدبوس أو القاعدة؛ يتطلب إعادة توصيل أطراف الإدخال/الإخراج، وإعادة تعيين الوحدات المحلية 1769، وتحويل مشروع RSLogix 500 إلى Studio 5000، وليس تبديلًا مباشرًا للمعالج.
