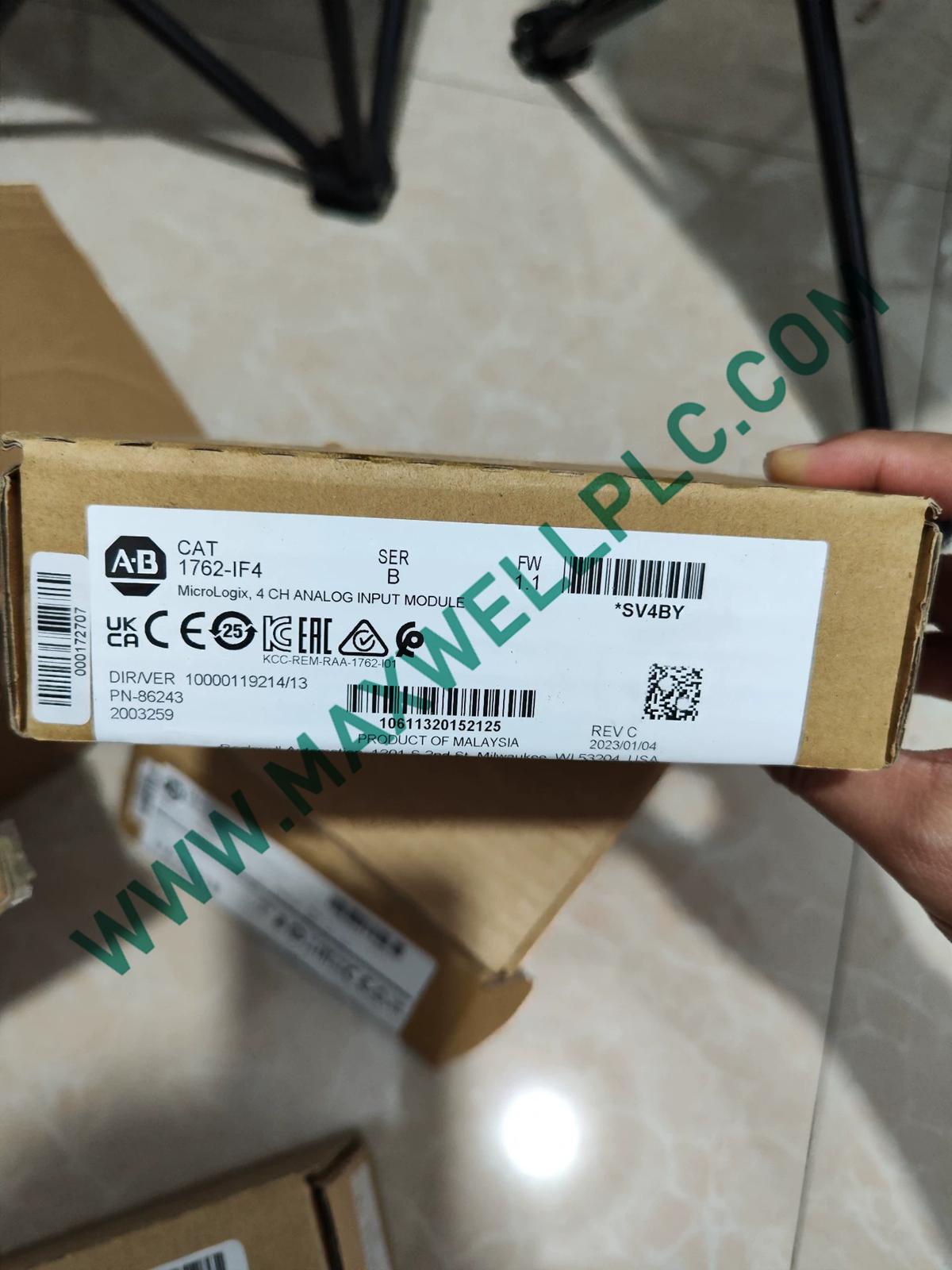

وحدة الإدخال التناظري سلسلة MicroLogix طراز 1762-IF4 من Allen-Bradley

SKU: 1762-IF4

In Stock

الأبعاد: 17 × 11 × 5.3 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : ألن برادلي مايكرولوغيكس, ألين برادلي, كل المنتجات

Tags : Allen-Bradley 1762 I/O, Allen-Bradley MicroLogix, Analog Input Modules, Programmable Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لاكتساب إشارة تناظرية عالية الدقة في بيئات توسيع MicroLogix، يوفر Allen-Bradley 1762-IF4 (وحدة الإدخال التناظري 1762IF4) تنفيذًا ماديًا/كهربائيًا مباشرًا.

تنوعات الطراز ورموز الكتالوج

1762-IF4: تجميع كتالوج قياسي يضم 4 قنوات إدخال تناظرية ثنائية القطب تفاضلية لمعالجة الجهد وحلقة التيار.
1762IF4: رقم كتالوج الأجهزة الأساسي الذي يحدد بطاقة التوسيع التناظرية التفاضلية ذات 4 نقاط المتوافقة مع وحدات التحكم MicroLogix.

المواصفات الهندسية ومواصفات الأجهزة

المعلمة	المواصفات
الطراز	1762-IF4
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.2 كجم
أبعاد الشحن	17.0 × 11.0 × 5.3 سم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	2.5 واط
نقاط الإدخال	4 تفاضلية (ثنائية القطب)
نطاق إدخال الجهد	-10.5 إلى +10.5 VDC
نطاق إدخال التيار	4 إلى 20 مللي أمبير (النطاق الكامل: -21 إلى +21 مللي أمبير)
الدقة	15 بت ثنائي
التكرارية	+/-0.12%

اتصال الناقل وتكامل المنصة

تستخدم واجهة وحدة التوسيع إجراءات سرعة اتصال ناقل اللوحة الخلفية المحسنة لنقل البيانات التناظرية المحولة مباشرة إلى صورة ذاكرة وحدة التحكم المضيفة. تتيح الهندسة ذات الشكل الصغير إمكانية توسيع كثافة الإدخال/الإخراج بسلاسة عبر إعدادات توسيع MicroLogix 1200. يضمن البرنامج الثابت المدمج للوحة التوافق الكامل مع فلاش البرنامج الثابت، مما يمنع زمن وصول المخزن المؤقت للمسح أثناء تحديثات تناظرية عالية السرعة.

قائمة التحقق من الأجهزة المتضمنة

1 × وحدة توسيع إدخال تناظري 4 نقاط 1762-IF4
1 × تجميع كابل شريطي مدمج لتوصيل ناقل التوسيع

معايير التثبيت وإجراءات توصيل الأسلاك الميدانية

الربط البيني لناقل التوسيع

افصل طاقة وحدة التحكم الرئيسية قبل توصيل أو فصل كابل الشريط التوسيعي.
ثبت الوحدة على قضيب DIN قياسي أو لوحة مثبتة على السطح باستخدام أقدام التثبيت المدمجة.
اقفل موصل ناقل التوسيع بإحكام في واجهة ناقل وحدة التحكم المجاورة أو وحدة الإدخال/الإخراج الموجودة مسبقًا.

حماية الإشارة وتوصيل الأسلاك الحلقية

وجه مدخلات الجهد والتيار باستخدام أسلاك زوجية مجدولة ومحمية للقضاء على تداخل الضوضاء عالية التردد.
قم بإنهاء أسلاك تصريف الإشارة عند نقطة أرضية واحدة للهيكل؛ لا تقم بتأريض الدروع عند الطرفين لتجنب الحلقات الأرضية.
حافظ على خلوص مادي لا يقل عن 30 سم بين الأسلاك التناظرية منخفضة المستوى وخطوط طاقة التيار المتردد الثقيلة.

الأسئلة الشائعة التشغيلية الفنية

ما هي نطاقات إشارة الإدخال التناظري التي يدعمها 1762-IF4؟

تعالج الوحدة إشارات الجهد ثنائية القطب من -10.5 إلى +10.5 VDC وإشارات التيار من 4 إلى 20 مللي أمبير (نطاق التشغيل الكامل -21 إلى +21 مللي أمبير).
ما هي دقة المحول التي توفرها الوحدة عبر قنواتها؟

يوفر المحول التناظري إلى الرقمي الداخلي دقة ثنائية 15 بت عبر جميع قنوات الإدخال التفاضلية الأربعة.
كم عدد المدخلات التفاضلية المتوفرة في وحدة التوسيع هذه؟

الوحدة مجهزة بـ 4 قنوات إدخال تفاضلية (ثنائية القطب) قابلة للتكوين بشكل فردي.
هل يمكن توصيل أو فصل وحدة 1762-IF4 أثناء توصيل الطاقة؟

لا. يجب إيقاف تشغيل طاقة النظام بالكامل قبل توصيل أو فصل كابل الشريط الخاص بناقل التوسيع.
ما هو تصنيف التكرارية الذي ينطبق على تحويلات الإشارة التناظرية؟

توفر دائرة الإدخال دقة تكرارية لتحويل الإشارة ضمن +/-0.12%.
ما هي عائلات وحدات التحكم Allen-Bradley التي تدعم الاتصال المباشر لهذه الوحدة؟

تم تصميم الوحدة للتركيب المباشر للتوسيع مع MicroLogix 1200 ومنصات وحدات التحكم MicroLogix المتوافقة.
هل يتطلب قياس إشارة التيار مقاومات تحويل خارجية؟

تتميز الوحدة بدوائر استشعار تيار داخلية مكونة عبر خيارات توصيل الأطراف لحلقات 4-20 مللي أمبير القياسية.
ما هو مقياس السلك الذي يجب استخدامه لتوصيل كتلة الأطراف؟

تستوعب توصيلات الأسلاك الميدانية موصلات نحاسية صلبة أو مجدولة تتراوح من 14 AWG إلى 22 AWG.
