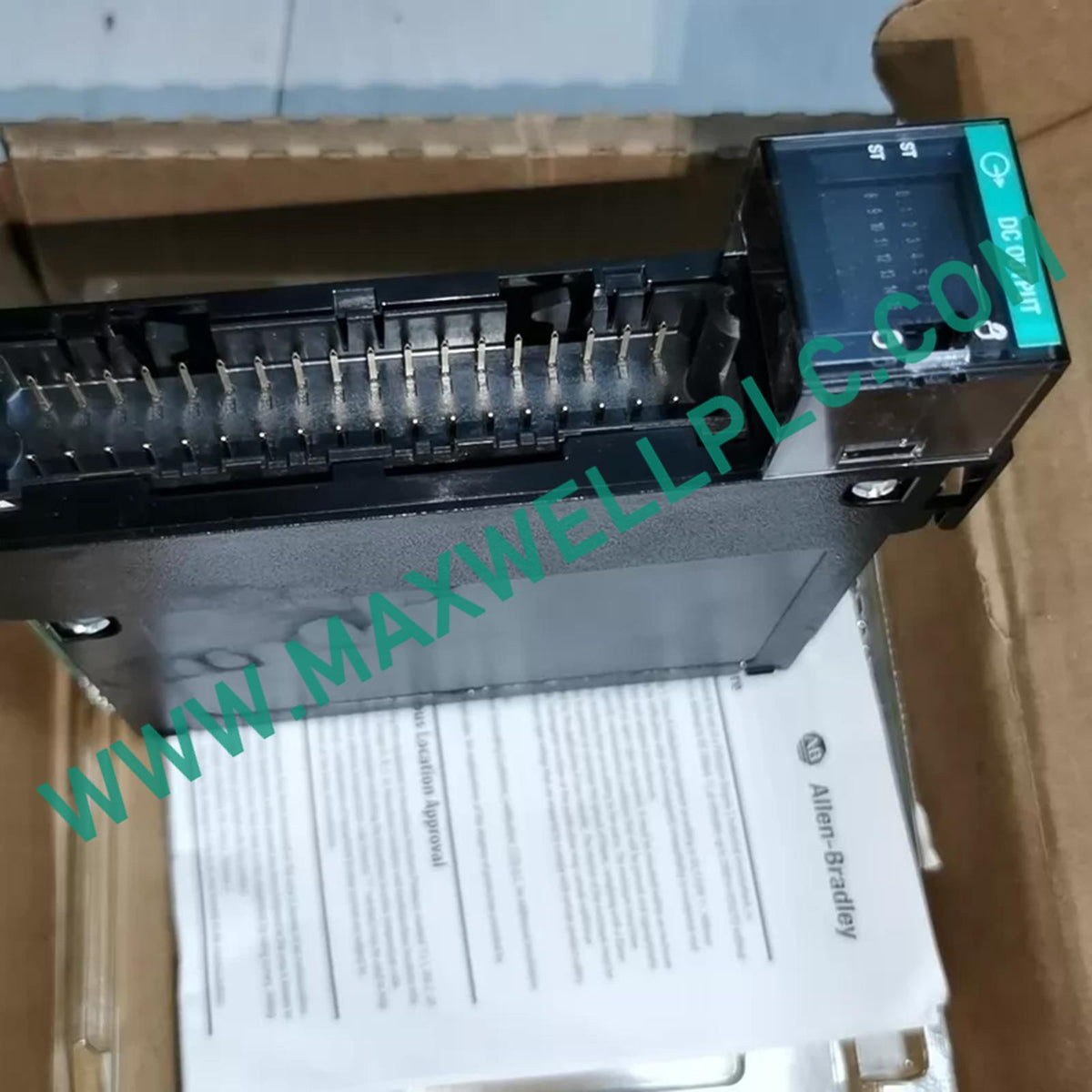

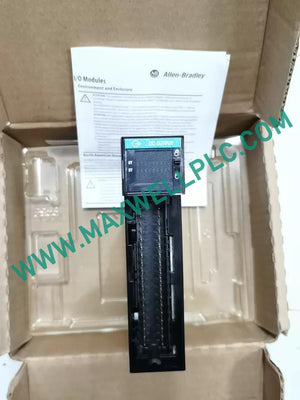

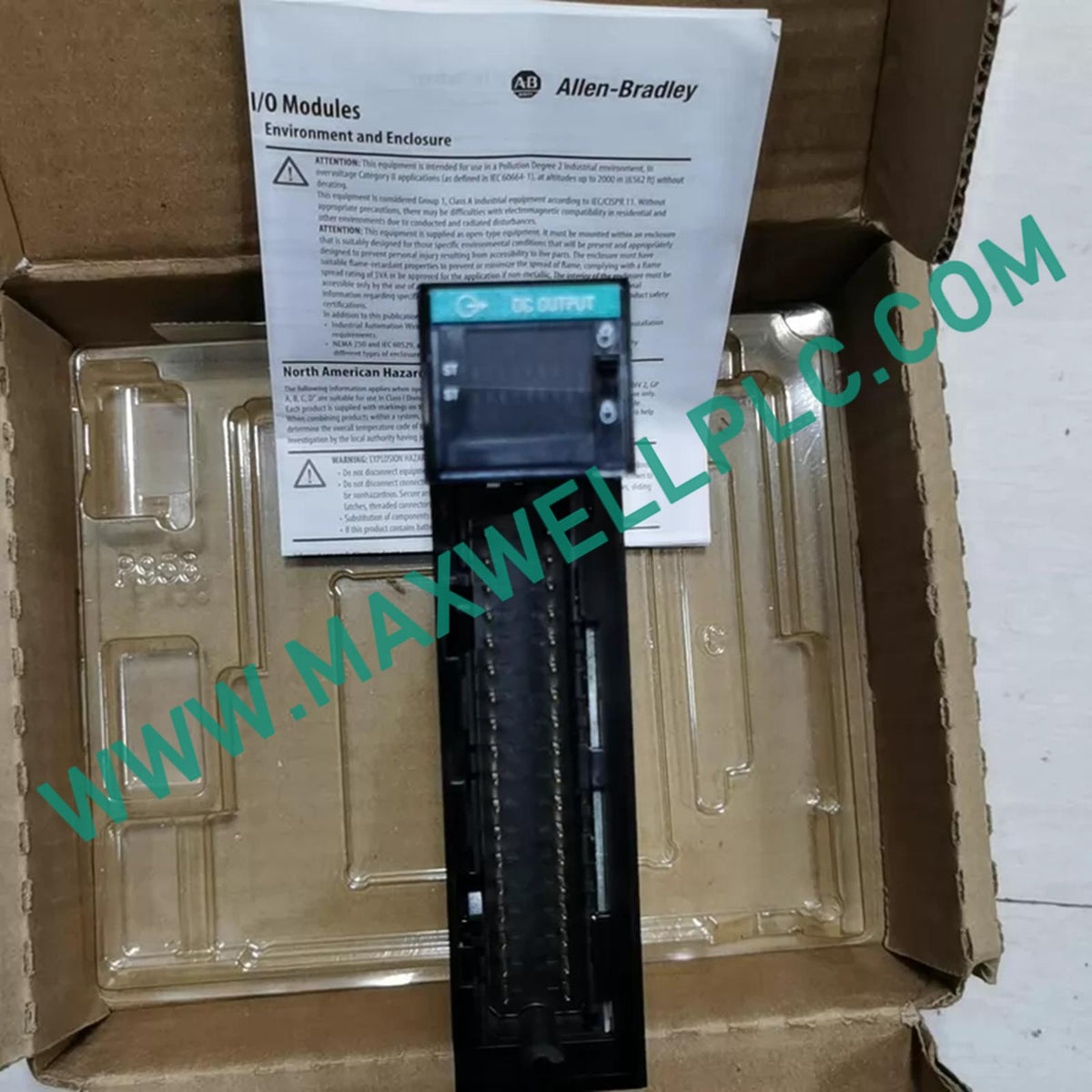

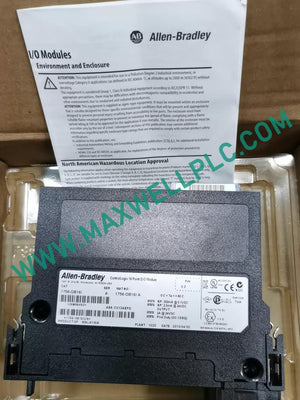

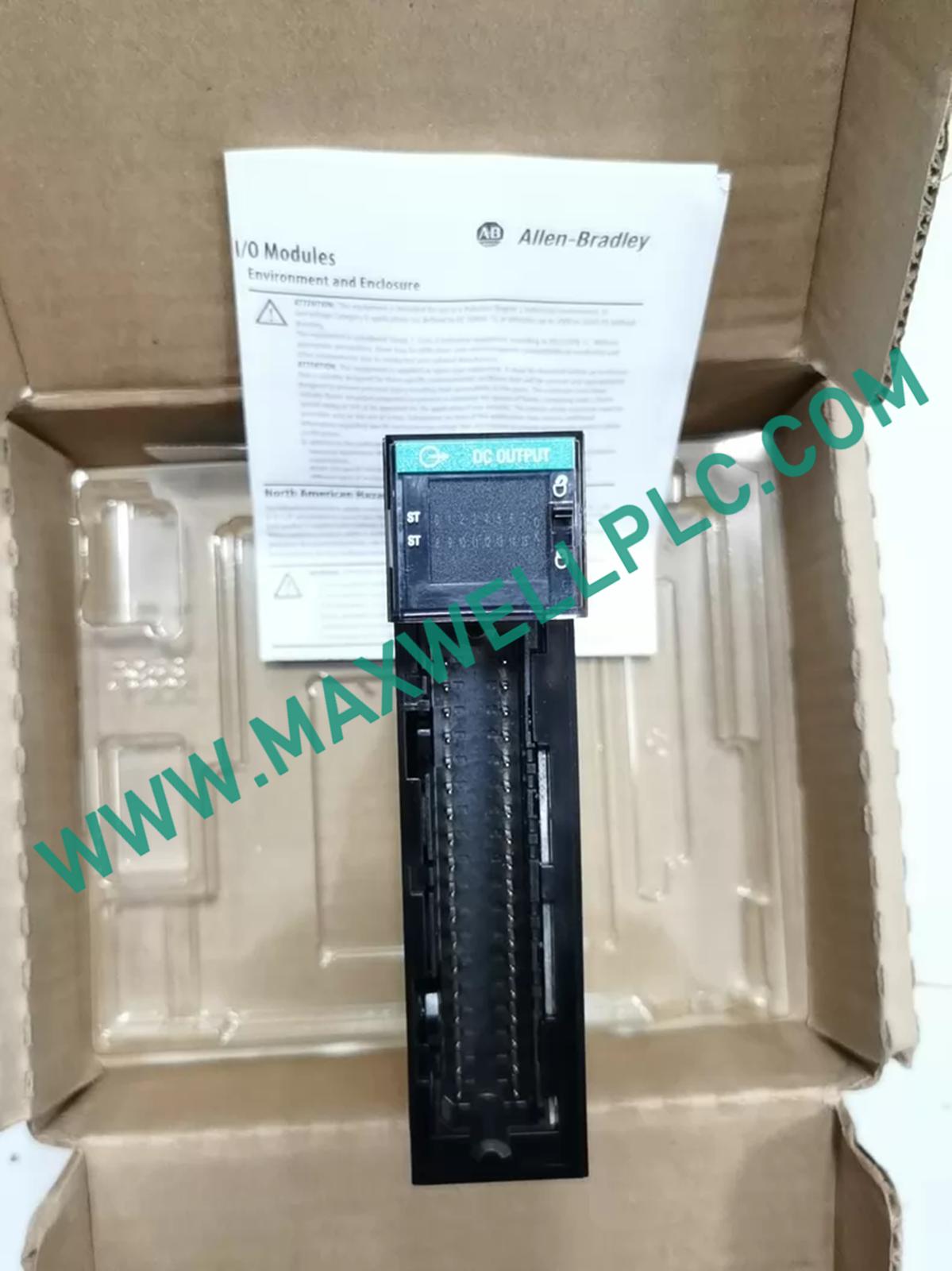

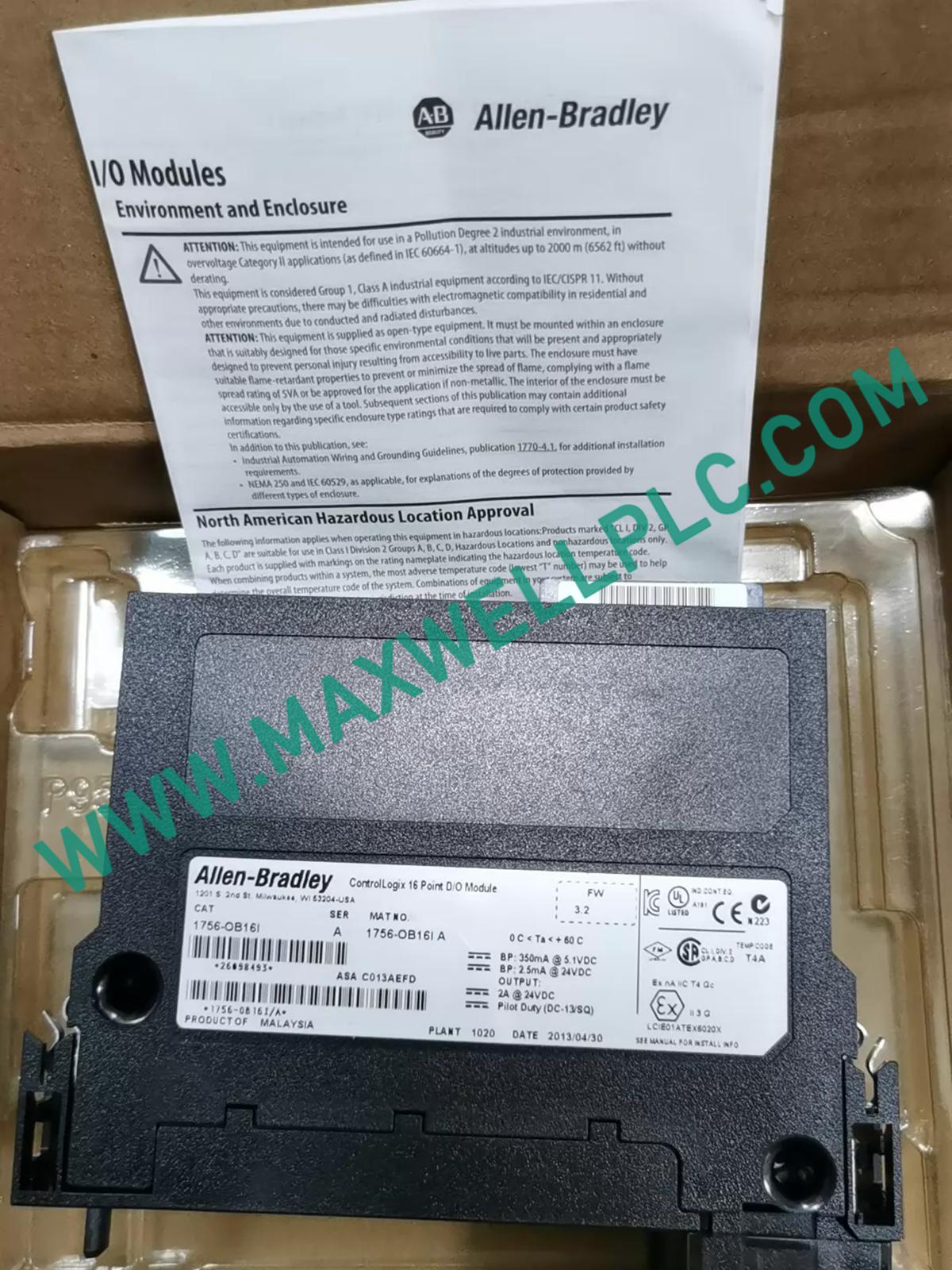

يوفر Allen-Bradley 1756-OB16I/A، والمدرج أيضًا في الكتالوج باسم وحدة الإخراج الرقمي 1756-OB16I، 16 قناة إخراج 12/24 VDC معزولة بشكل فردي لتبديل أحمال المجال من وحدة تحكم ControlLogix.

مرجع النموذج

وحدة 1756-OB16I هي وحدة إخراج رقمي تيار مستمر من ControlLogix مزودة بـ 16 قناة معزولة بشكل فردي. تدعم الوحدة حالات الإخراج القابلة للتكوين وتستخدم حماية إلكترونية لظروف الإخراج غير الطبيعية. المرجع الاحتياطي المرفق هو 1756-OB16I/A.

المواصفات الفنية للمكونات

إخراج التيار المستمر وعزل القنوات

توفر الوحدة 1756-OB16I 16 قناة إخراج مع عزل فردي لكل قناة. يسمح هذا التصميم بتوصيل كل دائرة إخراج كواجهة مجال منفصلة دون التعامل مع القنوات الستة عشر كمجموعة كهربائية مشتركة واحدة.

الإخراج مخصص لدوائر 12/24 فولت تيار مستمر. الحد الأقصى لتيار الإخراج هو 2 أمبير لكل قناة، مع مراعاة إجمالي تيار الوحدة والقيود البيئية.

توفر الحماية الإلكترونية للإخراج حدًا لتأثير حالات القصر والحمل الزائد. يجب تصحيح الإخراج المعطل وفقًا لمتطلبات التشخيص والأسلاك الميدانية للوحدة قبل استعادة التشغيل الطبيعي.

واجهة التحكم الصناعي

تتبادل الوحدة أوامر الإخراج ومعلومات الحالة مع وحدة تحكم ControlLogix عبر اللوحة الخلفية للشاسيه. يتم تحديد وقت انتقال الإخراج بواسطة استجابة الأجهزة في الوحدة جنبًا إلى جنب مع مسح وحدة التحكم ومنطق التطبيق.

تأخير الإخراج الأقصى المحدد هو 70 ميكروثانية للتشغيل من إيقاف إلى تشغيل و1 مللي ثانية للتشغيل من تشغيل إلى إيقاف. تصف هذه القيم استجابة التبديل على مستوى الوحدة ولا تمثل وقت استجابة وحدة التحكم الشامل.

تحتل الوحدة 1756-OB16I فتحة شاسيه ControlLogix واحدة وتستخدم واجهة كتلة أطراف قابلة للإزالة. تشمل عائلات كتلة الأطراف المتوافقة 1756-TBNH و 1756-TBSH.

تحميل اللوحة الخلفية وتوافق البرامج الثابتة

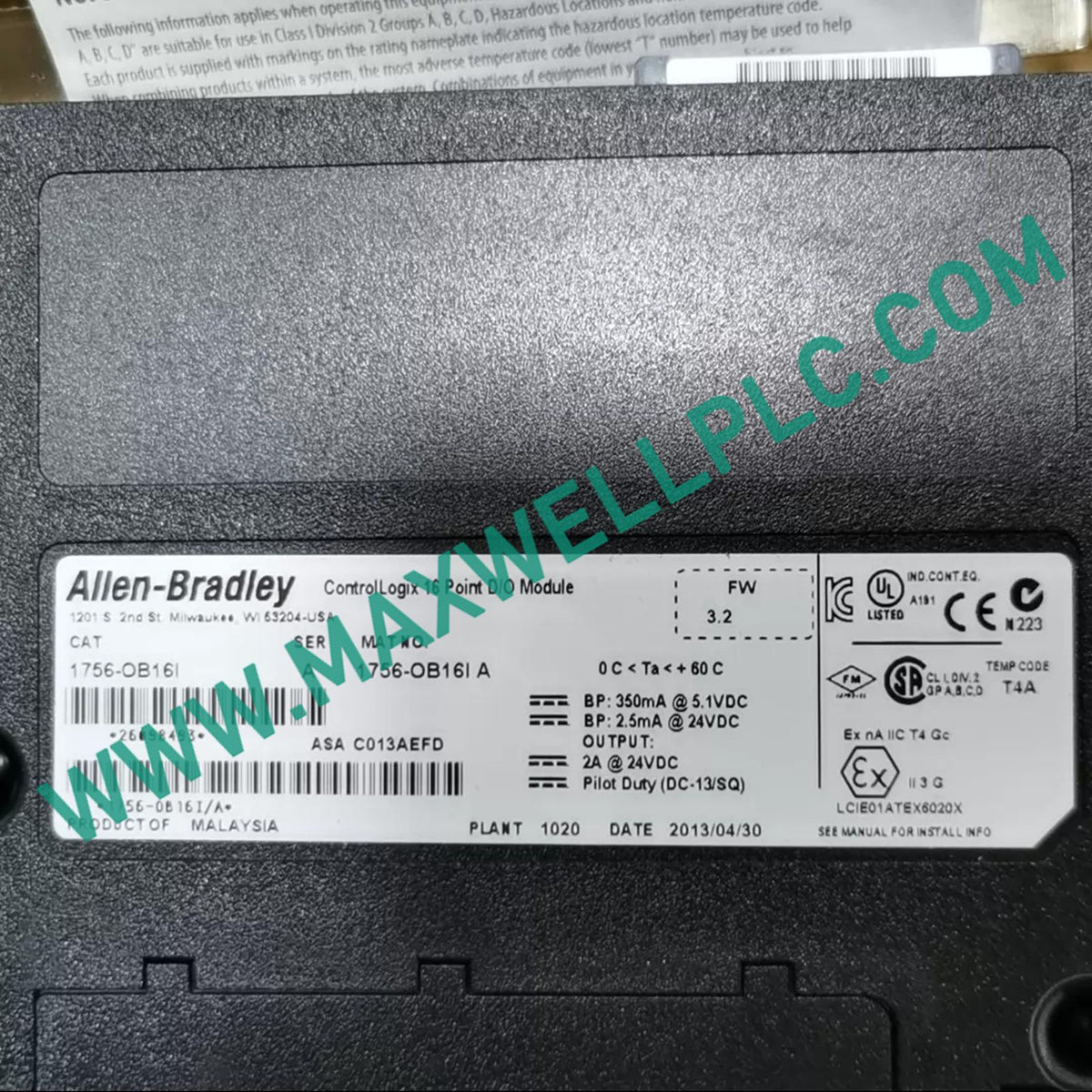

تسحب الوحدة 250 مللي أمبير من مصدر اللوحة الخلفية ControlLogix بجهد 5.1 فولت تيار مستمر. تبلغ طاقة اللوحة الخلفية المحددة 1.28 واط، بينما يبلغ الحد الأقصى لتبديد طاقة الوحدة 5.6 واط.

يتم التعامل مع تكوين الوحدة وسلوك التشخيص من خلال بيئة برمجة ControlLogix. يجب التحقق من توافق البرامج الثابتة لوحدة التحكم ووحدة الإدخال/الإخراج قبل تغيير البرامج الثابتة لوحدة التحكم أو ترحيل مشروع موجود.

معلومات الطلب

• 1 x وحدة إخراج رقمي تيار مستمر 16 نقطة ControlLogix من Allen-Bradley 1756-OB16I
• 1 x مجموعة وحدة 1756-OB16I
• 1 x كتلة طرفية قابلة للإزالة متوافقة، يتم اختيارها بشكل منفصل عند الحاجة
• 1 x يتطلب موضع شاسيه ControlLogix للتركيب
• الأسلاك الميدانية، ملحقات كتلة الأطراف، وأجهزة الحماية الخارجية هي مكونات نظام منفصلة ما لم يتم تكوينها على وجه التحديد

إرشادات التركيب والأسلاك

أسلاك الإخراج

• تحقق من جهد الدائرة الميدانية قبل توصيل أطراف الإخراج.
• استخدم موصلات بحجم مناسب لتيار الحمل المطلوب وظروف التركيب.
• ابقِ أسلاك الإخراج بعيدًا عن دوائر التبديل عالية الجهد والتيار العالي حيثما كان ذلك عمليًا.
• تأكد من تيار الحمل لكل قناة قبل تنشيط الوحدة.

عزل القناة

• تعامل مع كل إخراج معزول كدائرة ميدانية مستقلة.
• لا تقم بتوصيل مشتركات الإخراج معًا ما لم يتطلب تصميم الدائرة الخارجية ذلك صراحةً.
• التزم بحدود العزل المحددة عند توصيل نطاقات الجهد المنفصلة.

حماية الحمل

• استخدم كبتًا مناسبًا للأحمال الاستقرائية مثل المرحلات والموصلات والملفات اللولبية.
• تحقق من أن أي جهاز كبت خارجي متوافق مع جهد الحمل وقطبيته.
• لا تستخدم الحماية الإلكترونية للوحدة كبديل للحماية الخارجية للحمل ذات التصنيف الصحيح.

التركيب

• قم بتركيب الوحدة في شاسيه ControlLogix متوافق.
• تحقق من ميزانية طاقة الشاسيه بعد إضافة وحدة الإخراج.
• تأكد من أن كتلة الأطراف القابلة للإزالة مثبتة بالكامل قبل تطبيق الطاقة الميدانية.
• اتبع متطلبات تأريض ControlLogix وأسلاك الخزانة للتركيب الكامل.

الأسئلة المتكررة

• كم عدد المخارج التي توفرها الوحدة 1756-OB16I؟
  توفر الوحدة 16 قناة إخراج رقمي تيار مستمر. كل قناة معزولة بشكل فردي لتوصيل دائرة ميدانية منفصلة.
• ما هو الجهد الذي تقوم الوحدة بتبديله؟
  الوحدة 1756-OB16I هي وحدة إخراج رقمي 12/24 فولت تيار مستمر. يجب أن يظل الجهد المطبق الفعلي ضمن حدود الدائرة الميدانية المحددة.
• هل قنوات الإخراج معزولة بشكل فردي؟
  نعم. توفر الوحدة عزلًا فرديًا للقنوات، مما يسمح بوجود دوائر إخراج منفصلة دون التعامل مع جميع القنوات كمجموعة كهربائية مشتركة واحدة.
• ما هو الحد الأقصى لتيار الإخراج؟
  الحد الأقصى لتيار الإخراج المحدد هو 2 أمبير لكل قناة. يجب أن يظل إجمالي حمل الوحدة أيضًا ضمن قيود التيار الإجمالية للمصنع.
• ما هو استهلاك تيار اللوحة الخلفية؟
  تسحب الوحدة 250 مللي أمبير من مصدر اللوحة الخلفية ControlLogix بجهد 5.1 فولت تيار مستمر. تبلغ طاقة اللوحة الخلفية المحددة 1.28 واط.
• ما هي تأخيرات تبديل الإخراج؟
  يتم تحديد تأخير على مستوى الوحدة بحد أقصى 70 ميكروثانية للتبديل من إيقاف إلى تشغيل وحد أقصى 1 مللي ثانية للتبديل من تشغيل إلى إيقاف.
• ما هي كتل الأطراف التي يمكن استخدامها؟
  تحدد Rockwell Automation 1756-TBNH و 1756-TBSH كخيارات كتل أطراف قابلة للإزالة متوافقة لهذه العائلة من الوحدات.
• هل تتطلب الوحدة شاسيه ControlLogix منفصلاً؟
  نعم. الوحدة 1756-OB16I هي وحدة إدخال/إخراج تعتمد على الشاسيه وتحتل فتحة شاسيه ControlLogix واحدة لاتصال اللوحة الخلفية.
