نظرة عامة على المنتج

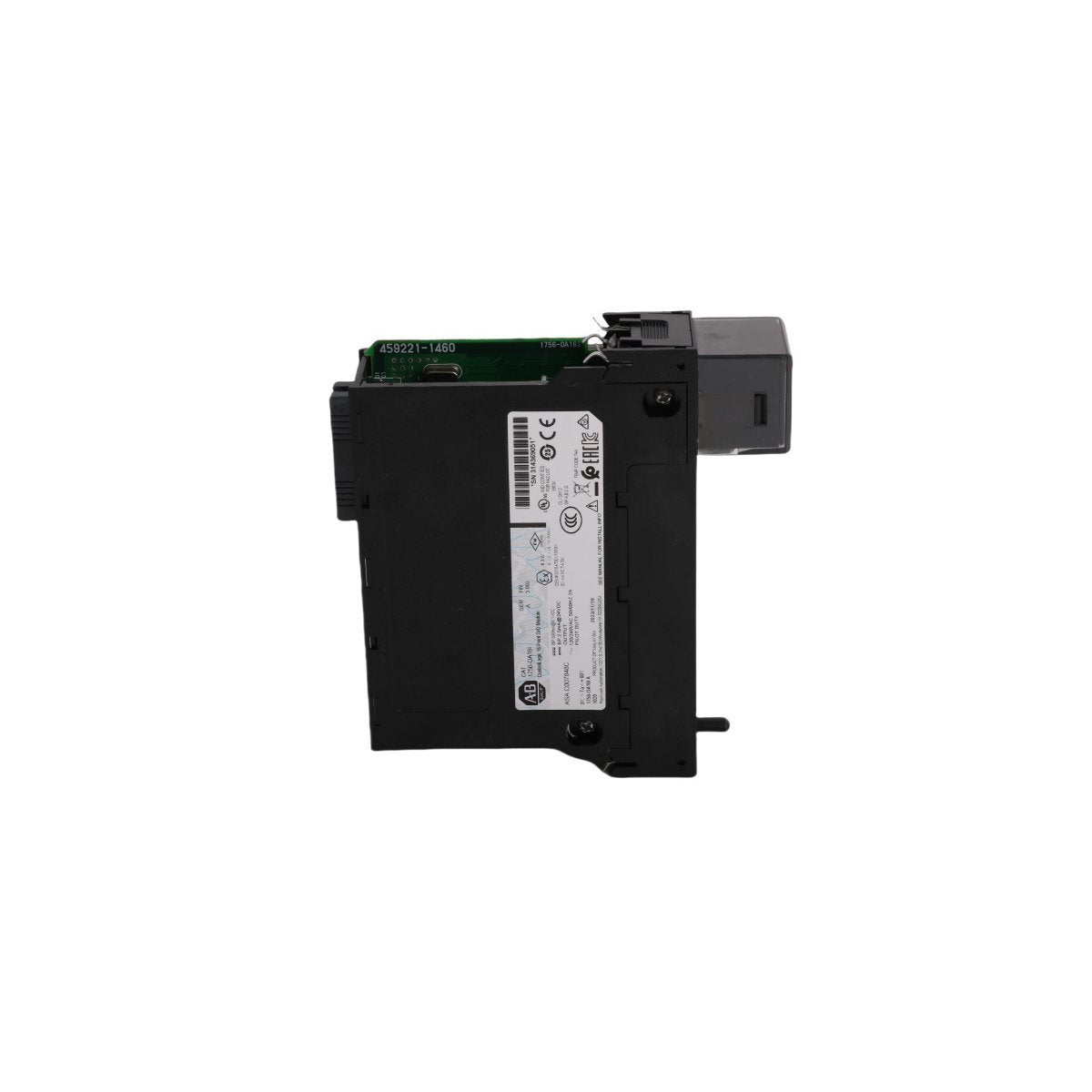

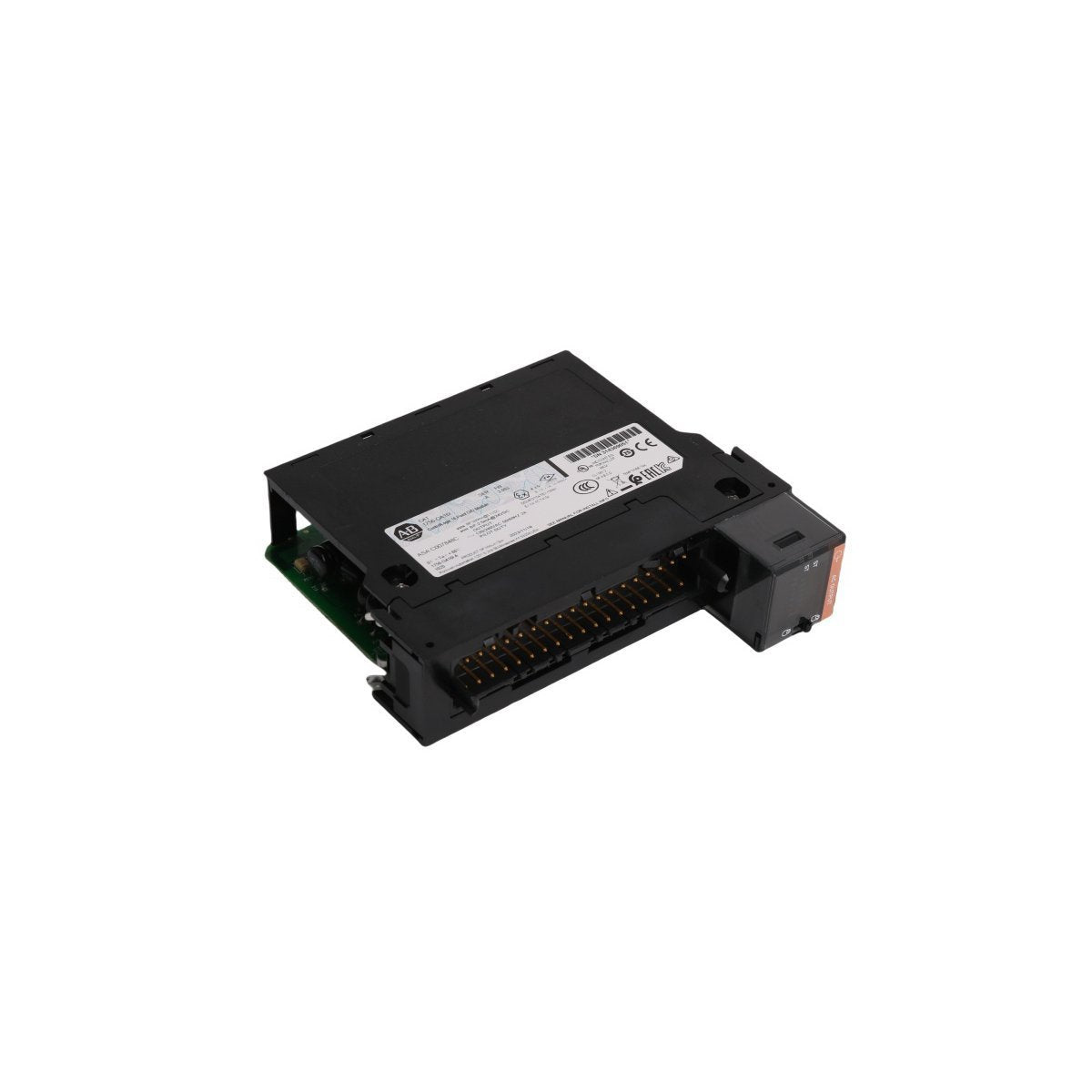

وحدة Allen-Bradley 1756-OA16I هي وحدة إخراج منفصلة عالية الأداء مصممة لمنصة ControlLogix®، وتوفر 16 قناة بقدرة تبديل التيار المتردد. يُعد التفرد الحاسم لإصدار "I" هذا هو أن كل نقطة إخراجمعزولة بشكل فردي، مما يسمح بالتحكم في 16 حمل تيار متردد منفصل قد يتم تشغيلها بواسطة مراحل مختلفة أو مصادر طاقة متميزة. تعمل عبر نطاق جهد واسع من 75 فولت إلى 265 فولت تيار متردد، إنها حل مثالي للتوصيل مع الملفات اللولبية، وبادئات المحركات، والمشغلات في البيئات الصناعية المعقدة حيث يكون فصل الإشارة ذا أهمية قصوى.

تتكامل هذه الوحدة ذات الفتحة الواحدة بسلاسة في أي هيكل ControlLogix قياسي 1756، وتدعم وضع وحدة التحكم المحلية وتكوينات الإدخال/الإخراج عن بُعد عبر محولات EtherNet/IP أو ControlNet. تستخدم بنية تبديل قائمة على Triac لإدارة أحمال التيار المتردد الاسمية 120/240 فولت بموثوقية عالية. لضمان وقت تشغيل النظام، تسمح الوحدة بالتكوين على مستوى النقطة "لحالات الأعطال"، مما يمكّن المستخدمين من تحديد ما إذا كان يجب تشغيل الإخراج، أو إيقاف تشغيله، أو الاحتفاظ بحالته الأخيرة أثناء فقدان الاتصال.

الأداء الكهربائي المتقدم والسلامة

تم تصميم 1756-OA16I لتحقيق موثوقية قوية، تتميز بتصنيف عزل مستمر 250 فولت بين القنوات الفردية ومن اللوحة الخلفية. إنها قادرة على التعامل مع تيارات تدفق كبيرة (تصل إلى 20 أمبير لكل نقطة لمدة 43 مللي ثانية)، وهو أمر ضروري عند بدء تشغيل الأحمال الحثية مثل المرحلات الثقيلة أو الصمامات. على الرغم من أن الوحدة لا تتضمن صمامات داخلية، فإن اختبار العازل القوي (1350 فولت تيار متردد لمدة ثانيتين) يضمن قدرتها على تحمل العابرات الكهربائية الشائعة في قطاعات التصنيع الثقيل وتوليد الطاقة.

للاتصال المادي، تستخدم 1756-OA16I كتلة طرفية قابلة للإزالة (RTB) بـ 36 دبوسًا، على وجه التحديد 1756-TBCH أو 1756-TBS6H. يسمح هذا باستبدال سريع للوحدة دون الحاجة إلى فصل أسلاك المجال، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR). تتضمن اللوحة الأمامية للوحدة 16 مصباح LED للحالة، مما يوفر تغذية راجعة مرئية فورية للحالة التشغيلية لكل مخرج معزول.

المواصفات الفنية

• الشركة المصنعة: آلن برادلي (روكويل أوتوميشن)

• رقم الموديل: 1756-OA16I

• المخرجات: 16 قناة معزولة بشكل فردي

• جهد التشغيل: 75-265 فولت تيار متردد عند 47-63 هرتز

• تيار اللوحة الخلفية: 300 مللي أمبير عند 5.1 فولت تيار مستمر؛ 2.5 مللي أمبير عند 24 فولت تيار مستمر

• تبديد الطاقة: 5.5 واط (الحد الأقصى)

• التيار المستمر لكل نقطة: 2 أمبير عند 30 درجة مئوية (مخفض إلى 1 أمبير عند 60 درجة مئوية)

• الحد الأقصى لتيار الاندفاع: 20 أمبير لكل نقطة لمدة 43 مللي ثانية

• جهد العزل: 250 فولت (مستمر)، نوع العزل الأساسي

• وقت الاستجابة (تشغيل/إيقاف): 9.3 مللي ثانية عند 60 هرتز؛ 11 مللي ثانية عند 50 هرتز

• توافق الهيكل: 1756-A4، A7، A10، A13، A17

• التقييم البيئي: 0-60 درجة مئوية (تشغيل)؛ 5-95% رطوبة نسبية (بدون تكاثف)

• الأبعاد: 21.5 × 17.5 × 5 سم

• الوزن: 0.44 كجم

المزايا الوظيفية الأساسية

• عزل نقطة بنقطة: يلغي الحاجة إلى المرحلات الوسيطة الخارجية عند التعامل مع مراحل تيار متردد مختلفة أو شبكات طاقة منفصلة عبر 16 قناة.

• قدرة تيار عالية: تدعم ما يصل إلى 2 أمبير لكل قناة عند درجات حرارة محيطة منخفضة، مما يجعلها واحدة من أكثر وحدات التيار المتردد قوة في مجموعة ControlLogix.

• أوضاع الأعطال القابلة للتكوين: سلوك قابل للتحديد بواسطة البرنامج لكل نقطة أثناء تعطل النظام لضمان سلامة العملية.

• تقوية صناعية: مصممة لتحمل صدمات تشغيل 30 جرامًا واهتزازات شديدة، مما يضمن طول العمر في تطبيقات الحركة العالية.
