يعمل جهاز Allen-Bradley 1756-L85E، والمدرج أيضًا في الكتالوج باسم وحدة التحكم 1756-L85، كمكون مادي مخصص لتنفيذ المنطق عالي السرعة ومعالجة حركة CIP متعددة المحاور داخل شبكات التحكم EtherNet/IP.

تسمية الكتالوج ومتغيرات المنصة

يشير النموذج الأساسي 1756-L85 إلى وحدة المعالجة المركزية الأساسية ضمن منصة الأجهزة ControlLogix 5580. وتحدد اللاحقة الحرفية "E" دمج منفذ اتصال إيثرنت RJ45 مدمج بسرعة 1 جيجابت في الثانية على اللوحة الأمامية. ويحدد التعيين الرقمي "85" طبقة الذاكرة الداخلية، مما يوفر 40 ميجابايت من ذاكرة تطبيق المستخدم لتنفيذ البرامج وتخزين العلامات وتنظيم مهام وحدة التحكم.

مواصفات أجهزة وحدة المعالجة

ناقل اللوحة الخلفية عالي السرعة ومزامنة الشبكة

يستخدم Allen-Bradley 1756-L85E اتصال ناقل لوحة خلفية عالي السرعة عبر هيكل الهيكل 1756، مما يزيد من إنتاجية البيانات إلى وحدات الإدخال/الإخراج المحلية وجسور الشبكة. عند التشغيل داخل شبكات Profinet / EtherNet/IP الحتمية، تفرض وحدة التحكم مسح الإدخال/الإخراج في الوقت الفعلي وتنفيذ محور الحركة المتزامن. يضمن توافق البرامج الثابتة الصارم جدولة مهام النظام المستقرة والمصافحة الحتمية بين سجلات الذاكرة وأجهزة القياس الميدانية.

قائمة مكونات الحزمة

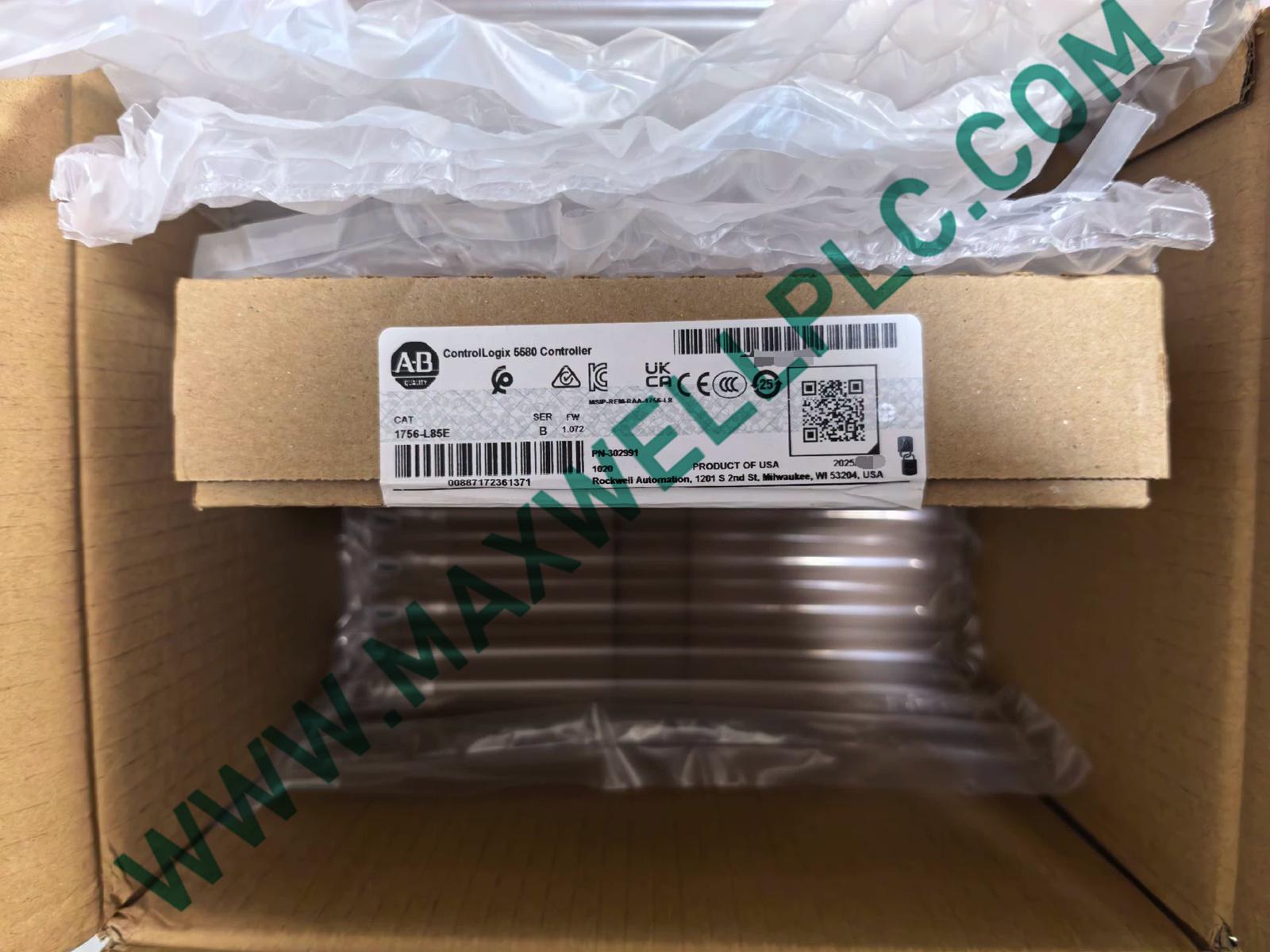

• 1 x وحدة تحكم Allen-Bradley 1756-L85E ControlLogix 5580
• 1 x بطاقة SD آمنة (SD) بسعة 2 جيجابايت 1784-SD2 (مثبتة مسبقًا)

التركيب الميكانيكي وبروتوكولات الأسلاك

• إدخال فتحة الهيكل
  • قم بمحاذاة لوحة الدائرة الكهربائية لوحدة التحكم مع الأدلة العلوية والسفلية لأي فتحة في هيكل 1756. اضغط الوحدة بقوة في اللوحة الخلفية حتى تستقر ألسنة الغلاف العلوية والسفلية في مكانها.
• سلامة التأريض
  • تأكد من أن عروة التأريض لهيكل 1756 تتصل بقضيب التأريض الوظيفي للخزانة المركزية باستخدام سلك نحاسي سميك (بحد أدنى 14 AWG) لإنشاء تأريض منخفض المعاوقة.
• توصيل واجهة الشبكة
  • قم بتوجيه كابلات إيثرنت STP من الفئة 6 بعيدًا عن قنوات الطاقة عالية الجهد ومخرجات محرك التردد المتغير لمنع التداخل الكهرومغناطيسي.
• مزلاج تثبيت بطاقة الذاكرة
  • تحقق من أن باب الوصول إلى بطاقة SD الأمامي مغلق تمامًا أثناء التشغيل لحماية دبابيس فتحة البطاقة من الحطام البيئي والتفريغ الكهروستاتيكي.

الأسئلة الشائعة الهندسية الفنية

• ما هو قيد التبديل السريع لإدخال الوحدة في هيكل نشط؟

  تدعم الوحدة الإزالة والإدخال تحت الطاقة (RIUP). يمكن تثبيتها أو إزالتها من لوحة خلفية 1756 نشطة دون مقاطعة الوحدات التشغيلية المجاورة.

• ما التيار الذي تسحبه وحدة التحكم من قضيب الطاقة الخلفي 5.1 VDC؟

  تسحب وحدة التحكم 1.2 أمبير من قضيب 5.1 VDC لمصدر طاقة الهيكل أثناء عمليات المعالجة العادية والاتصالات الشبكية.

• كيف يكون أداء زمن انتقال الشبكة أثناء تنفيذ حركة CIP الكثيفة؟

  يفرغ منفذ إيثرنت 1 جيجابت في الثانية المدمج معالجة طبقة الشبكة مباشرة على أجهزة وحدة المعالجة المركزية، مما يحافظ على مزامنة دورة الحركة بأقل من مللي ثانية دون ارتفاعات في زمن الانتقال.

• هل يؤدي تحديث البرامج الثابتة إلى مسح برنامج المستخدم المخزن في وحدة التحكم؟

  نعم، يؤدي تحديث البرامج الثابتة إلى مسح ذاكرة الوصول العشوائي النشطة المتطايرة. يتطلب استعادة ذاكرة الفلاش غير المتطايرة أو صورة بطاقة SD لاستعادة رمز البرنامج بعد التحديث.

• كيف يجب تأريض درع كابل إيثرنت عند نقطة اتصال وحدة التحكم؟

  قم بتأريض درع كابل إيثرنت عند لوحة دخول الخزانة أو طرف محول الشبكة، مع الحفاظ على درع مستمر لمقبس RJ45 المعدني لوحدة التحكم.

• ماذا يحدث لحالات الإدخال/الإخراج المحلية إذا تعرضت وحدة التحكم لخطأ لا يمكن استعادته؟

  تنتقل المخرجات على الفور إلى حالة الخطأ المكونة (إيقاف تشغيل، تشغيل، أو الاحتفاظ بالحالة الأخيرة) كما هو محدد ضمن معلمات تكوين وحدة الإدخال/الإخراج المحلية.

• هل يلزم وجود بطارية داخلية للاحتفاظ بذاكرة برنامج تطبيق المستخدم؟

  لا، تستخدم الوحدة مكثفات تخزين الطاقة وذاكرة فلاش داخلية غير متطايرة للحفاظ على البيانات أثناء فقدان الطاقة الكلي دون استخدام بطاريات الليثيوم.

• ما هو الحد الأدنى لنصف قطر الانحناء الذي يجب الحفاظ عليه لكابل تصحيح إيثرنت الأمامي؟

  حافظ على نصف قطر انحناء لا يقل عن أربعة أضعاف القطر الخارجي للكابل لتجنب إزاحة الموصل والإجهاد المادي على مجموعة منفذ RJ45.
