1756-L81ES ورقة بيانات ودليل فني لـ GuardLogix من Allen-Bradley

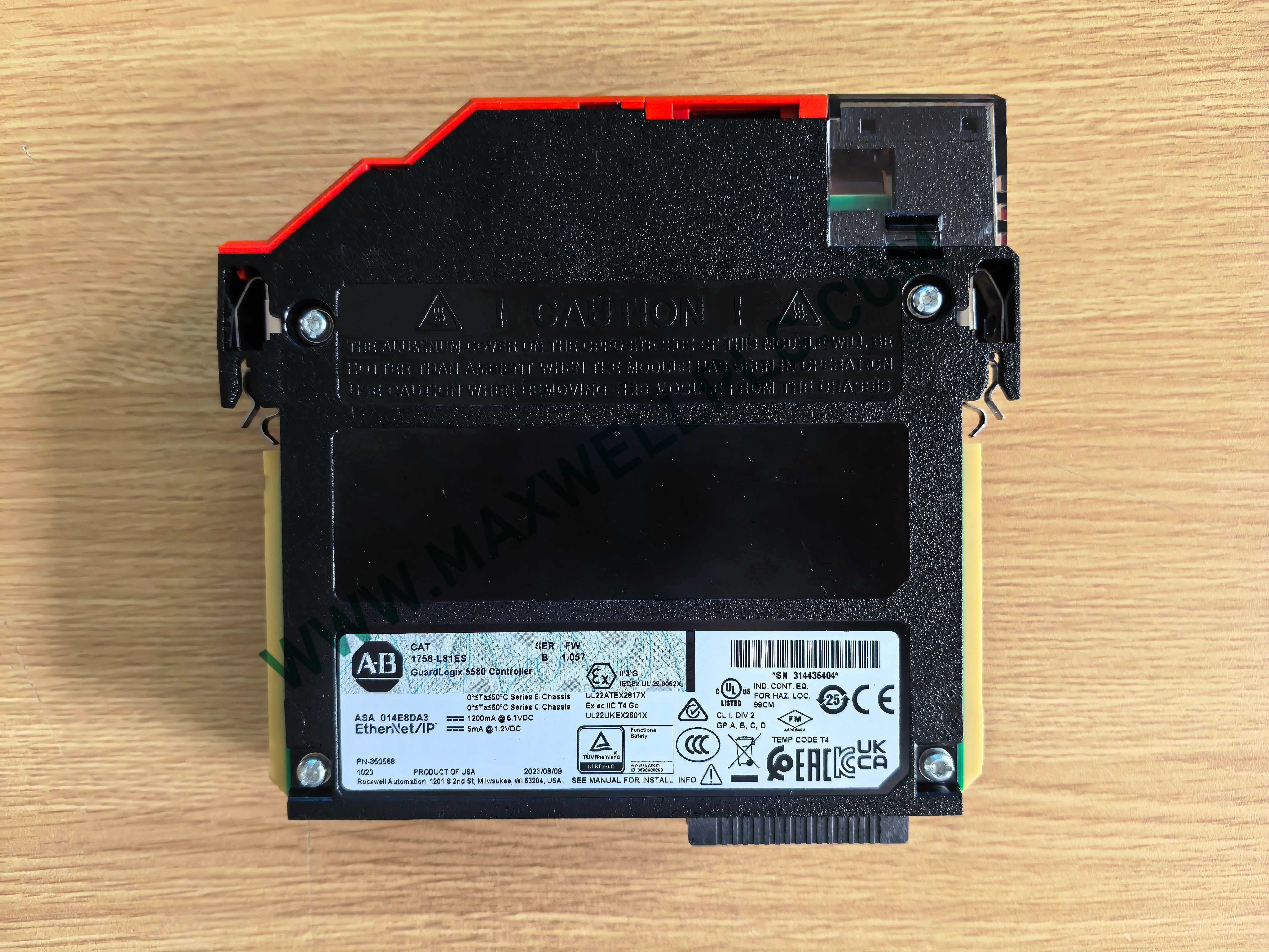

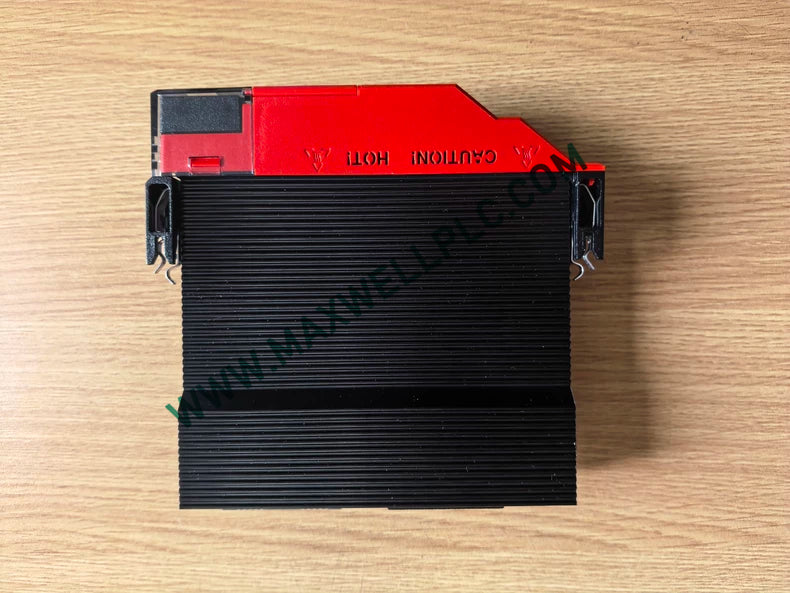

وحدة تحكم أمان 1756-L81ES من Allen-Bradley طراز ControlLogix 5580

Allen-Bradley

وحدة تحكم أمان 1756-L81ES من Allen-Bradley طراز ControlLogix 5580

SKU: 1756-L81ES

متوفر في المخزون

الأبعاد: 3.5 × 14.4 × 14.5 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: Allen-Bradley ControlLogix و CompactLogix, ألين برادلي, أنظمة التحكم الموزعة ومعالجات التحكم, كل المنتجات

العلامات : Allen-Bradley ControlLogix 1756, Allen-Bradley GuardLogix, Allen-Bradley GuardLogix 5580, Programmable Automation Controllers, Safety Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل جهاز Allen-Bradley 1756-L81ES، والذي يحمل أيضًا رقم الفهرس 1756-L81ES وحدة التحكم الآمنة، كعنصر أجهزة مخصص لمعالجة منطق السلامة وتنفيذ الحركة عالية السرعة ضمن بنى ControlLogix EtherNet/IP.

بنية اللاحقة الوظيفية

1756: تعيين وحدة منصة ControlLogix والهيكل الخلفي.
L81: وحدة المعالجة المركزية مع ذاكرة مستخدم قياسية بحجم 3 ميجابايت.
E: منفذ اتصال إيثرنت مدمج عالي السرعة بسرعة 1 جيجابت في الثانية.
S: قدرة معالج مشترك للسلامة الوظيفية بمعيار SIL 3 / PLe مع ذاكرة سلامة بحجم 1.5 ميجابايت.

معلمات الأداء الفني

المعلمة	المواصفات
الموديل	1756-L81ES
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.4 كجم
أبعاد الشحن	3.5 سم × 14.4 سم × 14.5 سم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	6.2 واط تبديد طاقة
ذاكرة المستخدم القياسية	3 ميجابايت
ذاكرة المستخدم للسلامة	1.5 ميجابايت
الذاكرة غير المتطايرة	سعة تخزين مدمجة 2 جيجابايت
منفذ إيثرنت مدمج	منفذ إيثرنت 1 × 1 جيجابت في الثانية
دعم عقدة EtherNet/IP	حتى 100 جهاز EtherNet/IP
اتصال منفذ USB	USB 2.0 عالي السرعة (12 ميجابت في الثانية)
واجهة الحالة المحلية	شاشة عرض أبجدية رقمية بأربعة أحرف

شبكات EtherNet/IP الحتمية وآليات الفلاش

تنفذ وحدة التحكم بروتوكولات شبكة EtherNet/IP الحتمية عبر منفذ 1 جيجابت في الثانية المدمج لتحقيق تبادل بيانات دوري عالي الإنتاجية مع ما يصل إلى 100 عقدة ميدانية. تضمن سرعة اتصال الناقل الخلفي العالية توزيع إشارة بزمن انتقال منخفض عبر وحدات الإدخال/الإخراج المحلية ControlLogix. يستخدم نظام الذاكرة غير المتطايرة المدمج إجراءات توافق ذاكرة الفلاش للحفاظ على برامج المستخدم وتكوينات المهام ومصفوفات معلمات السلامة دون الاعتماد على البطارية أثناء انقطاع كامل للتيار الكهربائي.

محتويات حزمة الشحن

وحدة تحكم أمان GuardLogix طراز 1756-L81ES من Allen-Bradley
بطاقة ذاكرة رقمية آمنة (SD) غير متطايرة سعة 2 جيجابايت (مثبتة مسبقًا)

بروتوكول التثبيت المادي

إدخال فتحة الهيكل

قم بمحاذاة لوحة الدوائر الكهربائية لوحدة التحكم مع قضبان توجيه هيكل ControlLogix 1756 وادفعها حتى تستقر مزاليج التثبيت العلوية والسفلية بإحكام.
إعداد التأريض

تأكد من توصيل إطار اللوحة الخلفية لهيكل 1756 مباشرة بالأرض الواقية (PE) باستخدام أحزمة تأريض نحاسية منخفضة المعاوقة.
توصيل منفذ الإيثرنت

قم بتوصيل كابلات إيثرنت Cat 5e أو Cat 6 STP القياسية ذات مقابس RJ45 المحمية بالمعدن مباشرة بمنفذ اللوحة الأمامية 1 جيجابت في الثانية.
الوصول التشخيصي عبر USB

استخدم منفذ USB الموجود على اللوحة الأمامية فقط للبرمجة المؤقتة أو تحديث البرامج الثابتة أو تشغيل النظام عبر برنامج Studio 5000.
إرشادات التباعد الحراري

حافظ على تهوية كافية للمرفق للحفاظ على درجات الحرارة المحيطة بين 0 و 60 درجة مئوية أثناء أقصى حمل مستمر لوحدة المعالجة المركزية.

التفاصيل الفنية للأجهزة

ما هو أقصى عدد من أجهزة EtherNet/IP التي تديرها واجهة الإيثرنت المدمجة مباشرة؟

تدعم وحدة التحكم الاتصال المباشر بما يصل إلى 100 عقدة مستهدفة من EtherNet/IP باستخدام منفذ الإيثرنت المدمج بسرعة 1 جيجابت في الثانية.
هل يُسمح بالتبديل السريع أو الإزالة والإدخال تحت التشغيل (RIUP) لوحدة 1756-L81ES؟

نعم، تدعم الوحدة RIUP أثناء تثبيتها في هيكل ControlLogix 1756 مزود بالطاقة دون مقاطعة اتصالات اللوحة الخلفية النشطة.
ما هي سرعة نقل البيانات المدعومة على واجهة برمجة USB باللوحة الأمامية؟

يعمل منفذ USB المدمج ضمن بروتوكول USB 2.0 عالي السرعة، ويوفر سرعات نقل بيانات تصل إلى 12 ميجابت في الثانية لاتصال الصيانة.
ما هي سعة التخزين غير المتطايرة التي يتم توفيرها مع وحدة التحكم؟

تأتي الوحدة مزودة بذاكرة غير متطايرة سعة 2 جيجابايت للاحتفاظ بمنطق مشروع المستخدم، وثنائيات البرامج الثابتة، وسجلات تشخيص النظام.

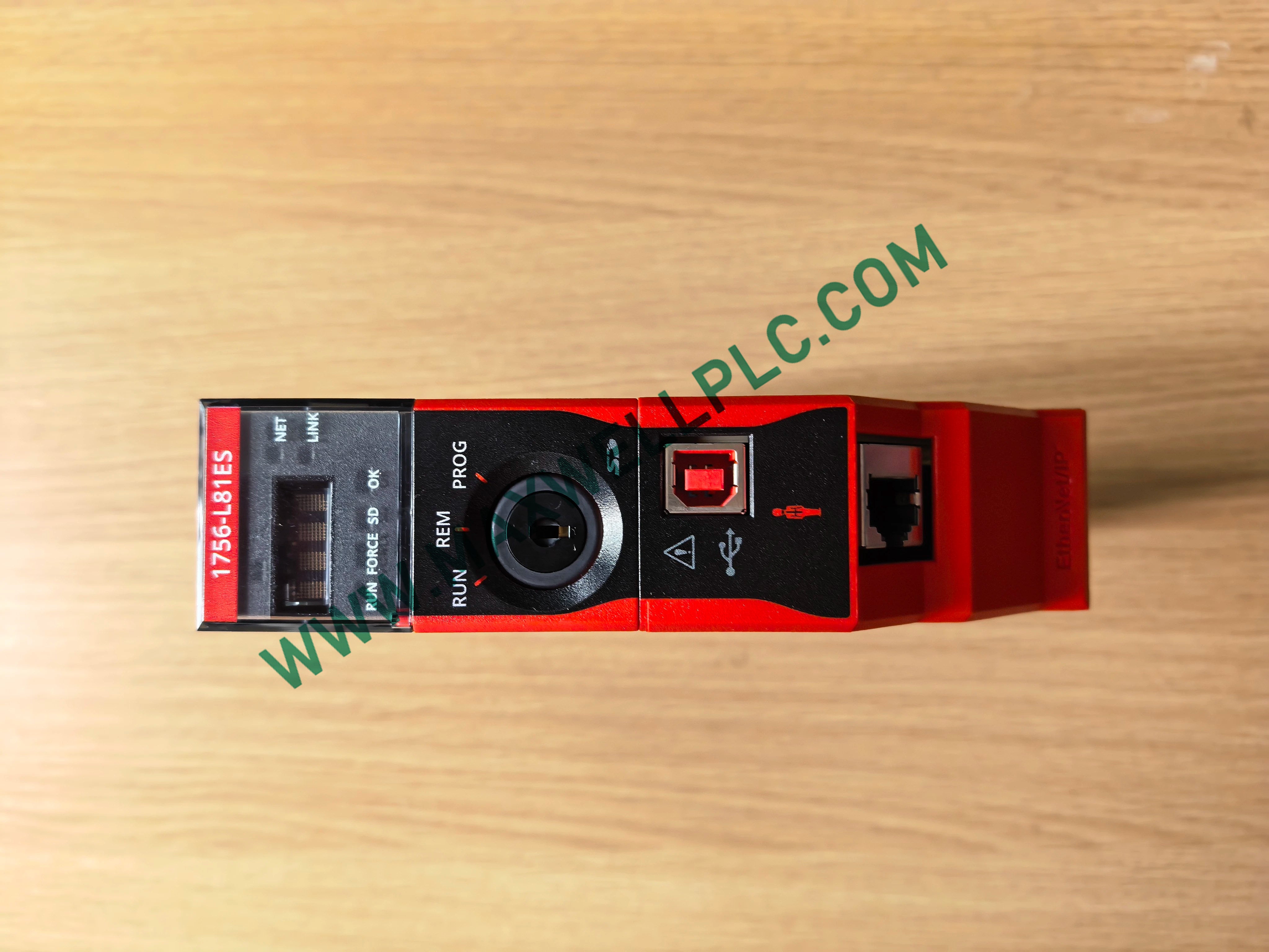

كيف يتم عرض حالة تشخيص النظام على اللوحة الأمامية للأجهزة؟

يتم عرض حالات تشغيل النظام، ورموز الأعطال، ومعلمات الشبكة مباشرة عبر شاشة عرض أبجدية رقمية مدمجة بأربعة أحرف.
ما هو تبديد الطاقة الحرارية الذي يجب مراعاته في حسابات تدفئة الخزانة؟

تولد الوحدة أقصى تبديد طاقة مستمر يبلغ 6.2 واط أثناء التنفيذ التشغيلي القياسي.
ما هو تخصيص ذاكرة السلامة الوظيفية مقارنة بالذاكرة القياسية؟

تتميز الأجهزة بذاكرة تطبيق مستخدم قياسية بحجم 3 ميجابايت مدمجة مع قسم ذاكرة سلامة منفصل بحجم 1.5 ميجابايت للمهام الآمنة من الأعطال.
ما هي بيئة البرمجيات المطلوبة للتكوين وتحديثات البرامج الثابتة؟

يتم إدارة التكوين وتحديث البرامج الثابتة باستخدام مجموعة تطبيقات Studio 5000 Logix Designer.
